DIY 一個 COLEMAN 220J 氣化燈之反射罩

Arsin

Arsin
個人積分：530分
文章編號：39113093

530分

樓主

2012-10-14 14:12

要自制一個反射罩已經準備很久了
一想到不鏽鋼的材料就懶得動了
所以盤子擺在角落很久了
閒閒沒事就拿出來動一動工好了

首先先用盤子的外徑求圓心劃圓
結果發現竟然很抽引的內凹徑不同心
左右兩邊的線位置不同高....

重新用內凹圓徑求圓心劃圓,這次就同心了!
DIY 一個 COLEMAN 220J 氣化燈之反射罩

先把左右兩邊的掛勾位置加工出來
DIY 一個 COLEMAN 220J 氣化燈之反射罩

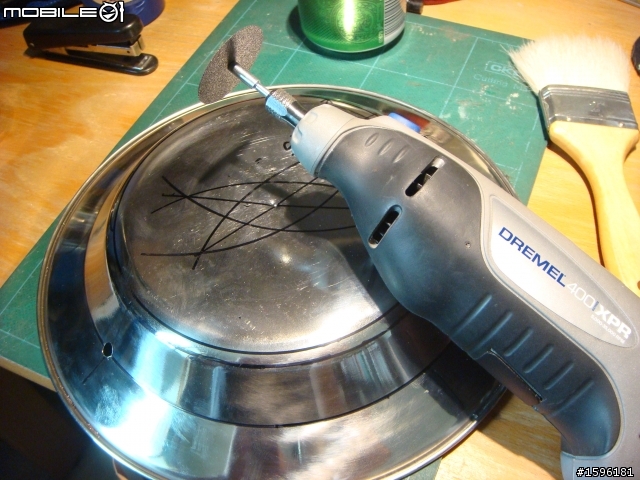

開始切割....

修毛邊...

導圓角...

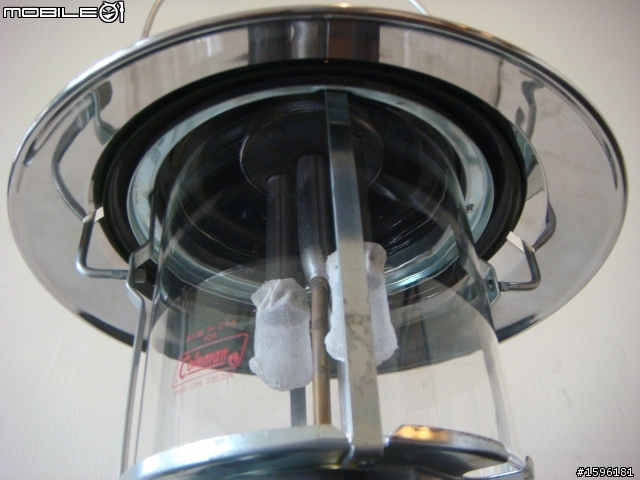

用去漬油擦乾淨,完工了...(施工時間:3 hr)
DIY 一個 COLEMAN 220J 氣化燈之反射罩

來一張全身照

2012-10-14 14:12 發佈

文章關鍵字 DIY COLEMAN 220J 反射罩氣化燈 220

拂客使

拂客使
個人積分：0分
文章編號：39114410

0分

2樓

2012-10-14 15:49

Arsin wrote:
要自制一個反射罩已經...(恕刪)

手藝不錯，給你按個讚

Arsin

Arsin
個人積分：530分
文章編號：39116878

530分

樓主

2012-10-14 18:55

再補個使用前後對照圖

使用前 f2.0 1/30 iso100

使用後 f2.0 1/30 iso100

使用前f2.0 1/20 iso200

使用後 f2.0 1/20 iso200

awd180

awd180
個人積分：51分
文章編號：39133820

51分

4樓

2012-10-15 14:20

Arsin wrote:
要自制一個反射罩已經...(恕刪)

很不錯呦..自己動手..那拆燈&保養&修燈這種功夫應該也難不倒你...

中間油管用久了會積碳..偶而也要拆開來清...

http://www.flickr.com/photos/58921593@N08/?saved=1

w00000

w00000
個人積分：2326分
文章編號：39137394

2326分

5樓

2012-10-15 17:15

Arsin wrote:
要自制一個反射罩已經...(恕刪)

太棒了，鞋起來！
偶也想為我的天蠍星瓦斯燈來做一個，
不然中間燈光反射不到。
感謝分享！
+5

我的Mobile01文章列表：http://www.mobile01.com/userinfo.php?id=1207627 有事歡迎私訊！

Arsin

Arsin
個人積分：530分
文章編號：39138729

530分

樓主

2012-10-15 18:19

呵!我有拆過一次了
很簡單,只是通針沒有把他拉出來清
參考朱雀前輩的簡易清法,用火烤
傷腦筋的是如果通針拉出來話....
那我要用什麼溶劑和工具除碳啊?我沒有空壓機耶!
AWD180兄有好的建議嗎?

awd180 wrote:
很不錯呦..自己動手...(恕刪)

Arsin

Arsin
個人積分：530分
文章編號：39138745

530分

樓主

2012-10-15 18:20

其實沒什麼啦!
重點是有好的"工具"就好辦事

w00000 wrote:
太棒了，鞋起來！偶也...(恕刪)

awd180

awd180
個人積分：51分
文章編號：39140873

51分

8樓

2012-10-15 20:24

Arsin wrote:
呵!我有拆過一次了很...(恕刪)

老實說..coleman 的上油管型號就有好多種..我只曾在幾年前拆過290&288
不知構造有沒有相同??
290&288
油管內容物有3部分分別是油針管&2根粗細不同螺旋管組成..均為銅製品
若積碳不嚴重..這3樣東西很容易整組抽出..

若內管壁積碳嚴重..2根螺旋桿可能就卡在裡面拉不出來了..
碰到這種情形..我建議就不用清了..直接換新油管較快..
舊油管就想辦法.把裡面的螺桿抽出來.再想如何清理結塊的積碳??想出方法來就很厲害了...我的方法較暴力.手剝.拿刀刮.水洗.火烤.輕輕敲擊.或砂紙磨..處理的起來算賺到..處理不起來也學到經驗..

http://www.flickr.com/photos/58921593@N08/?saved=1

ACCORD2

ACCORD2
個人積分：460分
文章編號：39141672

460分

9樓

2012-10-15 21:06

awd180 wrote:
老實說..coleman 的上油管型號就有好多種..我只曾在幾年前拆過290&288
不知構造有沒有相同??
290&288
油管內容物有3部分分別是油針管&2根粗細不同螺旋管組成..均為銅製品
若積碳不嚴重..這3樣東西很容易整組抽出..

若內管壁積碳嚴重..2根螺旋桿可能就卡在裡面拉不出來了..碰到這種情形..我建議就不用清了..直接換新油管較快..
舊油管就想辦法.把裡面的螺桿抽出來.再想如何清理結塊的積碳??想出方法來就很厲害了...我的方法較暴力.手剝.拿刀刮.水洗.火烤.輕輕敲擊.或砂紙磨..處理的起來算賺到..處理不起來也學到經驗..

年輕時,我是位Coleman迷,收集了不少的燈爐

碰到這種情形,整支泡在"香蕉水"3~5天,即可輕鬆抽出

在用牙刷,清一清,若積碳真的很嚴重,在泡2天,就OK

但請注意香蕉水是易燃油,要特別小心火苗

味道很嗆,要放在通風之處

awd180

awd180
個人積分：51分
文章編號：39144209

51分

10樓

2012-10-15 22:57

ACCORD2 wrote:
年輕時,我是位Coleman迷,收集了不少的燈爐

碰到這種情形,整支泡在"香蕉水"3~5天,即可輕鬆抽出

在用牙刷,清一清,若積碳真的很嚴重,在泡2天,就OK

但請注意香蕉水是易燃油,要特別小心火苗

味道很嗆,要放在通風之處

沒試過香蕉水..目前也沒有COLEMAN 的燈或爐可試..

去漬油..香蕉水..甲苯..丙酮..這些都屬溶劑類..飄散的氣體.吸多了

總是會傷害人體...要在通風處使用..

http://www.flickr.com/photos/58921593@N08/?saved=1
