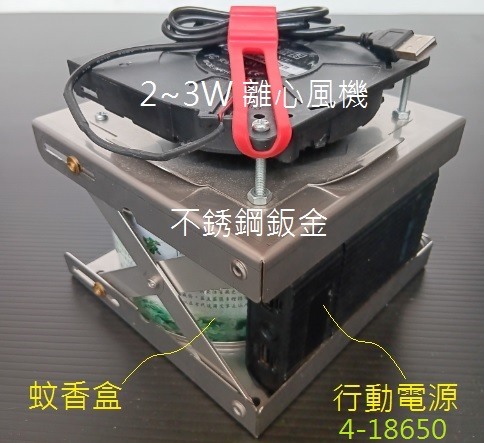

野外休憩/露營, DIY驅蚊usb離心風機

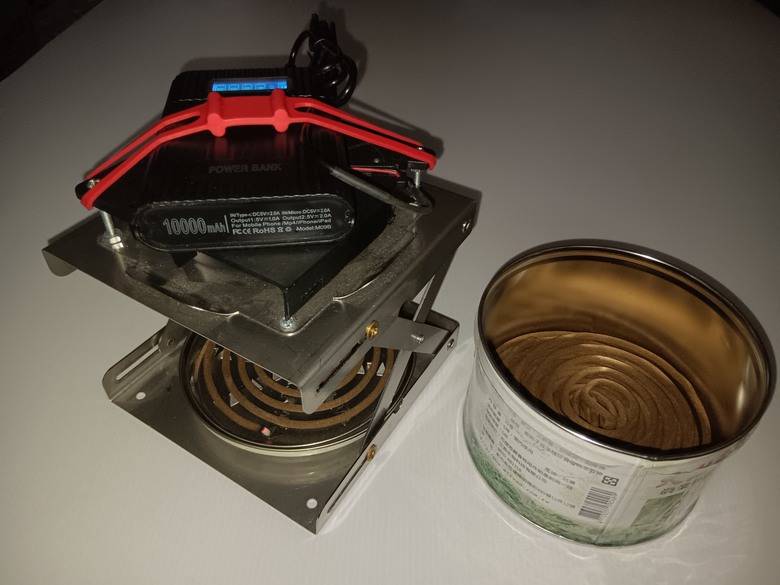

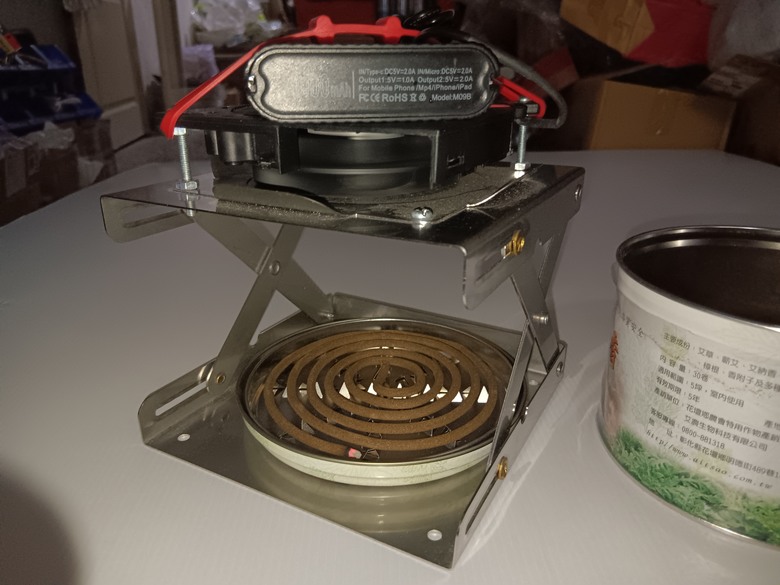

單車常見的矽膠綁帶剛好可用來固定行動電源,使用更方便!

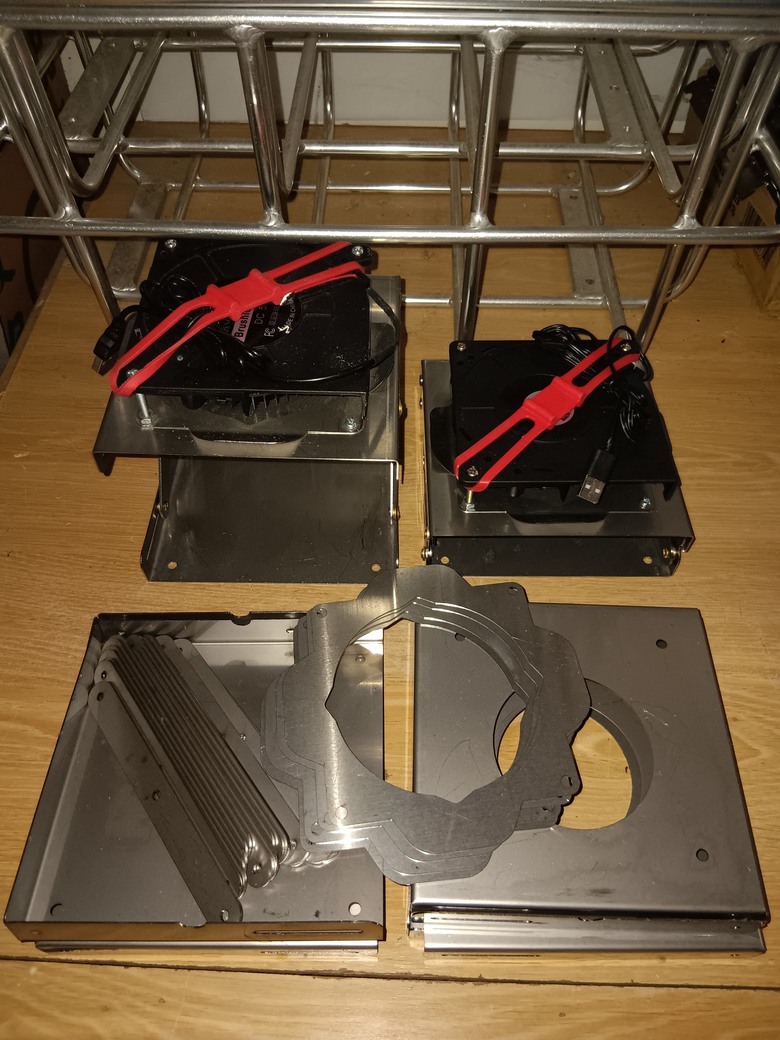

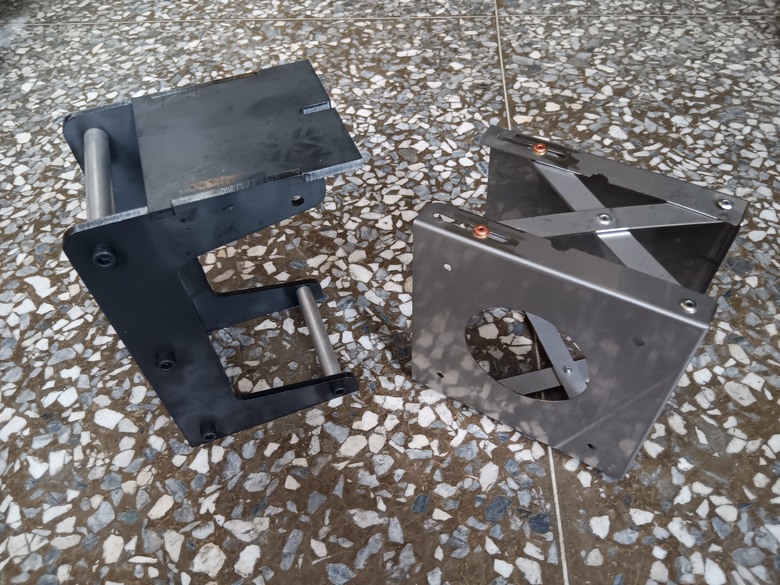

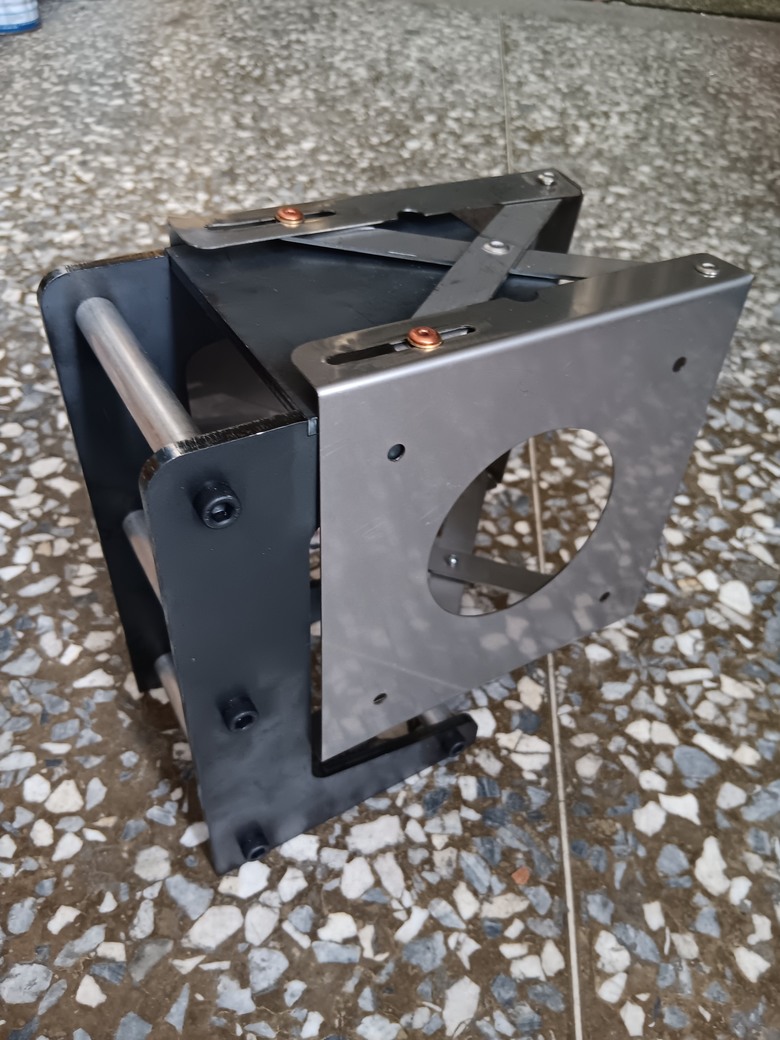

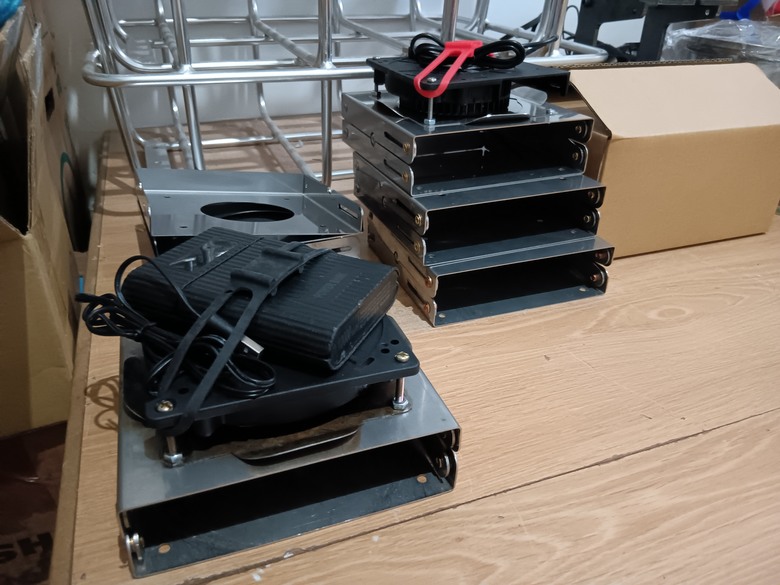

最近時有人詢問此半手工製品,於是鐳割了幾套鈑金件


也製作了一具空心釘鉚接治具,方便作業
有了治具,鎚衝鉚釘成功率較高,減少不良磨除重鉚
照片是紅銅拉釘製品,太緊還是得改回黃銅空心飹釘



昨傍晚帶著前幾天買的最常見廉價綠色蚊香去溪畔納涼,PM 7點過後蚊子出來上班了! 怎麼這些畜牲不怕蚊香一直吻我的双腿,快點收工回家去!

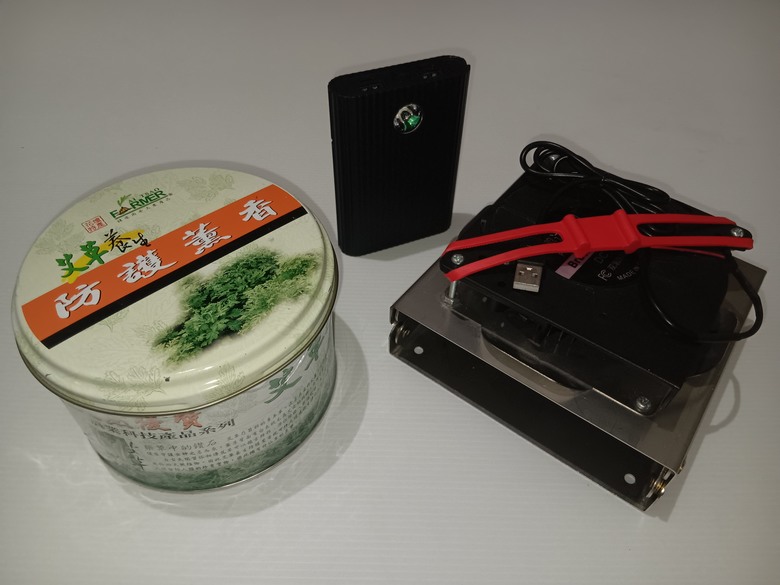

今天傍晚為驗証是否不同的蚊香驅蚊效果有別,換了黑蚊香,等雨停約PM 7點再赴溪畔試機, 與昨天的蚊香驅蚊效果差別大,剛就定位擺攤,好幾隻蚊子就來親吻双腿, 架好驅蚊風機點香插電後畜牲們就不見了! 坐了1.5 hr蚊子似乎也沒來交關,躺椅背部偶覺刺痛,但大半1~2秒後畜牲不堪煙燻就會自動走避

以後出門知道莫帶廉價蚊香免後悔! 有我風機的朋友也要試過幾種不同品類蚊香選效果佳者

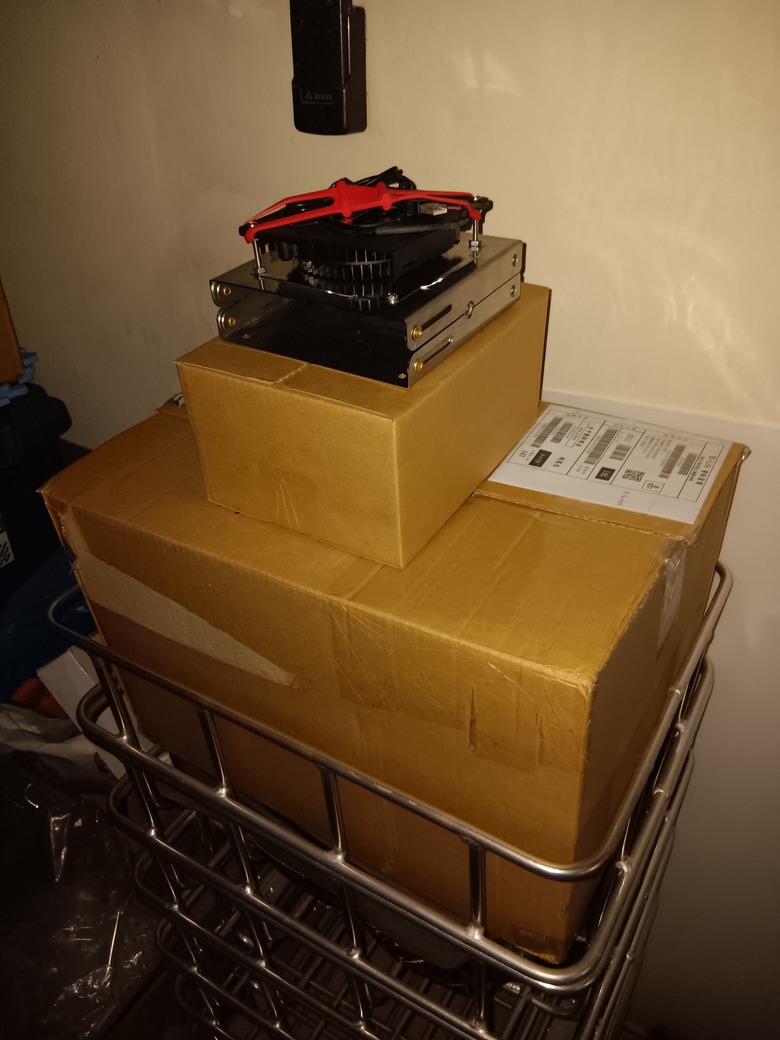

下圖是前幾天訂的現成尺寸快遞包裝紙箱40pcs
上週去大里溪畔擺攤飼蠓數暝,週六開車去烏溪納涼車宿,車箱內睡到半夜才發覺門未拉上,怎都沒蚊子光顧?

烏溪双冬段民居少,不像大里溪有許多都市污水排放口,我擺攤處正是污水排放涵洞上方平台,梅雨後蚊蚋滋生,PM 7點後從涵洞飛出覓食蚊子多如牛毛

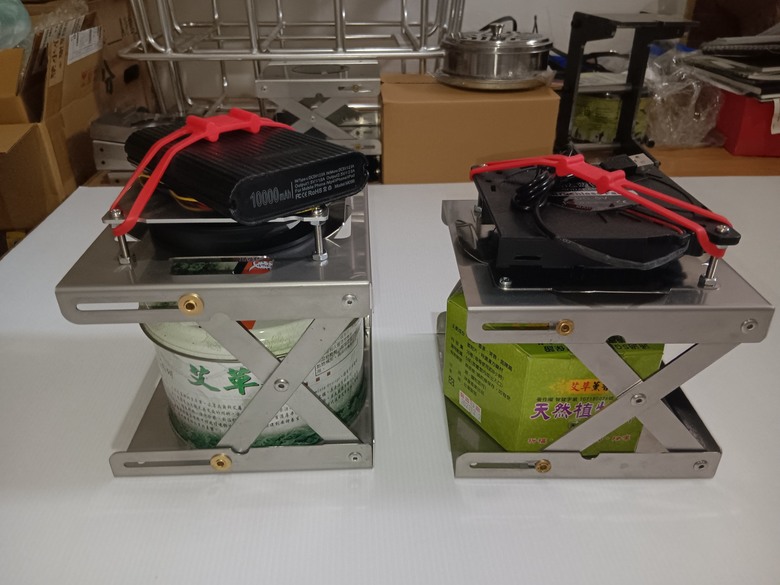

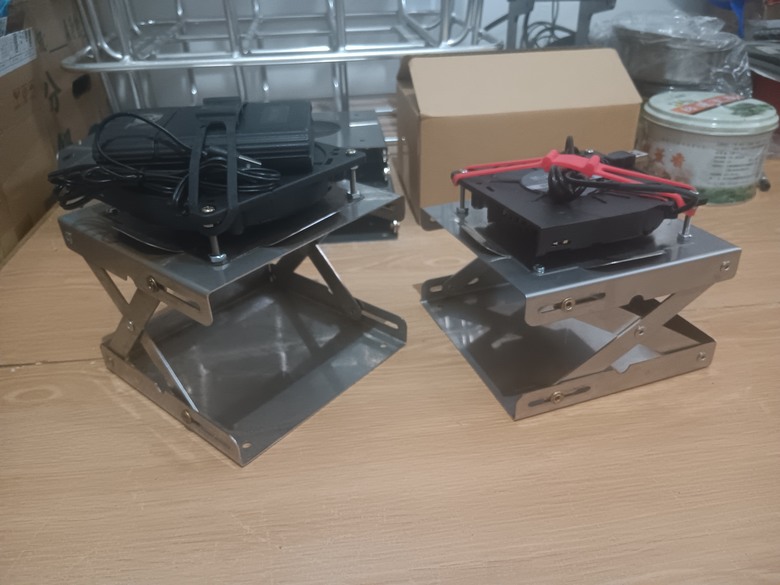

用了3年的離心風機,功率從2.5w下降為2w,也許是葉片堆積煙垢所致,USB接頭電線也因常折而接觸不良,乾脆換上新的風機,功率3w+(黑帶),換新風機後風量大增,放椅下吹,小腿都能感測風速大增;右後方裝好2套成品與2套半成品,都是試裝空心鉚釘與拉釘作,試用過不同材質拉釘與墊圈及波浪墊圈,現在的成品已穩定可靠


所謂穩定是指連桿關節保持適度摩擦力,支撐上端平台重量,可停在任意位置而不墜落


大里溪是烏溪下游大肚溪之支流

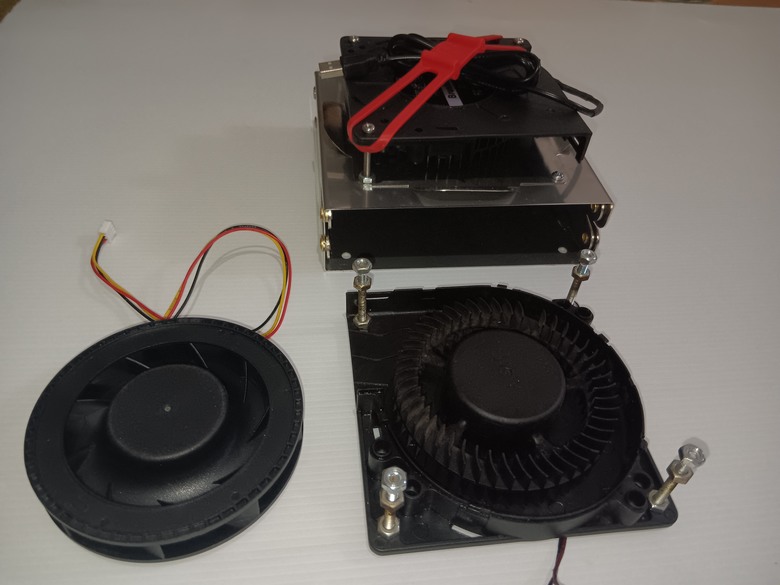

網購了另一種可用的離心風扇-車載空氣清淨機/掃地機器人吸塵風機; 無鼓風機外殼,吹出的風四面皆同風量


這後掠葉片表示風壓(吸力)大,因為空氣清淨機/吸塵器有濾網,需要較高真空效果吸力,不同於鼓風機之要求風量,後者低轉速即有較大風量

機架安裝尺寸稍不同,需另訂製一套鐳割鈑件

12V馬達,再網購5V升壓12V電路板模組

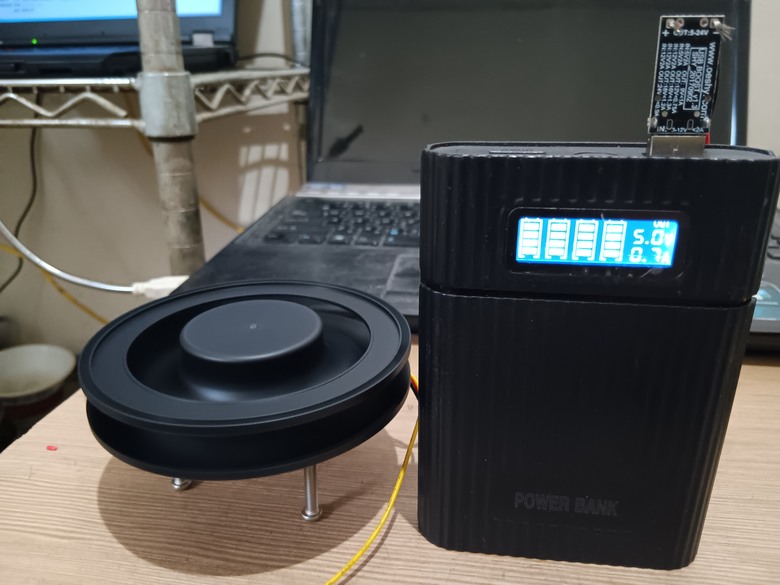

升壓模組到貨,接電源試運轉,3.5w功率不大不小恰好合用
要裝在鈑金支架上才知風量


不升壓以5V其實也能驅動馬達,但不知轉速與功率如何? 等網購的USB接頭到貨再試試

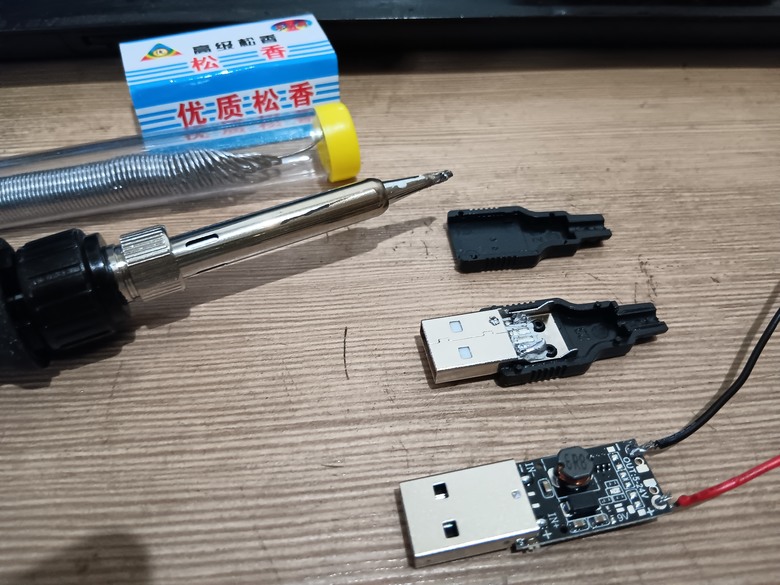

USB接頭到貨,錫焊插電源,風扇轉速很低根本吹不出風來,電流顯示是0A,所以12V風扇無法以5V驅動使用,我買的鼓風機中有一個也如此,想必也是寄12V的給我

升壓模組沒買錯!

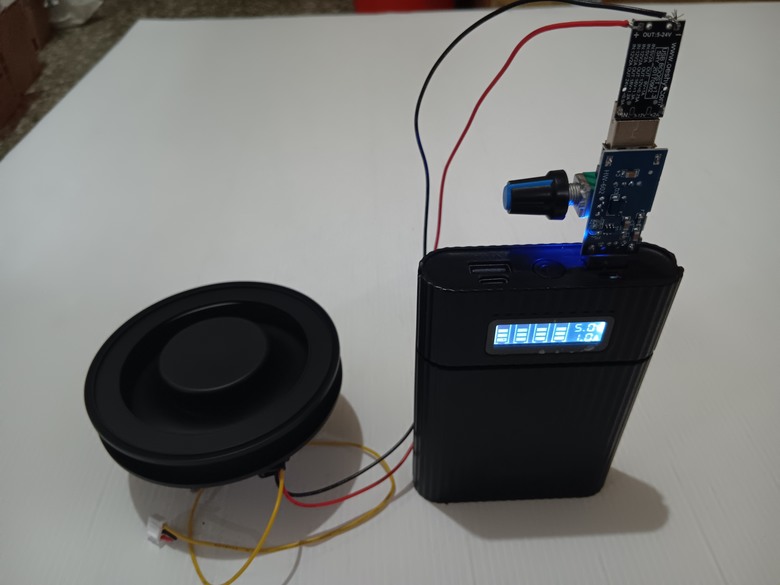

調速器到貨!

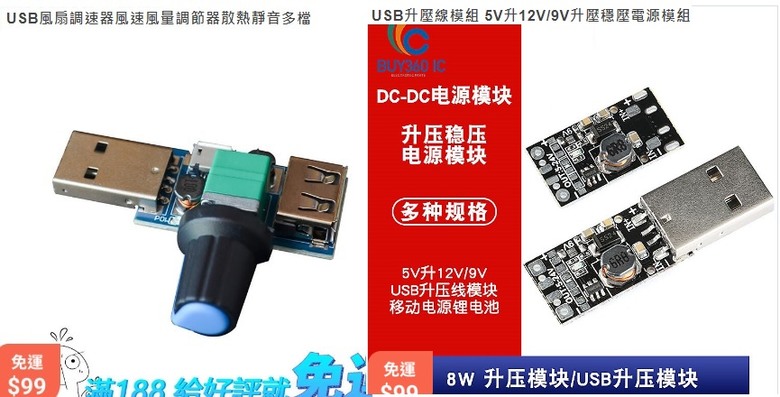

調速器其實是調節輸出電壓到馬達,從5V可調至2.5~8V,風扇轉數高低對應輸出風量大小
當然加了電子元件也會消耗少許功率,大電流時USB接頭發燙,得注意莫過熱
蚊子多時調大風量加大防護罩也加快蚊香燃燒速度,睡覺深夜少蚊則調小風量省電





這組合顯示器只增0.1A,因為馬達是12V

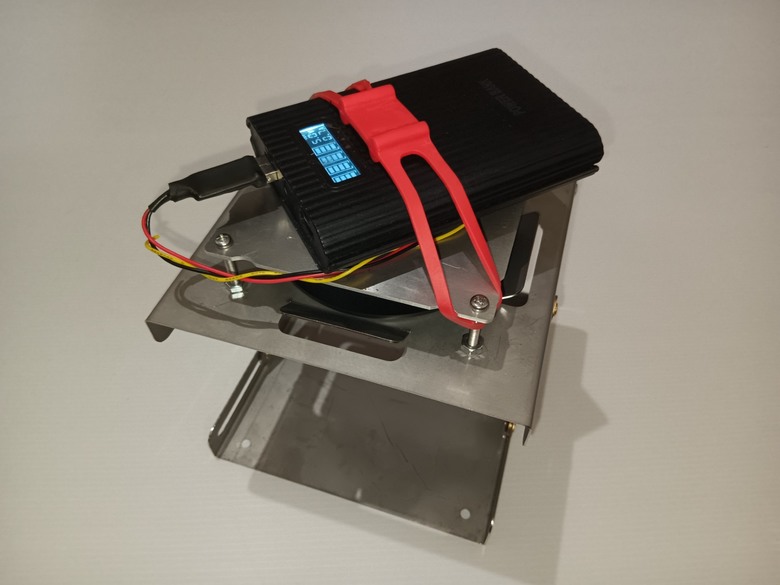

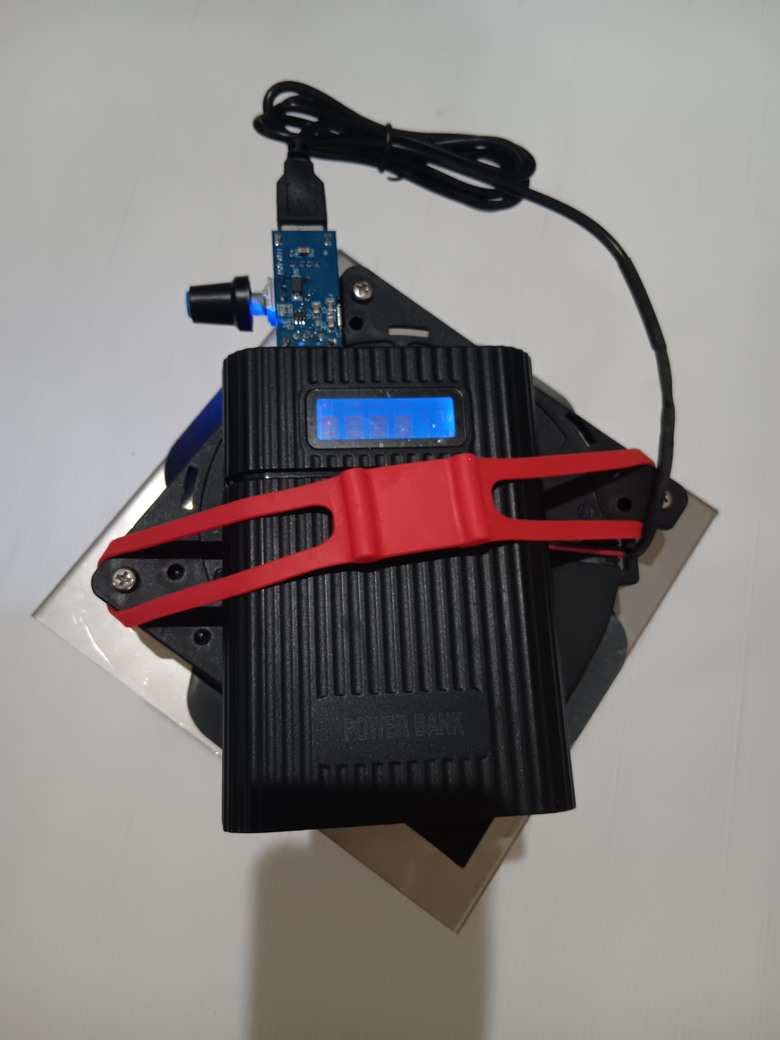

組裝完成! 增壓模組以防水熱縮膜管包覆

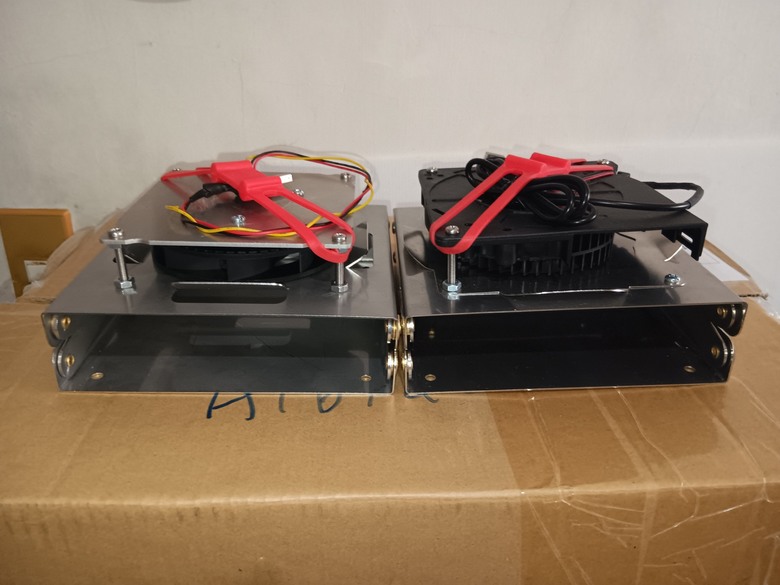

實際擺攤應戰,與先前鼓風機款比較才知優劣




烏都禾黑 wrote:
實際擺攤應戰

經實測結果,仍是原帶鼓風機殼的出風量較大且噪音小
溪畔開闊空間經常有風,原風機口向著迎風面效果也較佳

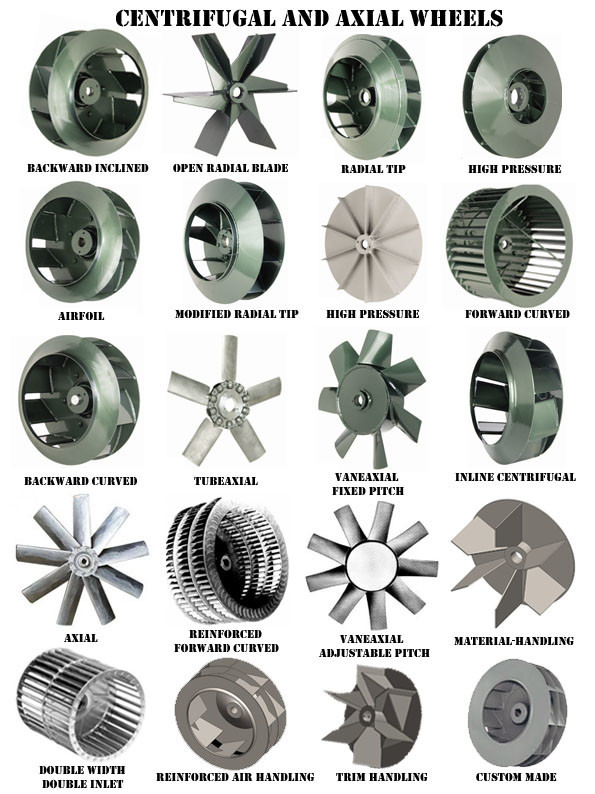

下圖葉輪例: 二排第4圖是帶殼鼓風機樣式,三排第1圖是吸塵葉輪樣式


學生時期流体力學必修,流体機械是選修課; 職場早期短暫待過DIY木工機廠有畫過車用手提吸塵器,印象模糊了!
