百變營柱 (第4頁)

chin11072002

chin11072002
個人積分：434分
文章編號：50130952

434分

樓主

2014-05-14 10:26

chin11072002 wrote:
雙針營柱可以橫放插入腰帶夾中間圓孔或者直接加在腰帶頰後的空間上。...(恕刪)

營柱跟營柱搭接不是每次都需要[硬接]，有的只要塞進勾著就很好用了。

為了能直接在外帳上直接搭接營柱，找到不錯的接頭

塑膠接頭的衣服掛勾口徑比7075的19mmm一樣，塞進19mm上很緊，塑膠頭比較不磨損帆布，

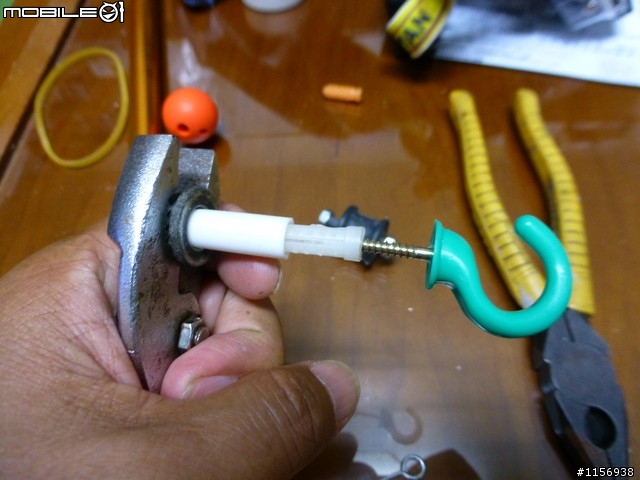

端頭製作過程:

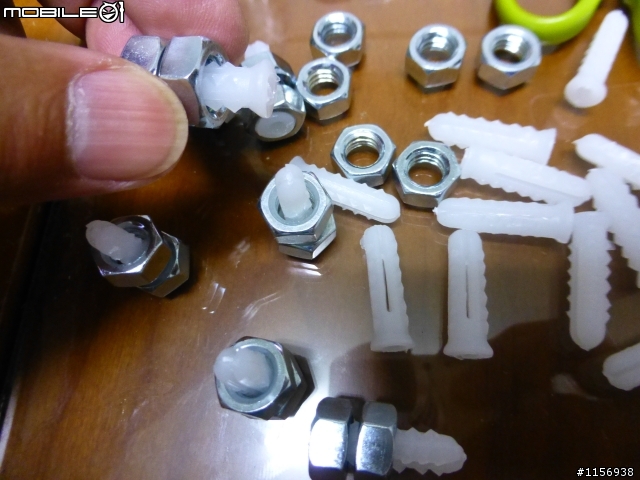

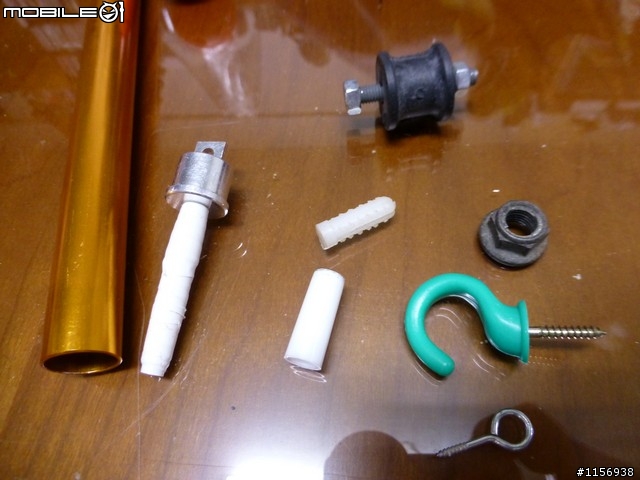

螺絲帽(從路邊剛修過路燈撿來的路燈基座螺絲帽)、快乾膠蓋子與壁虎(螺絲帽孔比較大需要快乾膠套疊增加厚度)、塑膠衣服掛勾。

圖示如下:

完成圖

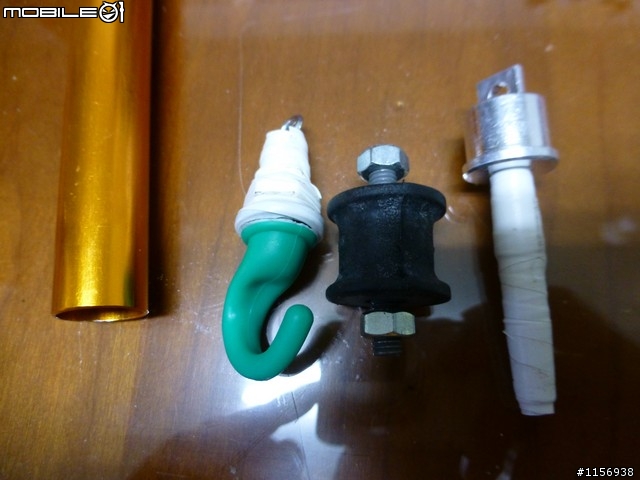

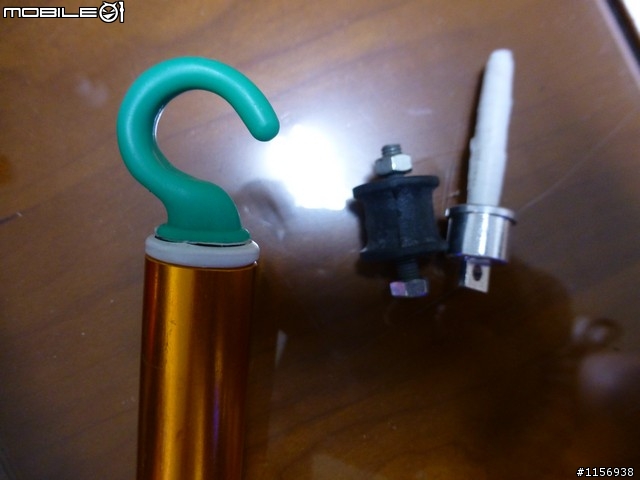

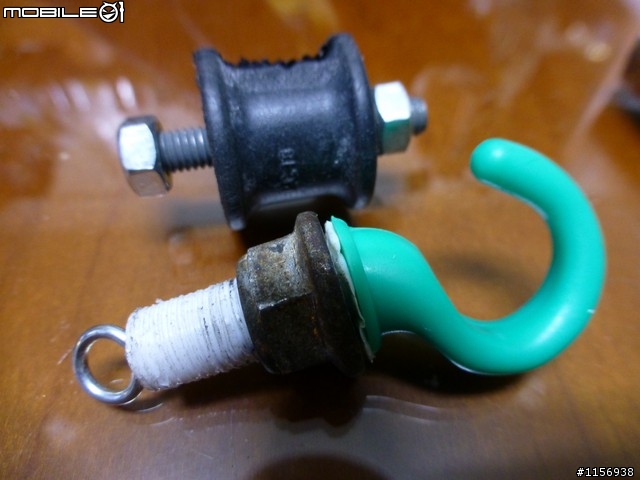

7075 19mm管剛完成的綠色鉤端頭、抽水馬達用的避震器(可當相機頭與登山杖避震器(貴鬆鬆的避震效果登山杖數千元一把)與原廠的針頭(市面上買的橘色避雷球孔徑比較大需要水電膠等增加穩定度)

綠色鉤端頭用途示意

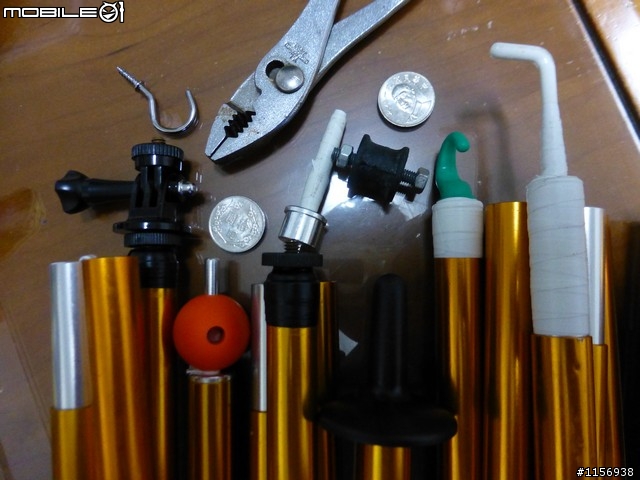

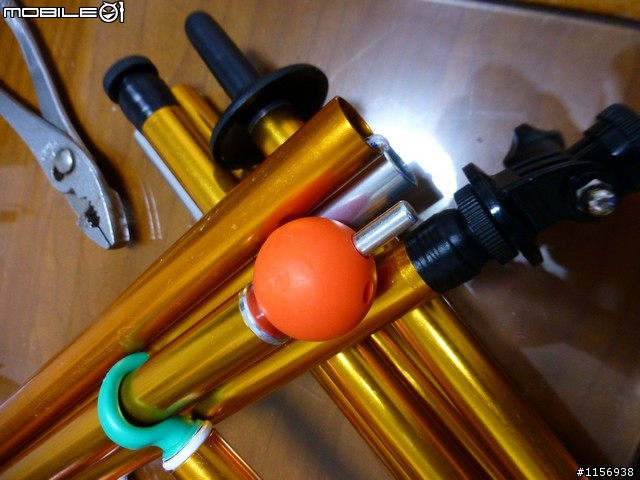

自製端頭大彙整

chin11072002

chin11072002
個人積分：434分
文章編號：50153528

434分

樓主

2014-05-15 13:42

這波露營瘋的帳篷造型與色彩很豐富，值得推推推。

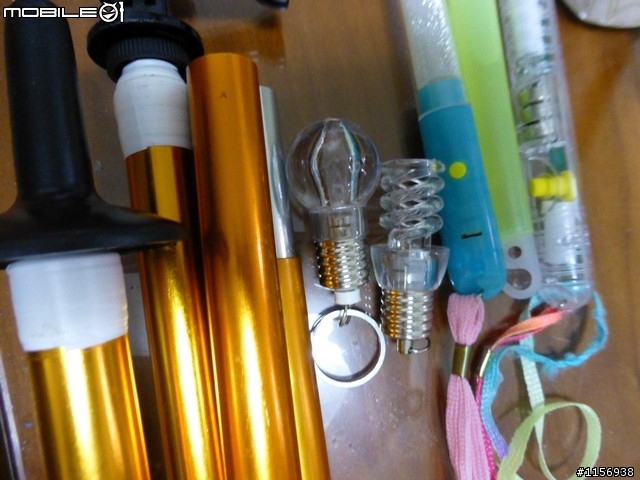

百變營柱當然可以除了本身金色外，也可以金金系系，把演唱會的LED棒或者鑰匙圈當作頭端。

尤其用營柱當作印地安帳支架(單隻的中央結構或者外環結構)的支架上頭端要露出來，裝上LED棒或燈後可以當作導航燈...

圖中鑰匙圈圓頭這個用途很大，可以當作天幕內支架增加天幕中間的導水線，也可以讓27秒帳等屋型晴天帳利用四根營柱外加一根中間營柱就可以支撐起來，不用攜帶[重很大]的金屬骨架。

chin11072002

chin11072002
個人積分：434分
文章編號：50167357

434分

樓主

2014-05-16 9:53

昨天北部雷雨喔~~打雷了驚醒一堆蟲，大水蛾(婚飛的白蟻王子與公主)到處飛，當然也是[萬蛇出洞]蛇來蛇去的季節到了。

因此做了一個[蛇勾]頭隨時可以當作補助手臂，不時之需時當作蛇棒，把接近營地的蛇勾走。

如果只是當作蛇勾勾蛇走，蛇勾本體的乘載重量不需要太重，只需要用粗鐵線摺出形狀直接利用就OK了。因要當輔助手臂可以勾七八公尺外的東西用(比如說勾釣魚線釣線組等)採用不鏽鋼的S勾掛勾來改造。

買到的S勾10元台幣品質不錯，老闆娘聽到我要用手改造S勾直說不可能。費了九牛二虎之力之後終於摺出[完美蛇勾]人體工學需求的造型(斜P型)。經過虎頭鉗夾灣紐等都還能保持[亮晶晶]的外觀。

因要支撐一些重量，採用長承軸。如果只當一般蛇勾，用上面提到的綠色塑膠支架勾的螺絲帽+壁虎就可以了。長承軸哪邊找啊?

研究海釣磯釣用玉柄結構與昆蟲界使用的捕蟲網(都是長柄掛網之後在海浪中或空中強風中撈魚蟲)與了解造型後，好不容易地找到不錯的[長軸零件]-----橡皮圖章中的日期章的[柄]。這柄可以在刻印章的買到。

塑膠殼內崁入一顆長螺絲帽，有螺絲紋。S勾很光滑亮晶晶的，塞進去不穩固，因此要破壞S勾上的光滑表面還要磨出螺絲牙就用虎頭鉗上的牙轉幾圈後產生牙紋後可以順利的把改造的S勾轉進日期張柄內。

裝好之後怎麼接上百變營柱呢?海邊不少滿心只想釣大魚的釣客隨手丟掉的鋼絲四連勾釣組，把大釣魚勾塞進軸柄內勾觸塑膠內壁後用鋼絲跟鬆緊繩銜接。這樣勾一兩公斤的東西都可以勝任。

裝上百變營柱內後事著勾東西移動看看很穩固後接著就是[封裝]--熱熔膠與白色絕緣水電膠布上場。

用鐵絲螺絲帽的只需要用壁虎穿透厚摺出銜接鬆緊繩的勾之後再用熱熔膠封裝就OK了。這只能當作一般蛇勾，勾蛇搬到別的地方或者抓小蛇用。

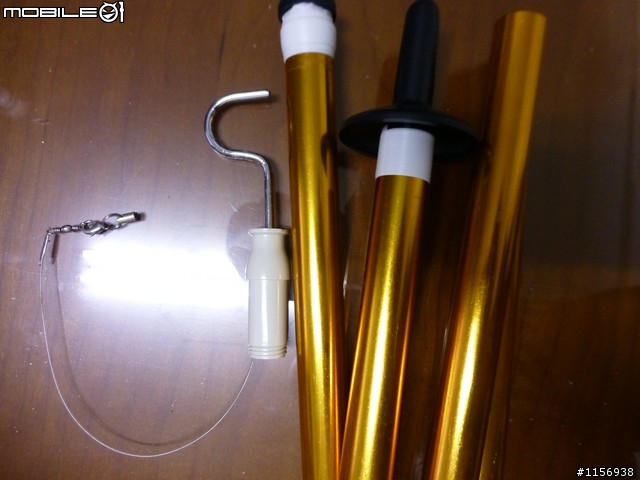

左邊完工的蛇勾頭端，細線是可以釣上數十公斤的鋼絲四連勾海釣組，釣鉤塞進軸柄內壁勾住後鋼絲上的海釣別針當作銜接百變營柱鬆緊繩使用。這是要當作輔助手臂使用的蛇勾(20公斤重物以內)。如果只是要當作一般蛇勾可以粗鐵線(園藝切花用的包皮鐵線很好用，花店有賣)摺出蛇勾形狀後留個十公分長穿進壁虎根路燈基座螺絲帽結合後再把突出的鐵線用虎頭鉗打勾當作鬆緊繩的接端即可)

裝上百變營柱的模樣。

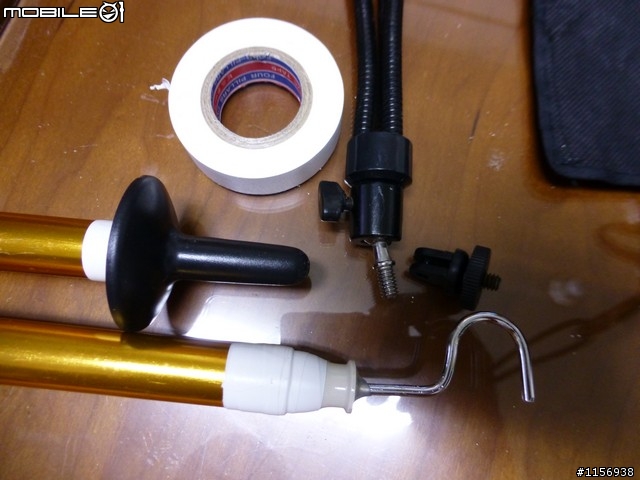

原來設定兩支避震登山杖手握端的頭端裝上相機螺絲頭，改裝蛇勾輔助登山過程中的不時之需。蛇勾旁是隨時可以更換的相機螺絲頭(取自行車紀錄器吸盤支架中的4"螺絲頭(相機標準頭))。

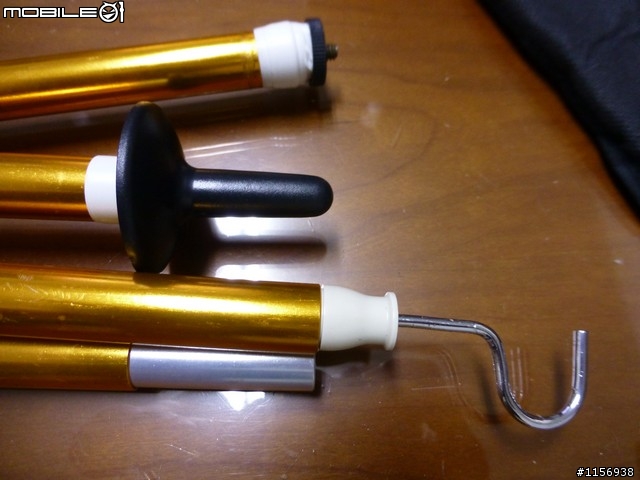

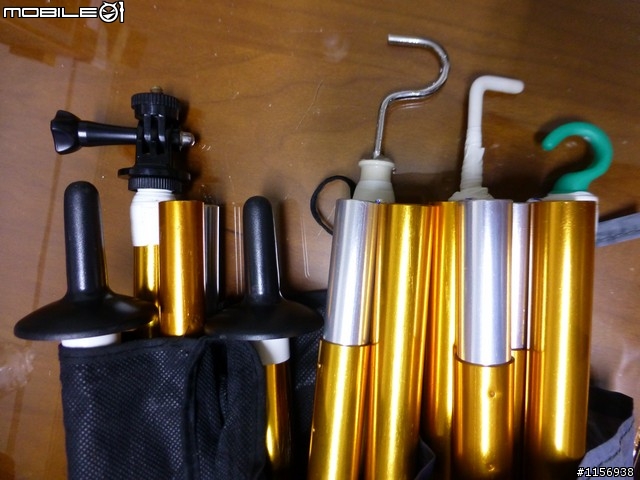

已裝上百變營柱各種頭端接頭

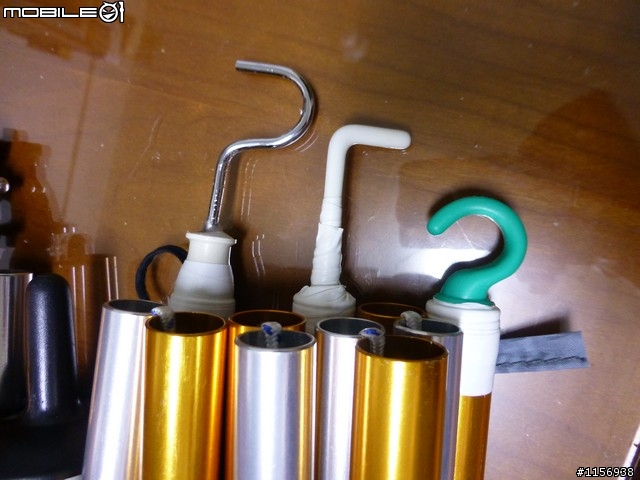

DIY的頭端接頭:左邊蛇勾(S掛勾改造)、丁型勾(門後掛衣勾)(威力屋骨架中心承軸的銜接架)、綠色塑膠勾(門後掛衣勾)(橫向掛營柱用)(三種勾都可以拿來當蛇勾，但人體工學上的需求都不同)

chin11072002

chin11072002
個人積分：434分
文章編號：50213124

434分

樓主

2014-05-19 14:38

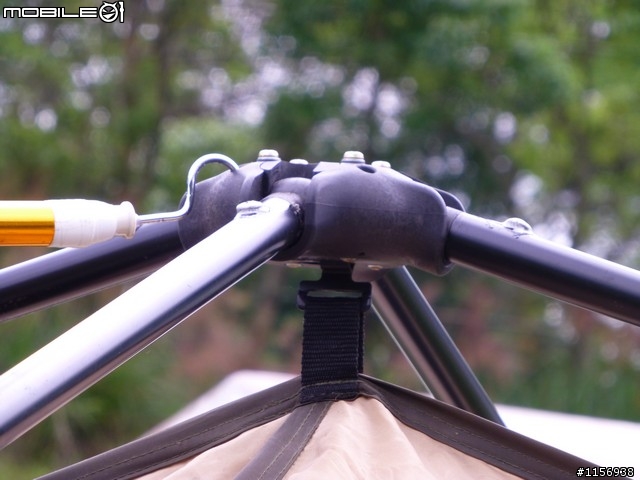

蛇勾好用。當作營柱跟帳篷主結構[搭接]再一起，除了可以降低營柱直接碰觸露營布料外，掛在支架上也是用途之一。

chin11072002

chin11072002
個人積分：434分
文章編號：50550367

434分

樓主

2014-06-10 10:09

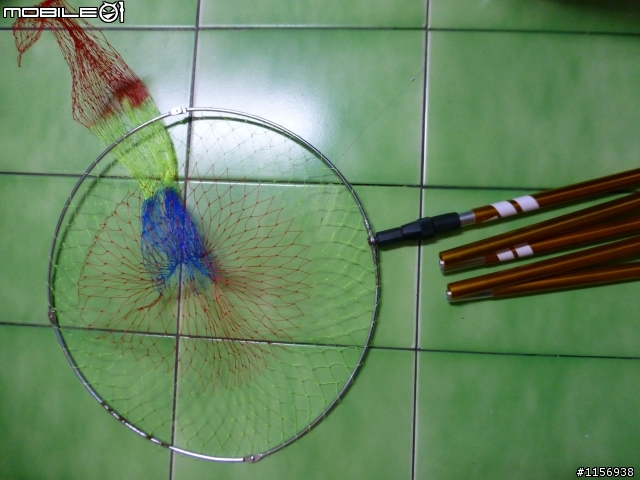

手邊的短節營柱用在百變帳篷跟威力屋的骨架接骨使用，所剩不多，就拿來當作海釣用[玉炳]接頭用。因海釣用的網撈魚比較大咖，粗用不用說，網框骨架也是硬梆梆的。因此直接拆昆蟲網使用的接頭與骨架、銜接元件等，[直接套在7075百變營柱上]竟然剛剛好.....還有一節可以伸縮。真是比海釣用品業、昆蟲用品業還專業。希望真專業人士看到別來亂，站方要能把持得住....

這個接頭可接的工具很多，油漆刷、擦玻璃毛巾、蛇夾、鋸子、刀子、當營柱支撐、當天幕雞眼定位桿等.....可長(元件諸元長400公分，人體工學與力距問題)可短

chin11072002

chin11072002
個人積分：434分
文章編號：50601837

434分

樓主

2014-06-13 10:18

chin11072002 wrote:
手邊的短節營柱用在百...(恕刪)

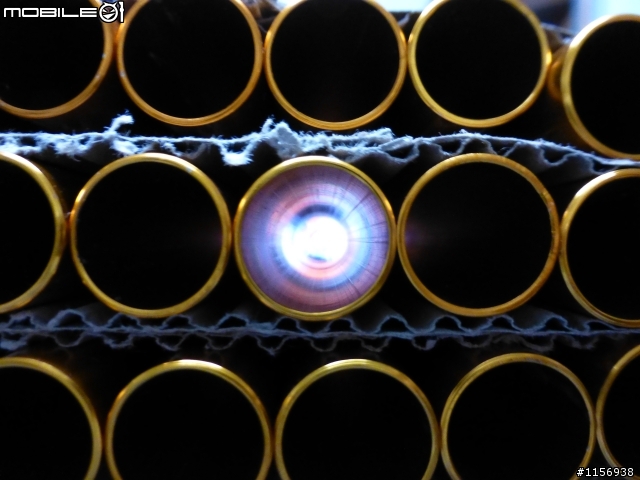

老闆終於有貨賣給我了。

從上次買一批來玩到版上來開箱貼文分享之後，
就開始進入露營旺季(中國)，想要再買但台灣都缺貨，只有等待。

有貨真好，馬上大量把先前實驗的心得手工製造[端頭零件]

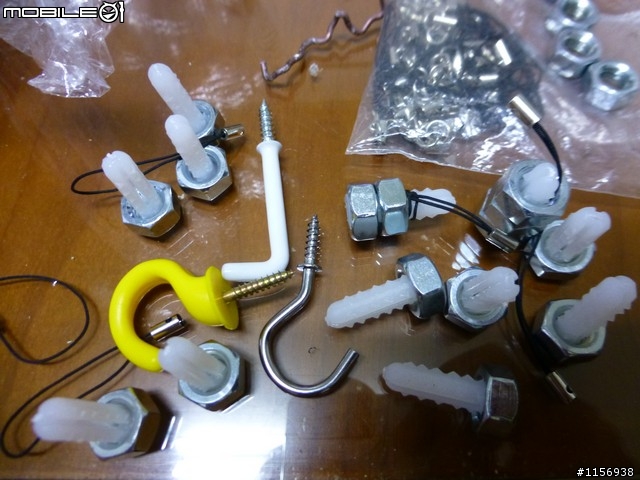

[標準式]

在台北市要買螺絲帽真難.....
因此到五金行找到的都是標準居家常用螺絲才有少數幾間五金行有賣，論斤賣，我挑了200公克，老闆算我半斤的錢，哈~~平均算一組才賣每組(墊片大小各一片)約2元，百貨行賣的都是[應急居家用]的每顆螺絲冒賣約2-3元，墊片還要另外買。

這種螺絲帽套盒的螺絲釘比較粗，要找粗口壁虎來串。為了增加重量與長度，採用一根壁虎串兩顆螺絲帽再用熱溶膠封裝，封裝時可以把端頭綁鬆緊繩或者鋼絲的接頭或線結吃進壁虎縫讓螺絲帽卡住就非常緊密了。

壁虎口要摔進什麼接頭看需求了。找得到可以插入洞內卡僅的通通可以用。這是給小接頭用的。如果像接漁網、油漆滾筒等螺絲帽直接栓囉~

這是為了攜帶方便且跟隨身攜帶的釣竿外加台灣的便利商店的長度限制40公分的長度。當營柱用的還有其他規格的鋁棒可以用，長度比較長，66公分長，如果不是隨身攜帶或者隨身攜帶不想裝起來讓人看不到的話，採用這種呂管長度來組裝也是OK的。

chin11072002

chin11072002
個人積分：434分
文章編號：50630566

434分

樓主

2014-06-15 10:37

chin11072002 wrote:
老闆終於有貨賣給我了...(恕刪)

前天到北投石牌夜市(台北榮總商圈)的老五金行找到螺絲帽，隨手抓一把問老闆一把多少錢?竟然回答一顆五元...墊墊手中那把螺絲帽至少一兩百元，跟大前天晚上買的貴上數倍。

昨天路過台北師大夜市圈，也是舊五金行，知道這家論斤賣，隨手抓了幾把，問老闆多少錢，老闆把東西交給老闆娘，停了一下，賣我三十元。我爽快的說好，付了三十元，老闆娘直說便宜賣給我(應該是大前天晚上老闆偷我金兩不好意思老闆告訴老闆娘，老闆娘就便宜賣我還我斤兩。在台北市區買螺絲帽比買鑽石黃金戒指還難。論斤秤，幾乎買光了，問老闆什麼時候再進貨，老闆幽默的回答我說他八十歲在進貨吧....(老板人真好，這地段一坪店面至少賣八九百萬元(含土地)，月租三四十萬不難，根本不用自己開店賣東西賺錢的。)

有螺絲帽就可以[量身訂做]了，打鐵囉~~

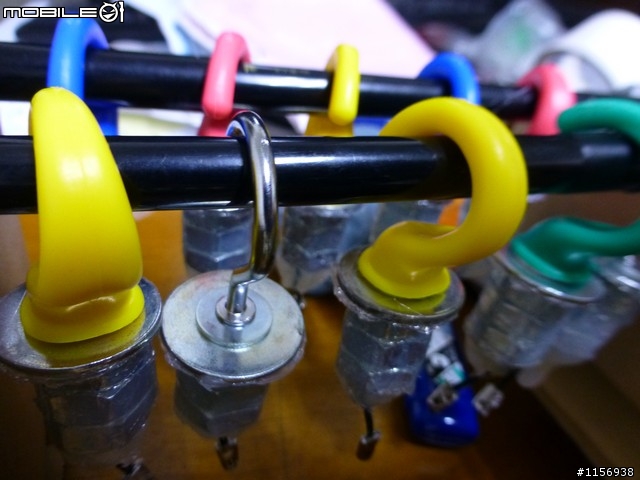

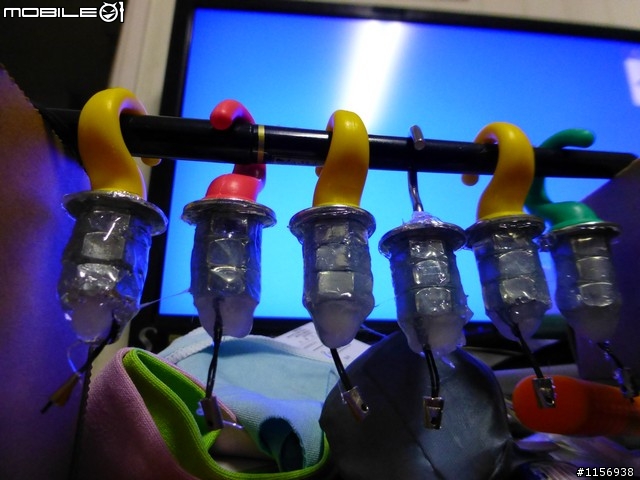

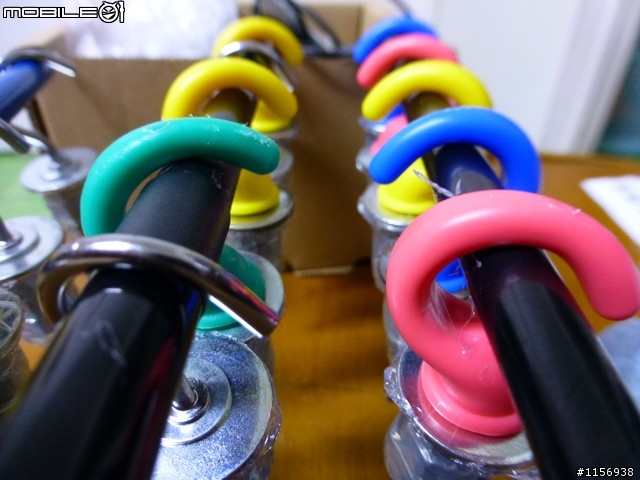

因為螺絲帽充足，採用壁虎吃螺帽最多的三顆方式組裝。跟縮緊線的扣圈一起進去，再用熱溶膠封裝。有前天經驗，外加避免熱熔膠封裝手拿被燙傷風險，這次先把細丁的塑膠勾當作手持棒。

這次塗膠封裝過程發現六腳螺帽只要輕輕地塗一層就夠了，免得太多膠冷卻尼顧後重力膨脹套入管內還要修剪。

這批百變營柱端頭除了四根L型洋丁勾要給威力屋屋頂連結骨架用外，其他都要[百變]狀態，隨時可以換上各種端頭利用。因此端頭連結採用[扣結]，鬆緊線改用鋁叩叩頭加裝活動勾可以扣裝，不用綁結。

chin11072002

chin11072002
個人積分：434分
文章編號：50630761

434分

樓主

2014-06-15 10:56

chin11072002 wrote:
手邊的短節營柱用在百...(恕刪)

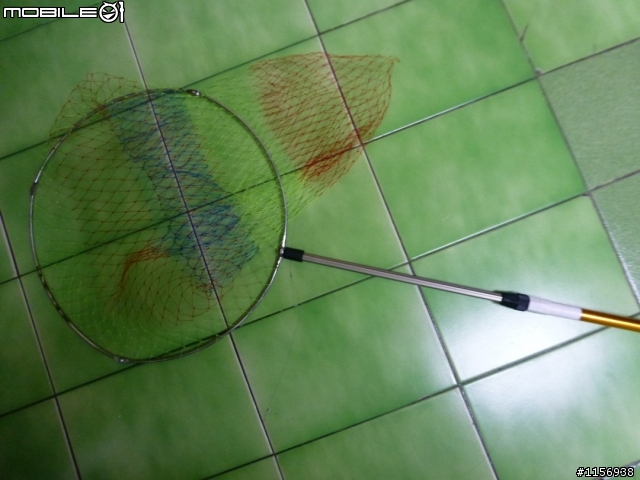

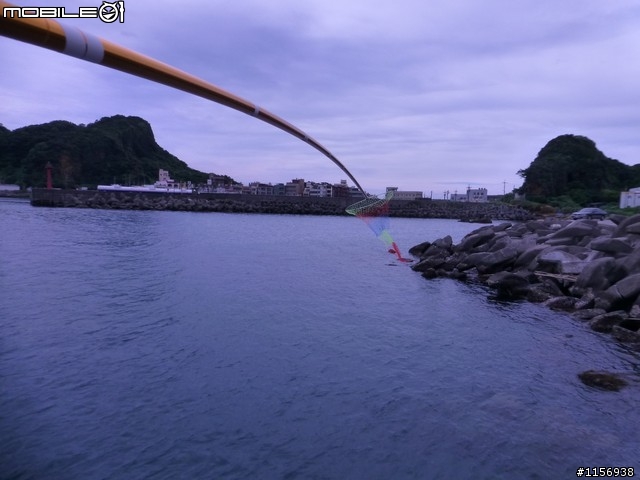

接12節=480公分+網框伸縮20公分長，桿長500公分的海釣玉柄測試。這長度剛好是港區堤防退潮時海面撈烏賊用。

之前有人批評的短節組裝的長桿的[軟調]問題，

這張是平持，因採用舊式摺疊昆蟲金屬網網框不輕，改用玻纖就不會。這個弧度比高級玻纖磯釣玉炳表現好。

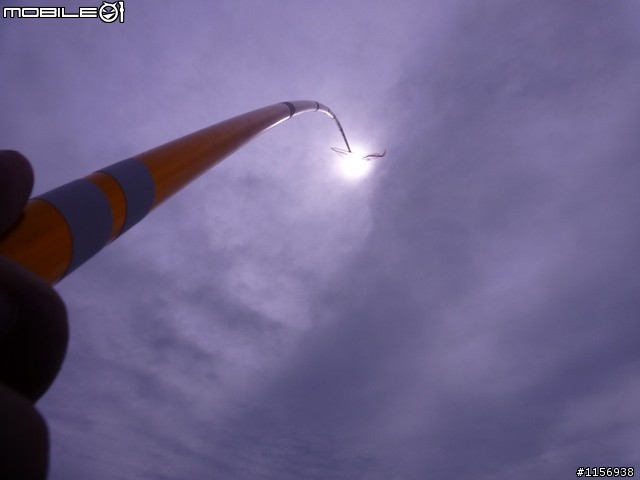

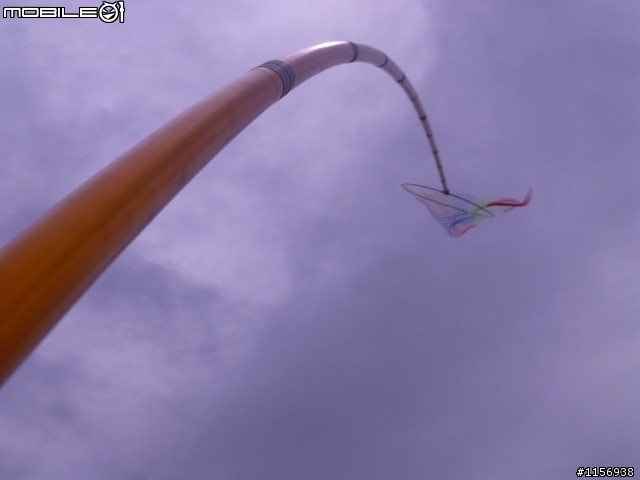

向天迎風，昨天哈吉被颱風外圍環流東風強勁....持網捕日

颱風外圍環流強風中甩柄調性很好。只有用鬆緊繩當內繫線。

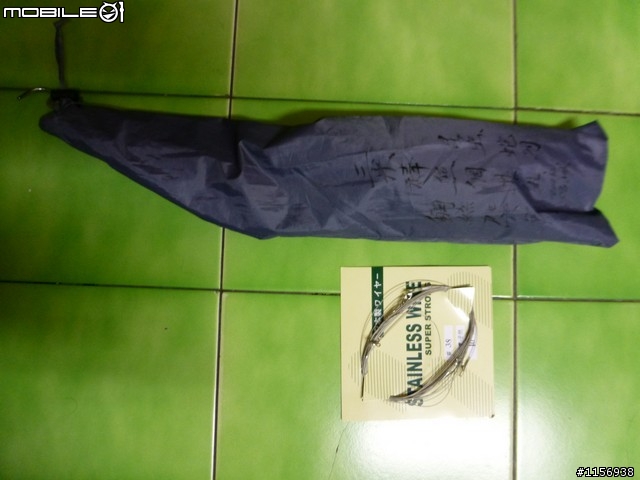

回家改用海釣用[鋼絲釣線]。並將蛇勾與網柄組成成[定式]至少三用的[蟲蛇魚網]。

這個接頭還可以接上刀刃、鋸片等可以採椰子、水果等需要長短不一的柄長需求。

最重要的是可以接上拋竿的捲線器當作拋繩槍用，為何會把海釣用的捲線器當作登山必備品也是這樣來的。

沒有加上營柱的[基本長度]是一節營柱45公分(19mm管長40公分，接目16mm 5公分=45公分)，原昆蟲網的拆下的可伸縮一節30公分，蛇勾5公分，網框45公分，總長度125公分。已經可以當作手持網組。如果加上當作登山杖三節就有200公分長。

因此就固定下來了。裁切不同長度的海吊鋼絲扣備用最長可到十公尺長。

chin11072002

chin11072002
個人積分：434分
文章編號：50643148

434分

樓主

2014-06-16 10:04

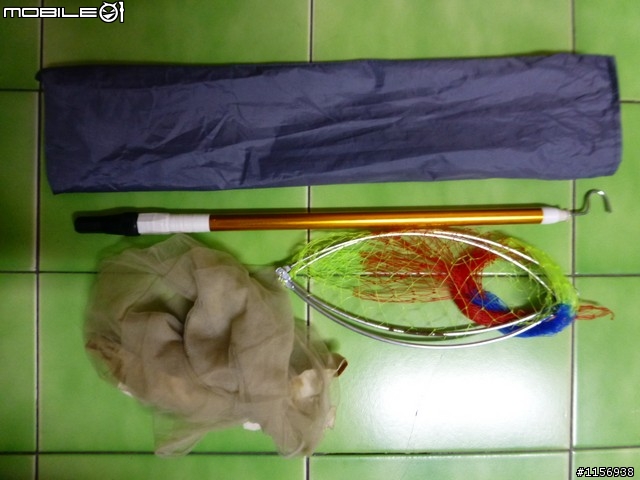

我的百變帳篷[完稿定版]的，除了我單飛[玩帳篷]外，女王不允許我全家露營時[一天蓋一棟房子]，因此預留[百變營柱]的量不需要太多，把多餘鋁管且可能會去爬山生態觀察紀錄會用到的[登山杖][定型化]。

海陸空三用的母螺絲頭可接的工具不少。生態觀察會用到的水中(磯釣用大網目網)、空中昆蟲網等網框可以裝的網子種類不少。另一端蛇勾。

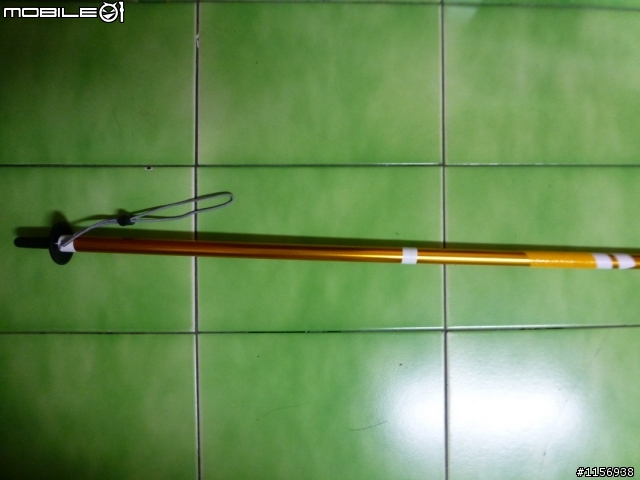

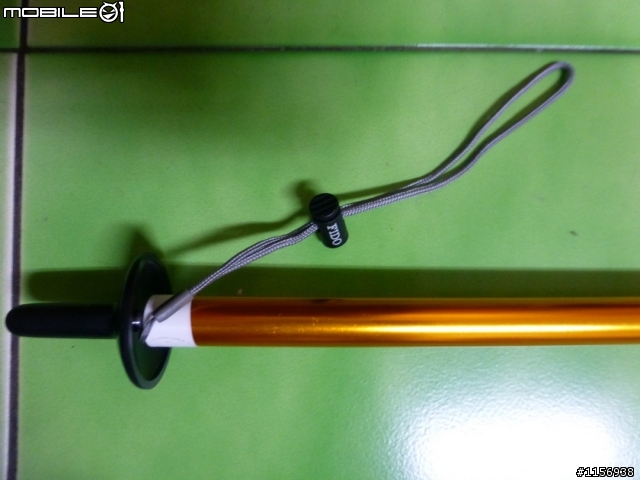

純登山行程的[登山杖]，原廠的呂針端頭套上防雷帽就是不錯的登山杖接地端，不是每次都要用到[針]的，可以用橡膠塞或者輪胎皮包覆。有裝上失手繩與手扣。還有隨身攜帶一些備用的[端頭]可以轉換成接相機等用途。中節只當支撐接管用，可以貼上反光貼紙。

三節已經夠台灣人的身高使用了。一百八十公分以上身高的人可以接四節。

icewalker

icewalker
個人積分：289分
文章編號：69356144

289分

40樓

2018-07-18 9:18

指矯作的黑色塑膠嗎?
"抽水馬達用的避震器(可當相機頭與登山杖避震器"

chin11072002 wrote:
營柱跟營柱搭接不是...(恕刪)
