虛境 wrote:
堯兄..方便告知您那...(恕刪)

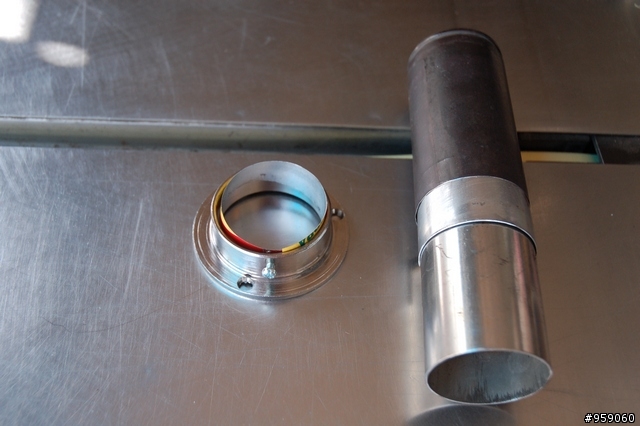

我是在裝潢五金材料行買到的.一個100元.
材質說是鋅合金(不知是否耐高溫?)
規格是2"(實際量起來內徑51MM)
先套接白鐵管(外徑50.5MM).有點鬆,所以鐵管與法蘭間有多塞一圈飲料罐的薄鋁片來增加密合度.
我的煙囪是蘆筍汁的鐵罐.與白鐵管之間也是有套鋁板讓它不會鬆動(可能還會再多加一個白鐵束環)

以上供參考
晚上終於完成95%的製作.馬上來個點火驗收吧.

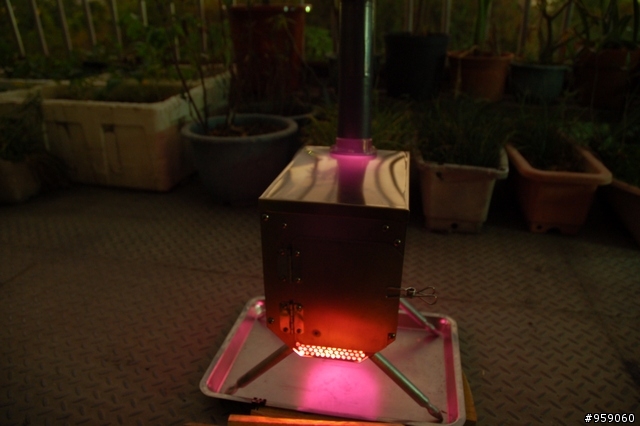

點火前來一張.


漂亮的上蓋.開始點火

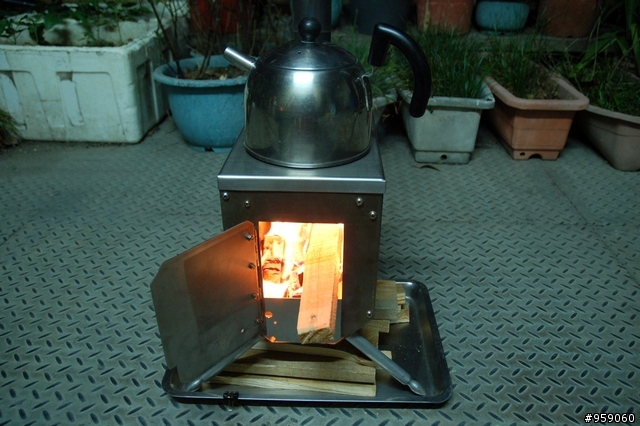

順便煮壺水試試看

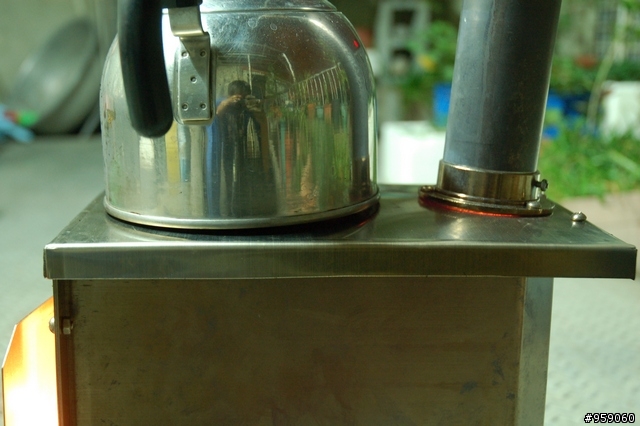

正當陶醉在使用新柴爐的樂趣中...悲慘的事情發生了......開始冒出陣陣黑煙...有看出甚麼嗎?


上蓋禁不起高溫烘烤產生變形.導致密合度變差.黑煙就跟著冒出來了.連煙囪也變成比薩斜煙囪了


最後結論
這次的新作品雖然不是很成功.造型上個人滿喜歡的.功能上也還可以.唯一的缺點就是偶而稍微會冒黑煙.不就是柴爐嗎...燒柴有煙是正常的.








這個外型還不錯喔!
只有煙囪口變型嗎?旁邊的板子ok嗎?
煙囪口變型可能是法蘭只鎖2顆螺絲
煙囪的法蘭目前鎖三顆螺絲.--應該還會再增加三顆.

原本的箱體厚度是1.5MM.看起來是沒有受熱變形的問題

後來加裝的上蓋和進柴口那面的鋼板只有1MM
加熱後上蓋中央與靠近法蘭處凸起變形較明顯些.
建議法蘭與火爐接合處加裝石墨或金屬墊片(五金有現成品)
能改善漏煙問題 並更換上蓋厚度一勞永逸
煙囪彎曲也對帳篷也有危險
期待完善再次試火
所愛即精品 wrote:
建議法蘭與火爐接合處...(恕刪)



感謝精品兄的建議.

前幾天去尋找更合適的法蘭時,有順便買了石墨墊片.裝上後對於法蘭嶼鋼板間的間隙確實有改善.

上蓋的問題再慢慢解決.這組柴爐暫時就當室外用了

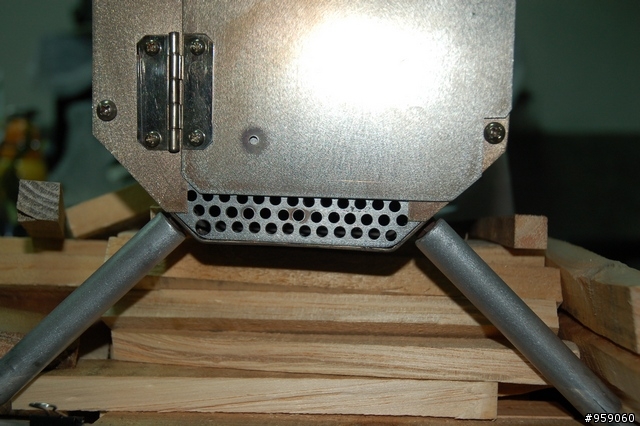

另外,進柴門下方鑽了三排進氣孔.進氣量夠維持持續燃燒.

但是如果火力要旺一點,柴門上再加個可調式進氣口是有需要

阿堯0510 wrote:
感謝精品兄的建議.前...(恕刪)


堯兄..

完整度越來越高了..

看了我心好癢阿...

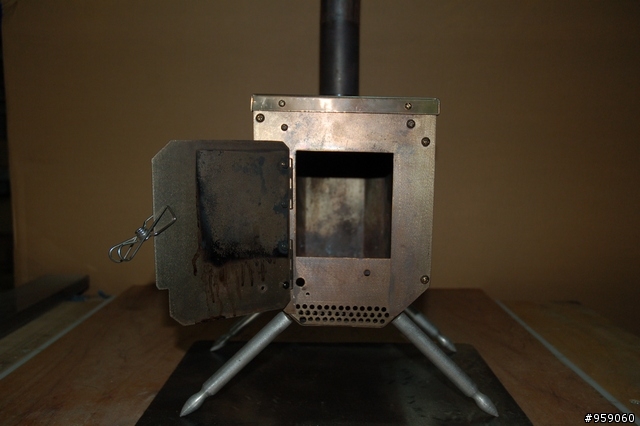

嘔心瀝血的柴爐終於完工..

法蘭與上蓋接合處多加了石棉墊片.解決了密合性不佳的困擾


白鐵衣夾是門把+鎖

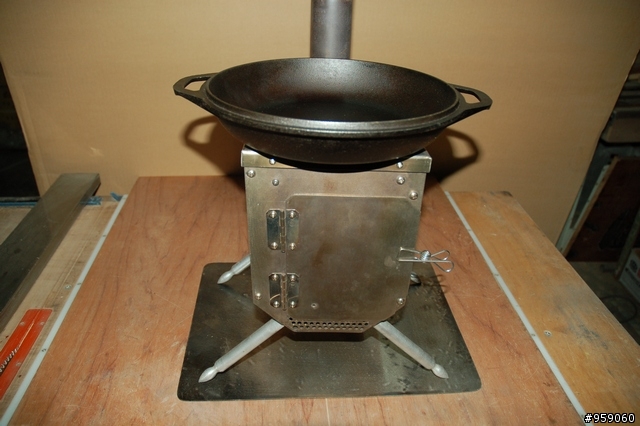

柴爐上可放荷蘭鍋

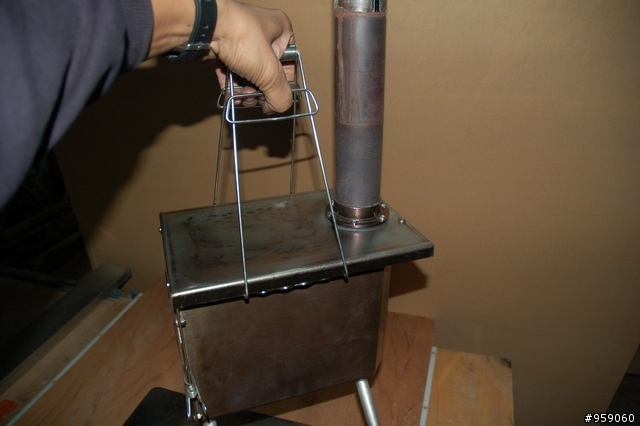

夾式鍋把一物二用.可提荷蘭鍋..也可以移動柴爐用.


最後來張柴爐兄弟大合照


每次看到二號柴爐,就會想起小時後回鄉下祖父家燒柴的灶.勾起許多兒時的童年回憶.
對於你的巧手和創作..
真的是太利害了..
佩服樓主的智慧、勇氣與巧手



阿堯0510 wrote:
我是在裝潢五金材料...(恕刪)
