暨烤肉架後開始動手做火爐

charlie1834
個人積分：460分
文章編號：47565293

460分

11樓

2013-12-05 14:10

hmc62 wrote:
在等待加工板材的同...(恕刪)

煙囪在A的話

建議進氣口還是設在進料門上

這樣新鮮空氣可以頭進尾出,

同時cover到整段柴爐,

煙囪效應明顯的話,燃燒效率也好

只是進氣口可能要夠大且可調整大小

另外上方建議設計為平板狀

這樣可放平底鍋,煎盤,水壺彈性高

在收納時也可減低厚度..

參考看看

期待你的作品~~

可以的話我也想購買,國外的真的太貴... 滾來滾去

滾來滾去

hmc62

hmc62
個人積分：17分
文章編號：47627892

17分

樓主

2013-12-09 15:27

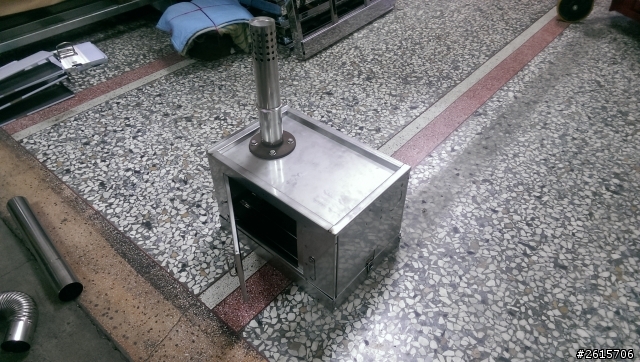

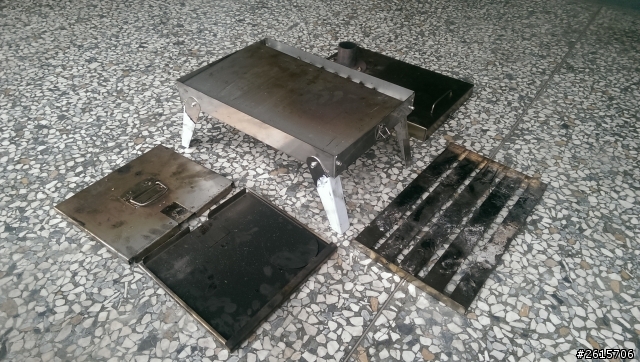

出爐了
最近都在玩汽車拉桿都沒時間做

當初設計也許錯誤爐門只好先做在正面
煙囪位置也有改過座在上面好了

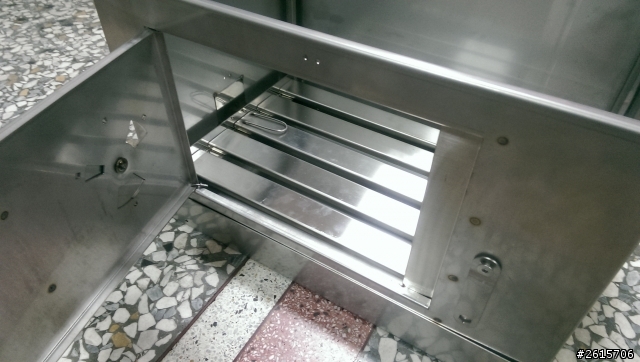

上蓋用凹盤的方式

上蓋用平面的方式平面是禿出的 4邊在往下折邊也可以罩住箱體結構也比較強上蓋比較不會變型
煙會集中在禿出的上蓋內再由煙囪排出

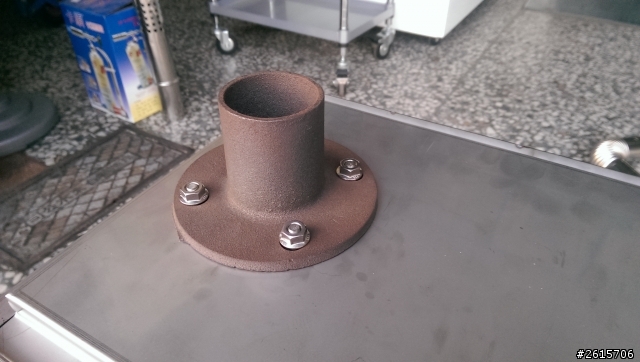

先用這種法蘭雖然佔收納空間不過很好用因為越插越緊
真的越~插~越~緊~ 煙囪啦!
要鎖平面也很好整平

這只還有點不完整
還有很多要改的

charlie1834
個人積分：460分
文章編號：47628849

460分

13樓

2013-12-09 16:15

讚喔

完成度很高了!

期待成品~~~!!!!

orgichen

orgichen
個人積分：2009分
文章編號：47629443

2009分

14樓

2013-12-09 16:45

可以量一下收納後的尺寸嗎？

另，如前面網友說的：門開在煙囪的對面，這樣對流比較好。

hmc62 wrote:
出爐了最近都在玩汽...(恕刪)

hmc62

hmc62
個人積分：17分
文章編號：47633450

17分

樓主

2013-12-09 20:47

看了阿堯的修改後我覺得我的進氣量會不足
先做修改再來試火

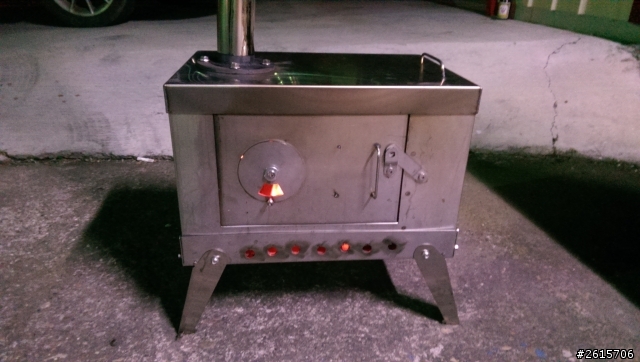

所以我在下排開了孔順道把上蓋換了一片 1.5T 的鐵板

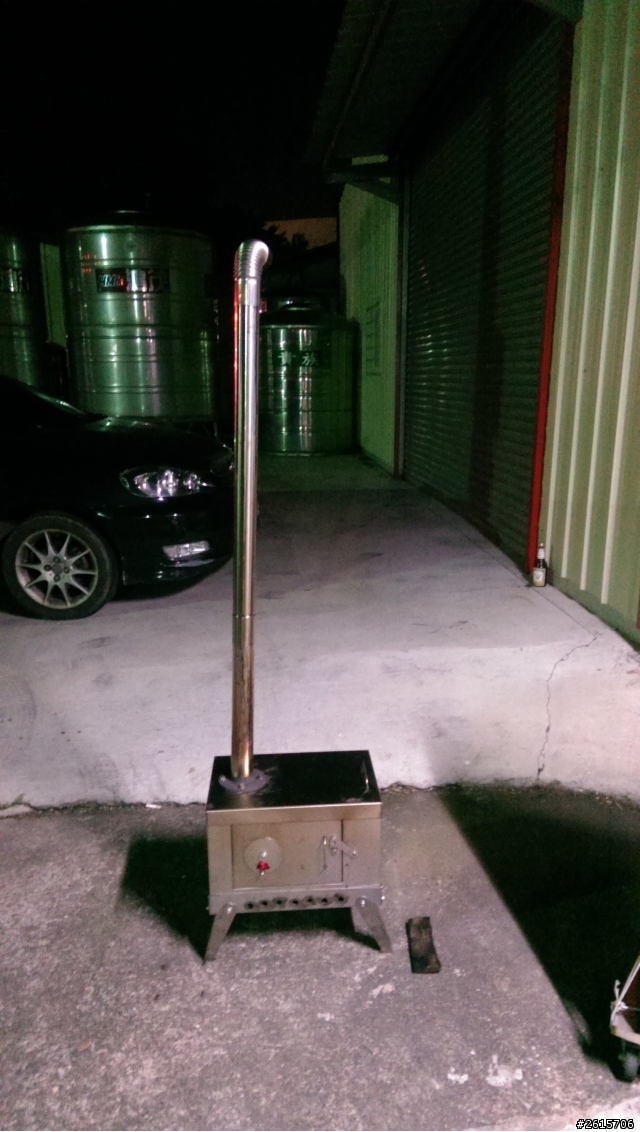

爐門關上後火沒熄滅但煙好大

10分鐘後火變小了但沒煙了原來是木材變木炭了變文火

丟了幾塊木材後把門關上燃燒新木材後變火好大火沒熄滅但煙好大

阿堯0510
個人積分：72分
文章編號：47635079

72分

16樓

2013-12-09 22:14

終於看到實品點火測試.
木柴剛開始燃燒會有煙好像是正常的現象.

請問1.5T的鋼板燃燒後會有變形的現象嗎?
密合度上有漏煙嗎?

hmc62

hmc62
個人積分：17分
文章編號：47635528

17分

樓主

2013-12-09 22:37

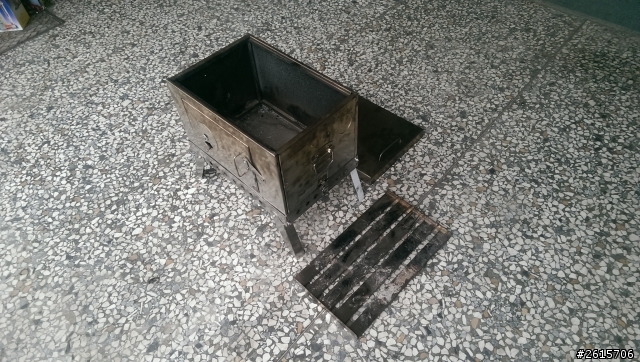

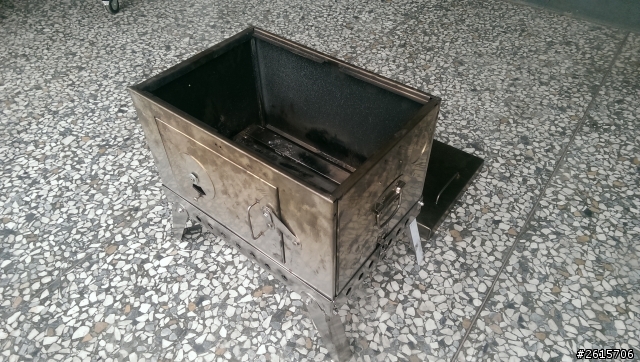

第一片有凸起那片是1.2t沒有變型，但1.5t有點變型，但不影響煙囪，也不會冒煙
但是蓋子下緣有時有點煙，那個問題應該是我加工精密度的關係。還是有什麼好方法可以克服。我還在想。
我發覺中間通氣孔沒用，重要的是底下那排孔。

虛境

虛境
個人積分：75分
文章編號：47639248

75分

18樓

2013-12-10 8:05

關於漏煙的部分在下有一些看法..

國外製作 AMMO CAN STOVE

會使用到一種材料圍繞在炭門和上蓋的四周..

但是我不知道那種材料叫甚麼...

有點類似防火棉或者是石棉之類的物品..

鋼板在怎樣精密熱漲冷縮下去要密合時在是有點難度，所以只能靠第三種介質來做緊合..

hmc62

hmc62
個人積分：17分
文章編號：47644487

17分

樓主

2013-12-10 13:13

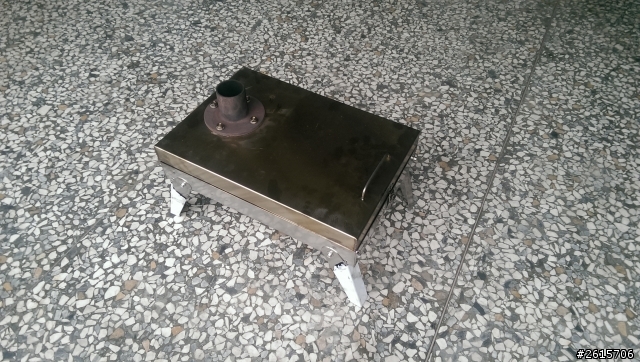

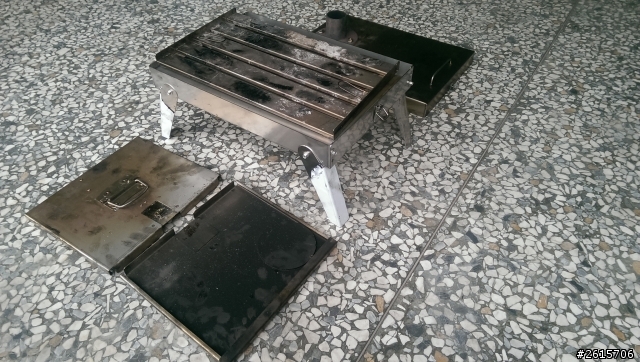

po一下收納方式

煙囪目前還不能收納
箱體要一定大的體積小尺寸的話一些板金尺寸(如爐門)不能縮小,就不能收納了
看來要再改大一點才能把煙囪一起收納

愛快手
個人積分：8分
文章編號：47646168

8分

20樓

2013-12-10 14:41

hmc62 wrote:
po一下收納方式煙...(恕刪)

真的很棒....讚!

我提一下我的建議....

燒3小時的煤灰量其實還蠻多的,但是沒看到您的清理煤灰的孔或是機構

炭床的間距是可以再加大一點會比較適合

給您參考
