分享自組的100ah鋰鐵電池電力站

rogershung
個人積分：96分
文章編號：52876419

96分

樓主

2014-10-29 2:35

自從有了壓縮機冰箱,就一直想著要搞一個穩定的行動電源給冰箱用
在了解了各種電池的特性以後,小弟選擇了磷酸鋰鐵電池來做
優點大家可以去google一下
廢話不多,直接看圖

一顆3.2v/100ah的電芯,需要4顆組成12.8v/100ah,還需要一張保護板,這一張是充放同口的
分享自組的100ah鋰鐵電池電力站

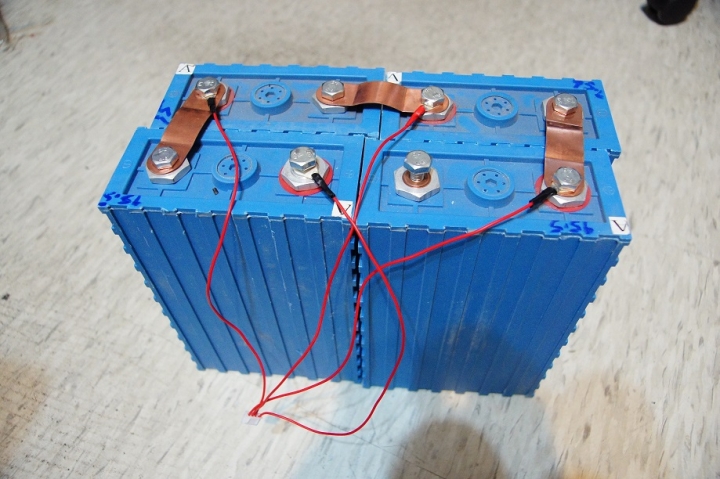

串連接上,並先接上保護板的均衡電流線組
分享自組的100ah鋰鐵電池電力站

買了布質膠帶將4顆電池纏繞固定好,先裸接充飽電,測試看看保護板特性,單電芯充飽斷電電壓3.9v,有點高,沒問題準備裝箱
分享自組的100ah鋰鐵電池電力站

這是找到的殼,已經自行裝上正負極極柱,內坎點菸器母座,旁邊的開孔是給電壓表及斷開電壓表電壓的開關位置
分享自組的100ah鋰鐵電池電力站

裝上電壓表,開關,將線牽好,再用熱融膠固定,保護板用小盒子裝起來絕緣,整組電池放入盒內,將電池正負極接到極柱上
分享自組的100ah鋰鐵電池電力站

箱內剩餘的空間暫時先用硬質海綿填充,避免晃動
分享自組的100ah鋰鐵電池電力站

將盒子蓋起,電池快12kg,怕箱子強度不夠,加了2條5公分的黏扣帶十字型加固
分享自組的100ah鋰鐵電池電力站

再自製了2顆外接的點菸器母座,也是從這兩個極柱充電,全部完工
分享自組的100ah鋰鐵電池電力站

另一組兄弟來合照

若以4顆鋰鐵電池組成的標準電壓12.8v來計算
足100ah電池組應放電瓦數為12.8v*100ah=1280w/h
日前用電流表測試放電容量,放到保護板斷電2.0v停止
總放電瓦數為1260w多
也幾乎接近足容量了
這是每一次保護板斷電都能達到的容量

以壓縮機冰箱50w左右的運轉耗電
可以提供1260/50=25.2小時不停的運轉時間
當然溫度到了壓縮機是會停機的,實際運作時間更長

感謝觀賞
