跟這台Rolltech 烘豆機相處已一段時間
破千鍋的摧殘
早已整機布滿使用痕跡且體無完膚
尤其是火力跟風門的刻度早已模糊不清
年紀大髮蒼蒼眼茫茫的我
還要脫下近視眼鏡才看得清楚調整到多少
另外就是Artisan上只能紀錄爐溫單一曲線(RoR是Artisan自行計算)
火力跟風門是無法整合在Artisan上
隨著烘豆的鍋數增加
烘豆紀錄也隨之龐大
於是有了根據自己使用的經驗進而改裝的想法
首先幾項初步的功能要增加
1. 風門與火力要能數位顯示且適合老人操作

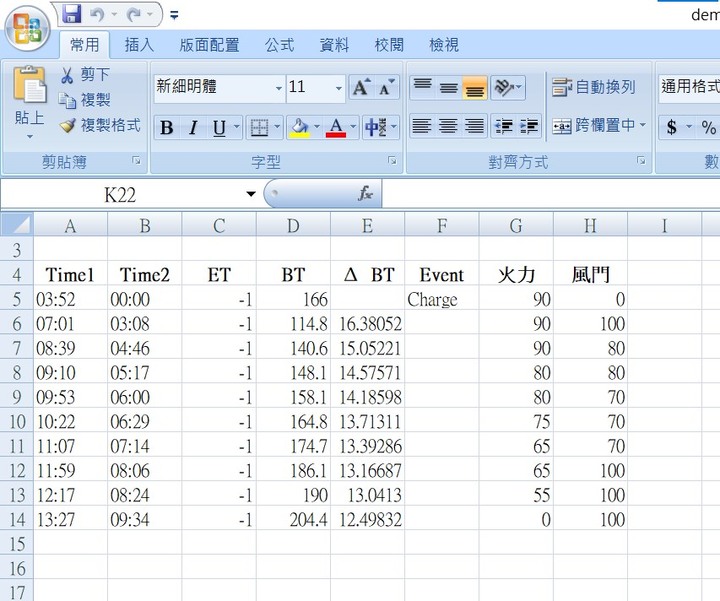

2. 風門與火力數據資料要能上傳Artisan並與烘豆曲線整合
3. 要安裝簡易請不影響原機功能, 即使模組故障依然能繼續烘豆, 不影響產能
設計構想確認後
利用清明連假進行線路設計, PCB LAYOUT, 程式設計
經過 2000 YEARS LATER終於完成初步成果
為避免反覆拆裝
在實機驗證測試階段先把模組簡易安裝在機外
一旦要修正時比較方便作業
等驗證完成後在找時間裝入機體中
保持整體一致性
廢話不多說
一切盡在影片中
老師, 請撥放
PS:影片中是用收集成堆的瑕疵生豆,主要是在驗證模組功能是否高溫中能正常運作, 無關烘豆手法
Patrick
1966 cafe
https://www.facebook.com/1966CAFETW
2023-04-30 16:15 發佈
1. 無液晶面板 : 可於裝於烘豆機體內部閒置空間, 不破壞機體機構並藉由ARTISAN顯示火力與風門.
2. 有液晶面板 : 龜毛者須自行機體開孔安裝或是像我一樣用黏的.
有興趣的豆友可上ROLLTECH臉書詳閱索取資訊
ROLLTECH臉書官網
Patrick
1966 cafe
https://www.facebook.com/1966CAFETW
首先此模組是使用 MODBUS RTU 與 Artisan 通信
且此模組占用兩個裝置 ID
簡單說就是將火力與風們在 MODBUS網路中視為一個各自獨立的裝置
且風門的ID為火力的 ID+1
並可透過模組上的指撥開關來設定
例如
ID : 3 即代表火力的 ID : 3, 風門 ID : 4
Artisan 上的設定也很簡單
原本溫度控制器的相關設定皆無須改動

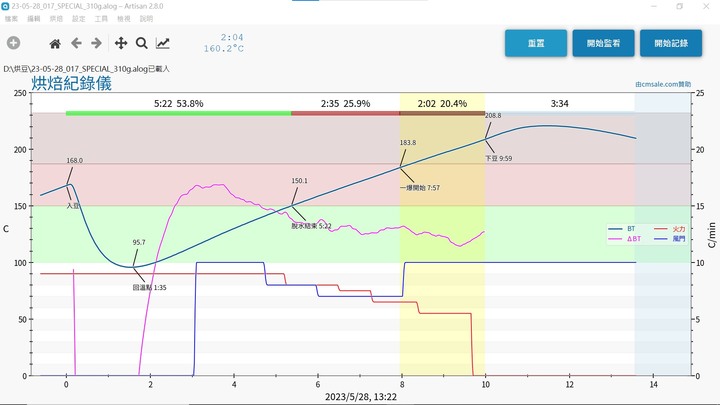

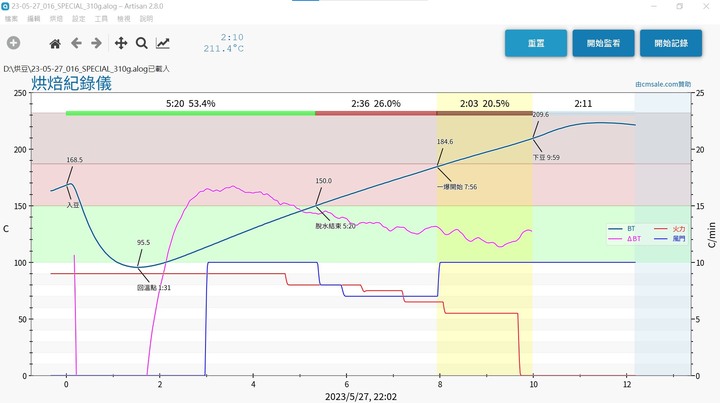

只要跟著下列步驟逐一設定即可完整顯示火力與風門的曲線

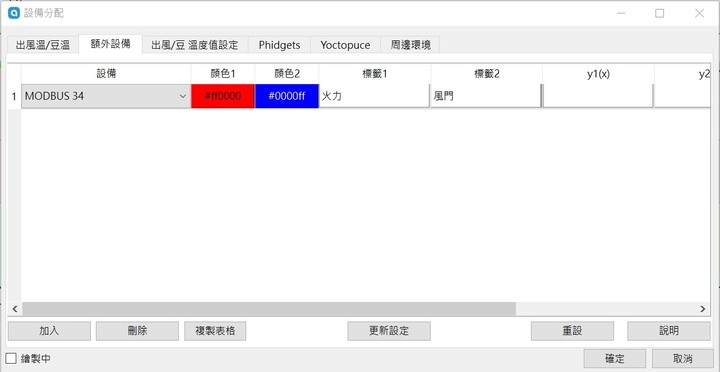

1. 選取 設定->設備->額外設備
設備選項選擇 "MODBUS34"
亦即表示額外裝置是使用 MODBUS ID3 與 MODBUS ID4
再來選擇火力與風門所要顯示的曲線顏色與名稱

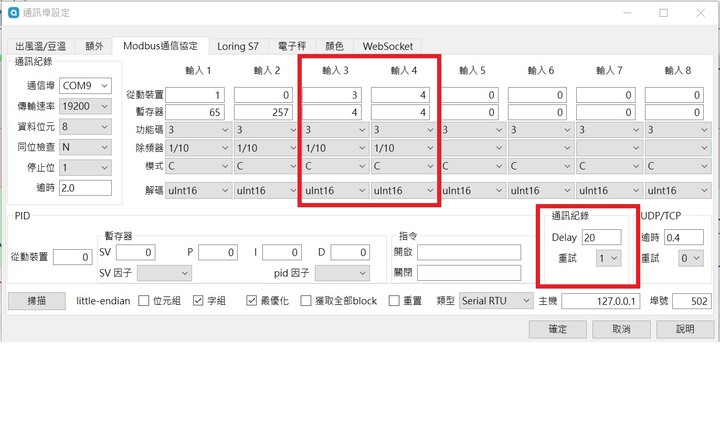

\2. 選取 設定 ->連接埠->MODBUS通信協定
依照下圖紅色標示處修改如圖設定即可

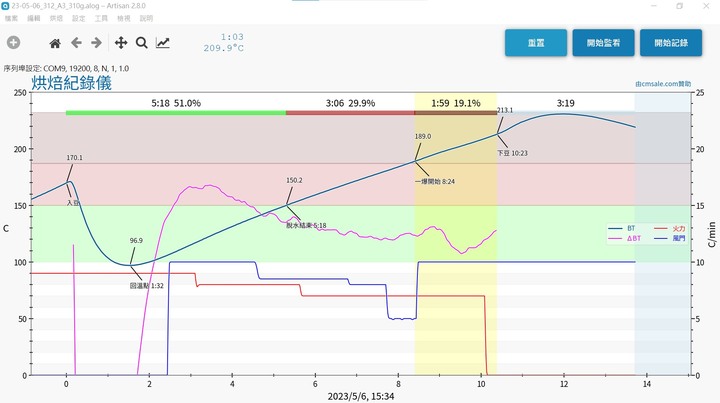

如此就可以有完整的數據曲線即時記錄了
祝大家烘豆愉快
Patrick
1966 cafe
https://www.facebook.com/1966CAFETW
以方便已經拿到模組的烘友們
自行安裝在各自的烘豆機上
這邊補充說明一下
只要你的烘豆機有可變電阻/電位器都可以搭配此模組將數據上傳到 Artisan
回歸主題

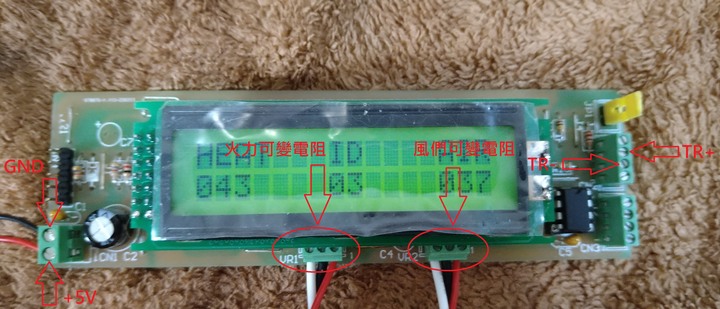

各接頭說明
其中 TR+ 與 TR- 是連接到溫度控制器上的T/R+ 與 T/R-
另外電源 +5V 的部分
我是用閒置的手機 USB 充電器當作電源供應器使用
並用束線帶固定在烘豆機的計時器旁的空間即可

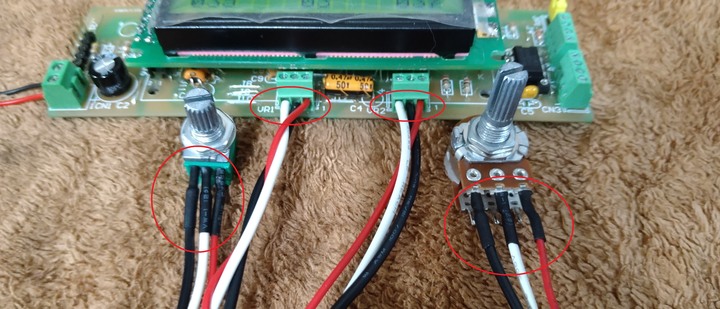

火力/風門的可變電阻安裝要注意顏色的對應與順序
裝反了就 火力:0 變 火力:100 了
由於零件都是電子材料行購買

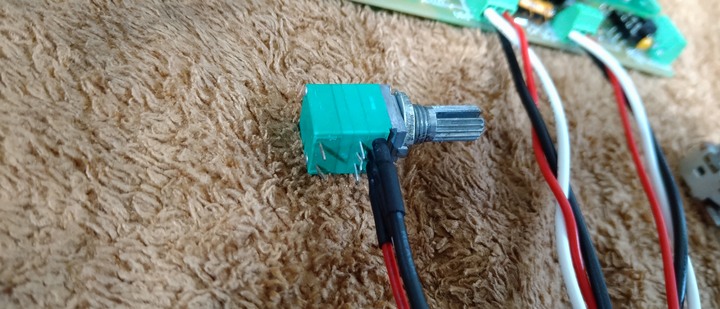

所以買不到火力控制的 24mm B500K 雙層帶開關的可變電阻

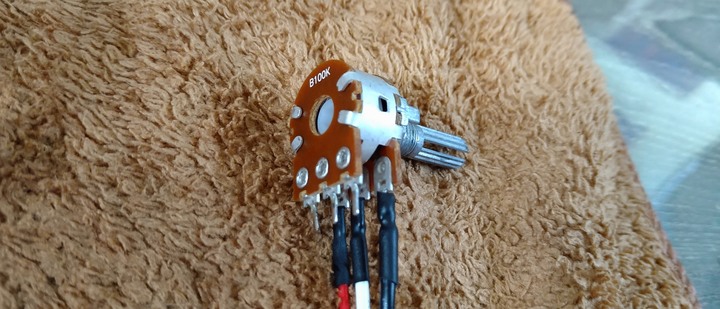

因此使用音響專用料件B500K 雙層帶開關的可變電阻替代
安裝時就這樣硬上給他鎖上去
使用上倒也沒啥問題
可變電阻空腳部分
就照烘豆機原本的接法焊接轉移到新的可變電阻上即可
如果怕接錯
建議解焊一條線就轉移焊接這條線
傻瓜安裝法保證不出錯(希望啦.....)

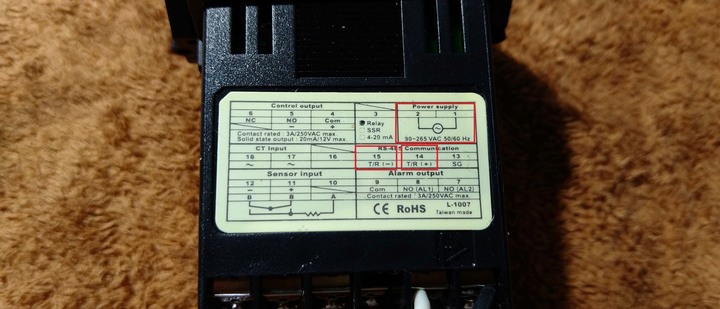

開頭文中所述的 TR+, TR- 與 +5V 的手機充電器 AC 輸入位置就接到下圖溫度控制器的位置即可
這樣就安裝完畢
供各位參考
Patrick
1966 cafe
https://www.facebook.com/1966CAFETW
