自己看影片做了大保養
如果想自己DIY的我有整理一份清單
都在清單的下半部
https://www.youtube.com/playlist?list=PL_vf1pNNvLoLfVkiZbG2aP5ui467GEoIp
材料蝦皮都有內部耗材都幾十塊
預防性換幫浦耗材、漏水換蒸氣閥墊片、沖煮頭墊圈、洗鍋爐內部、換IMS分水網

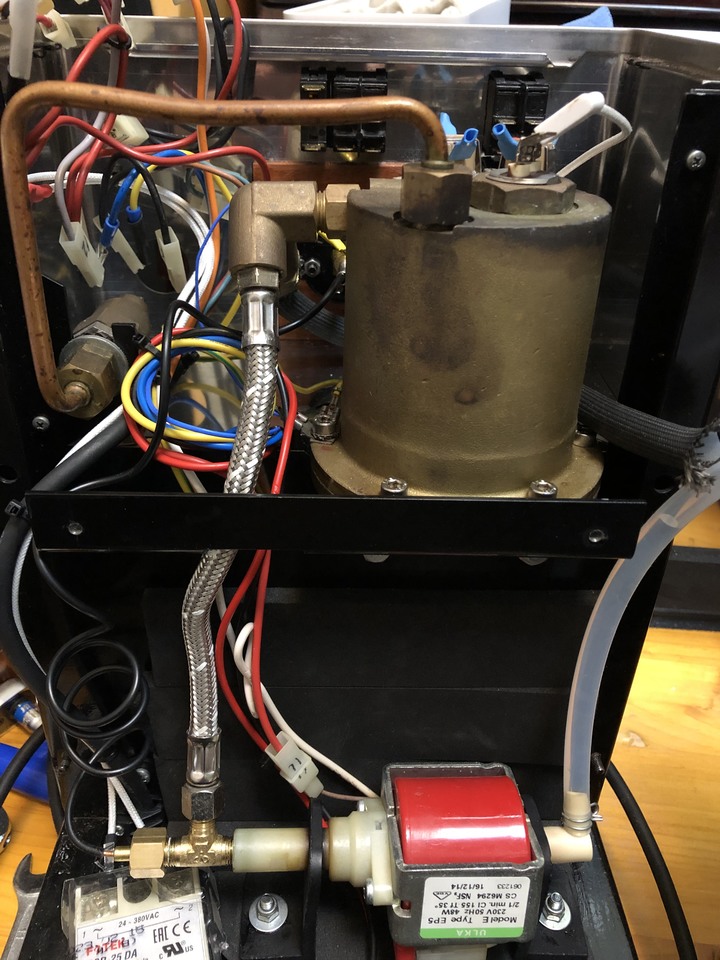

拆鍋爐不要害怕接不回去
在塑膠絕緣的地方用原子筆寫12345678
然後拍照記錄起來再照接回去

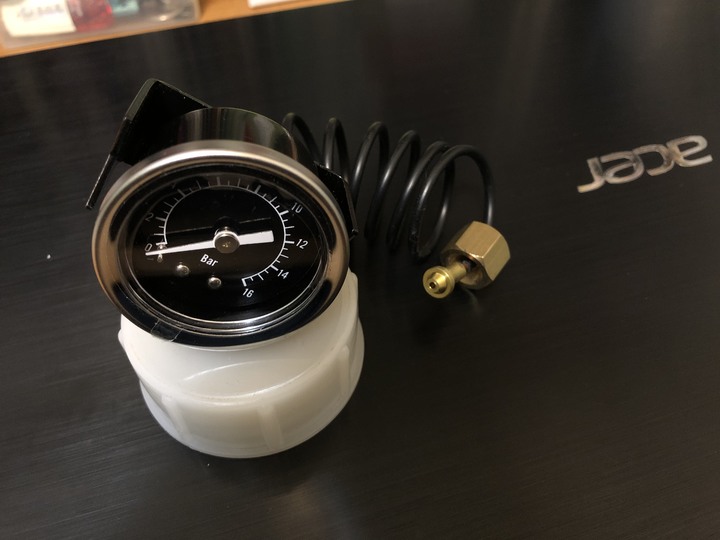

構造很簡單除了分水網非必要比較貴
其他耗材加起來不到500就能弄得9成新
感覺再用10年壞掉也都能自己維修

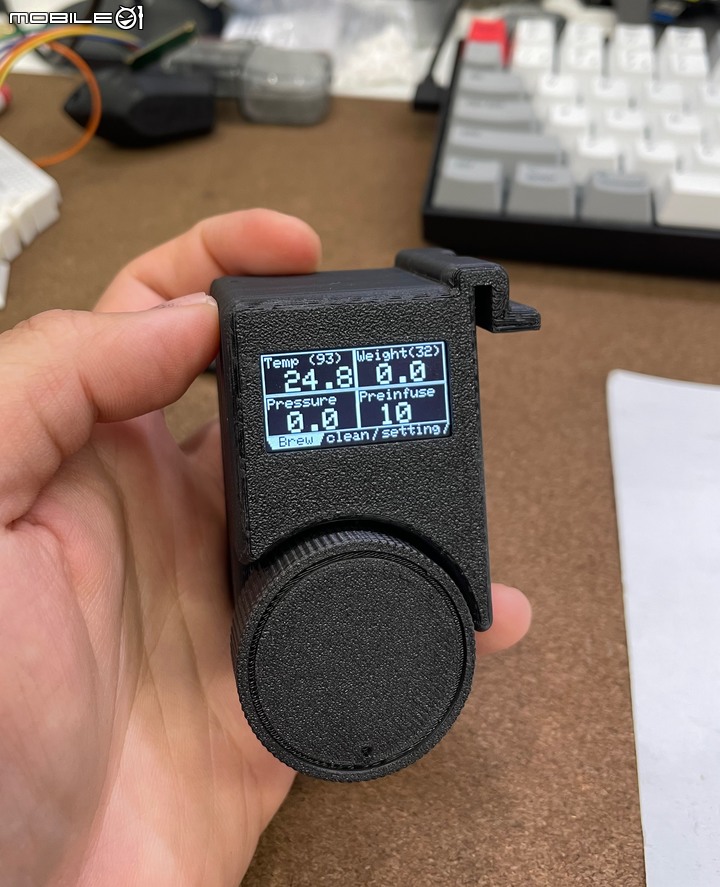

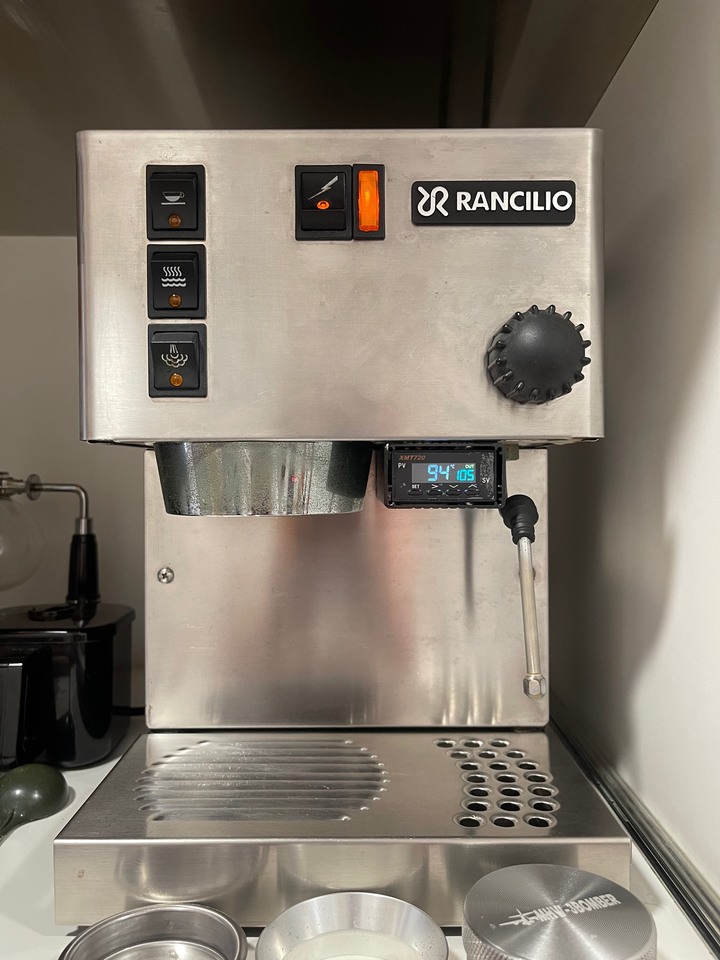

有PID就算單鍋爐
也能奶泡打完20秒內馬上就能萃取
不用放水放到燈亮重新加溫
但2023了改Auber PID套件真的不划算
需要8個小朋友幾乎比二手Silvia還貴
看板上某篇PID DIY非常便宜

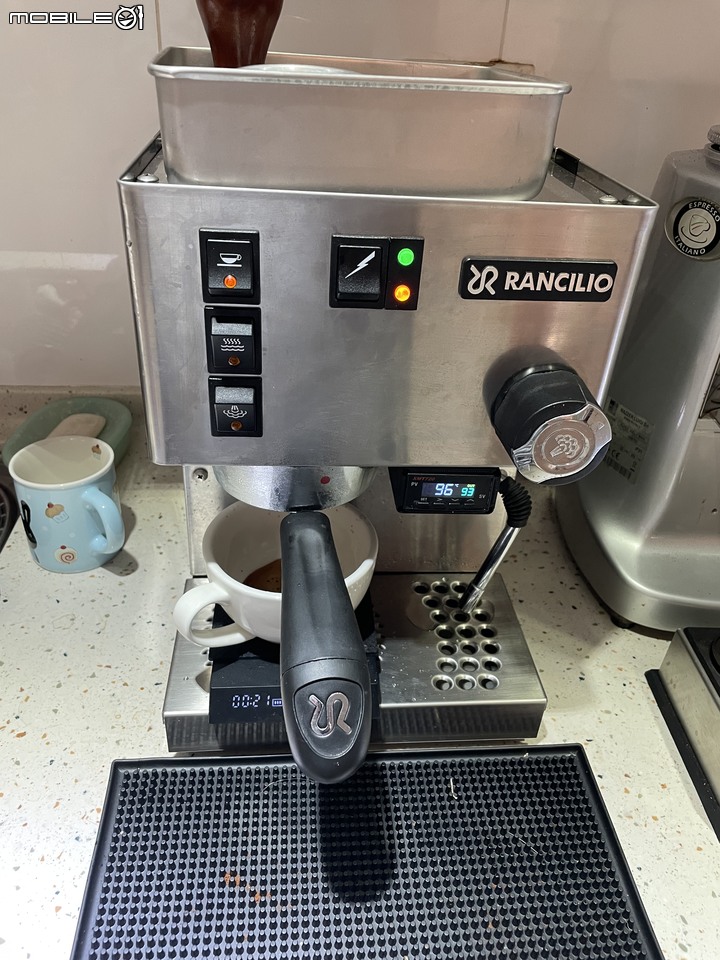

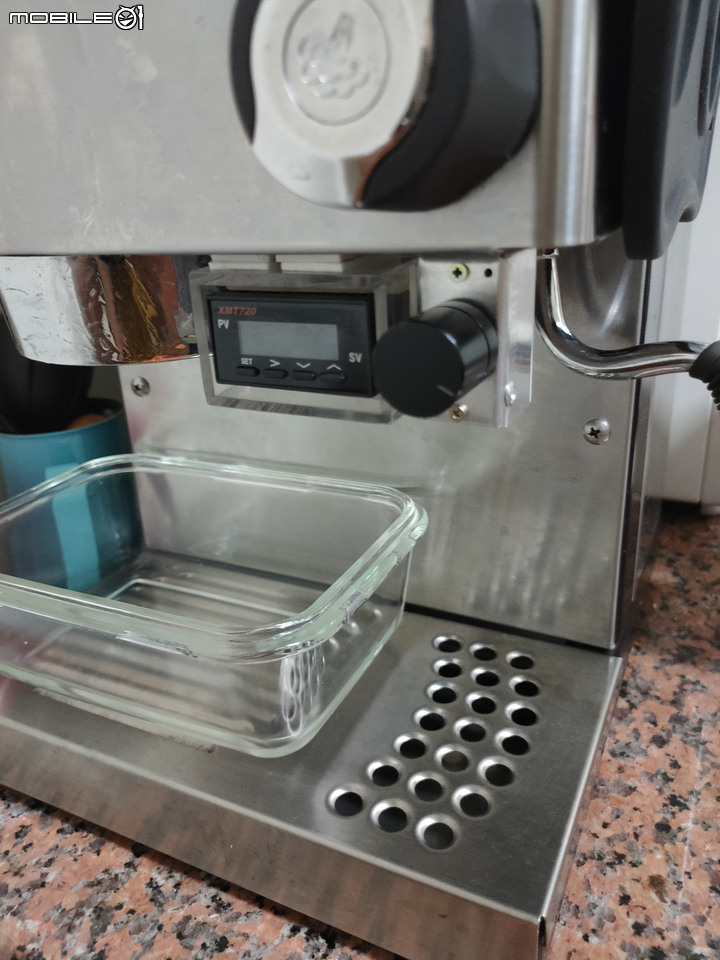

老Silvia 改 PID
蝦皮淘寶買陸廠PID+SSR+線材整套500~1000
但我是電機小白完全不知道要那些線材
對比了Auber PID裝法和之前的文章
整理出了以下線材接頭和接法
麻煩大大幫忙檢視一下
以下圖片都是借用原本那篇的圖片
Auber PID和SSR有沖煮和蒸氣雙控制
DIY只控制沖煮所以只有移除Brew thermocouple端的接頭
蒸氣方面看的到溫度知道放水到幾度就好

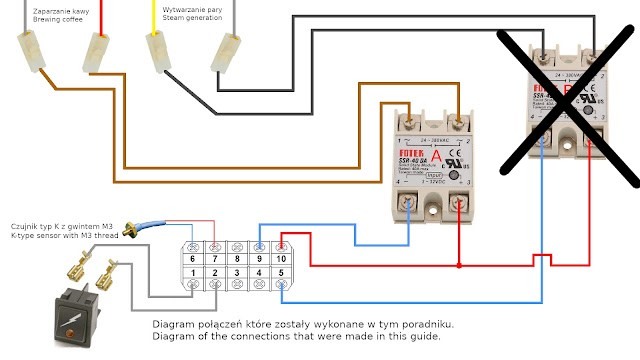

原始的Silvia控制電路
那篇舊文章的電路重新上文字

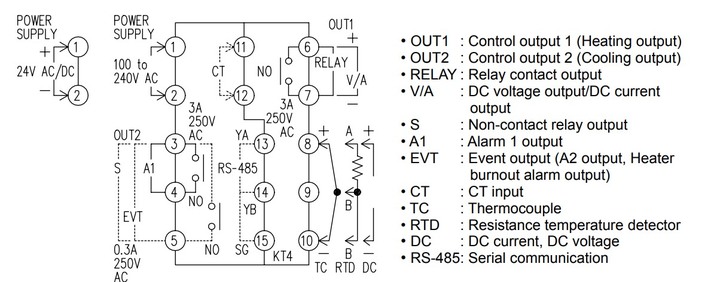

上圖PID panasonic-kt4的說明書電路

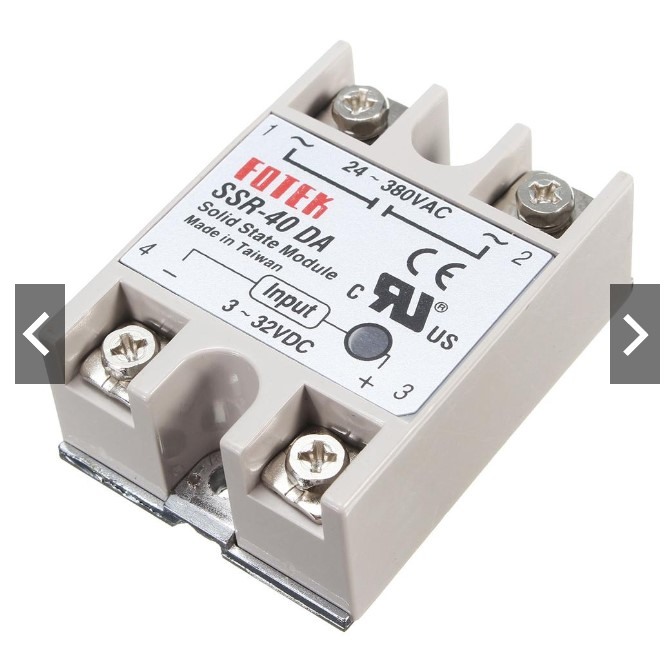

SSR-40 DA
線1. - (原機灰線)
原本Brew thermocouple母(和steam thermocouple相通)-----SSR
線材:
250型公-----Y型端子
另一端接SSR 1
SSR OUTPUT(寫AC那邊)
線2. + (原機紅線)
原本Brew thermocouple母(和power switch相通)-----SSR
線材:
250型公-----Y型端子
另一端接SSR 2
SSR OUTPUT(寫AC那邊)

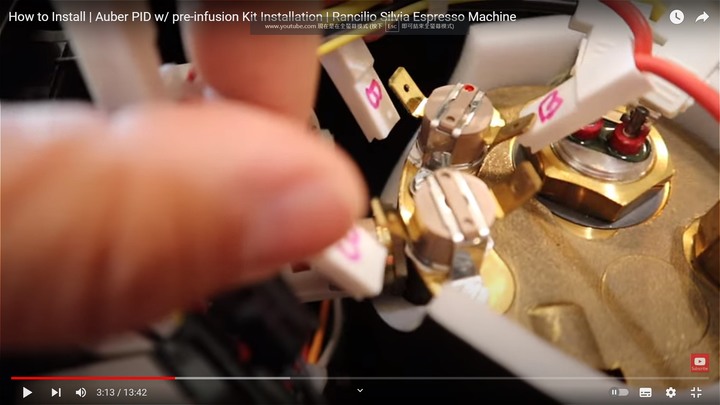

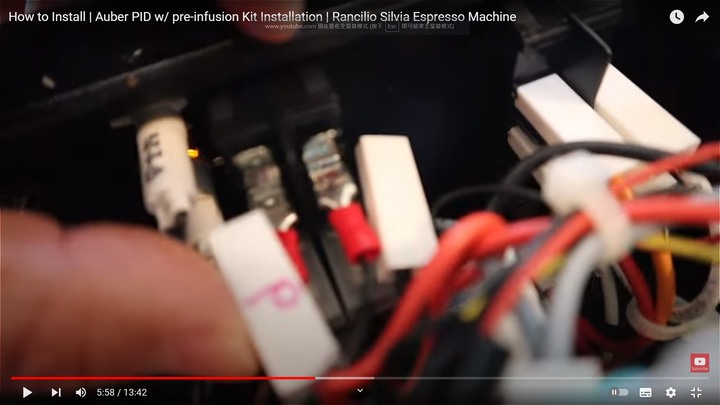

拆寫B的那2條
寫S的不動(蒸氣控制)
線.3 +、線.4 -負責從power switch接出電源到PID (原機紅+黑-)
power switch-----PID
線材:
250型母-----Y型端子
|
-----250型公

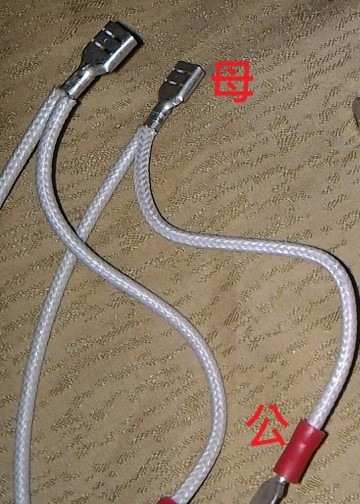

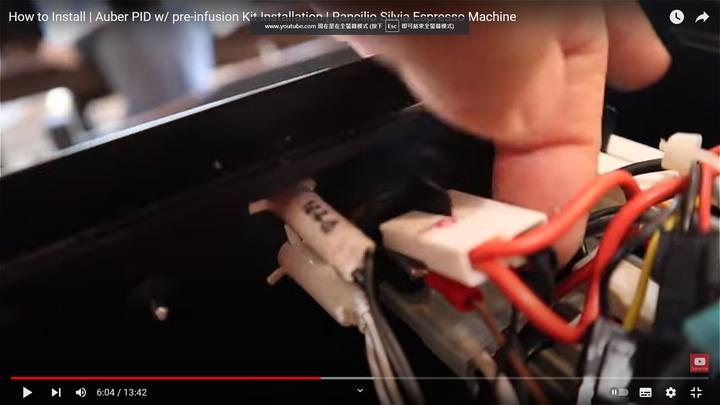

Auber是一根頭就有公母，DIY只能自己壓接

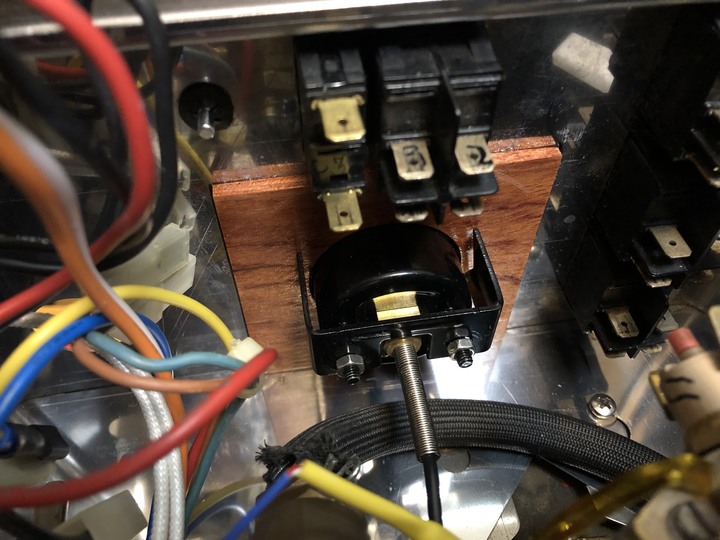

power switch端:
線材母接在power switch上
原power switch母接在線材公

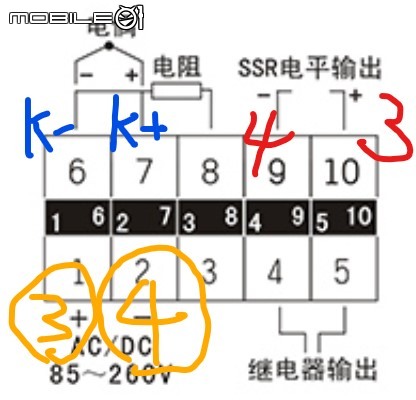

PID端:
線3 +和SSR 2相通的接PID POWER SUPPLY +
另一邊線4 -接PID POWER SUPPLY -
線5 +.線6 -負責SSR和PID相接
SSR-----PID
線材:
Y型端子-----Y型端子
SSR INTPUT(寫DC那邊)
SSR 3 + 接PID OUT1 +
SSR 4 - 接PID OUT1 -
PID OUT1:Control output 1 (Heating output)
線7.熱電偶(溫度傳感器)

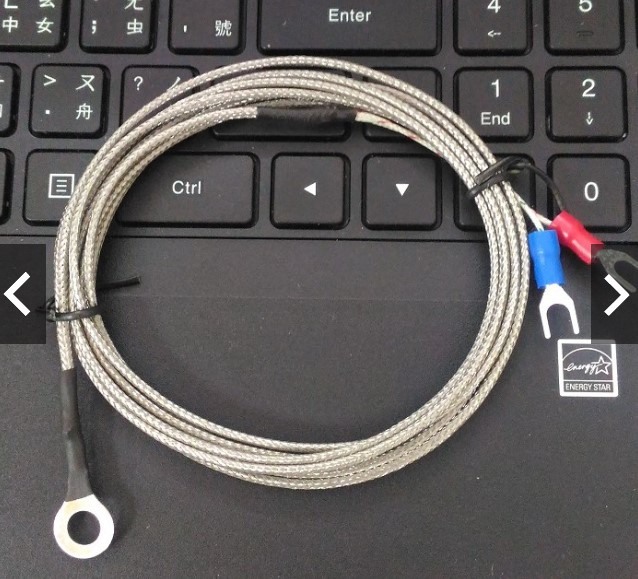

圓形端子K型熱電偶-----PID
Auber的熱電偶是特製的
經過我的測量原廠熱電偶直徑15MM高12MM
只找到這種K型應該能直接鎖在Brew thermocouple的螺絲上
不知道是否能量準確
還有如果要塗導熱膏能用電腦用的嗎
PID端:
紅接PID RTD/TC +
藍(黑)接PID RTD/TC -
的不藏私分享
