1z-J系列手磨加裝調速馬達

喝手沖咖啡也有一段時間了,一直想要嘗試義式濃縮,
但是無奈手骨太細買不起機器,所以只能想想而已,
直到去年雙11前夕時看到廣告 (1Zpresso第三代義式便攜手壓咖啡機)
+(1Zpresso手搖磨豆機 入門大刀盤大容量 全金屬打造 1Z-J系列 雙軸承設計),
一時心癢就下單買了一組,從最入門的開始嘗試。
雖然說一天一杯用手搖磨豆機還可接受,但是搖幾次下來就越來越無法忍受,
太浪費時間了,假日還無所謂,平常就搖到懷疑人生。
於是動起了改電動的念頭。
1z-J系列手磨加裝調速馬達
1z-J系列手磨加裝調速馬達
1z-J系列手磨加裝調速馬達

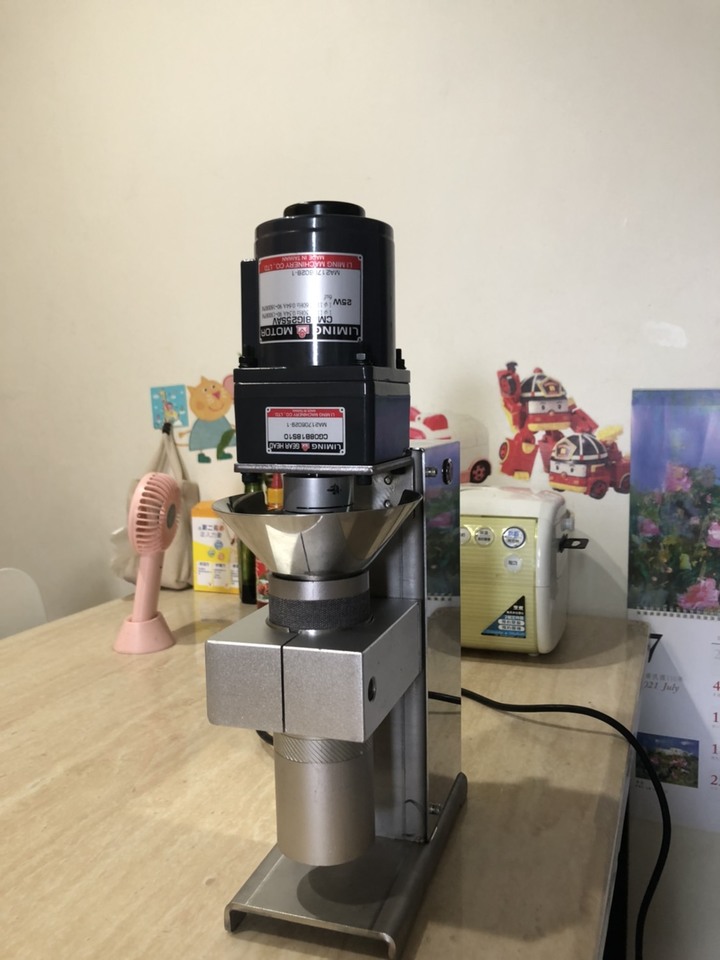

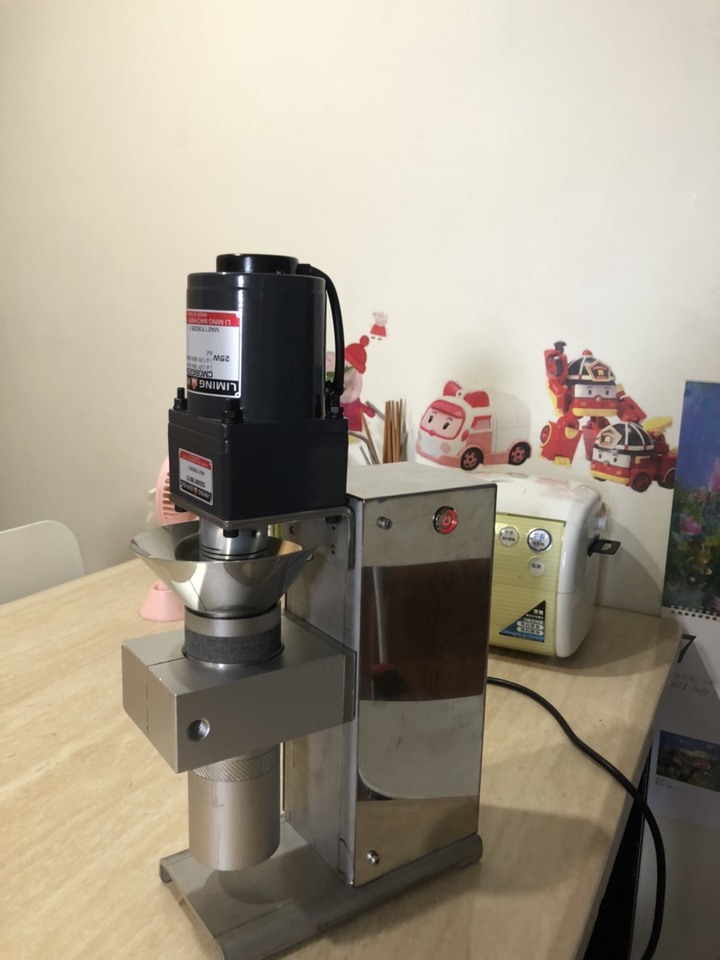

電磨的主要核心就是挑選馬達,先擬定計畫再從中選出最適合的型號。
1.要方便使用只能選單相110v,(所以用微型馬達)
2.要模擬手搖的轉速,就要搭配減速機(選擇 18比,轉速90RPM,又擔心轉速太快只好再加調速器)

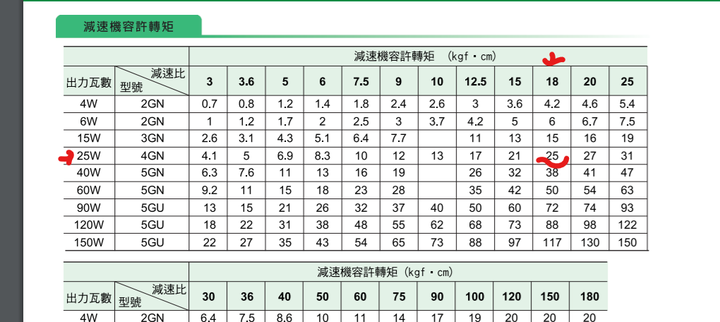

3.瓦特數....25W/18減速比........減速機容許轉矩 25KGF.CM感覺應該夠了。
1z-J系列手磨加裝調速馬達

選定了馬達就著手畫圖,找零件,製作,等..............陸陸續續花了1個月的時間才完成。
結論.......不划算,但是使用起來很爽,很安靜,調慢速也很有力,不會有降轉的問題。
https://www.youtube.com/watch?v=l4QSVtnuiF0

10/28更新

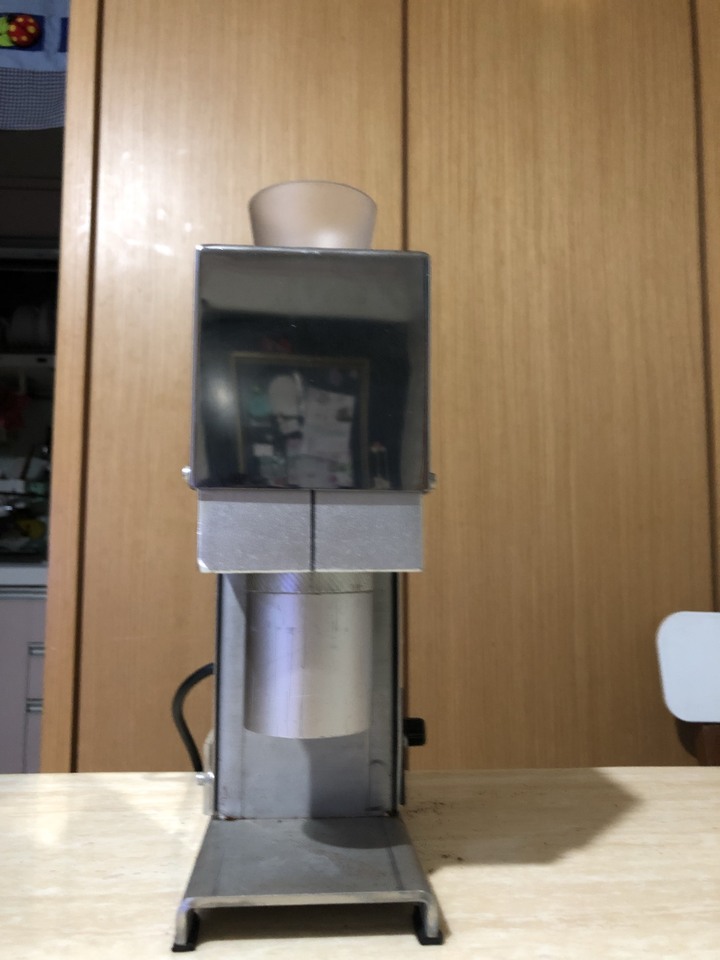

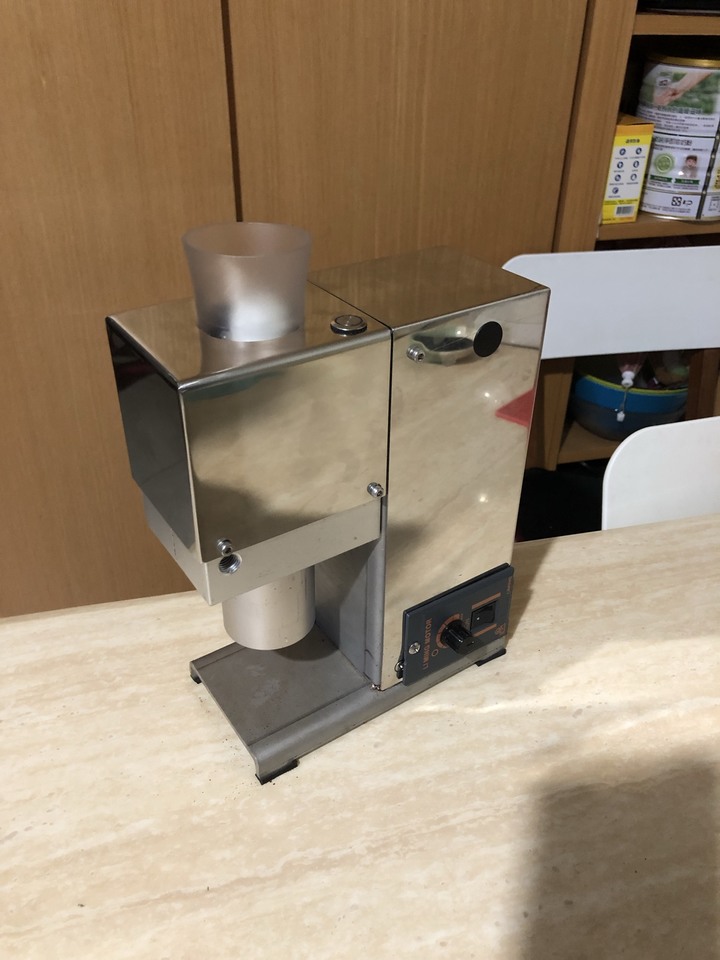

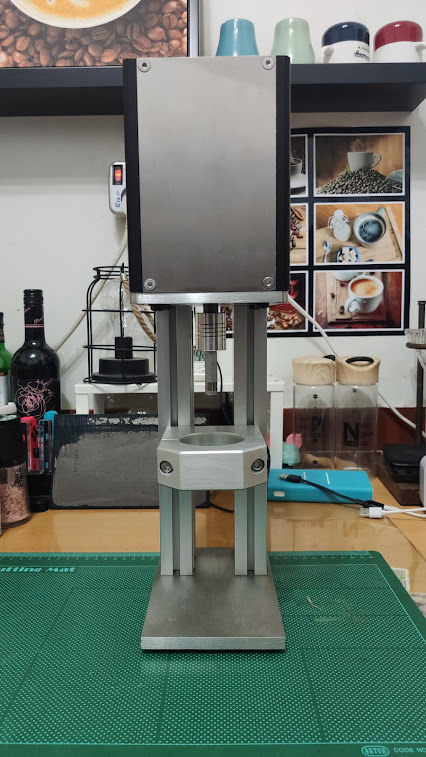

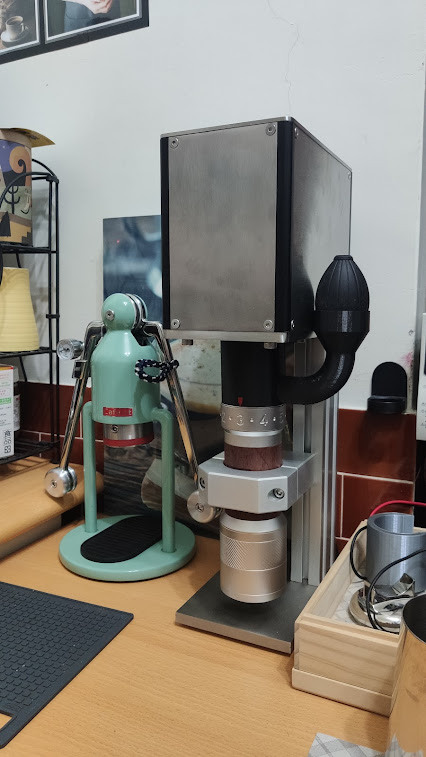

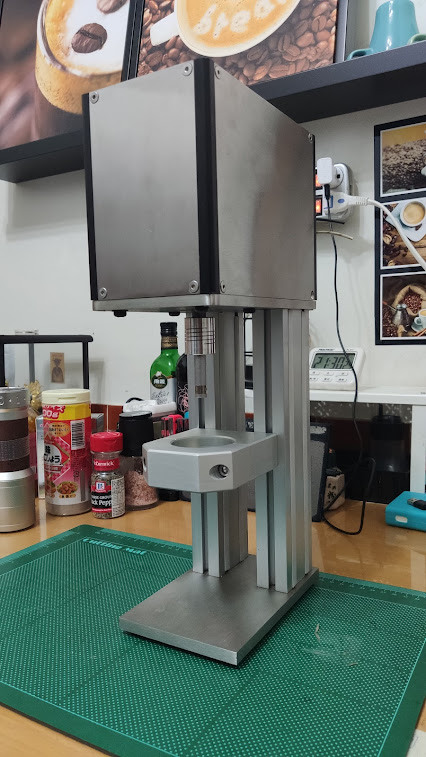

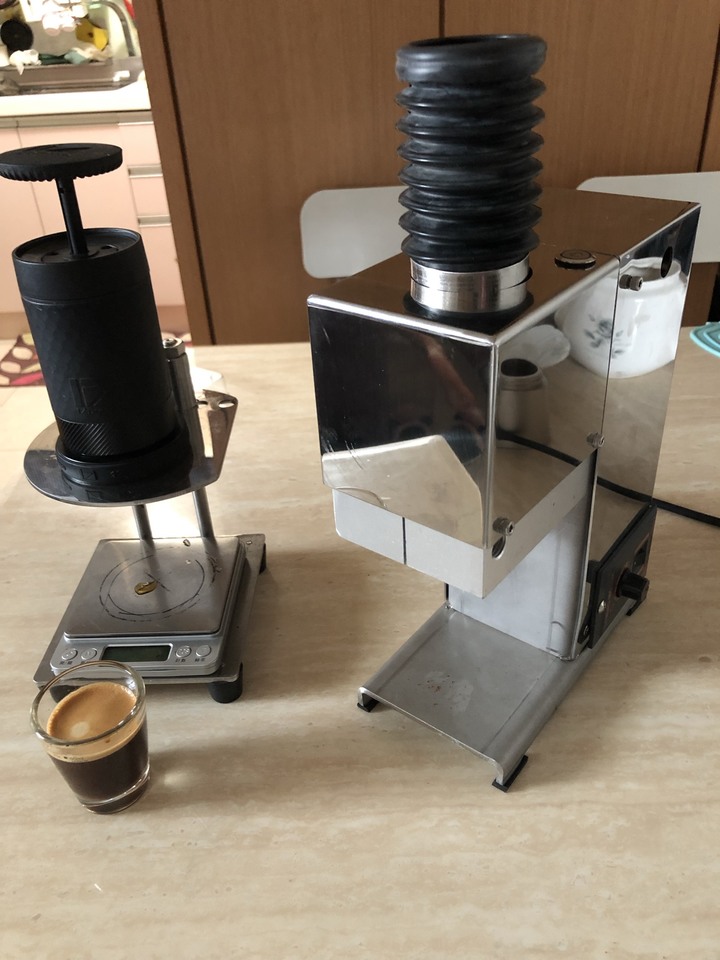

把馬達移到裡面,傳動改成時規皮帶,加一個計時器。
1z-J系列手磨加裝調速馬達
1z-J系列手磨加裝調速馬達
1z-J系列手磨加裝調速馬達



https://youtu.be/lgn41mzfkLI
2021-07-18 14:36 發佈
雖不划算
爽就好~~

chm0617 wrote:
喝手沖咖啡也有一段時(恕刪)
wayne~~
chm0617
chm0617 樓主

對啊,喝杯咖啡就是會讓人有愉快的心情

2021-07-18 15:13
chm0617 wrote:
不划算


除非有商業化的想像,只做一台的diy計劃,從省錢出發最終都會發現更花錢

曾經是diy狂,音響、暗房、沾水筆....,上了年紀少了diy熱情,現在想要的東西我都花錢直接買。
chm0617
chm0617 樓主

基於對手磨的熱愛,閒暇之餘把它拆開清潔,順便把玩一下,那也是一種樂趣,市面上有很多類似手磨的電磨,大都不是全金屬的製品,不是很喜歡。

2021-07-18 16:53
we543543

早期音響diy,買市面現成機箱自己用未必合適的工具亂鑽洞,後來畫圖找人折機箱就和您這種很像,多花點錢,但省時又省力。手磨電磨我都有,不會覺得手磨用起來有什麼麻煩而想改電動,但diy的樂趣是另一回事。

2021-07-18 19:50
chm0617 wrote:
喝手沖咖啡也有一段時間了,一直想要嘗試義式濃縮,
但是無奈手骨太細買不起機器,所以只能想想而已,
直到去年雙11前夕時看到廣告 (1Zpresso第三代義式便攜手壓咖啡機)
+(1Zpresso手搖磨豆機 入門大刀盤大容量 全金屬打造 1Z-J系列 雙軸承設計),



把手搖磨豆機改為電動在最近好像成了一股風潮, 許多同好很有興趣, 而且直接著手完成了.
不久之前在版上看到 ugo426大 發表了他的大作, 現在又有版主的傑作.

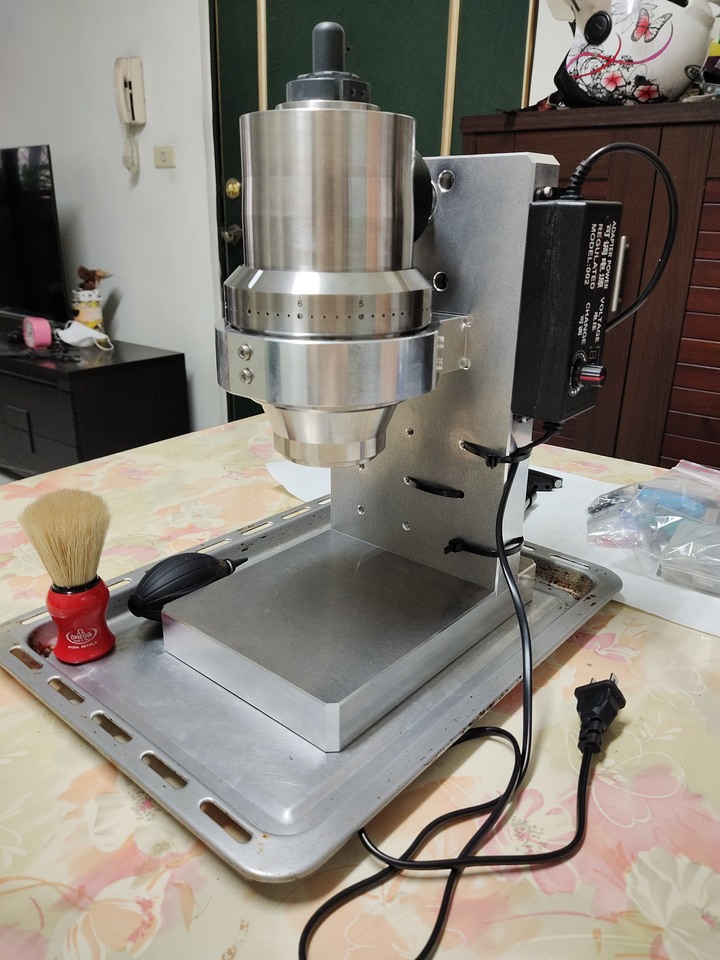

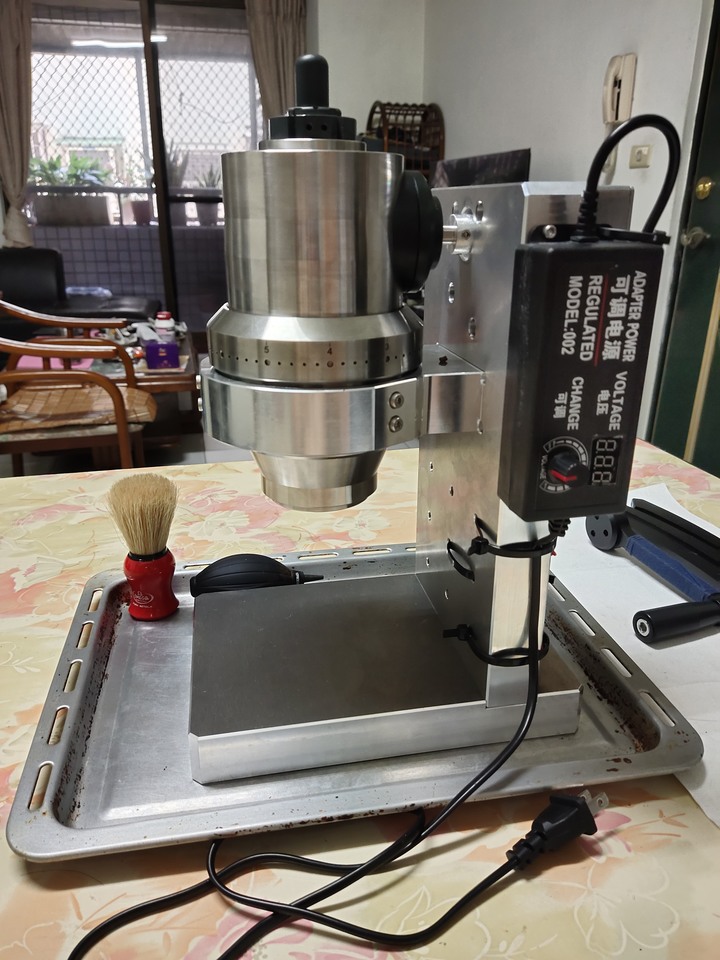

我借下這版也來曬一下昨天剛組裝的電動版Helor 102 ( 還未完善但已可以磨豆了 ),
這是承蒙ugo426大 的幫忙才能完成的.



hwhung

購入102後就有改成電動的念頭, 承您的幫忙, 太感謝了.

2021-07-20 21:42
芭樂熊

請問可以支援圖檔嗎?

2023-08-13 0:57
hwhung wrote:
我借下這版也來曬一下昨天剛組裝的電動版Helor 102...(恕刪)


我還在盼望著海勒哪天能出電機套件出來,hwhung大已經自己先弄出來了。另外這幾天測試187c 鍍ssp red seed刀盤,有鍍層的表面粗糙度相對低很多的樣子,我用電起降低扭力及轉速都轉得很順(原本必需用要最大扭力及轉速),但當然比原來更花時間,給您參考看看。
hwhung

收到, 謝謝您.

2021-07-18 20:55
chm0617
chm0617 樓主

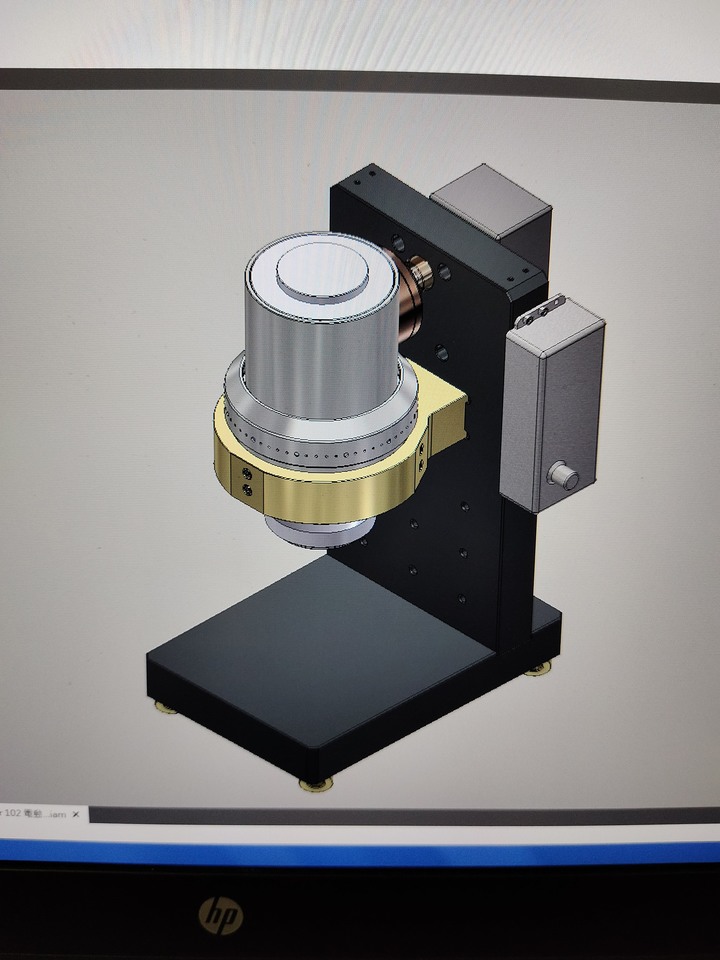

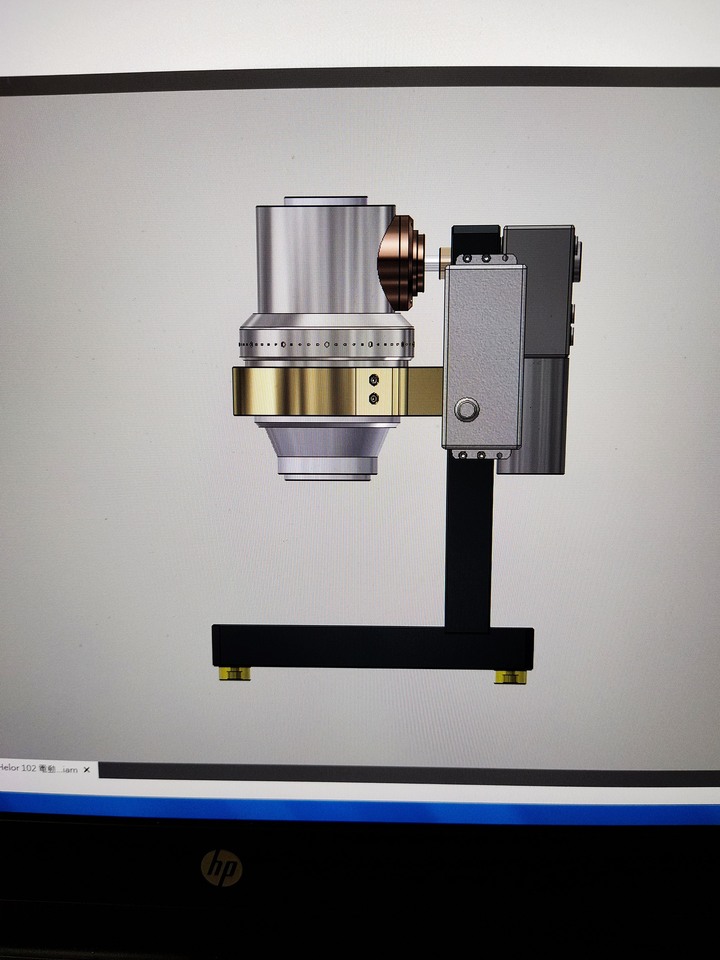

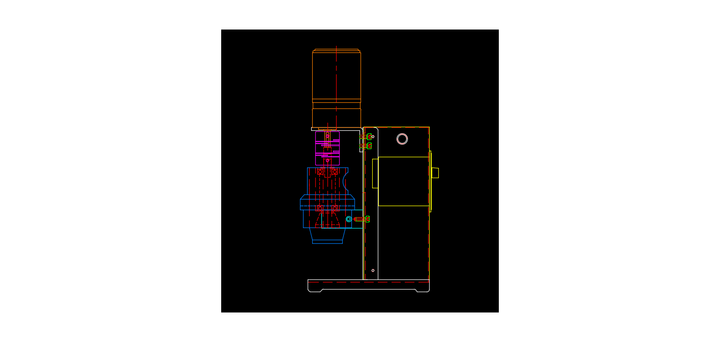

看了hwhung大大的作品後,又看到您分享的helor 102的詳細分解圖,猜想應該是調外刀盤的做法,如是的話那表示軸心是固定的,說不定可直上我這個平台,於是就畫了一張圖......結果是可行的。

2021-07-20 10:09
chuan07 wrote:
我還在盼望著海勒哪天(恕刪)


我手上沒有實品,我用目視的尺寸有誤差,但或許可讓你參考看看。
chuan07

謝謝您的參考圖,不過我對電機方面真的不太懂,也不知道要怎麼弄到固定它的合適尺寸支架,還是不要自己亂搞好了[orz]

2021-07-20 13:20
這個作品很漂亮!恭喜! 相信畫圖和加工花費不少心思。
chm0617
chm0617 樓主

謝謝大大的讚美,剛好小弟工作就是畫圖,至於板金和電機都是請同事幫忙的。

2021-07-20 23:19

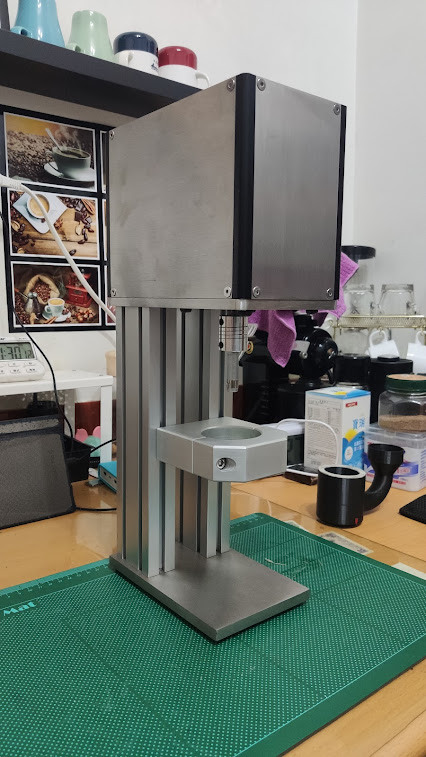

目前我也是跟大大架構差不多,不過我是採用前輩推薦的三相馬達加變頻器,大概的架構都快好了,目前還在設計入豆倉加可吹氣,想要把入豆的位置封閉起來,不然若是小強跑進去這下就給咖啡豆加料了,有機會完成再來分享。







8/18已經完工,整體大概是這樣。
chm0617
chm0617 樓主

期待您的作品,原本也是有此想法,但是入豆倉必須採固定式而作罷,因為我會經常拆磨豆機下來保養,裝回去時會較麻煩(要對角度)。

2021-07-21 13:01

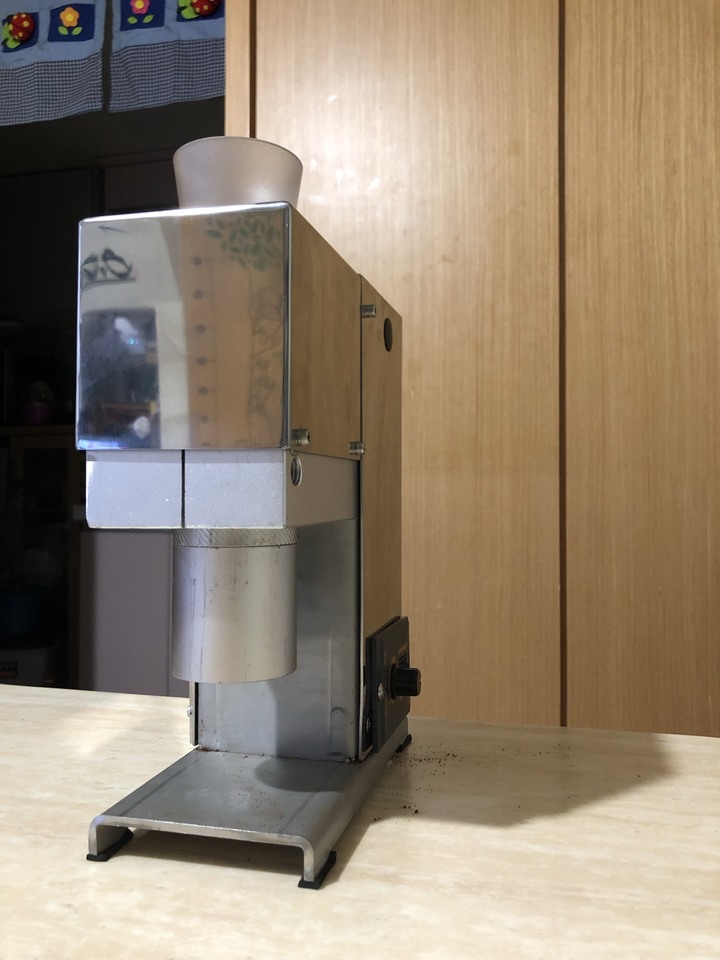

經過這一陣子使用下來算不錯用,但是美中不足的就是高度太高了,
所以就想把它改到後面來,想不到後機殼剛好可以塞進馬達,
就上網買了時規皮帶輪+皮帶,只是等好久才到貨。





https://youtu.be/lgn41mzfkLI
