felixcc wrote:
我剛剛去翻了一下之前...(恕刪)
我依據felixcc大的作法,也買一台來改,改裝的地方跟felixcc大差不多,不同的地方在以液漲溫控開關控制溫度,遠紅外線電熱管與一般電熱管獨立開關,改裝資料如圖
--------

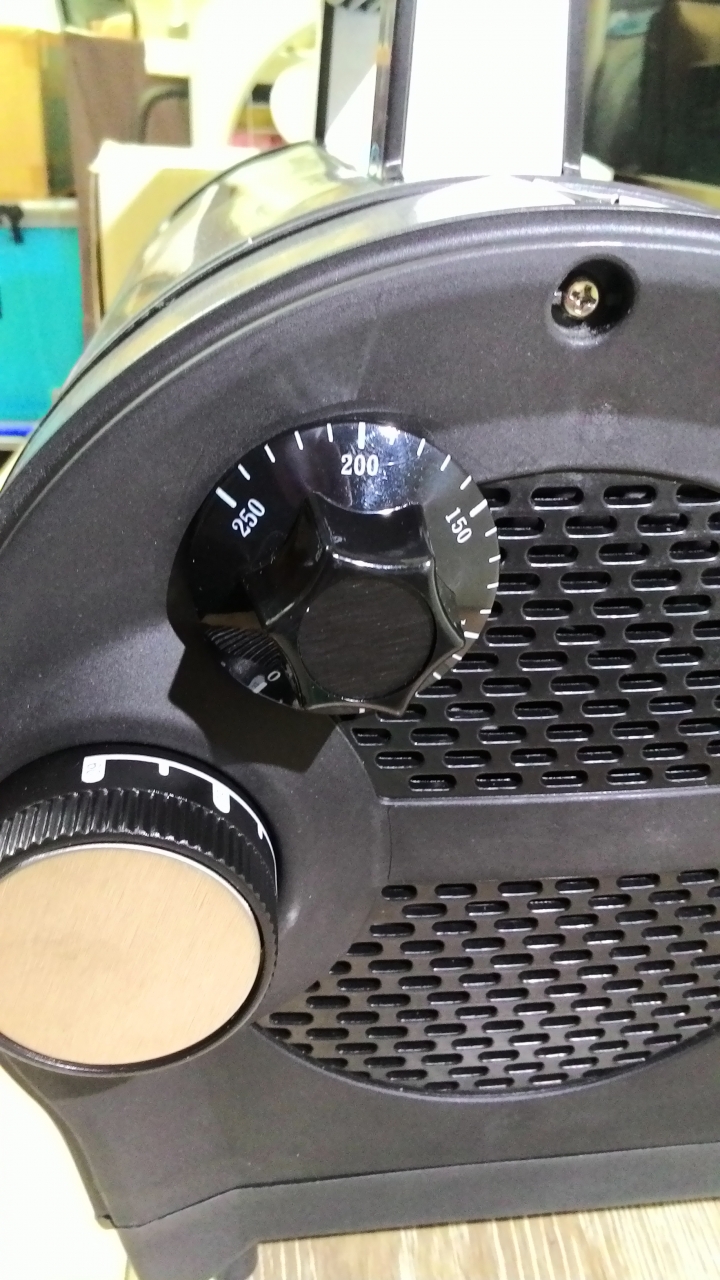

溫控開關0~250度控溫

另一邊設置兩個搖頭開關,分別控制遠紅外線電熱管(625瓦)與一般電熱管(瓦數未知,可能是一般烤箱的瓦數,預估約400瓦),同時廢掉原有的溫度保險絲(216度),但是廢掉有風險,所以現在還想辦法改回去,原溫度控制器應該跟一般烤箱溫度控制一樣,但是很難控制,又有觸電危險,功能也被液漲溫控開關取代,乾脆也廢掉。

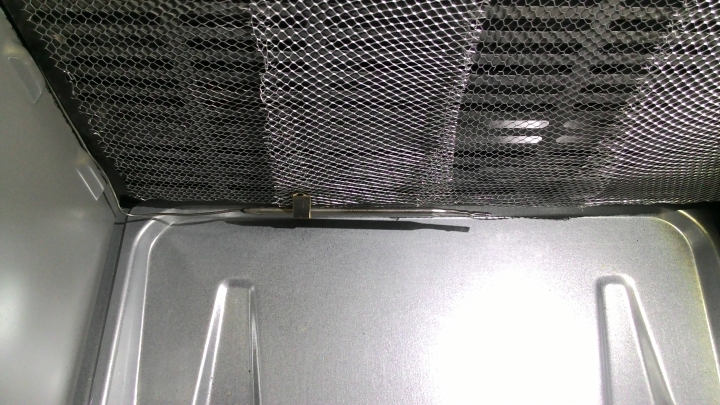

液漲溫控開關sensor固定在下方,本來是設置在上方,結果與溫度計差距比較大,又容易達到250度後停止加熱,造成升溫不穩定。

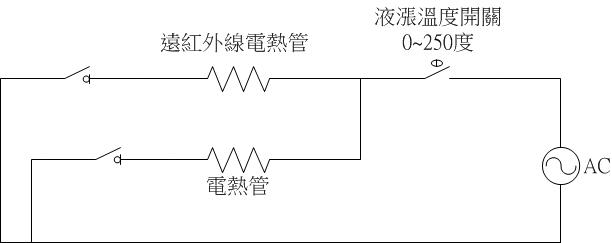

修改的簡易電路圖如下

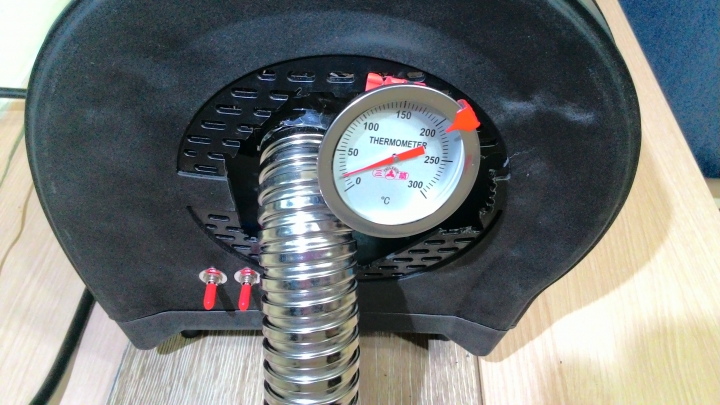

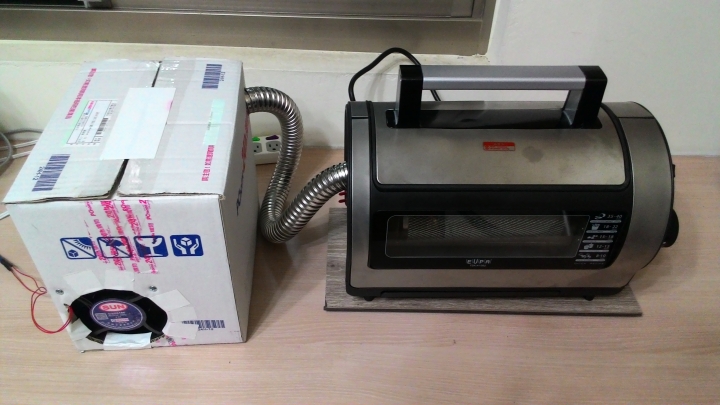

另外加上抽風設備,應該比較像樣一點了


下面的接屑盤可以用來接銀皮,加上抽風設備,銀皮應該不會造成問題。
以上給大家參考。
