HG-one 三相減速馬達電磨改裝 HG-one driven with AC Inverter Powered Gear Reducer Motor (第4頁)

ugo426
個人積分：686分
文章編號：83210117

686分

樓主

2021-10-11 14:30

chuan07 wrote:
我想您誤會ugo大的(恕刪)

謝謝Chuan兄清楚得說明，您也觀察到山寨HG-1的精度問題!
在我的系統上，轉軸的準直性還算OK。
倒是我的發現調整粗細的外刀盤雖然有個綿密的螺牙設計，
我也發現那個調整螺牙的加工公差有點大，好處是轉起來輕鬆，
但是真正磨豆的時候，會晃的卻是外刀盤，可能有50 um左右得晃動!
所以我就將外刀盤旋出來，纏上了5圈的鐵氟龍止洩帶，
旋轉的阻尼與穩定性都好很多，這是所有山寨HG-1我覺得應該都要做的修改。

至於可以調整外刀盤固定座的原版HG-1，似乎這個設計在改版HG-2時修掉了!
我個人覺得還算合理，因為CNC加工的精度一定比手調要好得多!
藉兩張網圖看看改版的設計邏輯，其實還是有所精進的。
第一個是外刀盤座加寬且變成不可調整，直接由CNC加工決定組裝位置的精度，
這個設計好像後期的HG-1就已經有這樣修改的產品上市。

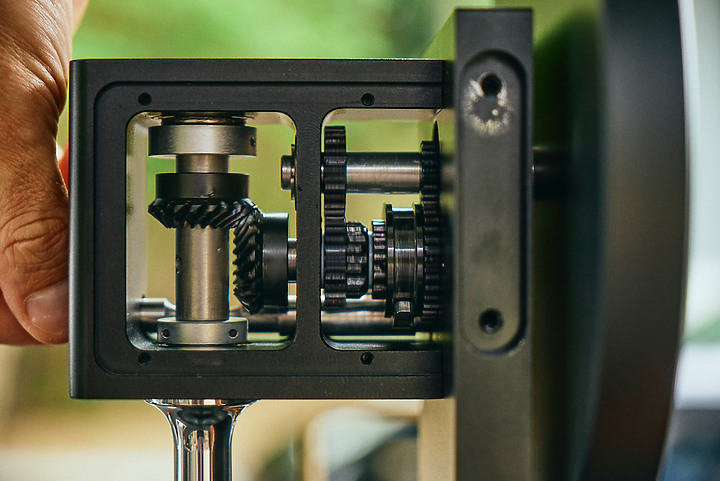

第二則是大改了齒輪箱(其實是"變速箱")的設計，
變速機構的兩組齒輪以及變速機構的設計，讓齒輪箱多了一支轉軸
轉軸則透過兩組齒比不同的齒輪，在有無減速的情況下帶動傳動的傘齒輪轉軸，
這樣有助於固定兩組傘齒輪運轉時兩軸的穩定性，是很好的設計，當然成本也高了!!

點我看大圖

chuan07

chuan07
個人積分：740分
文章編號：83210511

740分

32樓

2021-10-11 15:33

ugo426 wrote:
在我的系統上，轉軸的準直性還算OK。

看來我買的這台精度比較差 orz

最近一直在試著調校,我覺得中軸晃動有可能是傘齒咬合的壓力不均所致,運轉時齒輪的咬合聲音也是一陣一陣的,可能中軸有間隙,在齒咬得較深時把中軸頂向一邊,咬得淺時中軸位置又復元,所以底端刀盤看起來在晃.今天剛訂了些墊片及SKF軸承回來把中軸拆出來調校看看能不能更好地改善.

之前發現外刀盤架的水平也不行,原本想說刀盤墊鋁箔片就可以,但昨天才發現到調整粗細時是連外刀盤也一起跟著轉,所以外刀盤墊鋁箔也沒意義,除非粗細永遠固定.這個要調校就是大工程了,我想到只有外刀盤架固定孔要重鑽,但我沒有精密機器 orz

,ugo大有什麼好辦法

HG-2 & Key 刀盤架採用固定式的這方面我也有留意到,但始終會有公差,如果精度差一點的結果就跟我山寨HG-1問題一樣,還不可調校,這方面還不知道是好事還是壞事,要看出來後用家的反應了.

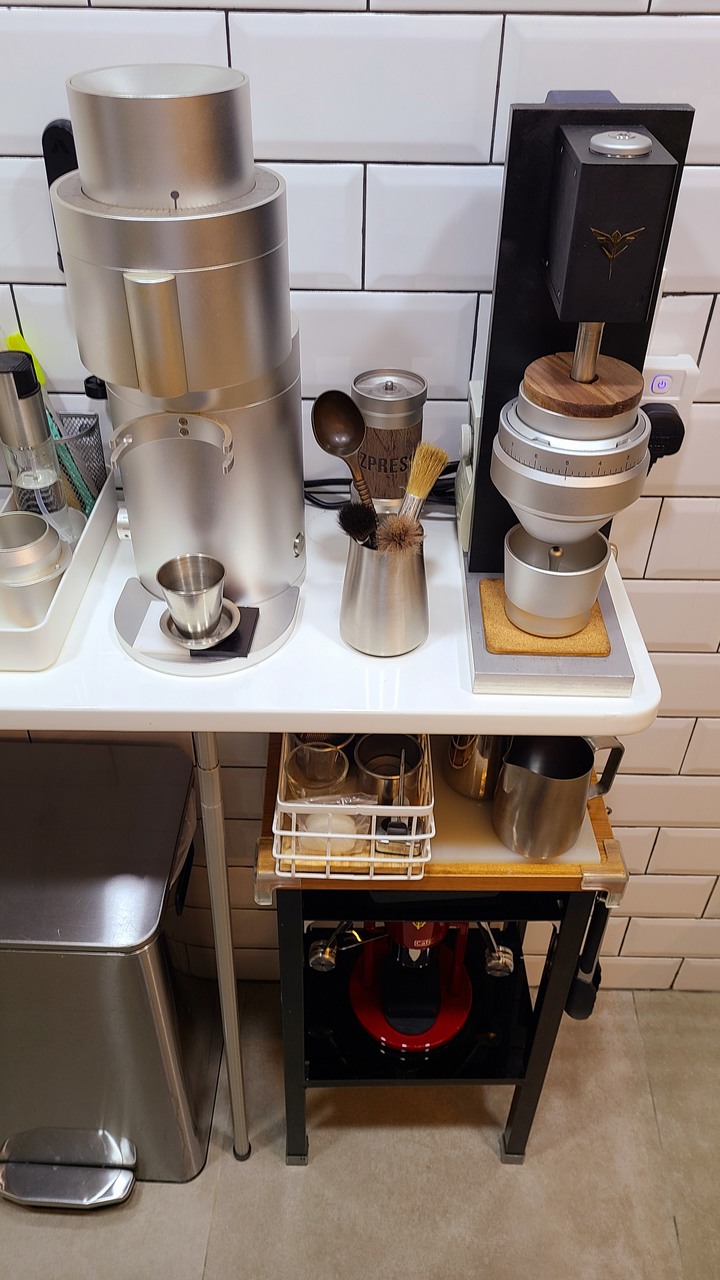

跟Lagom P100 2台擺起來還滿好看的

ugo426

ugo426
個人積分：686分
文章編號：83210930

686分

樓主

2021-10-11 16:42

chuan07 wrote:
看來我買的這台精度比(恕刪)

P100和HG-1兩台佔的底面積差不多! 真好看~~

將中軸換成好的軸承應該有所幫助，只是我沒有勇氣敲出已經固定好的軸承!!
您可以先將刀盤螺牙先纏鐵氟龍止洩帶，穩定性就會提升。
但是中軸晃動的問題真的很難，這是這台機器先天設計的結構問題。
除非進豆口的地方再加一固定軸承，但這必須事先設計好，否則無法用改裝完成!

chuan07

外刀盤架的粗細調整螺紋已纏了止洩帶了.如果我中軸調校成功的話再來分享,但外刀盤架的水平問題也要處理,再來慢慢解決看看[笑]

2021-10-11 16:59

ugo426 樓主

個人感覺刀盤架水平應該不會跑掉，可能是中軸偏移造成看起來水平不對。可能先處理中軸，若只是調水平的話，也許可以墊外刀盤上緣，直接處理水平。

2021-10-11 17:12

ugo426

ugo426
個人積分：686分
文章編號：83222139

686分

樓主

2021-10-12 22:01

看了Chuang的分享，想說也來拍一段中軸旋轉的樣子，可以看看
這影片變頻器設定在60 Hz，內刀轉速大約是43 rpm，
刻意留了一點縫隙，以便觀察晃動，結果看來晃動並不明顯，
反而不影響研磨的中央墊片晃的還大一些。

晚上手機打燈拍攝，品質就多包涵。

chuan07

chuan07
個人積分：740分
文章編號：83223830

740分

35樓

2021-10-13 7:37

ugo426 wrote:
刻意留了一點縫隙，以便觀察晃動，結果看來晃動並不明顯，...(恕刪)

看樣子我買到機皇了....

前兩天再拆開齒輪箱觀察，發現傳動軸向下傾斜，然後我把中軸的齒輪鬆開將把它的位置提上一點鎖緊，讓2個齒輪咬合更緊一點後，晃動有再進一步減少一點。等訂的零件到了之後應該會把齒輪箱全部拆開調整看看。

然後另一個發現是我的中軸的尺寸只有14.9mm左右，而套上的不明品牌軸承6202是15.0mm，這間隙應該是造成齒輪咬合力不均時讓中軸晃動的主因。

ugo426 樓主

是的，軸承間隙往往是晃動元凶。我收到之後發現兩組傘齒輪當初組裝的垂直性不夠好，上鋰基油脂的時候，也有調整了一下傘齒輪垂直度。這機器的結構應該比新版更容易DIY，也期待更換培林後的效果，拭目以待。

2021-10-13 8:37

chuan07

chuan07
個人積分：740分
文章編號：83289803

740分

36樓

2021-10-20 15:03

之前訂的SKF培林及墊片送到，今天剛好請假，上午把整機拆開並換上新培林。

調校了一整個上午，但調校結果不是很理想，比之前好一點，但差異不算太大，內刀盤依舊難以置中，運轉時依舊也有小晃，看樣子機子本身精度差的話，能調校的範圍也有限，錐刀同軸度真的像魚大在HB上說的要靠工廠的加工精度，所以我才去搶了台MC4回來笑到噴淚

ugo426 樓主

看來您真的買到了陸製品中，品管不良的那部份。我買的價格高一些，運氣就好那麼一些。

2021-10-22 19:15

chuan07

是啊，陸版真的要靠手氣。不過我買這台主要也是多付187c刀盤想玩玩看，並不後悔買下它。不過調校後也只是小晃，豆子進去有阻力可能就不太晃了，其實用還是可用的[笑]

2021-10-23 9:30

chuan07

chuan07
個人積分：740分
文章編號：83342078

740分

37樓

2021-10-26 13:28

看樣子原版HG-1軸的直度也沒有多好(1分39秒處)

這幾天還是一直在試著調校,最好的狀態是刻度在8-9之間才不會磨刀,想再調校得更好時,結果更差,且調不回去刻度8-9磨刀的狀態,外刀盤水平也動不了,看樣子同軸度要完美調校難度真的很高,我的Helor102退2大格多就沒有磨刀聲,看樣子精度確實比它好多了,開始想對Helor102動電機化的腦筋了

前陣子問Option-O Helor stance是否會再出電機套件,但回覆我說以不會再出了 orz

ugo426 樓主

Helor 102是一個不錯的架構，機器有四倍減速比，可以用一般的DC減速馬達驅動。之前hwhuang的那台102也在我家一段時間，是一台設計得宜且不太有靜電的機器，這改裝也需要仰賴一些機加工。

2021-11-01 15:06

chuan07

chuan07
個人積分：740分
文章編號：83370792

740分

38樓

2021-10-29 14:51

閒暇時在想HG-1這種吊鐘式磨豆機要怎麼改善中軸的穩定度,結果想到如果取消直角轉向,中軸直接由中空減速箱帶動,並縮短軸的長度的話,應該是可行的,但這樣改的話,只剩下刀盤架是原來的,其它都要重做

ugo426

ugo426
個人積分：686分
文章編號：83393041

686分

樓主

2021-11-01 14:56

Chuan兄真的是很有心，不過您這樣修改簡直是重新打造了一台機器!
我的想法比較簡單，原本想要在內刀盤上方多加一個培林固定中軸(培林#1)，
這樣最簡單! 但是想想還是需要一些機加工，就作罷了!

若要完整的維持中軸準直性以及剛性，可以簡單這樣修改便可!
借用一下您的圖!

打斷中軸，接上聯軸器，下半截用兩組培林重新定義準直性!
這樣中軸受力的力矩變短，剛性加強，磨豆穩定性應該就可以確定了!

加工上也應該更方便一些!!

點我看大圖

ugo426 樓主

這麼粗壯的中軸會歪掉，很顯然是外力造成的! 找原廠指出問題，直接買一支中軸最方便，成本也應該最低!! 上週幫朋友處理一台DC馬達驅動的磨豆機，中軸轉子線圈燒毀，反應後也順利取得零件修復!

2021-11-02 9:09

chuan07

跟賣家要了一根新的中軸,不過沒庫存,可能要年底才能給我,到時再來調校看看吧.

2021-11-05 16:26

ugo426

ugo426
個人積分：686分
文章編號：83475900

686分

樓主

2021-11-11 14:18

使用了這改裝的機器一段時間，基本上是滿意的!
除了磨豆時有時候會跳豆，小豆屑會彈出來外，
最大的困擾就是進豆了!

豆槽上方的空間有點侷促，因次若用triple的濾杯直接進豆，
總是會有點卡到，並且要倒個幾次才能倒完，有時還會撒個兩顆到外面!

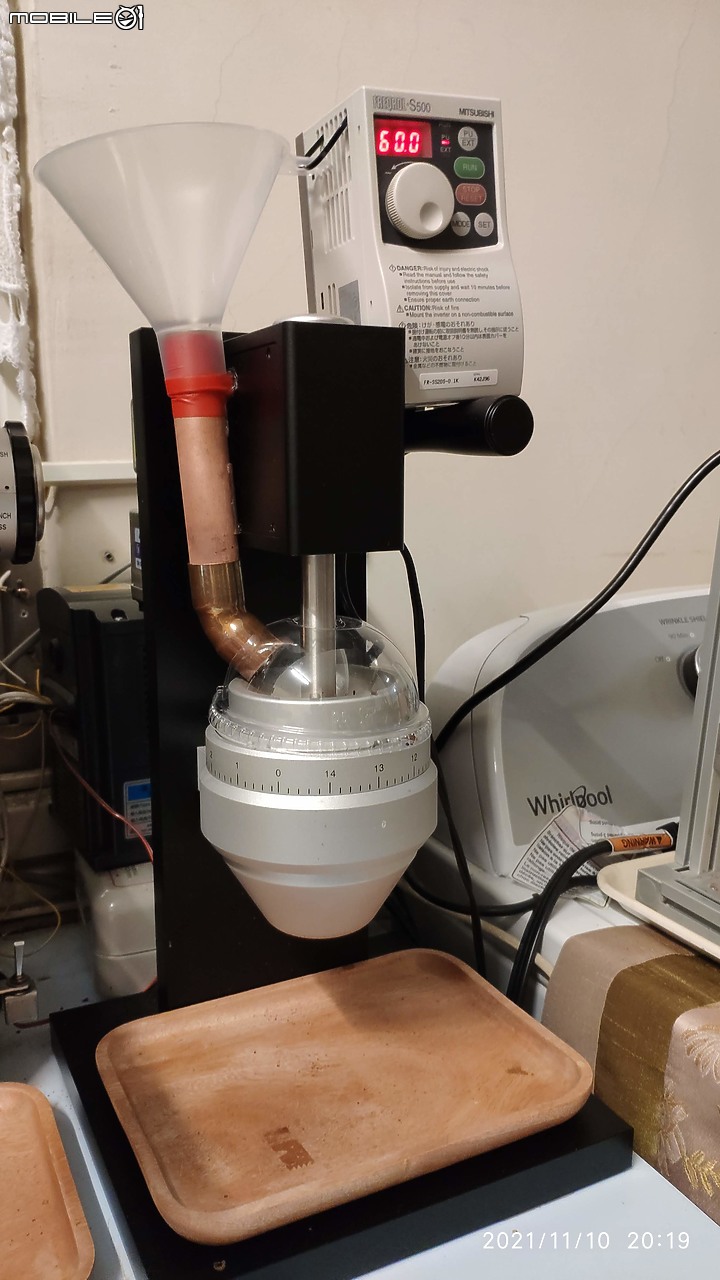

索性想要解決這問題，因此買了一個化工用的粉體漏斗
配合了7分銅管和135度的接管，做了一個進豆槽!
配合著星冰樂的杯蓋! 挖了個洞!! 就可以順順快速的進豆了!
很方便的修改~~ 同好可以參考!

後記: 可能用中杯的杯蓋可能會更合身一些!

點我看大圖

ugo426 樓主

哈! 實用性第一~~~ 省下倒咖啡豆的時間... 無價...

2021-11-12 8:52

ugo426 樓主

實際使用進豆槽以及防跳豆的蓋子一個月，真心推薦要做！整體操作流暢度大非常多，並且從沒有遇到過扭力不足的現象！怎麼做都好，先啟動後，順暢的進豆，就很值得！

2021-12-12 21:37
