mine_snoopy wrote:
我設定了139/140...(恕刪)

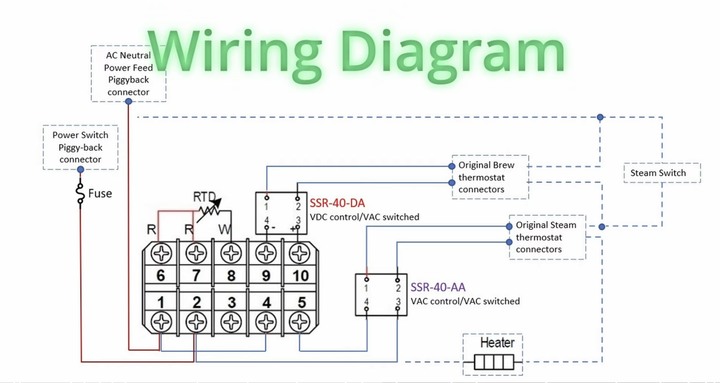

我參照Auber PID的安裝說明書第26頁雙控制電路圖
https://www.seattlecoffeegear.com/assets/files/silvia-pid-installation-guide.pdf
發現他是接在3號位，5號位是控制預浸
是Auber自己魔改的預浸和雙控制
而那位BLOG文章的作者接在5號位是因為他自己魔改的PID

從他的影片開頭文字可以看到
XMT7100和XMT720都只能單控制
Auber雙控制是自己魔改出來的
很抱歉讓大家多買一個SSR

其實他的BLOG也有提到只是是波蘭文我沒有用GOOGLE翻譯認真看
以下是GOOGLE後的說明
"如果您希望 XMT7100 同時控制沖煮和蒸汽溫度，我們必須對其進行轉換，以便第二個輸出也在觸點上提供電壓，而不僅僅是短路我們提供給繼電器的電壓，從 XMT7100 控制器上拆下繼電器並按照圖片製作跳線"
如果你有焊接能力也可以自己魔改
會焊接的應該覺得滿簡單的
參照他的2個影片
還有影片說XMT7100的接地是假的，所以Auber的接地線也是自己魔改的

mine_snoopy

mine_snoopy
個人積分：0分
文章編號：87499750

0分

22樓

2023-05-20 19:10

意思是我要拆掉現在使用的PID 繼電魔改，就可能dual SSR?

alan81512 樓主

不考慮裝個DIMMER用預浸嗎，只要100~200即可改好，裝PID只是為了方便性、穩定度，不會比沒裝PID但操作熟練的人煮的好喝，但裝了DIMMER會

2023-05-20 19:44

mine_snoopy

其實我不太懂接線，要有圖片及接好線的圖我才看明白🫠

2023-05-20 23:33

alan81512

alan81512
個人積分：192分
文章編號：87504752

192分

樓主

2023-05-21 19:34

mine_snoopy wrote:
意思是我要拆掉現在使...(恕刪)

DIMMER(調光器)的接法就是把DIMMER的2條線接長並分別接上250頭的公和母
然後把silvia的幫浦紅色線(火線)的母頭拆掉接到DIMMER的公頭
DIMMER的母頭接到silvia的幫浦上
就這麼簡單

mine_snoopy

謝謝，我有空再試，現在享受Pid 中😁

2023-05-21 23:57

mine_snoopy

mine_snoopy
個人積分：0分
文章編號：87513576

0分

24樓

2023-05-22 22:35

https://youtu.be/-Zii6tPGTXs

樓主如果我用這方法接線可以分開控制兩個SSR 嗎

alan81512 樓主

www.reddit.com/r/gaggiaclassic/comments/ym9mp2/good_day_i_would_like_to_make_a_dual_ssr_for/

2023-05-23 19:26

mine_snoopy

謝謝樓主，空歡喜了😝

2023-05-24 0:15

gigi1113

gigi1113
個人積分：21分
文章編號：87516164

21分

25樓

2023-05-23 10:58

alan81512 wrote:
你這台其實是V2的V1...(恕刪)

聽您解說，看來我就不用再執著換不換蒸氣頭了拇指向上

weird@

weird@
個人積分：725分
文章編號：87598826

725分

26樓

2023-06-04 20:00

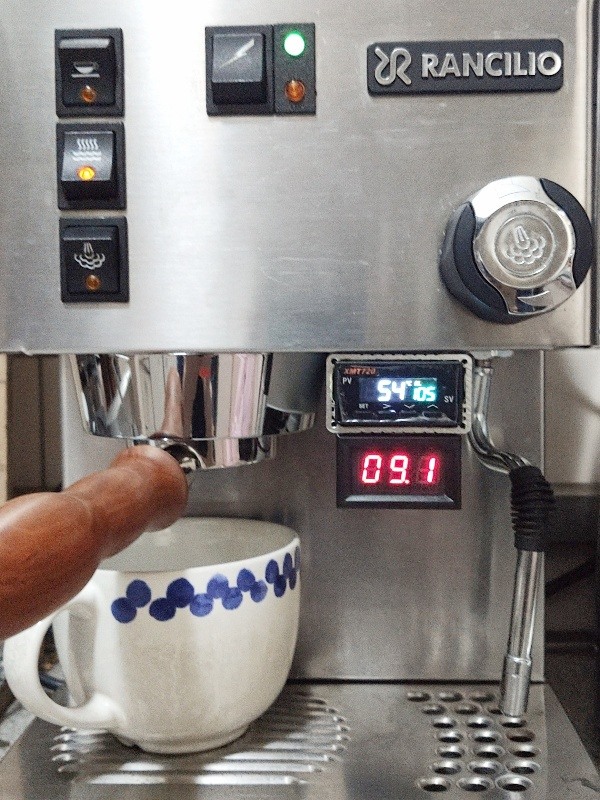

幾年前剛買這台機子時，即參照站上的分享改上冲煮PID及調光器。

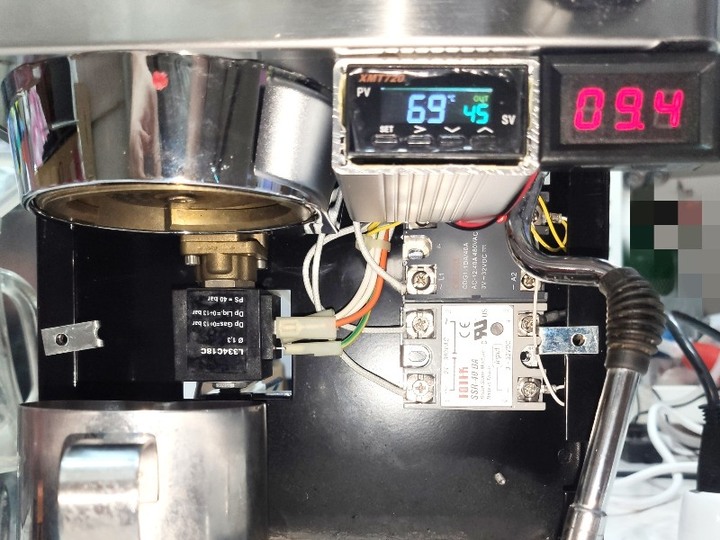

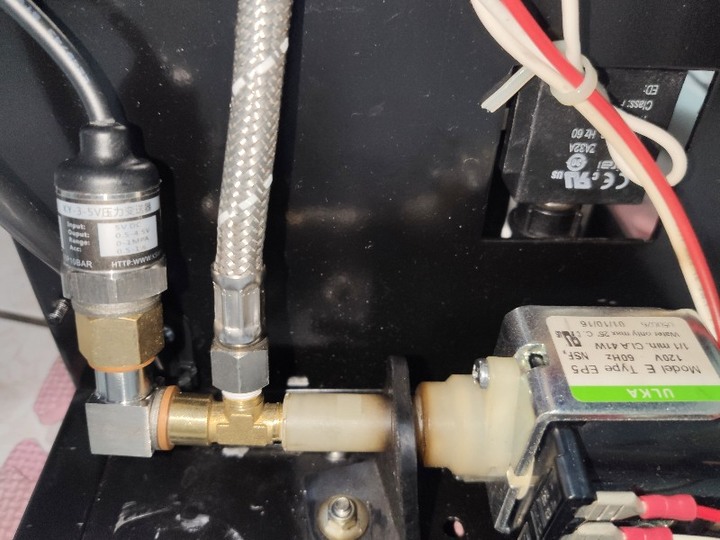

最近拆開做大保養，參考了這樓追加改上蒸氣温控，壓力錶，手動預浸開關。

weird@

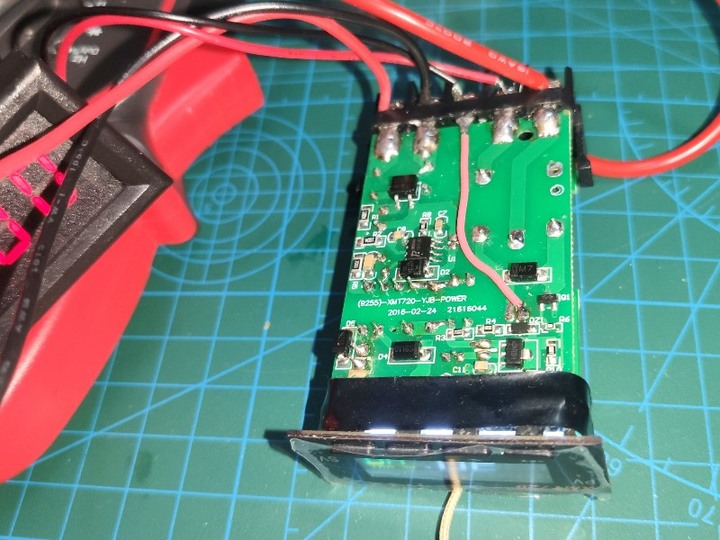

XMT720 dual SSR的改法和影片中XMT7100是一樣的。壓力表可吃8~24V，由3,4pin取電。

2023-06-05 22:59

weird@

手動預浸開關看過影片後就順手改了，拉一條線從電磁閥到沖煮開關而已。

2023-06-05 23:02

mine_snoopy

mine_snoopy
個人積分：0分
文章編號：87643411

0分

27樓

2023-06-11 16:04

謝謝大神

weird@ wrote:
幾年前剛買這台機子時...(恕刪)

gigi1113

gigi1113
個人積分：21分
文章編號：87737250

21分

28樓

2023-06-26 18:22

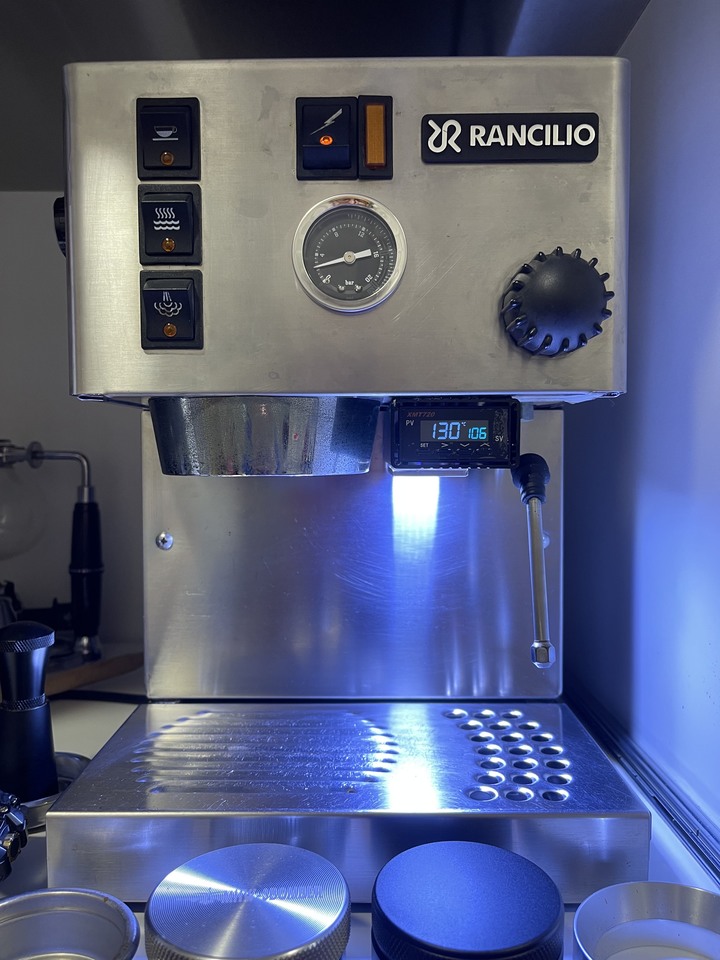

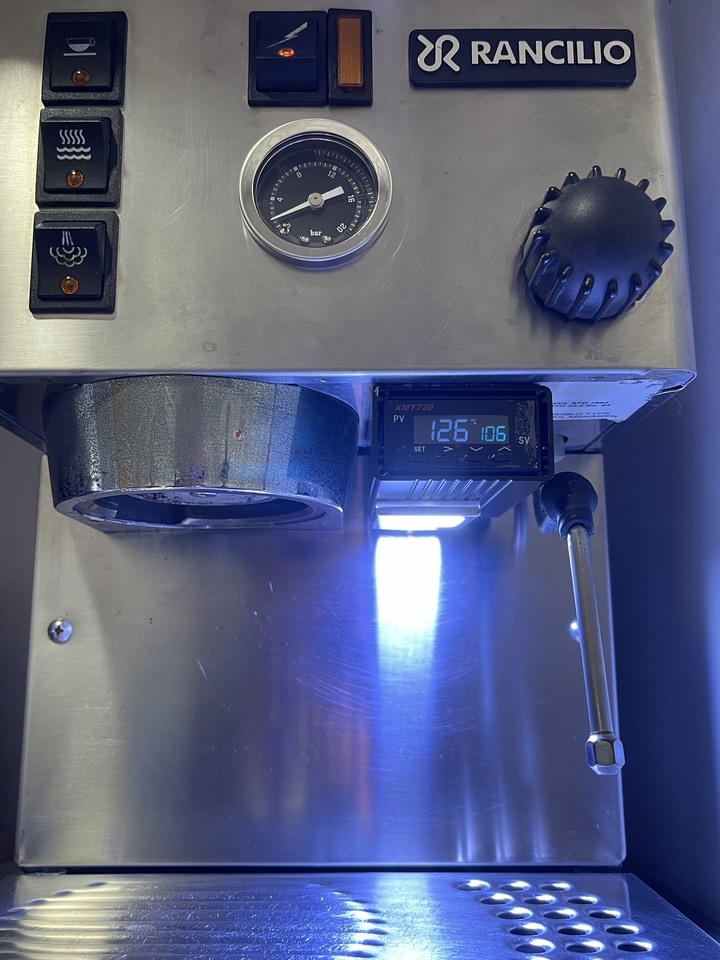

😄希望以後不要再忘記關機了！

補足機器上那個小小的電源指示燈⋯⋯😄

補充加裝LED的材料，如果還沒改的可以一次壓接線材會美觀一點

如果PID的材料都有，再多壓接兩條母插頭的線，直接插上AC變壓器的110V公頭，然後接到power switch上的紅、黑線。

接下來剪掉撥開變壓器12V輸出的線，紅黑接LED紅黑線即可。

我把正面不鏽鋼板拆開，黏在後方的空間固定，整理好線材即可。

開機就亮燈了！

12V汽車室內燈 <實際是白光不是藍光，不想太亮的就買暗一點>

110 to 12V 1A

Enjoy !

JimBau

JimBau
個人積分：400分
文章編號：87787375

400分

29樓

2023-07-04 14:13

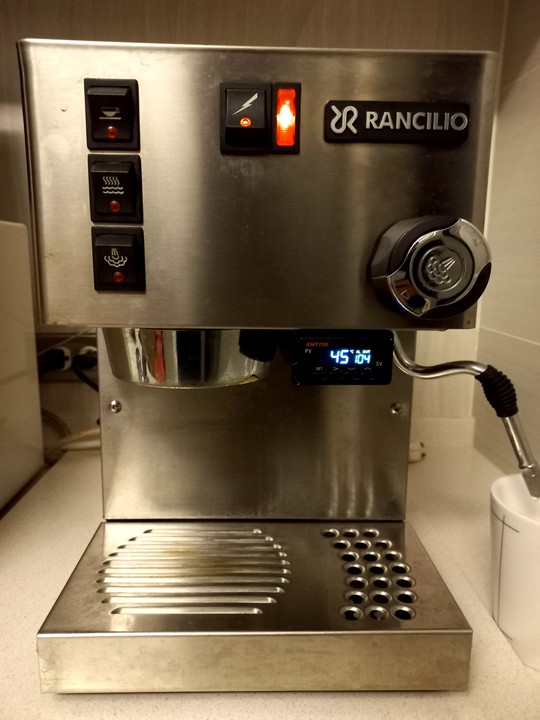

感謝各位先進分享，也跟進改了PID.

alan81512 wrote:
我參照Auber PID...(恕刪)

alan81512

alan81512
個人積分：192分
文章編號：87971140

192分

樓主

2023-08-02 22:49

我有個想法但沒實際操作
不知有沒有大神(白老鼠)願意實驗看看

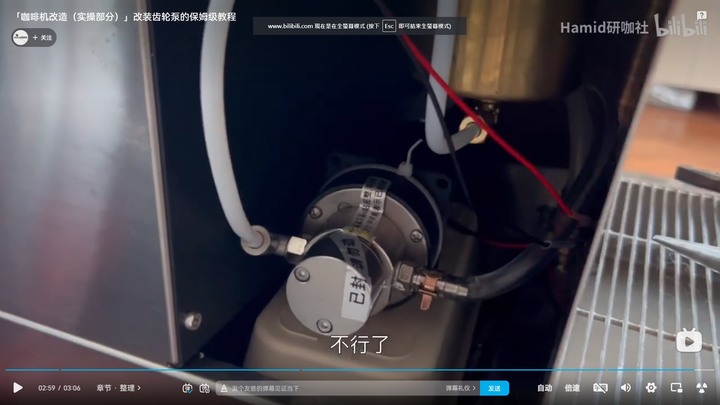

就是silvia改齒輪泵，完美變壓壓力穩定
參考好幾個影片
https://www.bilibili.com/video/BV14N411D7NJ
https://www.bilibili.com/video/BV18v4y1N7Gp
https://www.bilibili.com/video/BV1Sa411x76x
https://www.bilibili.com/video/BV1Dv4y1N7J4
https://www.bilibili.com/video/BV1Uo4y1g74V

齒輪泵是"欧瑞克MG204XK/DC24"
淘寶可以買到殺肉件大約2500台幣或是鹹魚買
欧瑞克官方購買5000台幣
https://item.taobao.com/item.htm?spm=2013.1.0.0.388ef077sTh8tf&id=18392513319
台灣找到詳細說明書https://www.symtek.com.tw/product/magnetic-drive-gear-pumps/
MG204XK/DC24 10barMax 70W G1/8”

根據官方給的尺寸
長大約16.5公分，silvia原本震動泵的空間應該是放得下的
寬6公分但還要加上出入水口的接頭，不確定夠不夠
高一定會頂到黑色擋水板，應該可以要凹一下就過了
但這個影片"1:30"對比震動泵尺寸看起來真的不大
https://www.bilibili.com/video/BV1pe4y1e7Fm
SSR要改裝到垂直的那片鋼板，或是卸壓閥旁邊

水路部分
第5個影片是有加裝"單向限流閥"的，silvia改齒輪泵流量應該會改變
ULKA震動泵一開始的最大出水量是650ml/1分鐘，齒輪泵是1000ml
但是單向限流閥影響的是建壓時間
https://www.bilibili.com/video/BV1zo4y1K7jk
https://www.bilibili.com/video/BV1r84y1E7TY
應該可以靠直流調速器調整一開始不要最大輸出功率(水量)
才不會導致過大的水流沖散粉餅
或是上二次粉水網比較好

入水口G1/8
震動泵那個頭應該叫奶油嘴、黃油嘴 (第2個影片)
管子要另外買一條替換原廠的，原廠的管應該是不夠長的
應該把過濾頭和尾裝上新管子就行
或是不裝原廠尾直接接上黃油嘴然後再上束帶拉緊做第二重保護
看惠家那些廠牌是這樣做

出水口G1/8
應該可以直接接那個改壓力表的三通
一頭壓力表，一頭原廠不鏽鋼編織管
但怕的是原廠不鏽鋼編織管不夠長，或要在加裝單向限流閥
根據影片應該可以是原廠管那個方向

怕的是加上接頭超出silvia的寬度了

電路
震動泵2條線接 - 110v轉DC24V直流電路板 - 直流調速器 -齒輪泵
或是像第一個影片一樣自己焊電阻和電位器，但我是不太懂電路看不懂
感覺黑色的擋水板是一個問題
因為不裝上方就是水箱，電路部分就要弄到別的位置
然後接齒輪泵的部分加強絕緣
不然就是擋水板自己DIY了
直流調速器要有合適位置或是鑽孔
調速器像影片第2個那麼美觀的應該要問下博主
