楊家900系列變頻調速改機測試 (第11頁)

Zeno31

Zeno31
個人積分：0分
文章編號：71711549

0分

101樓

2019-01-13 20:02

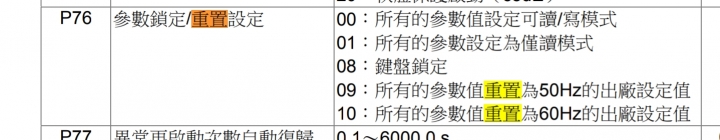

Mahlkonig Guatemala 應該跟23樓貼的改法差不多吧？我也是台達變頻器VFD-M,我猜會不會是啟動電容沒拆掉,有試過用P76重置變頻器參數嗎？

tea5914 wrote:
今天以50hz,10hz...(恕刪)

ugo426

ugo426
個人積分：686分
文章編號：71711731

686分

樓主

2019-01-13 20:25

tea5914 wrote:
今天以50hz,10hz...(恕刪)

有好的磨豆機應該可以分辨出快慢磨的差異
尤其又有好的味覺辨識力，真好。

Mahlkonig的機器馬達中都有溫度開關，過熱會直接跳開
不過，在這個現象發生前，變頻器會先有錯誤訊息出現！！
變頻器會跳脱，機器通常會有紀錄，可以看看是否是ＯＬ過載的錯誤，
若是的話，可能因為初期扭矩不足，導致馬達沒有運轉而過熱。
若先投豆再研磨發生跳掉，先運轉則部會，那有可能是起始的扭矩不足。

若是台達的變頻器，可以參考51樓的說明（其他廠牌也可以找說明書設定）
將起始的扭矩升高，就不會發生卡住的狀況～～
或是您也可以設定頻率爬升率，應該很有得玩。

ooocjoe

ooocjoe
個人積分：7分
文章編號：74534591

7分

103樓

2019-09-02 17:19

S.A.G. wrote:
Daniel 大真是...(恕刪)

不知S.A.G.大是否改裝完成了呢....
我找不到Anfim S.C. 的線路圖....

S.A.G.

S.A.G.
個人積分：1707分
文章編號：74539581

1707分

104樓

2019-09-03 5:58

ooocjoe wrote:
不知S.A.G.大是...(恕刪)

因變頻器的位置問題，所以一直還沒有動手；不過 Anfim SC 的線路接法很單純，請問您有拆開過了嗎？

ooocjoe

ooocjoe
個人積分：7分
文章編號：74559557

7分

105樓

2019-09-04 15:35

S.A.G. wrote:
因變頻器的位置問題，...(恕刪)

還沒拆...想說看能不能研究好再拆....不然拆開沒弄好卡住....
要不要裝回去都頭痛....

ooocjoe

ooocjoe
個人積分：7分
文章編號：74581164

7分

106樓

2019-09-06 11:36

ooocjoe wrote:
還沒拆...想說看能...(恕刪)

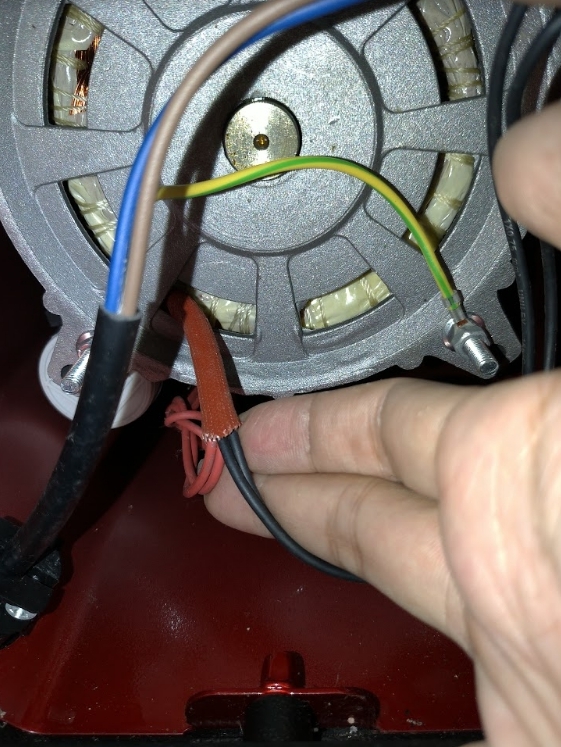

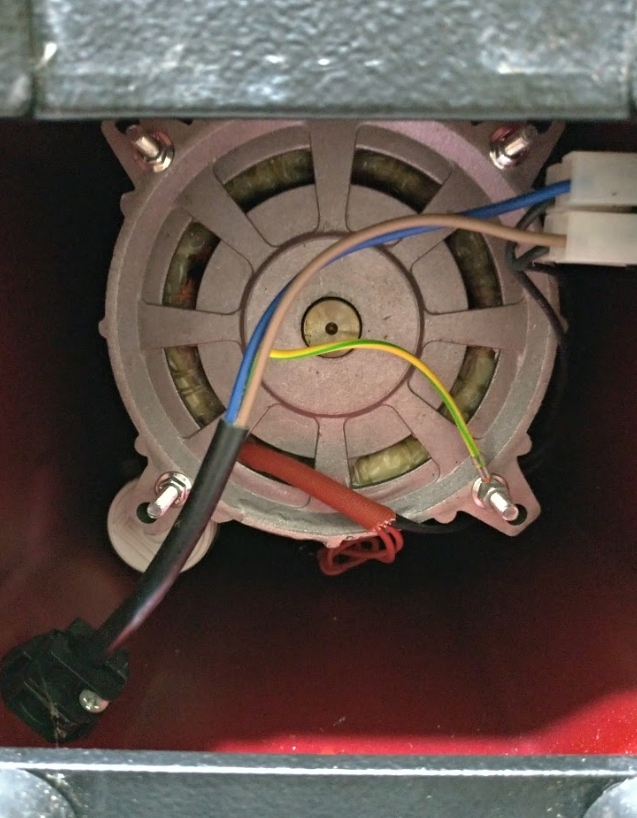

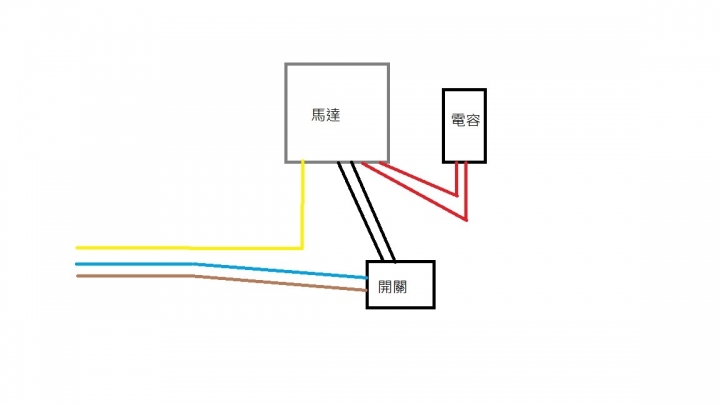

線很簡單....大概畫一下線圖....
但還是不懂線要怎麼接

alexhyh_m01

alexhyh_m01
個人積分：43分
文章編號：74585356

43分

107樓

2019-09-06 16:49

依照片內容看來，黃綠線應是接地可以不動它。

黑色兩條可以標示為黑1及黑2，紅色兩條可以標示為紅1及紅2。

將這4條線拆開用萬用電表的電阻檔以黑1及黑2為主，每兩條量一次記錄量到的電阻值。

量到最大值的那兩條接 W 及 V 。

量到次大值的那一組，沒有接到 W 或 V 的那一條接 U。

如果開機後是反轉的將任兩條線交換看看。

ooocjoe wrote:
線很簡單....大概...(恕刪)

ooocjoe

ooocjoe
個人積分：7分
文章編號：74593506

7分

108樓

2019-09-07 12:52

alexhyh_m01 wrote:
依照片內容看來，黃綠...(恕刪)

好的...謝謝您

q685220

q685220
個人積分：225分
文章編號：74596029

225分

109樓

2019-09-07 17:51

ooocjoe wrote:

線很簡單...(恕刪)

變頻器如果有可操作正轉或反轉..其實就沒差了..只是操作時按對就好...

ugo426

ugo426
個人積分：686分
文章編號：74830547

686分

樓主

2019-09-28 14:59

ooocjoe wrote:
線很簡單....大概...(恕刪)

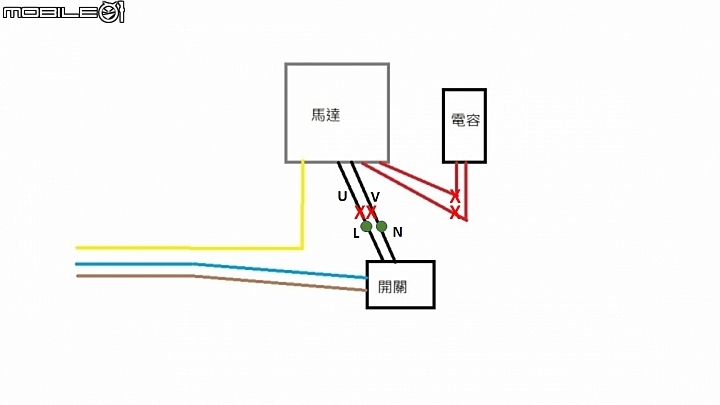

可以參考下圖進行修改連接
剪斷線後，綠點接變頻器的電源輸入LN
電容那兩條線應該有一條與U或V是接在一起的
找出來~~~ 留空
若發現那兩條電容的接線與UV都不導通的話
就找一條與V接在一起
剩下那一條接W
