clioas wrote:

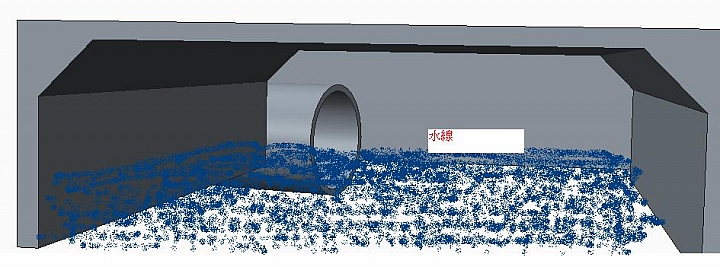

畫個簡易3D圖示Nu...(恕刪)
我是覺得是Nuke畫的比較像我想像的, 原來的方管是後來做的, 一開始已經存在圓管, 而做了方管後, 把圓管切了, 而上方也補了水泥, 所以並不會有露出管厚的情況, 所以看起來是一體的, 我也不認為會有人做一段穿出來的管子, 那個感覺還蠻怪的...而且F管如果是另一條管子, 其水痕的線應該跟其他的等高, 不會只有那麼低才對...
clioas wrote:
畫個簡易3D圖示Nu...(恕刪)
Clioas+1
我也來看圖說故事一下(沒能到現場CSI很遺憾..).
若F管北到南斜插入,為何F管內&外會有不同水痕跡(水面上的水痕外部較高),另外F管內附近有光影?
我(蝦)猜是F管斜插入,光線進入,讓F管內部乾的比箱涵牆壁快,所以水痕跡不見了,而且產生光影.
我還是很好奇右側如何接上C1.另外這裡為何會積水?C箱涵底部的傾斜方向不是應該是水流方向嗎?
我相信所有的編號一定有他的規則,我本來想會不會用東西向或南北向決定單雙號,但後來發現有些1-X的道路會互相交會,所以編號和東西南北無關,再仔細看,終於找到編號原則:所謂的X-Y號道路,X的數值取決於計畫中道路的寬度!
請注意這兩份計畫(其實也是同一份)中道路的寬度:
60年代編定的高雄市岡山子地區都市計畫說明書,請注意附表3的都市計畫道路表.
崗山仔都市更新計劃
在這計畫裡面,所有的:
1-Y號道路,路寬不小於30公尺.
2-Y號道路,路寬25公尺.
3-Y號道路,路寬20公尺.
4-Y號道路,路寬15公尺.
5-Y號道路,路寬12公尺.
7-Y號道路,路寬12公尺.
8-Y號道路,路寬10公尺.
9-Y號道路,路寬10公尺.
因此所謂的2-2號道路,它的路寬應該是25公尺.而二聖路的路寬如果也是25公尺,就有可能是崗山仔2-2號道路;如果是20公尺,那二聖路就應該不是2-2號道路了!
