隱藏實力?陸射劍二射程超過15公里!? 影片最後計算飛行時間將近1分鐘,研判射程超過15公里!


陸軍執行年度飛彈精準射擊訓練,中科院研發量產的「野戰防空系統」(陸射劍二飛彈)在屏東九鵬基地首次參與實彈射擊訓練,發射4枚實彈均中靶機。

軍方原本預計4月9日在屏東九鵬基地首次參與實彈射擊訓練,因天候影響延遲至今。15號上午9時許開始試射,吸引許多軍事迷圍觀,總共發射4枚實彈,全數命中10公里外靶機。

陸射劍二為天劍二型飛彈衍生型,系統由接戰管制車、相列雷達車(中科院自製的蜂眼雷達)、發射車及運彈車組成,以通信系統實施構連,由接戰管制車指揮,執行目標偵蒐、航跡融合、威脅評估、目標分配及接戰任務。

軍方從4月初執行年度飛彈精準射擊訓練包括雷霆、神鷹、神弓操演,並實彈射擊地獄火、雷霆兩千、刺針飛彈等各式彈藥,但較特別的是,編列於「海空戰力提升計畫採購特別條例」預算中的「野戰防空系統」(陸射劍二飛彈),去年5月由國家中山科學研究院交裝陸軍後,首度在屏東九鵬基地首次參加實彈射擊演訓,整個發射與命中目標的過程也首度在國人面前曝光。這次的試射陸軍向中科院承租靶機,總個射擊3枚飛彈、1次追瞄,共4個拖靶。陸射劍二飛彈系統是用以汰換民國76年成軍,現已面臨壽期及消失性商源的檞樹防空飛彈與萊茲雷達系統。

陸射劍二為天劍二型飛彈衍生型,系統由接戰管制車、相列雷達車、發射車及運彈車所組成,以通信系統實施構連,由接戰管制車指揮,執行目標偵蒐、航跡融合、威脅評估、目標分配及接戰任務。
性能部分,陸射劍二有效射程可達15公里,車組可於偵搜範圍執行360度搜索追蹤及監控,具備可掌握敵軍定翼機、旋翼機、無人載具和巡弋飛彈的偵測能力,亦可與現役復仇者飛彈、雙聯裝刺針飛彈整合,強化區域防空能力。

影片最後計算陸劍二飛彈飛行時間將近1分鐘,研判射程應該超過官方宣稱的15公里!
2024-04-17 20:21 發佈
在無人機橫行的年代國軍還是要多準備些精準的快砲和雷射砲,防空飛彈只適合打戰鬥機、轟炸機,對付無人機是血虧!!!共軍若要攻台,海量來襲的無人機是可以預期的!!台灣的這些爺爺級的軍事決策高層還是早日退休在家含貽弄孫吧!
你說的對

能飛到台灣的無人機也不會便宜到哪裡去

2024-04-18 11:54
cougar2015

大疆的要飛到台灣???

2024-04-30 20:29
應該是介於15~30KM之間,
eclair_lave

初始0速升高那一段本就很消耗燃料,對這種短程彈來說有無加力器射程會差很多正常

2024-04-19 7:49
eclair_lave

另外空射型的射程提升有一部份是靠無動力滑翔狀態的軌跡最佳化,那是有載台帶來的初始高度紅利才能全吃到好處的射程

2024-04-19 7:58
沒有垂直發射,沒有雙脈衝發動機,地面雷達車又遜斃,射程能有多遠?
pla487

這樣不是很好嗎?少了一項武器威脅中國空軍[真心不騙]

2024-04-22 23:23
cougar2015

打直升機最適合

2024-04-30 20:30
eric5925 wrote:
艦射型多了加力器變加倍射程?

空射改陸射後射程大減
主要是由地面爬升太耗燃料
有加力器撐過這段並給予初速
射程大增很正常

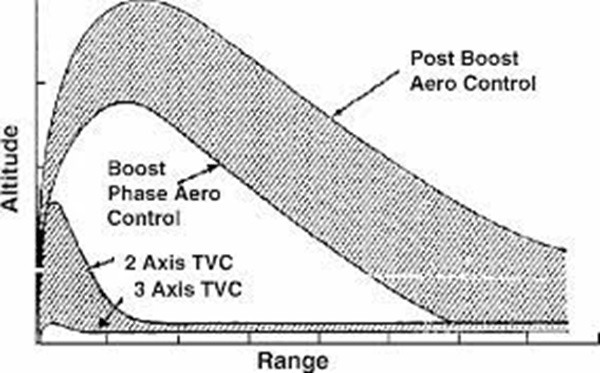

如果是採用抛高彈道,在燃料耗盡之前衝到最高空再利用氣動滑翔到目標區,這樣子的射程會飛最遠,但是機動性最差,用這種彈道攔截目標,陸劍二的射程不會只有15公里,以下圖ESSM的射程示意圖來說明,post boost aero control的射程就比boost phase aero control高出許多,海劍二有TVC系統,所以也可以參考圖中TVC的彈道,採用TVC直衝目標,射程最短,但是接戰時間也最短,適合近迫作戰。



所以,陸劍二是否需要追求長射程,個人認為,野戰防空系統10~15公里左右的射程即可,長射程是區域防系統的事,但是,相反的,最短接戰距離、系統反應時間必須越短越好,因為陸劍二要快速摧毀低飛從地平線突然竄出的巡弋飛彈、直升機、無人機等飛行器,保護責任區不會受到突襲,最短接戰距離不能太長,不然就會變成對方的靶。

前天試射最令我感興趣的是發射的軌跡,一離開發射箱就快速轉向,然後繼續加力推舉上升,這種軌跡還蠻少見的,不知其用意為何,斜箱直射上天不就好了,為何要這樣設計?

天衣神水

老實說,我也不了解為什麼[sorry]

2024-04-18 12:29
eric5825
eric5825 樓主

專業!

2024-04-19 20:42
這是比快,和反應時間的遊戲:
假若劍二在一公里至十公里半徑內有效,可是敵機是超音速飛越,除非是在黃金時間內發射,且是對向,否則時間差和有效距離會造成攔截不到⋯⋯

這是陸射防空飛彈的侷限性和盲點

如果是戰機對戰機,因為有戰機本身的速度,以及沒有地面升至高空的時間差與燃料浪費,這樣攔截的有效性就大為提高。

假若陸劍二是防備台北總統府遭到空襲

1. 投擲巡弋飛彈的殲16攔截不到
2. 次音速的飛彈在最短接戰距離外攔的到
3. 超音速飛彈反應不及
4. 直升機攔的到
5. 傘兵運輸機攔的到
6. 廉價無人機攔的到但太浪費,一枚劍二兩千萬攔一架兩萬元無人機就犯傻
7. 戰鬥機攔不到
https://udn.com/news/story/10930/7899787

陸射劍二飛彈首度實彈試射 四枚均命中目標


四枚都命中目標。如果戰機放出干擾呢。

射程問題,自由時報說過了。

拉法葉艦2020年換劍二飛彈 射程爆升10倍
https://news.ltn.com.tw/news/politics/breakingnews/2305425

〔即時新聞/綜合報導〕中科院宣布研發成功天劍二型海射版防空飛彈,並已通過先期戰術測評(IOE)。據報導,拉法葉艦將從2020年起,全面換裝劍二飛彈,射程爆升10倍,飛彈數暴增4倍。

《風傳媒》報導,艦射型劍二飛彈垂直發射系統是由中科院自行研發成功,射程從目前配備海欉樹飛彈的6公里,大幅提升為劍二飛彈的60公里,且數量從現有4枚增加4倍到16枚,數秒內可連續接戰垂直發射,飛彈將由3D雷達、RSSC雷達導控,甚至可能加裝X波段3D雷達。

...


天劍二型飛彈一共有「空射型」、「陸射型」及「艦射型」,其中「空射型」、「陸射型」早已發展成熟並量產服役,但「艦射型」卡在發射技術及船體結構設計而延後,如今全部克關成功,劍二飛彈海陸空家族全員到齊。
eclair_lave

干擾對抗是在電波等實驗室會先測的項目,實射牽涉到整個系統運作,沒事一開始就把干擾項目作進來,系統可靠測試是要怎做?...

2024-04-19 8:06
十公里是三小?還不如特斯拉汽車炸彈,設定好目的地,炸彈引爆時間,可以跑四、五百公里,成本只要一百多萬。
六月牛車

以台灣交通狀況,你能精確算出抵達目的地時間?若晚到就沒意義,早到...,自已找充電樁嗎?若目標是機動型的,特斯拉炸彈車到場後,目標物不在,就地爆炸嗎?若是碉堡型的目標,炸彈車也只能停在外面放煙火了。

2024-04-18 8:22
doReMe1234

林子大了什麼鳥都有

2024-04-18 11:32
研發了17年的防空導彈,真“厲害”!
只能説沒有最離譜,只有更離譜!
你說的對

也是,像中國的紅旗系列仿製俄爹的工業垃圾

2024-04-18 12:00
