A-4 攻擊機航母彈射？

li3433

li3433
個人積分：2分
文章編號：84873476

2分

樓主

2022-05-16 14:42

美軍艦載機前輪，大多為雙輪結構，兩顆輪胎剛好位於彈射器滑溝兩側。
但像A-4 種單輪，它是何種構型、如何彈射？
謝謝

2022-05-16 14:42 發佈

文章關鍵字攻擊機航母

mangchaocs

mangchaocs
個人積分：3570分
文章編號：84873556

3570分

2樓

2022-05-16 14:50

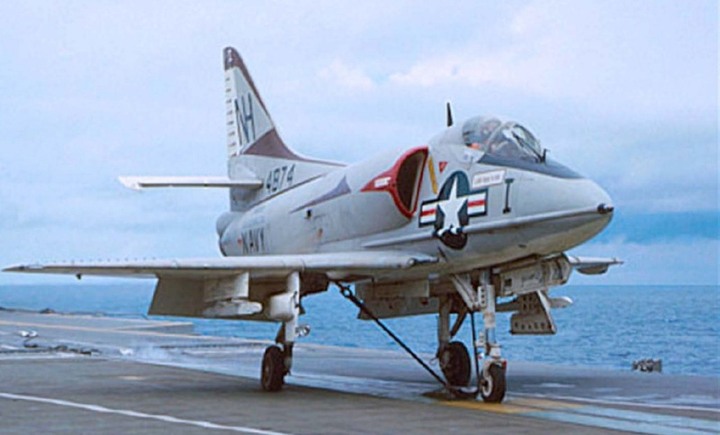

搜來的。

sun2323dw

第一張圖，中學時期如有這張海報，該有多好

2022-05-17 0:19

pcgamer

pcgamer
個人積分：3240分
文章編號：84873557

3240分

3樓

2022-05-16 14:50

用這玩意：
https://www.youseeandyouhappy.com/ta21/archives/48176

li3433

li3433
個人積分：2分
文章編號：84873694

2分

樓主

2022-05-16 15:04

謝謝
請問它的前輪是沒在中心線嗎？
不然應該會卡溝。
還是前輪是放在彈射飛梭上面，搜尋好多圖片，但都看不清楚。

pcgamer

pcgamer
個人積分：3240分
文章編號：84873896

3240分

5樓

2022-05-16 15:26

li3433 wrote:
謝謝請問它的前輪是沒(恕刪)

請參考豪洲海軍的歷史影片：
https://www.youtube.com/watch?v=OLYJj4zOPCI
超清楚的，還慢動作顯示。

這邊還有更為細部的說明：
http://thanlont.blogspot.com/2011/01/catapult-innovations.html
Catapult Development

mangchaocs

mangchaocs
個人積分：3570分
文章編號：84873937

3570分

6樓

2022-05-16 15:33

li3433 wrote:
謝謝
請問它的前輪是沒在中心線嗎？
不然應該會卡溝。
還是前輪是放在彈射飛梭上面，搜尋好多圖片，但都看不清楚。

確實不好找。
但從能找到的圖片來看，前輪是在中心線的。
有一段模糊的測試畫面。
單看畫面裡面前輪應該是沒有動的，而且前輪的底部比甲板平臺低一點點。大約五分鐘開始。

li3433

li3433
個人積分：2分
文章編號：84874050

2分

樓主

2022-05-16 15:46

pcgamer wrote:
請參考豪洲海軍的歷史...(恕刪)

謝謝你

終於了解了，在早期用鋼索彈射，不管是前單輪、還是前雙輪，前輪都放在彈射飛梭上面，由前輩所提供的影片，發現前輪都沒有在轉動。

而現在的艦載機，前輪為雙輪結構，橫跨彈射滑溝得兩邊，彈射是前輪是有轉動的。如F-35 空軍為單輪，海軍艦載型就改加粗加強雙輪。

redshoulder

redshoulder
個人積分：10945分
文章編號：84874054

10945分

8樓

2022-05-16 15:47

li3433 wrote:
美軍艦載機前輪，大多為雙輪結構，兩顆輪胎剛好位於彈射器滑溝兩側。
但像A-4 種單輪，它是何種構型、如何彈射？...(恕刪)

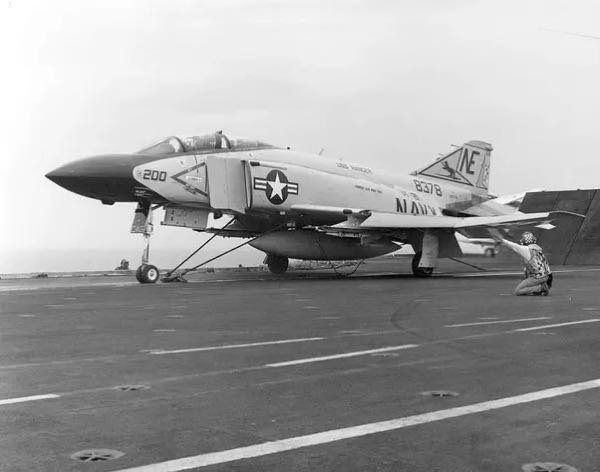

舊式彈射系統採鋼纜(bridle)繫結牽引。

彈射後鋼纜拋離，由航空母艦飛行甲板前方突出的鋼纜捕捉器(bridle catcher)回收，或直接拋入海中。

Stanford_Liu

那我們IDF稍微改一下也可以上航母用舊式彈射系統彈射了，降落航艦時IDF還有捕捉鉤可以鉤攔截索，只是IDF結構應該無法承受彈射起飛與降落的衝擊。好吧，算我異想天開

2022-05-16 22:37

sun2323dw

那個搞蘋果，又修禪學的人，和你一樣，異想天開

2022-05-17 0:23

莊孝爺

莊孝爺
個人積分：20975分
文章編號：84874057

20975分

9樓

2022-05-16 15:47

li3433 wrote:
請問它的前輪是沒在中心線嗎？
不然應該會卡溝。

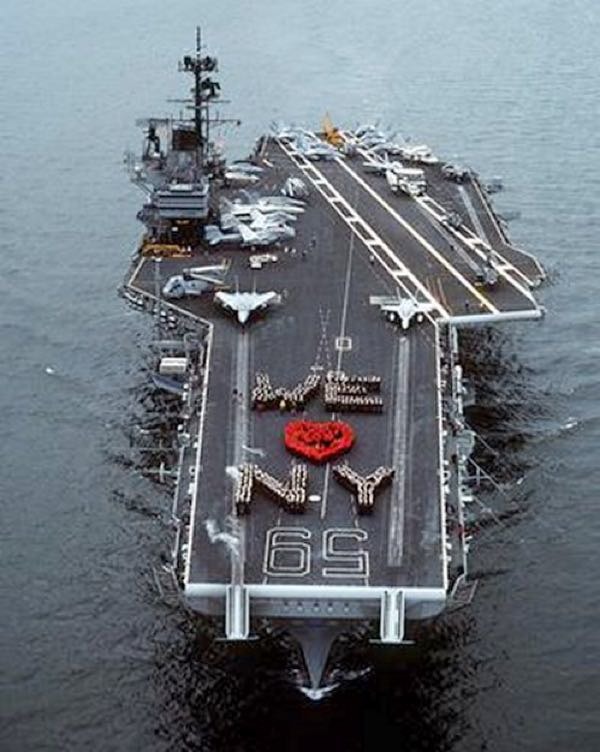

彈射軌的槽溝寬度, 看圖 .......

可能那個美軍的那話兒都塞不進去, 何況鼻輪相對那麼寬.

( 我吹的........ ^++^

)

redshoulder

redshoulder
個人積分：10945分
文章編號：84874312

10945分

10樓

2022-05-16 16:17

li3433 wrote:
在早期用鋼索彈射，不管是前單輪、還是前雙輪，前輪都放在彈射飛梭上面，由前輩所提供的影片，發現前輪都沒有在轉動。...(恕刪)

也可看到重型攻擊機Blackburn Buccaneer是以鼻輪離地的方式彈射。
