莫斯科號上的頂版3D雷達是垃圾嗎? 老共也在使用頂板喔!

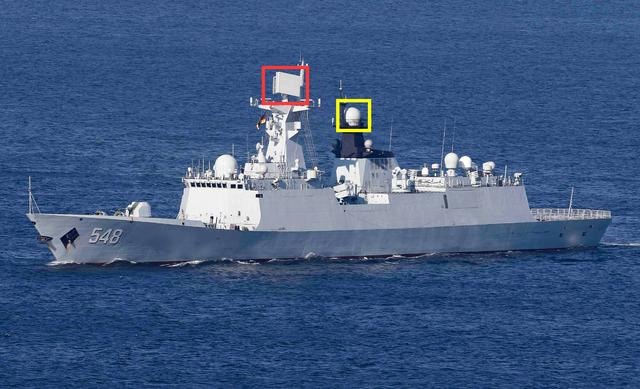

莫斯科號上的3D雷達就是頂板雷達，老共現在的所有054/054A上也都是頂板，各位有何看法?


382型三座標對空搜索雷達是中國參考俄羅斯「頂板」三座標雷達研製而成，外銷型號據說為海鷹S/C型（Sea Eagle S/C）。

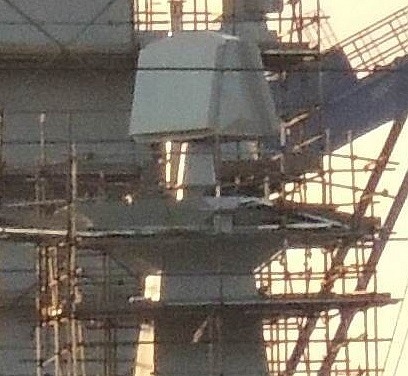

382 型雷達 立項於1990年代中後期，2002年完成正樣機的研製工作，於2004年完成 所有測試定型，隨後就裝備於054A導彈護衛艦上。382明顯參考了從俄羅斯引進的MR-750 FREGAT-M2EM三座標對空搜索雷達（北約代號頂板，Top Plate）， 例如兩面接背天線的構型，並使用頻率掃描技術來使波束在垂直方向移動，但兩者的運作原理不完全相同。相較於頂板，382型硬體、各次系統與後端等都做了改 進，發射機功率增加，最大偵測距離、高度、資料處理與分辨能力都優於原裝的MR-750雷達。382型雷達的功能包括對空搜索警戒、超低空搜索和對海搜索等、為HQ-16防空導彈系統提供修正參數等，具備兩種目標指示工作方式。382型的天線的波束最大俯仰角度約70度，後端擁有兩部發射機， 每部發射機的尖峰發射功率100KW；天線每轉一圈能處理超過100個目標軌跡，能同時精確追蹤高於20個目標軌跡，對空探測距離超過250km。相較於俄羅斯原版頂板，382型的天線外觀有所不同，外型比較簡潔，省略了原裝頂板 雷達轉軸頂端的一個小型一座標接收天線，天線的機械結構也有所變更。


俄羅斯頂板（Top-Plate）S波段三座標對空搜索雷達

在1990年代，中國從俄羅斯先後購入四艘現代級導彈驅逐艦，艦上的頂板（Top Plate）三座標對空搜索雷達 成為中國之後發展艦載長程對空搜索雷達的重要參考對象。

「頂板」是前蘇聯第三代頻率掃瞄（Frequency Scaning）雷達。蘇聯第一代的頻率掃瞄雷達是Top Sail，採用兩個背接式天線，兩天線各自有自己的波導，其中一面是半圓柱狀的3D天線，天線中央焦點處有一垂直的波導，它的背面則是一具拋物面2D天線，其中2D天線負責中長程對空搜索，3D天線負責中短距離偵測追蹤；第二代的Plate Stere發展自Top Sail，將半圓柱狀3D反射天線換成一個平板式陣列天線，背接的仍是拋物面2D天線，平板天線採用歪斜安裝，使得雷達波束以對角線狀掃瞄四周空域，經過處理之後，便可獲得波束在垂直向掃瞄的效果；而第三代的頂板雷達則進一步將Plate Stere的2D拋物面天線也換成一個比較小的平板陣列天線，整個天線組由兩個歪斜安裝的平板陣列天線組成 。雙面背接天線能使目標更新速率提高一倍，可一定程度地強化低空目標偵測性能，而兩個天線的互補也能部分抵銷機械旋轉造成的輻射干擾；當然，兩面天線採用不同的頻率操作，以增強電子反反制能力。

頂板雷達有許多型號，第一代的是MR-710 Fregat，兩面背接天線中包括一組掃描水平面的Head Net-A二維天線，以及一組負責垂直向掃描的三維天線，兩組天線分別使用不同的波導，頻率也不相同頻率，構成垂直相交，達成測高的效果；MR-710最大偵測距離約300km， 掃描俯仰範圍為0到45度與70度，水平迴旋速率6-12rpm，系統全重17噸；爾後頂板又有MR-710M Fregat-M，以及用更新型且較為成熟的MR-750 Fregat-MA。Fregat-MA採用數位化信號處理技術，具備脈衝壓縮（Pulse Compression）能力，以及可克服干擾雜訊的自適應性，系統後端還整合了Poima-E自動偵測與追蹤(Automatic Detection and Trackint，ADT)處理器，能儲存20個目標的偵測軌跡。Fregat-MA的兩個背接天線使用單一波導，較大的天線負責高度偵測，較小的天線進行掃描。Fregat-MA具有全自動與半自動模式，全自動模式下，雷達系統可自動追蹤20個目標，目標追蹤數量還可藉由擴充後端工作站而增加；而在半自動模式下，操作人員則能以手動選擇方式追蹤至少四個目標。在雷達指揮官顯控台上，可顯示的資訊包括目標追蹤軌跡、武器接戰範圍，以及射控系統分派的接戰計畫。MR-750採用S（E/F）頻操作，旁波瓣小於30dB，尖峰功率30KW，波束垂直搜索範圍55度，能偵測到水平距離130km外、高度5km、雷達截面積7平方公尺的空中目標，或者距離30km外、雷達截面積500平方公尺的船艦目標 ，分辨率為1.5倍波束寬，測量角度的精度是水平方位6~7mils、垂直俯仰7~8mils，測距精度150m；全系統重7.5噸，天線重2.2噸。此外，前蘇聯還推出MR-750的輕量簡化版──MR-755，只採用一 個頻率掃描的平板陣列天線與一具識別天線，北約代號半板（Half Plate），全重6.5噸，最大偵測距離150km，波束的垂直向偵測範圍55度，天線轉速15rpm，此雷達裝備於克里瓦克（Krivak）系列護衛艦與印度德里級（Delhi class）導彈驅逐艦上。Fregat-MA的平均失效間隔（MTBF）約150小時。
