中國軍事論壇現在素質很低,大概已經沒有幾個看的懂我貼的圖,所以我詳細解釋
軍艦上不只有雷達,雷達還分對空對海;長程近距離,通訊天線,電戰天線,敵我識別天線,火炮管制系統
非常複雜,這是伯克級flightIIA型的DDG83「霍華德」號（Howard）的天線系統非常複雜 RCS當然高

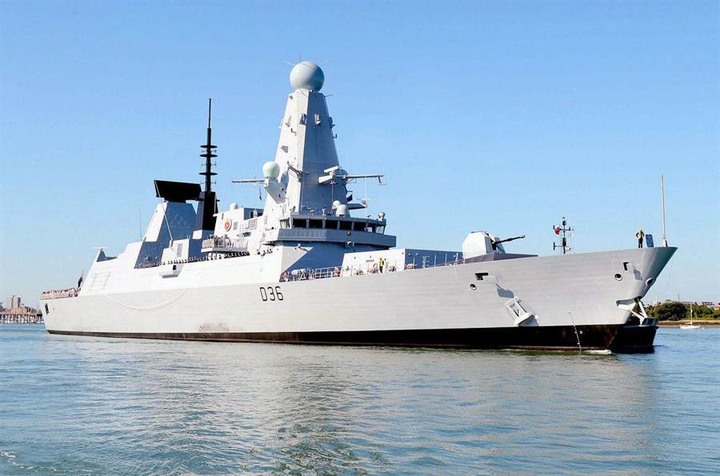

所以2009年服役的英國45型驅逐艦首先引進了綜合射頻系統;把那一大堆天線通通集中在傳艦身中央然後
用個外隔包起來,來降低RCS值 缺點是會增加重量,擡高重心,所以日本美國都不搞
接下來就是各種天線的平板化,把本來各種幾何造型的天線通通變成平面,這理所當然要用一個外殼整合起來

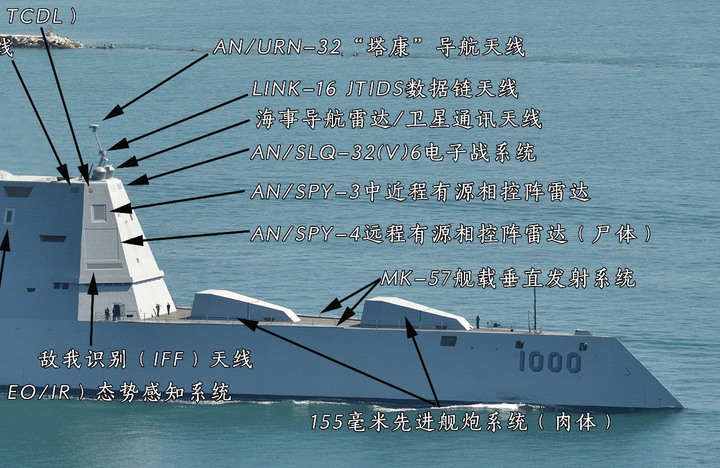

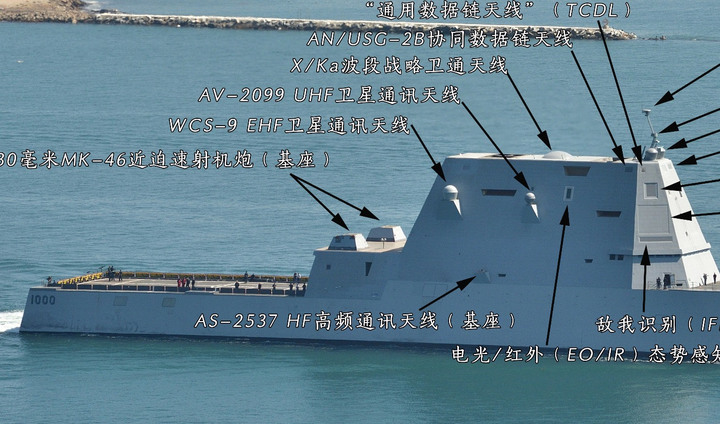

代表性的就是美國的DGG-1000 整個看起來科幻感十足,但是天線還是一大堆

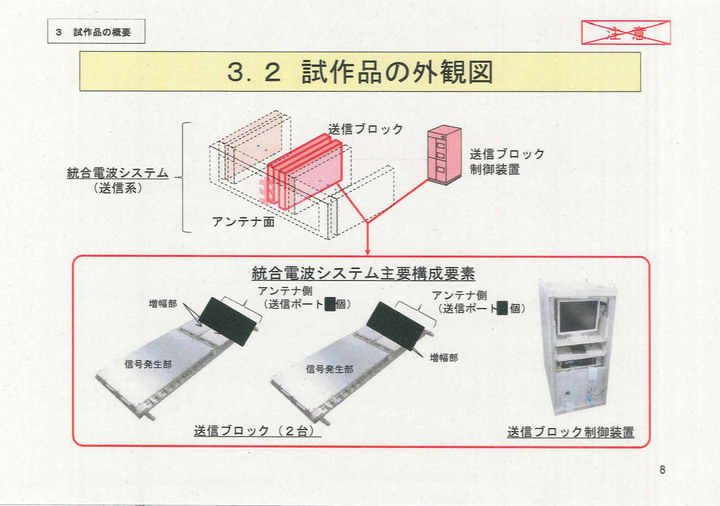

更進一步的發展就是共用口徑,就是一個天線能從事以前不同天線的功能,比方說雷達能同時對空對海還能拿來當通訊,電子戰,敵我識別,天線數大大減少,重量體積當然大大減少,價格還能當幅降低所以中小型艦甚至能達到甚至超過中大型艦的功能;這是利用AESA是由一大堆小天線組合而成的陣列,把其中一小塊畫分出
其他功能,比方說通信,再利用分時的技術,只有通信時才當通信用,平常就轉回雷達用途

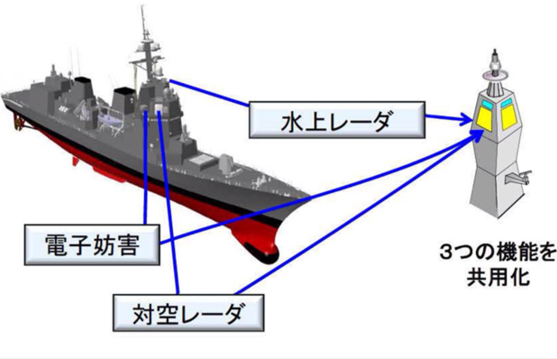

代表性的就是日本的30FFM 把伯克級那一大堆天線的功能通通整合進一個天線中,另外加了一個對潛水艇望遠鏡的X-BANDAESA 還有直升機專用的通訊天線,

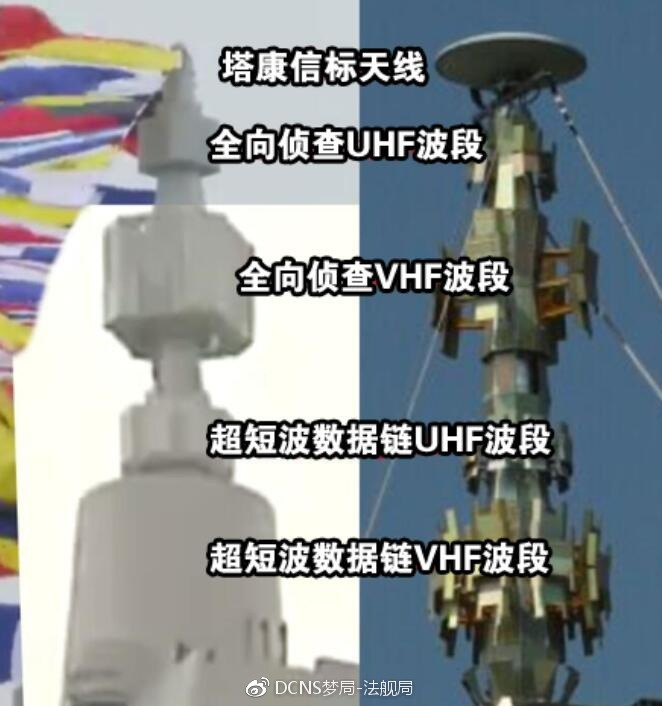

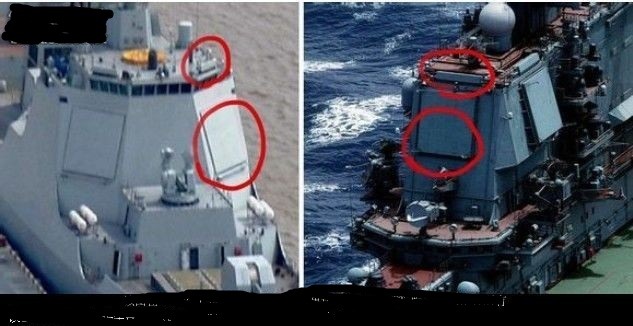

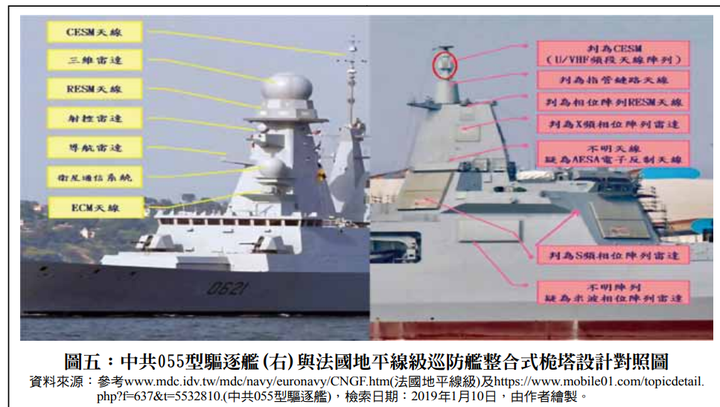

拿中國的055來對比就很清楚,把055那一大堆天線通通整合進陣列中,同樣的地方30FFM裝了光電綜合系統
就是360度的紅外線外視儀,能直接把周圍的狀況直接傳進戰室,所以艦長甚至可以不用到艦橋
055分立的天線還是非常多
