老共這次在055上下了重注，把許多新科技整合到這艘軍艦上，可說是傾全國科技實力灌注在這個萬餘噸的驅逐艦上了!! 以整體來看，這艘軍艦實力可謂驚人!! 一甲子練出來的各式秘招與武功都加持在這個咚咚上了! 基本上它是一艘全能艦! 老共把所有的武器都都裝上去了包括各型反艦飛彈，HHQ-9 & HQ-10防空飛彈，巡弋飛彈，各式反潛設備與武器，反潛直升機，反潛魚雷，反艦魚雷，四種不同功能的雷達與電子作戰設備，想了解細節請看對岸的PO文，我就省下幾個字了!!
我對雷達與飛彈是比較有興趣，所以研究了一下該艦的雷達系統與飛彈，到底這四個不同雷達真相對岸的文宣所說的，還是另有故事，這套雷達加上HHQ-9飛彈與作戰系統，就形成最重要的防空部分，反艦部分是怎麼看呢? 整體來看，這艘軍艦是否比勃克級Flight II好很多呢? 好在甚麼地方，還是他比勃克級還差呢? 這是我要在這層樓談的重點!!
我們先要談談一艘軍艦需要有甚麼雷達系統與飛彈的關係!! 免不了要先介紹一下雷達，一艘軍艦必須要有下列雷達裝備:
1) 對空搜索雷達 例如SPS-49 SPY-1 SPS-48 346B 517
2) 目標照射雷達或是火控雷達 如果沒有3D雷達就需要目標測高雷達來測高，該雷達還提供飛彈指令上鏈的功能。例如 349 SPG-60 SPG-51
3) 中長程對海搜索雷達 SPS-55 366 364
4) 火炮專用射擊控制雷達 364 SPG-9A
5) 特殊火炮或是飛彈的指揮雷達，例如366型是專門指揮長程反艦飛彈的雷達
現在我把兩岸海軍的幾艘重要軍艦與上面裝置的雷達列出來給大家參考一番
下列是052B上的各型雷達
MR-750A「頂板」三坐標對空搜索雷達
MR-90「前罩」火控雷達
H/LJQ-366型超視距對海搜索雷達
H/LJQ-364型對海/低空搜索雷達H/LJQ-517B型對空警戒雷達
下列是052D上的各型雷達
H/SJD-9型主/被動聲納
H/LJP-349型射控雷達
H/LJG-346A型主動式相位陣列雷達
H/LJQ-366型超視距對海搜索雷達
H/LJP-344A型相位陣列射控雷達
H/LJQ-364型對海/低空搜索雷達
H/LJQ-517B型對空警戒雷達
下列是054A上的各型雷達
H/LJQ-366型超視距對海搜索雷達
H/LJP-349A型火控雷達
H/LJQ-382型三坐標對空搜索雷達
H/LJQ-364型對海/低空搜索雷達
下列是基隆級上的各型雷達
2座AN/SPG-51D飛彈射控雷達
1座AN/SPG-60飛彈/艦砲射控雷達
1座AN/SPG-9A艦砲射控雷達
1座AN/SPS-48E 3D對空搜索雷達
1座AN/SPS-49(V)5 2D對空搜索雷達
1座AN/SPS-55平面搜索雷達
2座DECCA 商用導航雷達
下列是成功級上的各型雷達
Mk92 Mod 6，包括1組組合天線系統，射控系統--標準一型飛彈與76公厘艦炮
SPS-49(V)5對空搜索雷達
SPS-55平面搜索雷達
荷蘭Singaal STIR-240照明雷達
下列是濟陽級上的各型雷達
DA-08雷達
STIR-180照明雷達
AN/SPS-67平面搜索雷達
LN66導航雷達
AN/SPS-40B雷達(濟陽號)
AN/SPG-53射控雷達(濟陽號)
下列是康定級上的各型雷達
DRBV-26D木星-II二次元對空搜索雷達
海神Triton G搜索雷達
055上的所有雷達都是陣列相位雷達，幾個主要雷達分別是
S波段3D防空雷達，目的是搜索與定位所有空中的威脅這一次老共把過去346，346A中的C波段陣列從主雷達中分離，使整塊天線形成較完整的S波段雷達陣列，因為這樣可以使模組單元數增加20%，可以把距離再增加。比起052D，這個346B雷達仔模組數量上增加了20%，有效距離應該可以增加10%-12%!!這是怎麼算出來的呢? 1.1X1.1=1.21 也就是功率與搜索距離的平方成正比!!
C波段HHQ-9導引雷達，這個雷達居然沒有和艦體整合在一起，它不是像其他雷達嵌入艦隻的牆面上，居然安裝在劍橋的正上方甲板上，好像後續加裝的裝備而不是原先設計圖裡有的設備，這件事告訴我們非常多的訊息，我後面會好好分析給各位聽! 這個雷達不是用來做搜索的，因為C波段的搜索距離本來就很短，再加上它的列陣面積只有S波段的20%，這個雷達是要將HHQ-9的導引指令打到250公里遠，用列陣方式做這個雷達的最大好處是它可以在360度的方向直接發射控制信號給HHQ-9飛彈，在最後終端導引是用飛彈上的主動雷達Homing，不像SM2在最後Homing階段還需要艦上的SPG-60發射X波段訊號瞄準目標照明，所以055可以同時導控更多的在空飛彈!
請注意勃克級Flight II上的SM-2 & SM-3就是直接用S波段導引!SM-3射高的超高空攔截彈道飛彈時也是靠S波段作為導引與控制!!
[請稍待後續]
055还真是个前所未有的大牛逼，科普贴
发信站: 水木社区 (Thu Jun 29 07:59:11 2017), 站内
DDG1000本来是什么玩意，是用来和CGX配套的便宜货。92年苏联倒台第二年美国就开始鼓吹“从海到陆”，要堵在敌人门口揍人。DDG1000和CGX就是这种规划下的产物。
CGX是国家防空反导舰，啥指标？MK57大号垂发，可以发射海基版中段反导，也就萨德上舰。当然这玩意从来就没有开工过，大家没听说过也正常。大家可以自行google。30兆瓦的X+S双波段雷达，比现在伯克上的SPY1牛逼10倍。一艘舰就能提供海基X波段雷达+Thaad+伯克IIA的所有功能。
DDG1000是CGX的猴版，除了雷达功率缩小，反导系统砍掉。总体上仍然是一个平台。
后面的事情大家都很清楚，只有老将还不知道，我给你们科普一下：CGX太贵取消了，把所有鸡蛋都押在DDG1000的篮子里,结果DDG1000也严重超支，于是决定撤掉S波段，只
留下X波段用来支援本舰防空，我tmd不玩反导了还不行？卖点也变成了那两门AGS炮，而且号称以后还要换成电磁轨道炮，就跟变形金刚2里似的。就在敌人海岸线上用便宜的炮弹猛揍敌人指挥部，就问你这个设想爽不爽？
结果这边中共的052C和052D一艘艘开始下饺子，ASBM都出来了。别说DDG1000，连航母也进不了1000海里，X47B都因此取消了，更别提射程60海里的AGS炮，一下子变成了无
用的垃圾货色。这边DDG1000因为没法反导，又不适合发射巡航导弹用来反恐，百无一用，一下子被砍到只剩下3艘。MK57自然也太监了，又没有反导弹给你装，伯克也用不上
这玩意，那就给我有多远滚多远。
结果这个节骨眼上，电磁炮下马了，结论是“无法逾越的物理障碍”，就问你tmd立项时候到底调研了啥？AGS炮的审计结果也出来了：3艘DDG1000的备蛋太少，平均下来一发炮弹要60万刀。tmd刚下水的朱母连训练炮都打不起。怎么办？继续砍！换成陆军常
用的155毫米增程炮弹，“只需要”7亿启动资金来改装，之后每发炮弹可以降价到6万刀的“白菜价”。不过对不起，射程减半，剩下30海里，用来轰谁不知道。
这之后的什么散热器故障，第一次执勤就在巴拿马抛锚，被拖到圣地亚哥修理半年，都是后话了。
重点是，美国在DDG1000这个坑爹货上折腾了20年，现在压根没有nextGen的战舰计划，连ppt都没有。怎么办？原定的AMDR，双波段，统统打个折扣，往伯克上塞，这就是伯
克III。这设计功率和舰体发电能力差了10倍，原定方案得大改，使用方式也得重新论证。伯克III明年开工，但是双波段雷达呢？不好意思，现在的计划是2027年交货。
我们来看一下055实现了CGX的那些指标：
30Mw双波段主动相控阵（实际上是三波段），新一代大尺寸垂发，可以容纳红旗29级的中程拦截弹 check
全舰综合射频，software defined RF check，后端统一时间戳，主阵面集成火控功能 check
15万马力主机+综合配电系统（15000吨的DDG1000传动轴上只有10万马力）。多出来的功率干啥？雷达用，以后上激光。
你让还在用机械式火控雷达的伯克说什么？
世界最强防空舰，这个帽子勉为其难的送给055了，而且很可能要带10年！
---------------------------------------------
055級的設計概念
http://newsblog.chinatimes.com/duduong/archive/22896
我在幾篇有關共軍小道消息的文章裡已經多次提到共軍的大型驅逐艦055級。目前的新聞是它的排水量在12000噸（此處與下列均以公噸計算，美噸又再多10%；所有的數據均為估算值，只保證精確到不妨礙本文主題的邏輯）以上，携帶112或128枚垂直發射飛彈，並已於2014年十二月正式開建。由於前一代6000噸級的052D才剛有第一艘在2014年下水，在两年的時間差距内就又建造大了整整一倍卻裝備同種雷達和武器的軍艦，實在頗為突兀。中共海軍在新艦隻設計上一向是非常謹慎保守的，為什麼會從6000噸直接跳過9000噸的伯克級和10000噸的Ticonderoga級巡洋艦而造12000噸的全新艦身呢？為什麼比Ticonderoga大了2000多噸，卻没有明顯增加飛彈數量（後者載彈122發）？Ticonderoga有四具LM2500渦輪引擎，總出力60MW，最高速度已經有32.5節，超過航母戰鬥群的30節基本需求，為什麼只大了20%的055級會裝上四具大得多的QC-280渦輪引擎加四具MTU 20V柴油機，使總出力達到了驚人的134MW？目前大陸的軍迷網上並没有令人滿意的答案，所以我在這裡貢獻一點淺見。
我最早考慮的可能性是055級實際上是一艘巡洋艦而不是驅逐艦。這两者的差别在於前者有一個大型的艦隊指揮中心，可以用來協調整個航母戰鬥群的海對空防空任務。不過因此所需的額外噸位只有大約為500噸，所以不能真正解釋055級的大小，更不能解釋它如怪獸般的引擎功率。附帶說說，我認為055級將會配備這様的一個大型艦隊指揮中心，但是共軍仍將延續其謙虛（也可以叫裝蒜）的傳統而稱之為“大驅”而不是巡洋艦。
要解決這個謎題，關鍵在於雷達。052D所裝H/LJG-346A雷達數據仍在保密之中，不過從照片上估計大約為4.5公尺邊長的正方型AESA天線。美軍現役的AN/SPY-1D則為12英呎（約3.6公尺）直徑的八角型PESA天線，所以两者的面積比約為5：3，也就是不但H/LJG-346A使用效率高得多的AESA（參見前文《雷達與隱身技術之間的矛盾關係》），它的有效天線截面積比AN/SPY-1D還大66%。這便是美軍急著要將AN/SPY-1D換代為AESA的原因。
美軍的下一代艦載陣列天線雷達系統叫AMDR（Air and Missile Defense Radar），包括两種不同的天線：搜索雷達仍然是S波段，只是換成AESA；目標照明雷達則是X波段的AESA，用來取代AN/SPG-62（亦即目前伯克級一前两後，看起來像大型衛星電視用的三個圓盤天線）和AN/SPQ-9（艦炮導引雷達）。後者是專為半主動雷達制導的標準二型飛彈照明目標用的，所以使用主動雷達導引防空飛彈的共軍和俄軍都没有急迫的需要（歐洲系列的防空艦用X波段雷達來對付低空目標，055若採用雙波段陣列，將是向歐系設計看齊）。讓我們專注在前者，也就是AMDR-S。
原本Raytheon開發AMDR-S時，就特别使用模塊化設計，所以尺寸大小可以隨意變更以適應各型軍艦的裝載能力。到了2012年，美國海軍已經了解必須採用20英呎（約6公尺）見方的AMDR-S才能有效反制共軍的J-20和俄軍的T-50两種隱身戰鬥機，但是不論是9000噸的伯克級還是10000噸的Ticonderoga都缺乏足够的空間、載重和發電功率來裝備如此龐大、沉重而且耗電的雷達。美軍雖然花了大銭開發了DDG-1000 Zumwalt級大型驅逐艦，排水量超過13000噸，但是它是1990年代蘇聯解體後，美國自認不再會有專業對手，而專門設計用來對第三世界的陸上目標進行炮撃的隱身艦，因此在共軍崛起之後，只建了三艘就停建了；連其艦身都是為隱身性能而犠牲了容積和速度的内傾式，不能改裝做為新一代的巡洋艦來取代伯克級和Ticonderoga的艦隊防空任務。
於是在2013年前，美國海軍的内部有極大的争議：若是要配備大小、功率够用的全尺寸AMDR-S，就必須花更多的大銭重新開發一型12000-13000噸級的新巡洋艦，叫做CG(X)。但是不但國會正在裁减預算（2010年就把CG(X)裁掉了，但是美國海軍一直覺得可以敗部復活），海軍的俄亥俄級戰略導彈潜艇已經服役滿30年，必須立即更換，否則其全封閉式的核動力引擎將會用盡燃料（核子潜艇的燃料棒是無法輕易換新的，參見前文《核動力在軍用與民用之間的差別》）而報廢，因此海軍在總國防預算中所占的比率，已經將要進入一個高檔期，根本不可能再支持另一個大型造艦計劃。於是在2013年初，美國海軍不得已地決定用伯克級來裝載半尺寸（其面積剛好是全尺寸版的一半）、14英呎（約4.2公尺）見方的AMDR-S，這就是伯克三型；至此CG(X)才算是真的蓋棺論定。美國海軍Commander US Naval Surface Forces（海面艦隊司令）Vice Admiral（三星將軍）Tom Copeman還因此而寫了一封抗議信給他的老板Chief of Navy Operations（海軍司令）Admiral（四星將軍）Jonathan Greenert，並且把它洩漏給媒體（詳見http://news.usni.org/2013/03/26/analysis-navy-should-avoid-a-flight-iii-arleigh-burke），但是人窮志短，國庫没銭就是没銭，再怎麼鬧還是没用。

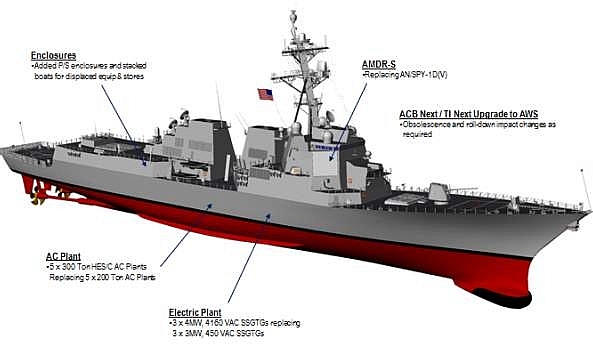

伯克三型的升級示意圖，從左上角開始依順時鐘方向分别是1）新增的隱身墙；2）AMDR-S主動陣雷達；3）AWS電腦指揮系統升級；4）發電機從3X3MW=9MW升級為3X4MW=12MW；5）冷氣機升級。很明顯的，真正有意義的只是AMDR-S和為它提供電力的新發電機。
因此我認為055級正是美國買不起的12000+噸級全尺寸防空巡洋艦，它的第一艘仍將延用052D的4.5公尺見方雷達，但是在幾年内必然會升級到6公尺以上。而由於它有充沛的引擎功率，其電力供應將會從早期的20MW左右，逐步上升到100MW以上。這様的性能不但完全壓倒伯克三型的12MW，連英國的Type 45型都只有40MW（美軍的Zumwalt級總發電量為79.8MW，但是它不是一艘防空艦）而相形見絀。我在前文《從1996台海危機到東風21D反艦彈道飛彈》裡已經提到中共海軍正在向遠洋防禦邁進，有超越美軍的主要艦隻出現，其實是理所當然的。
【後註】2017年四月26日，017號航母下水。不但仍然有全尺寸的相控陣雷達，而且還加多了一層指揮艦橋，這些跡象和055的“大驅”名號放在一起，似乎暗示共軍將打破其亦步亦趨模仿美軍航母戰鬥群的慣例，而把空情指揮中心集成到航母本身。這是出乎我原先意料的。
..百年世事三更夢，萬里乾坤一局棋。禹開九州湯放桀，秦吞六國漢登基，古來多少英雄漢，南北山頭臥土泥..
ljcaa PO了王博士的看法中提到AMDR-S，我當初也看到這篇文章，也深深覺得有道理，055真的要實現老美的6公尺AMDR-S的夢了，但是055下水後多張照片PO在新聞與網上，讓我們可以仔細比對這艘大船的種種設計與布置，同時再重新審視AMDR-S這件事，發現，似乎完全不是那回事，王博士經常量敵從寬，把老共的新戰略與新武器預測的很神，很先進，可是卻屢屢失算，也不見他這個人大肆批評老共的一些可笑的軍事設計，我覺得他的政治立場有一點偏跛，而這次他又失算了!!我們可以從照片上看到這個S波段雷達邊長還是4.5公尺長與052D上的346A一樣大，比較不同的是它把C波段陣列模組拿出來放在艦橋上面，這不是一個6公尺邊長的大型AMDR-S雷達，而且X波段、C波段與S波段還分開放在不同的地方完全錯開擺設與AMDR-S的觀念完全不同!!再說AMDR是Air Missile Defense Radar，346從來不曾被用來反導彈HHQ-9或是HQ-9也從來沒有用來當反導彈測試過，老共是在開發反導彈飛彈，但是顯然不是HQ-9也不是HHQ-9! 這個AMDR為什麼會被王博士套用在055上表示王博士忽略了HQ-9系列飛彈並沒有要當成反導彈飛彈這件事!
王博士還提到055可能從4.5公尺的雷達開始，後面再轉變到6公尺的AMDR-S上，不過這個說法又被這艘艦的實體設計給打臉，請再看看前面PO的照片，這個4.5公尺的雷達已經把整個後牆面給貼得滿滿的，除非整個上層結構整個打掉重做，否則要從哪裡找出一塊6X6公尺的面積放這個AMDR? 再說AMDR-S的觀念裡X波段的模組也要佔50%才能用X波段去執行遠距離掃描，才能真正與S波段互補，所以才要增大到6公尺的的寬度，面積增加一倍!雖然這套雷達系統與老美的AMDR-S相差勝遠，但是這個346B還是把距離增大到差不多450公里。
至於AMDR-S的一個重要目的是把匿蹤戰機對X波段與S波段訊號反射的些微差距找出來分析，希望能由訊號差來判斷匿蹤戰機!!老共在055上似乎是用米波雷達去達成目的，我說"似乎"是因為這種雷達做成陣列形式裝在艦側一邊兩面的形式是否可以達成作戰目的，我花了不少時間希望可以找到資料來證實，可惜不太懂得怎麼找，也找不到! 所以我在這部分無法評論甚麼!!這艘055軍艦的雷達要與勃克級的Flight II比在對抗飽和攻擊方面應該是比較強!!可是要比飛彈的性能HHQ-9與SM-2MR比大概差不多，但是比SM-3或是SM-6就差多了!
但是它的反艦飛彈能力可就不可小看，而且米波雷達在視距外的低空能力也比這些防空雷達要強一些! 所以它的反艦能力可是比勃克級強，老美的邏輯是把反艦能力放在飛機的投射能力上，而不是這種軍艦上!!所以公說公有理婆說婆有理!!到頭來055與勃克級flight II相比應該是各有擅長，055的雷達在防空與反艦能力都比較強一些!!飛彈就是老美的強! 但是回到作戰系統，我對老共這種一直沒有實戰經驗驗證的作戰系統是完全不看好，當然中科院的第一代艦上作戰系統我也不是非常看好，除非老美願意把baseline授權給台灣用!!
各位千萬不要看不起055，它的武器裝備絕對很厲害，是一艘現代戰艦，除了作戰系統以外，我只是把它定位更清楚的描述給各位聽，它沒有比柏克Flight II 強太多，但是做艦隊防空護衛是措措有餘! 老共也不需要擔心彈道飛彈對艦隊的威脅，所以沒有反彈道飛彈系統也無所謂!! 但是要比柏克Flight III應該還差個10-15年的功力!!

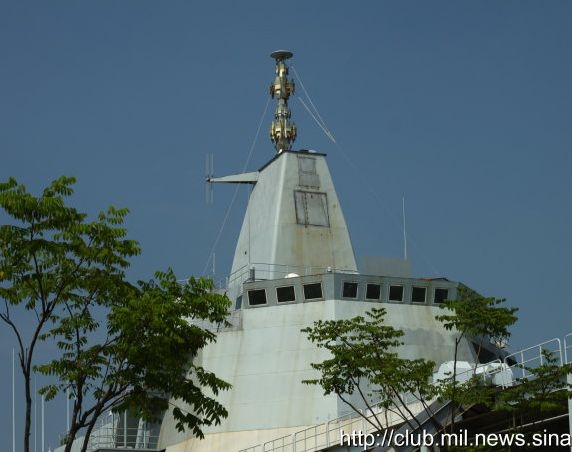

最後我要再說一下055上這個C波段雷達!!整個艦載雷達與所有RF裝置的整合是由14所擔綱!原先提給055的設計裏可能C波段還是與S波段放在一起，所以當初可能只想把好不容易整合穩定的052D上的346A給轉移過去即可，應該根本沒有想把AMDR-S的觀念拿來用，在整個055設計完成包括整個上層結構完成水泥版本的整合訊號測試時都沒有C波段雷達的影子，所以應該是發生了某件事，使的14所必須要增加S波段的模組數量，因此把C波段雷達拿出來放在艦橋上，這種臨時改變設計事實上是非常危險的安排，一個雷達是否有足夠的測試是非常重要的，無論如何這個決定下的太晚了，所以連艦艇的修改都來不及!!我可以保證，這個新的346B雷達一定還沒有完成完整的測試，在未來兩年中還要做許多測試，因為增加這麼多的模組，想必在性能上也有新的要求，所以軟體應該也要大修!! 所以它也可能出現052C上的問題，BUG太多，052C新艦停造已可確定雷達與作戰系統的整合有問題，穩定性無法達標!! 關於055這一點可以從他後續艦隻是否續造就可以判斷雷達整合問題的嚴重性!! 我這個判斷，大家看看合不合理!! 歡迎指教!!
msn100 wrote:
媒體都說戰腐可攜帶核彈頭，中國05x等竟然沒有！要怎麼嚇阻霉國跟牠的小弟們？點點點
老共的核戰略類似于有限度遏阻，如果對方使用類似長程巡弋飛彈發動核打擊的話那就是開啟核戰，而之後的核報復措施又不見得非要順著對方打你的方式來。
何況帶核彈頭的戰斧攻擊目標也還是陸上重要目標（TLAM/N），並非艦船。
另外貌似美國海軍的核戰斧已經除役了……
US Navy Instruction Confirms Retirement of Nuclear Tomahawk Cruise Missile
