Uooo wrote:
讲解影片开门见山的说(恕刪)
只會貼讀的五毛，根本不知何謂科技，何謂先進! 可悲啊!

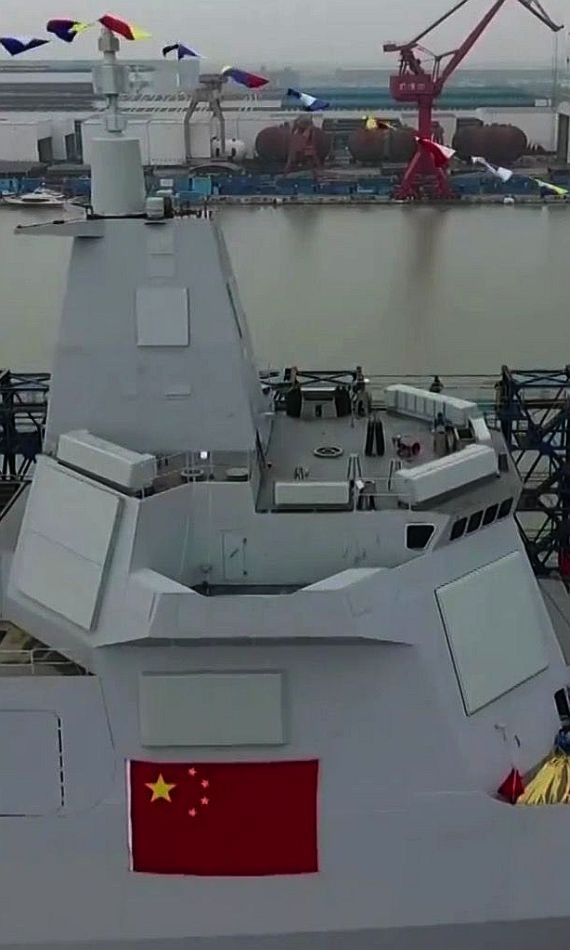

055上的所有雷達都是陣列相位雷達，幾個主要雷達分別是
S波段3D防空雷達，目的是搜索與定位所有空中的威脅這一次老共把過去346，346A中的C波段陣列從主雷達中分離，使整塊天線形成較完整的S波段雷達陣列，因為這樣可以使模組單元數增加20%，可以把距離再增加。比起052D，這個346B雷達仔模組數量上增加了20%，有效距離應該可以增加10%-12%!!這是怎麼算出來的呢? 1.1X1.1=1.21 也就是功率與搜索距離的平方成正比!!
C波段HHQ-9導引雷達，這個雷達居然沒有和艦體整合在一起，它不是像其他雷達嵌入艦隻的牆面上，居然安裝在劍橋的正上方甲板上，好像後續加裝的裝備而不是原先設計圖裡有的設備，這件事告訴我們非常多的訊息，我後面會好好分析給各位聽! 這個雷達不是用來做搜索的，因為C波段的搜索距離本來就很短，再加上它的列陣面積只有S波段的20%，這個雷達是要將HHQ-9的導引指令打到200公里遠，用列陣方式做這個雷達的最大好處是它可以在360度的方向直接發射控制信號給HHQ-9飛彈，在最後終端導引是用飛彈上的主動雷達Homing，
我們先看一下這個X波段的火控陣列雷達! 這個X波段雷達很明顯被用來取代所有的其他火炮控制與HQ-10的導引控制，所以055上面也看不到任何其他的火控雷達，各位可以去看看052B & 052D上還有好幾種火控雷達，在055上已經被這個陣列相位雷達取代，不過請各位注意它的尺寸，它的尺寸大概是S波段主雷達面積的20-22%!如果這個尺寸拿來發射多目標導引信號，可以同時導引超過30-50個以上的飛彈到250公里以外不是問題，老共媒體吹噓得多波段雷達整合掃描，這個尺寸用在防空掃描要彌補S波段的準確度不足，那就是貽笑四方，外行的說法，如果這個尺寸的X波段當掃描雷達，大概只能看到120-140公里遠，對戰機大概是80-100公里遠!但是要當掃描雷達就得要大幅降低可以導引的飛彈數字!而且它還要當130艦砲指揮與HQ-10的導引與指揮雷達，我認為老共應該只是把它當純火控雷達用! 哪有甚麼先進。
最後我要再說一下055上這個C波段雷達!!整個艦載雷達與所有RF裝置的整合是由14所擔綱!原先提給055的設計裏可能C波段還是與S波段放在一起，所以當初可能只想把好不容易整合穩定的052D上的346A給轉移過去即可，應該根本沒有想把AMDR-S的觀念拿來用，在整個055設計完成包括整個上層結構完成水泥版本的整合訊號測試時都沒有C波段雷達的影子，所以應該是發生了某件事，使的14所必須要增加S波段的模組數量，因此把C波段雷達拿出來放在艦橋上，這種臨時改變設計事實上是非常危險的安排，一個雷達是否有足夠的測試是非常重要的，無論如何這個決定下的太晚了，所以連艦艇的修改都來不及!!我可以保證，這個新的346B雷達一定還沒有完成完整的測試，在未來兩年中還要做許多測試，因為增加這麼多的模組，想必在性能上也有新的要求，所以軟體應該也要大修!! 所以它也可能出現052C上的問題，BUG太多，052C新艦停造已可確定雷達與作戰系統的整合有問題，穩定性無法達標!!
