DIY 旋風集塵桶

簡介

玩木工一定不能缺少吸塵器
通常會用旋風集塵桶,讓大部份的木屑都掉進桶內
避免木屑堵住吸塵器的濾網造成吸力降低

我設計了一個小型的旋風桶
適合空間不大的小型工作室,也適合攜帶
實測效果不錯,木屑99%都留在桶內,只有微量的細粉會卡在吸塵器的濾網

重點是容易製作,不需要圓形管接圓弧面,不需使用熱風槍烤彎壓克力
總之就是超級偷懶又非常好用(老王賣瓜自賣自誇XD :)

材料

1. 樺木夾板12mm

2. 楊木夾板4mm

3. 透明壓克力板3mm

4. 吸塵管1支1-1/4

5. 箱扣2個

6. 合頁2個

7. 拉手1個

8. EVA或橡膠墊片


工具

1. 桌上型圓鋸機

2. 帶鋸機

3. 線鋸機

4. 電鑽

5. 圓穴鋸

6. 電磨

7. 熱熔膠

8. AB膠

9. 雙面膠帶


旋風桶上半部

有些朋友可能看過市售或其它人DIY的旋風桶,形狀像是一個倒三角錐
我設計的是扁平形,國外稱之為Thien Baffle
俯瞰像是一個水滴形



其中有一大部份是圓形

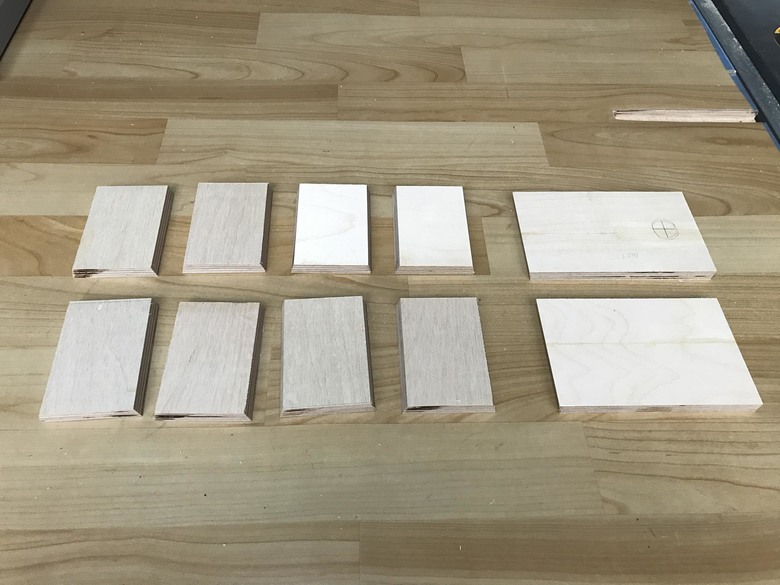

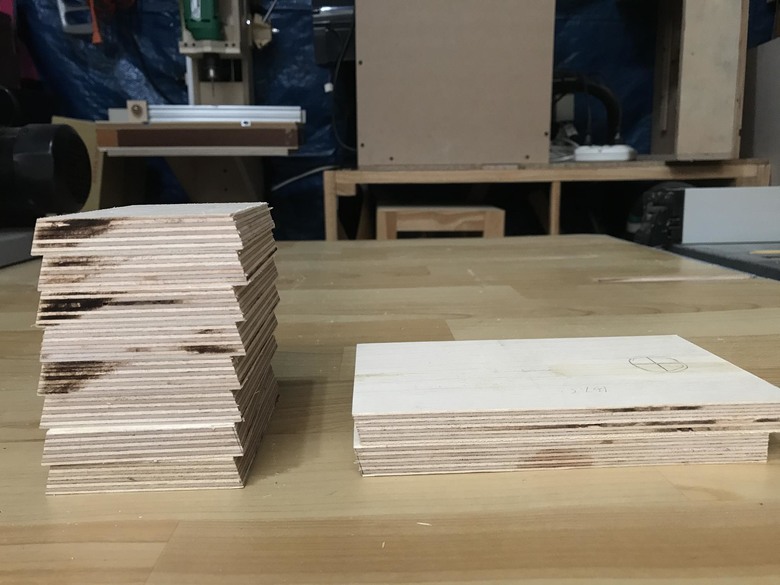

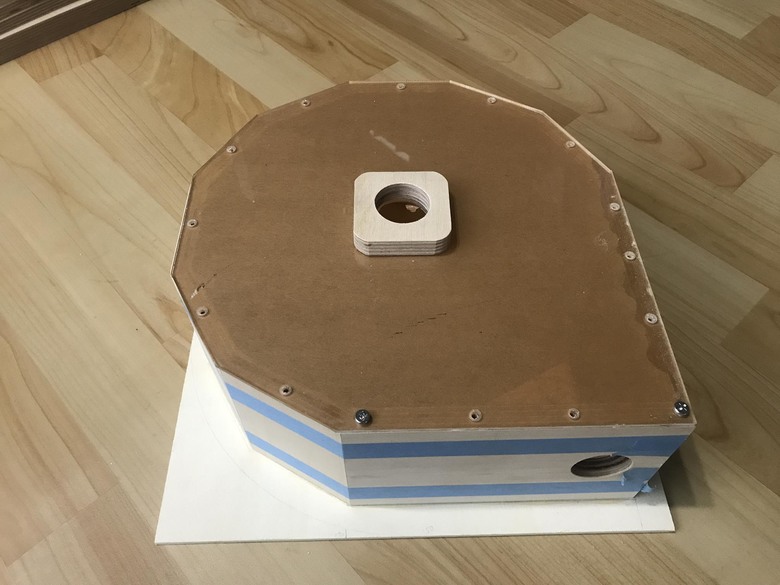

為了製作方便,我使用了15度斜角切割木板

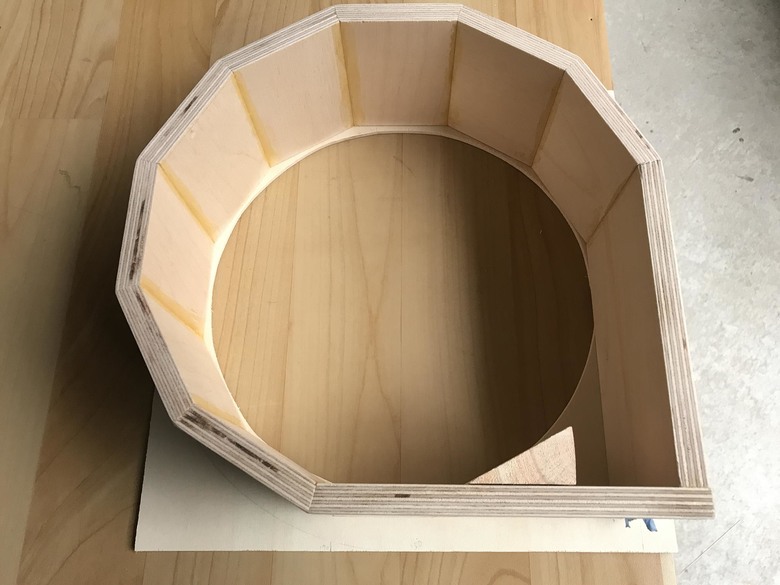

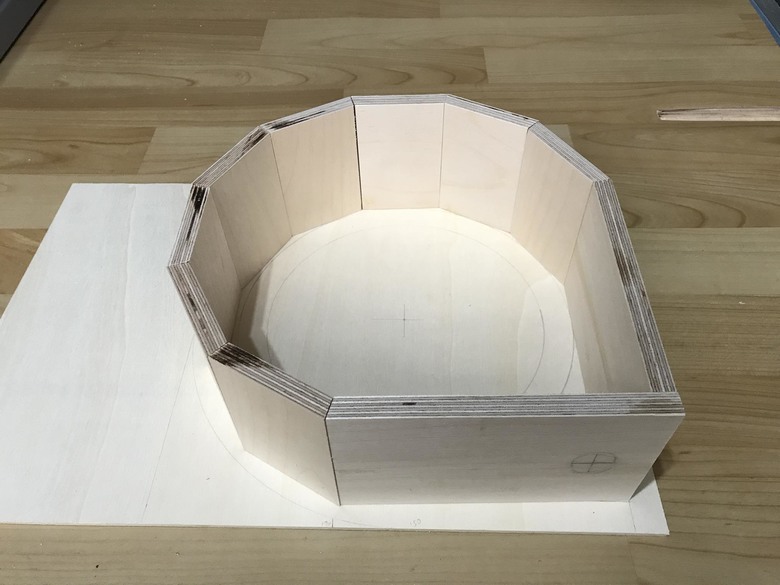

多邊形組合起來就類似圓型

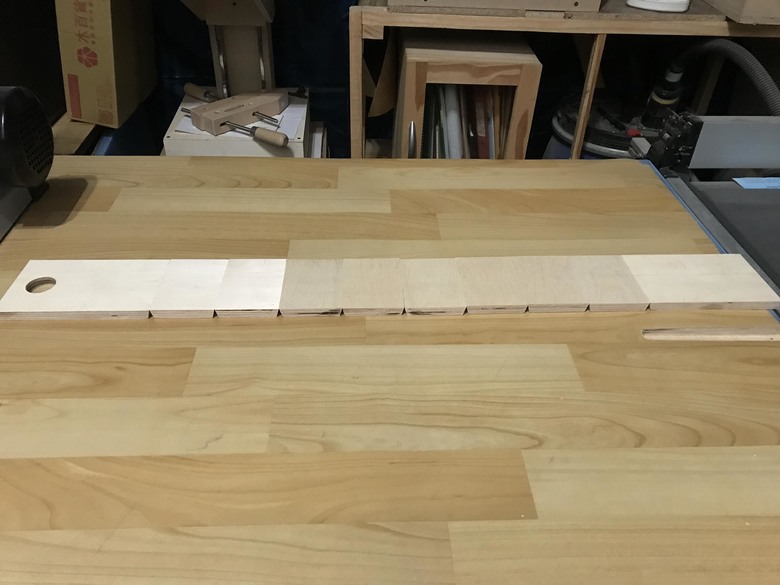

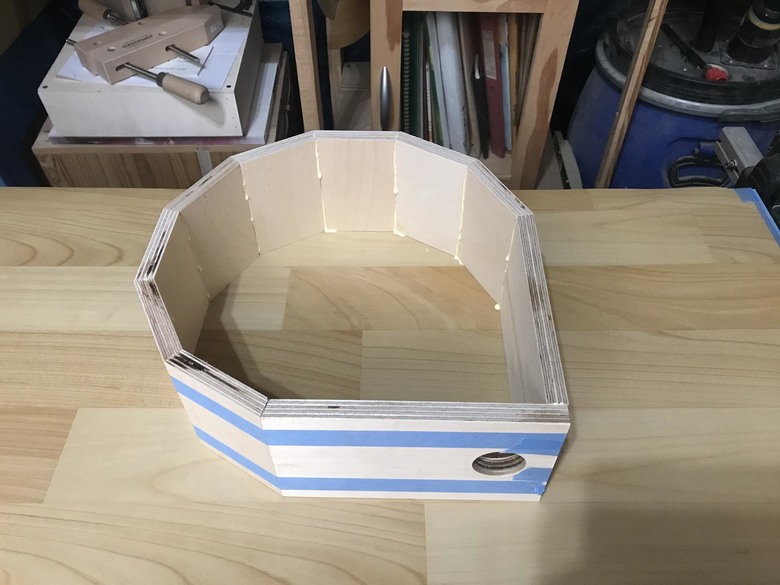

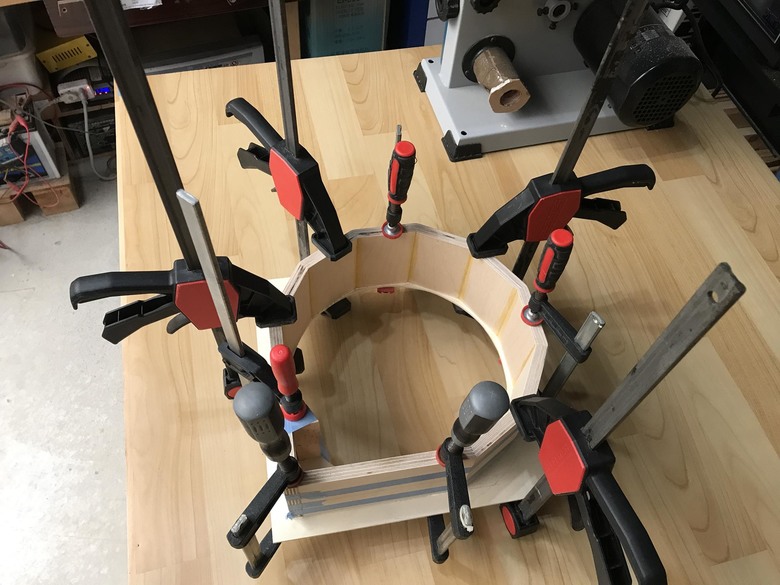

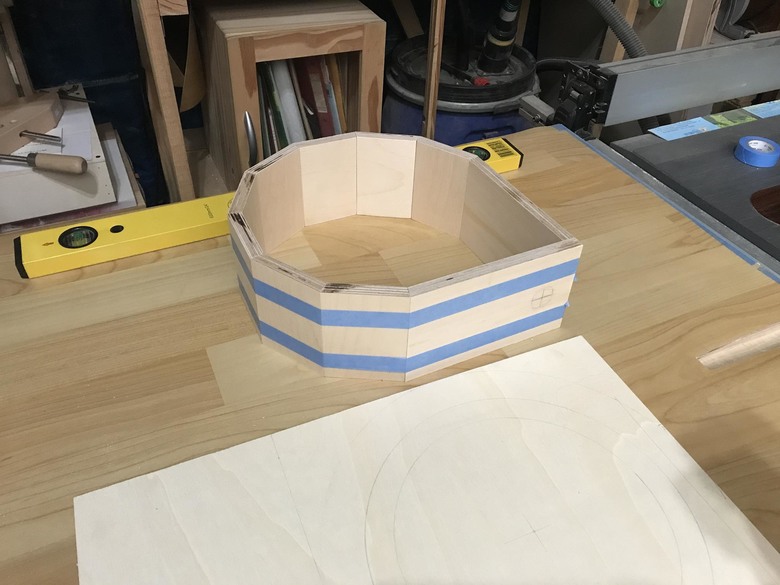

要組裝這種形狀,可以先排列整齊,再使用紙膠帶黏貼
前方挖洞,是用來接吸塵軟管的進氣口

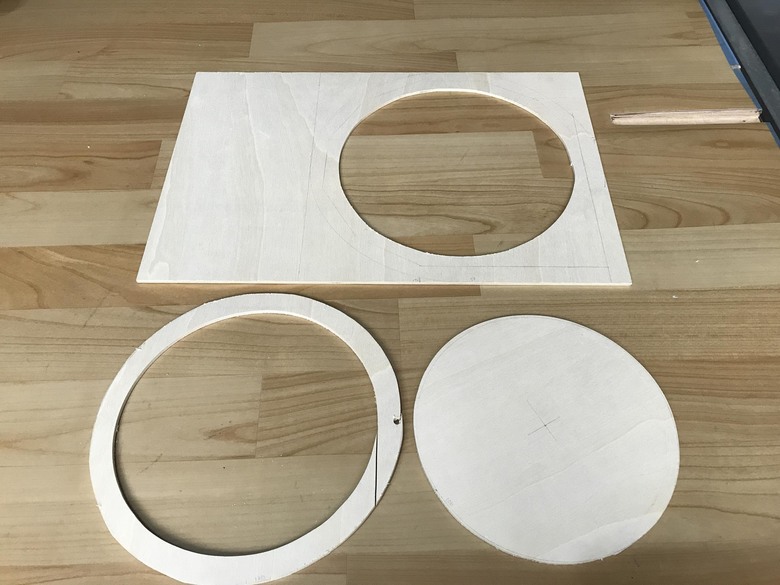

底部使用4mm的楊木合板,先用線鋸機切出一個直徑22cm大圓,再用帶鋸機或線鋸機切直徑20cm小圓



我希望可以看到木屑在桶內旋轉的樣子
所以頂部採用3mm透明壓克力
搭配一個12mm厚度小木塊,用來幫助固定吸塵管

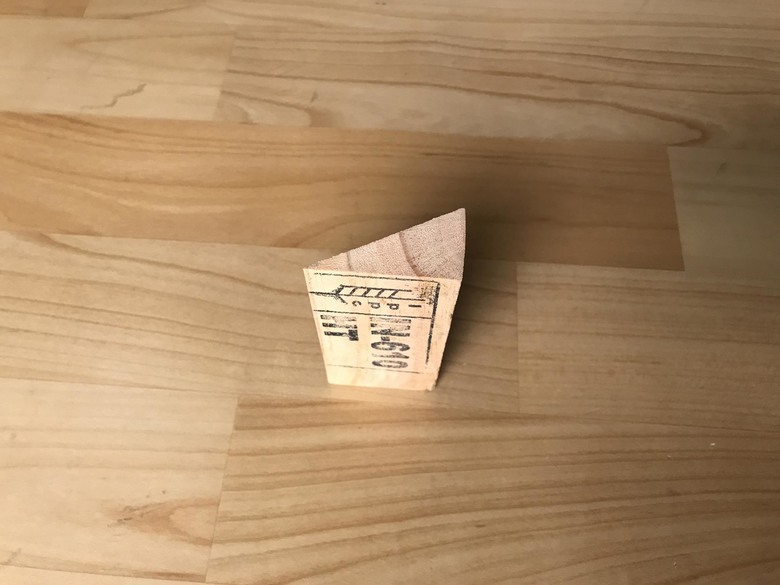

另外我作了一個三角形小木塊,黏在桶內引導氣流

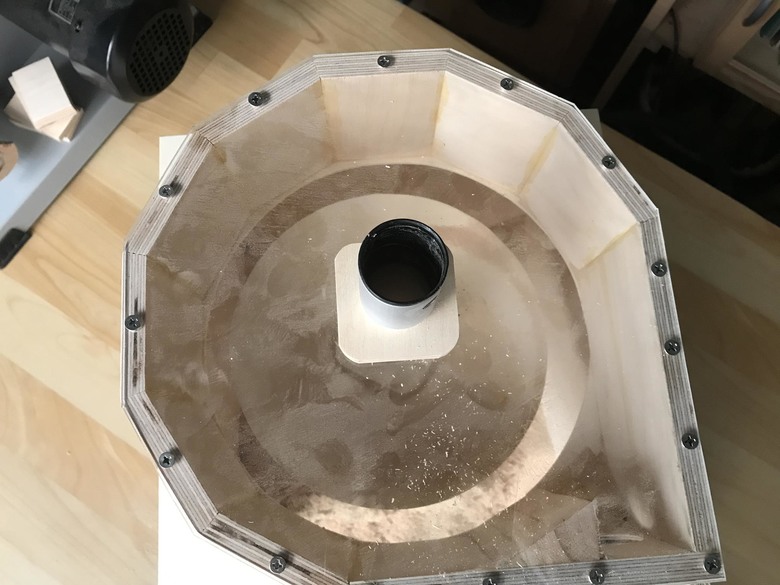

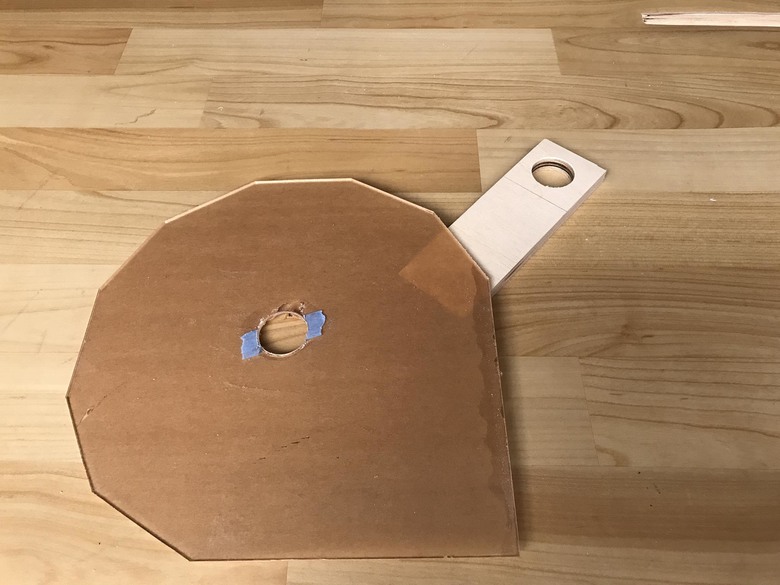

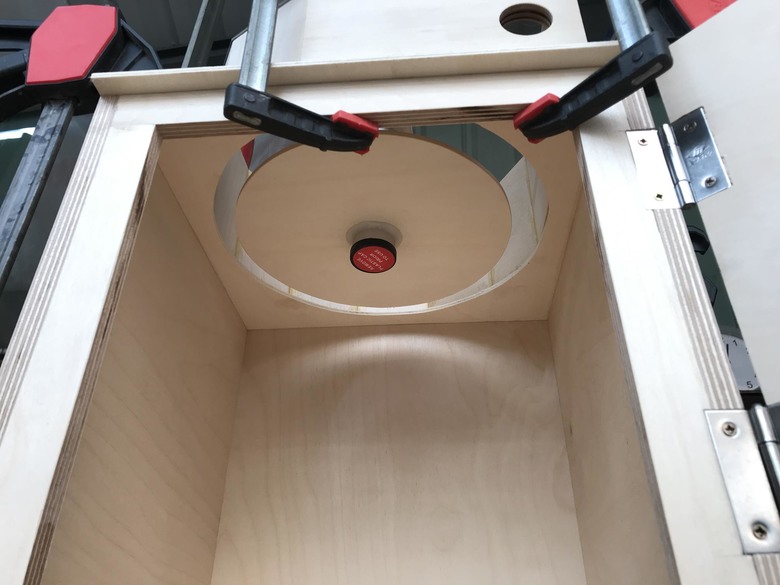

圓木板可用來擋住氣流,避免下方的木屑揚起
中間挖洞,同樣與吸塵管大小,另黏一塊4mm厚度小木塊,增加連接管子時的強度

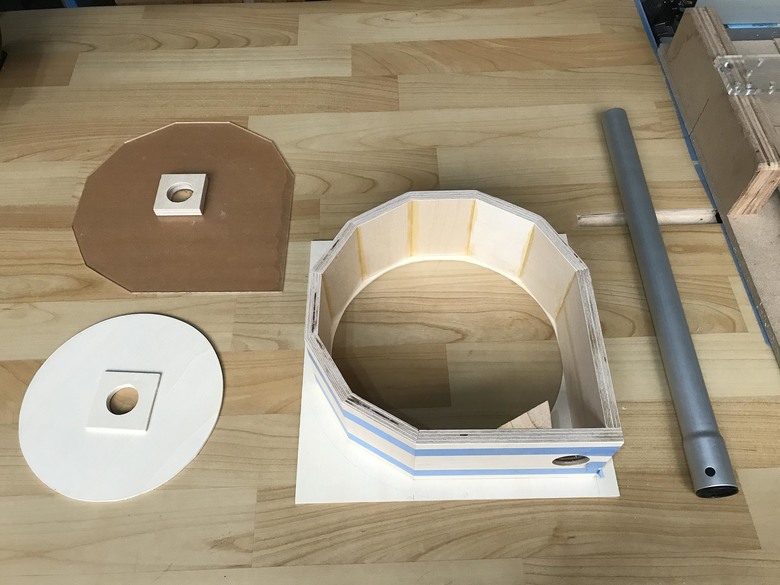

將管子切斷到適合的長度



再來就是黏合
木材+木材用木工膠
壓克力+木材用AB膠

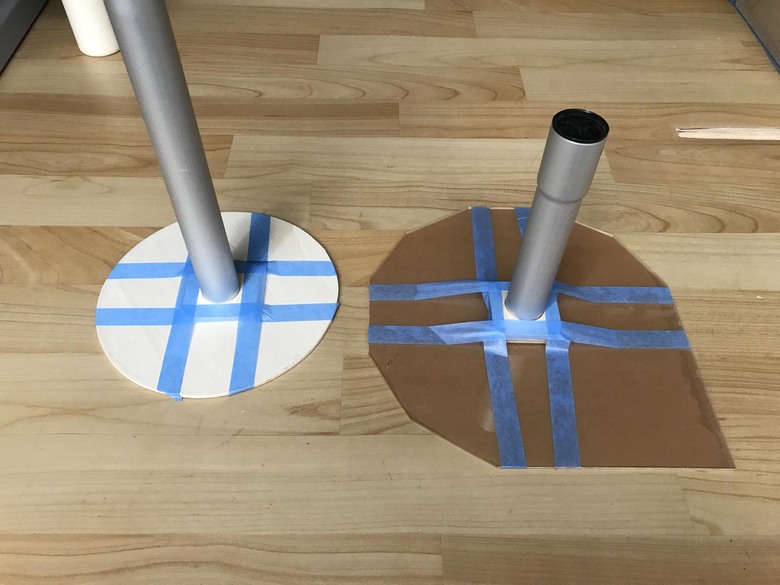

管子不用黏,插著是用來對準孔位的


等膠乾了之後,再壓克力周圍鑽孔

旋風桶下半部箱子

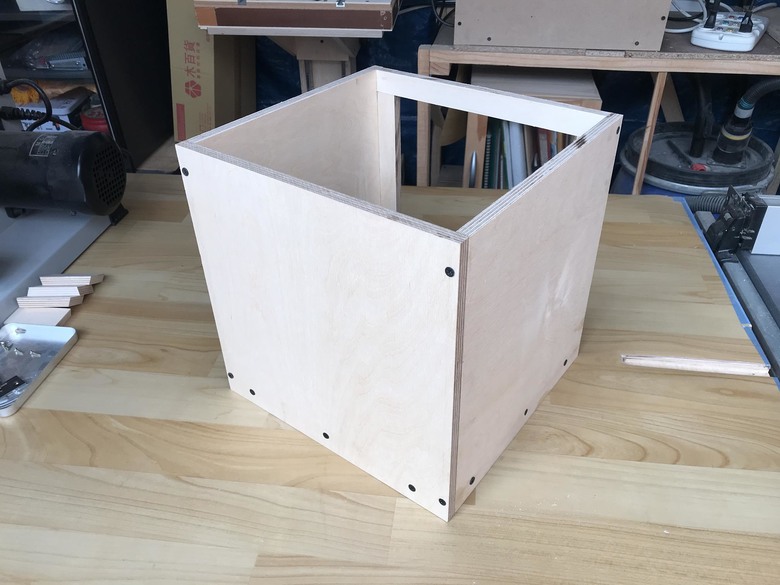

我設計的箱子是只有30x30x30cm的迷你箱

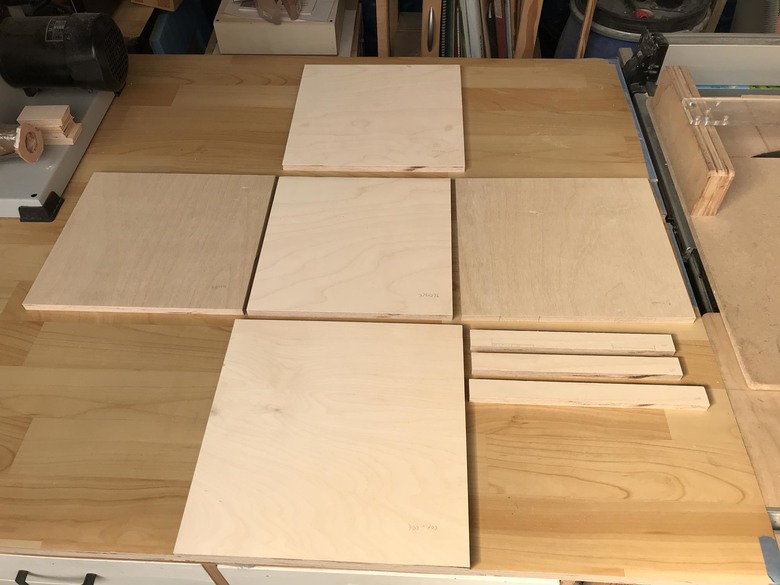

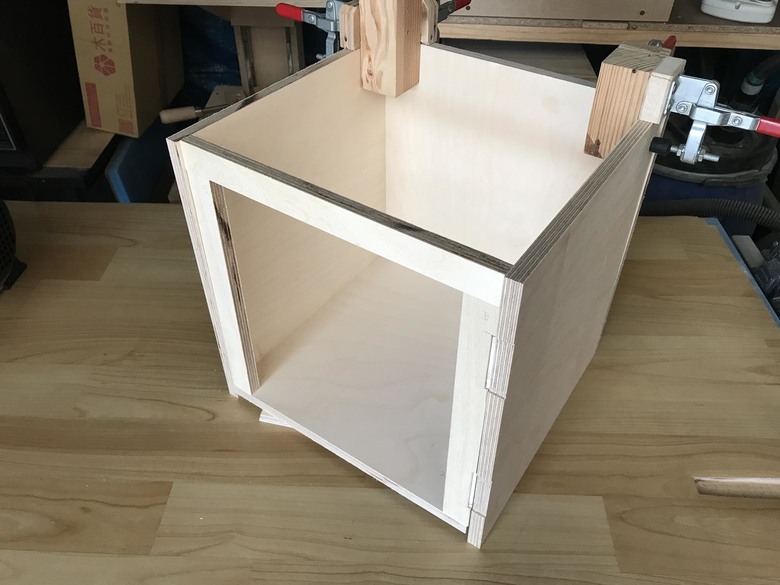

需要5個面,和3支小木條
皆用12mm厚的樺木夾板



首先要處理的是門
有2個合頁

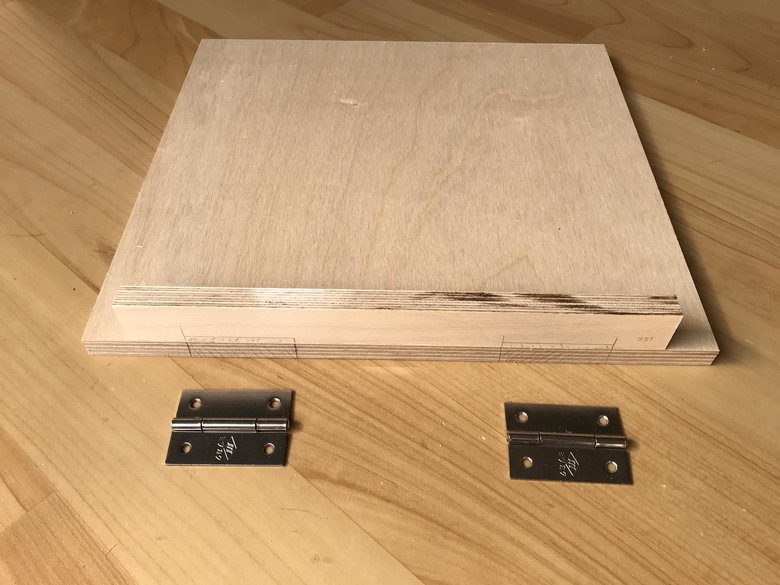

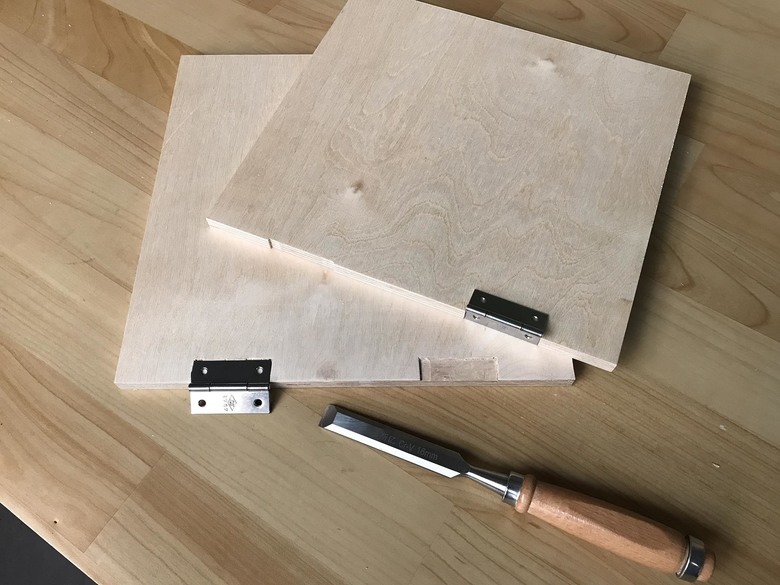

我用修邊桌將合頁要放的位置挖槽
再用鑿刀修整

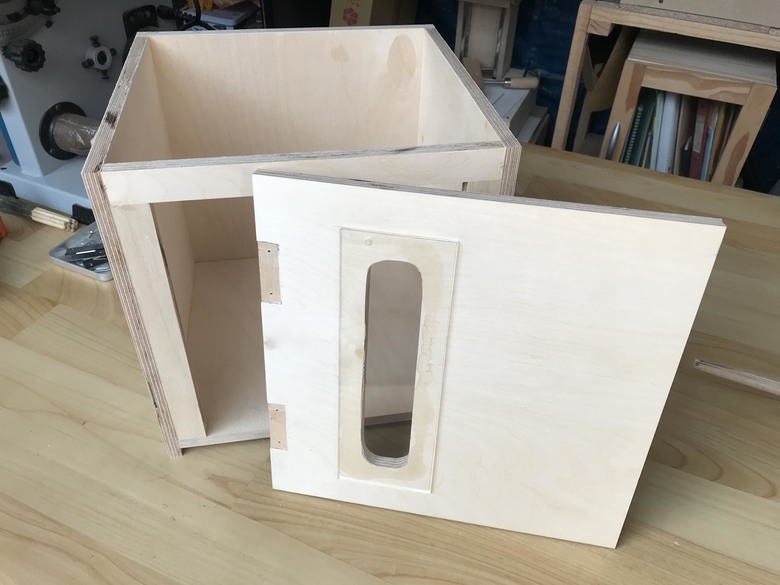

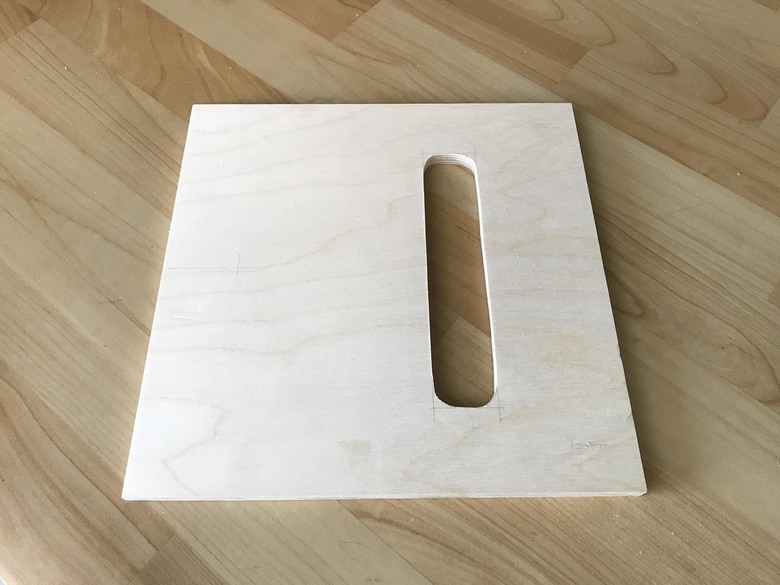

接著用線鋸機切出長方形的孔

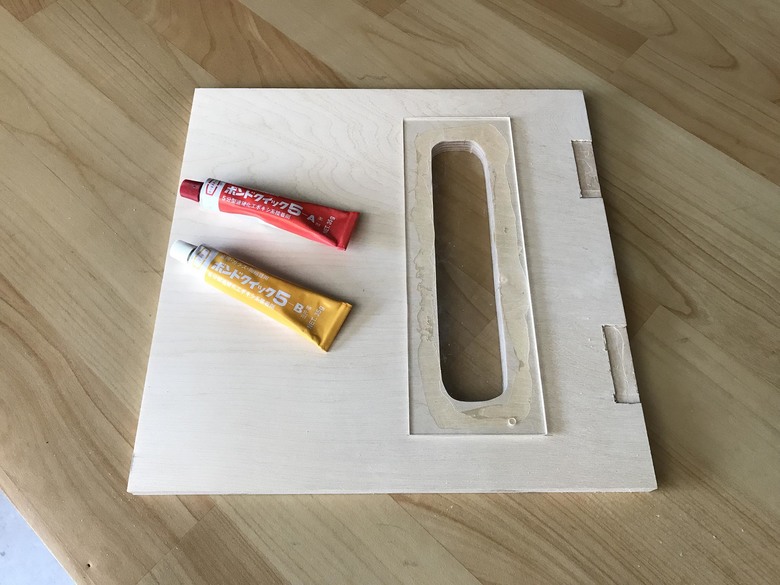

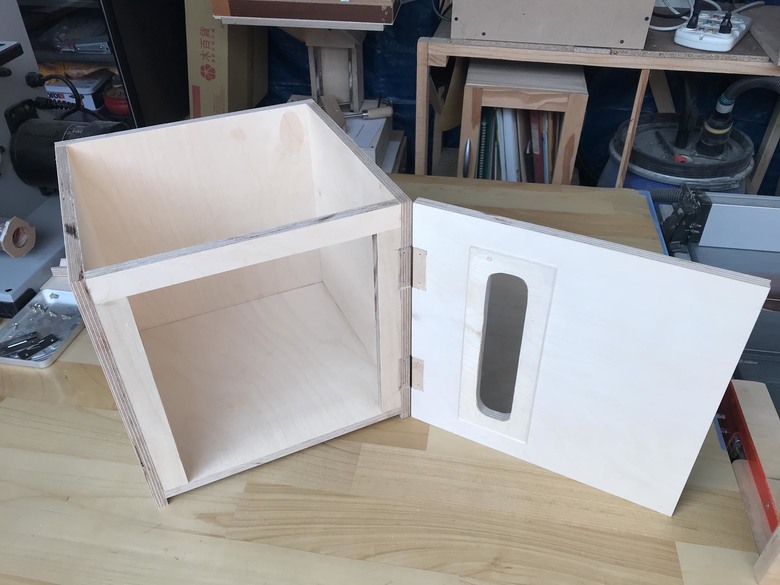

取一片透明壓克力,再用AB膠黏上
這樣能容易看見桶內的木屑高度,判斷是否該清理

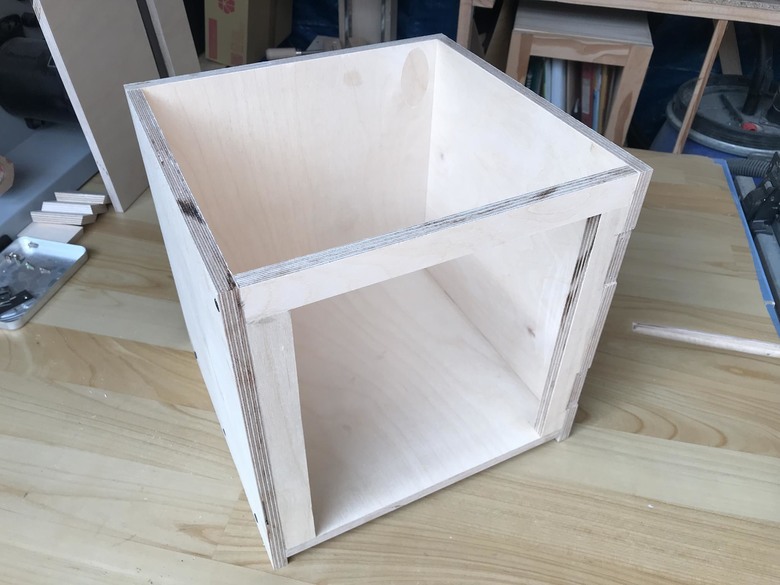

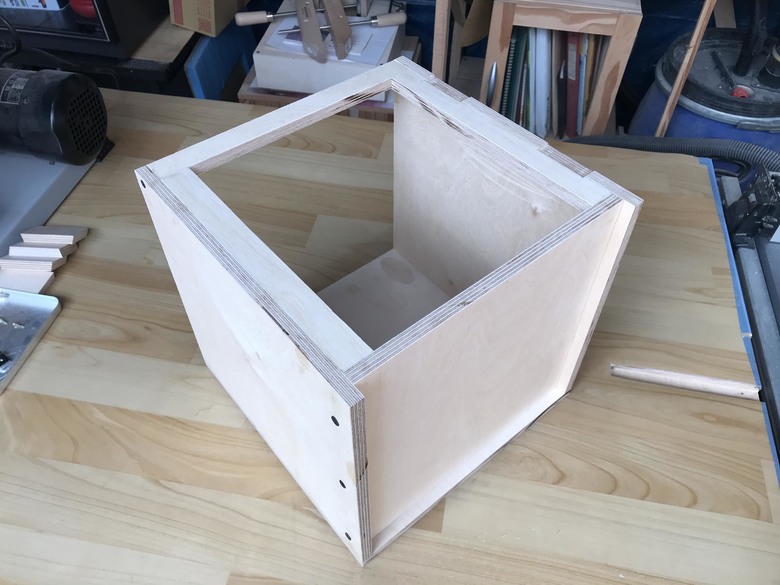

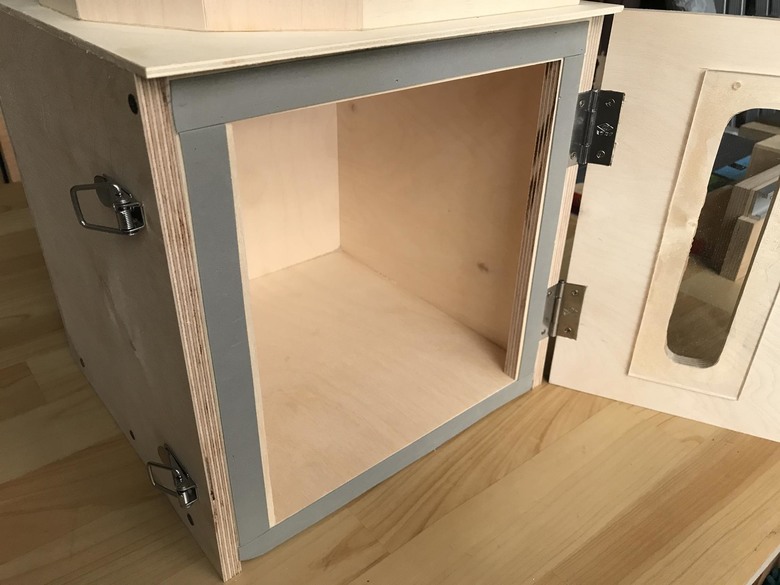

箱子組合好後,前方再黏上三支木條,用來貼墊片

23

24

25

26

27

28

29

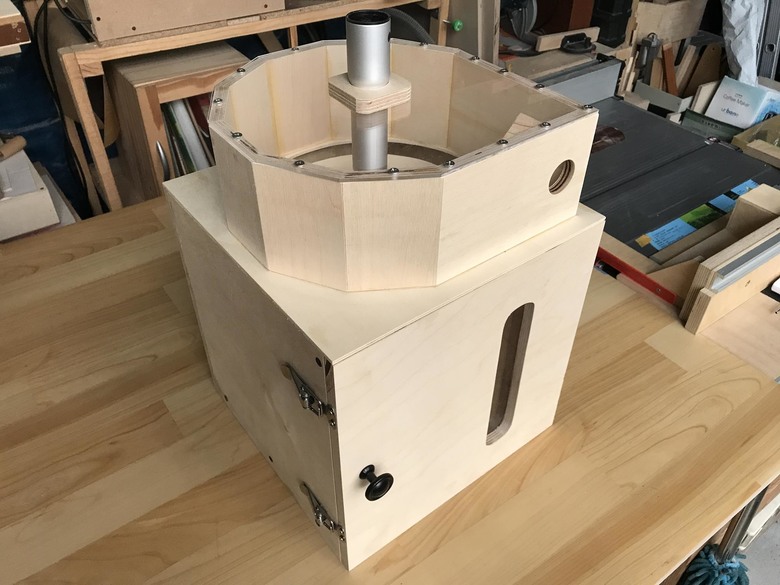

組合

因為後面我要將管子的末端封住

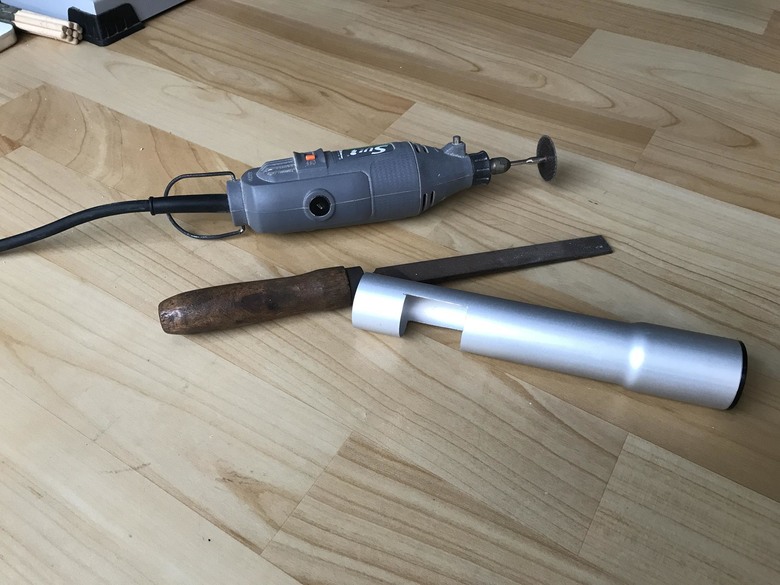

所以用電磨將管子側面切出方型孔
讓氣流可以進入


接著就將管子穿過壓克力,以熱熔膠黏接
再黏木圓盤,並將管子末端封住

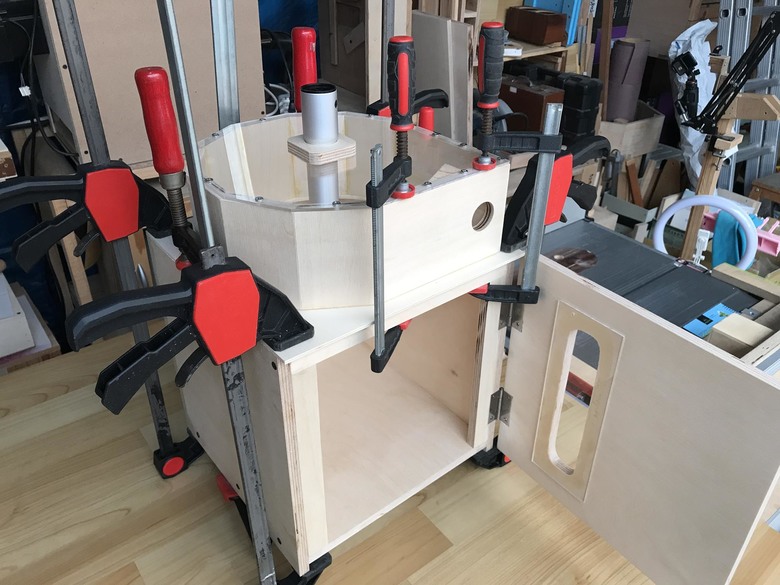

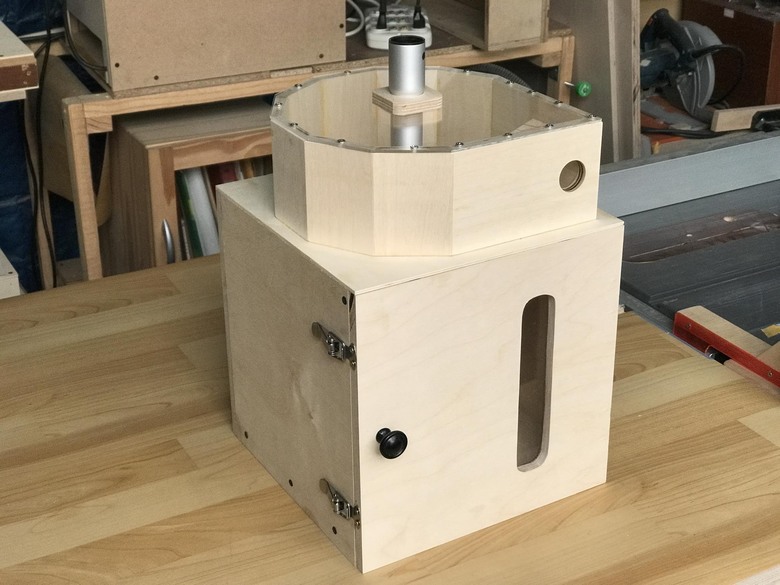

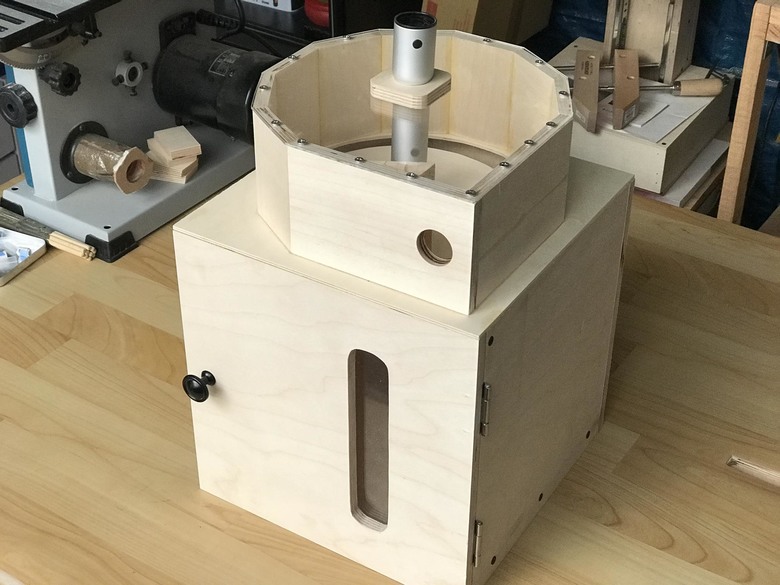

最後黏接上半部與下半部



為了方便清理木屑,我設計了一個門
但有了門就怕漏氣
我在四週以雙面膠貼軟墊
再用箱扣在門關上時能拉緊,達到氣密

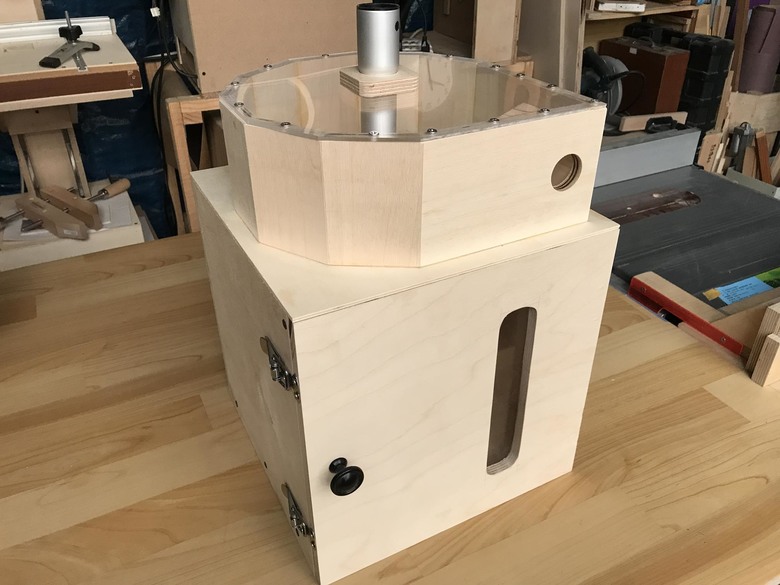

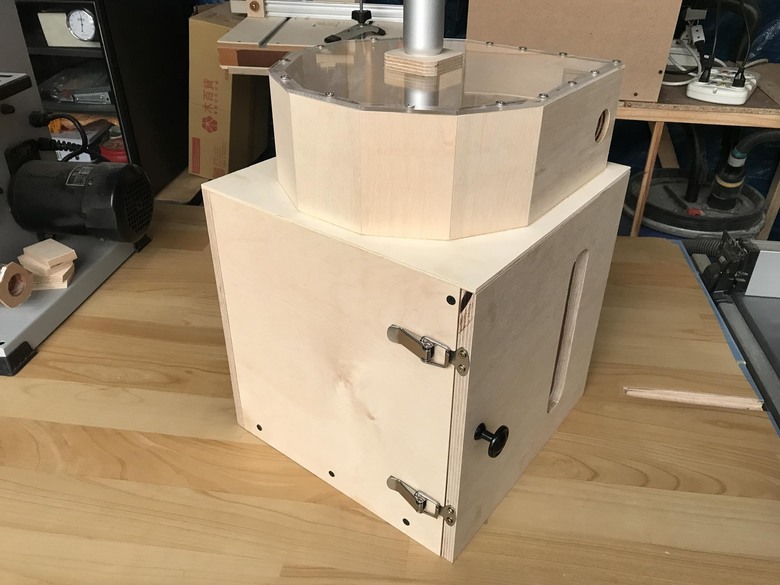

最後再裝拉手就完成了

36

37

38

39

34

35

使用心得

1. 分離效率佳,幾乎沒有木屑進入吸塵器
2. 進氣孔下方會卡木屑,可以不理它
3. 上方壓克力接觸木材處可加墊片增加氣密,目測是沒空隙

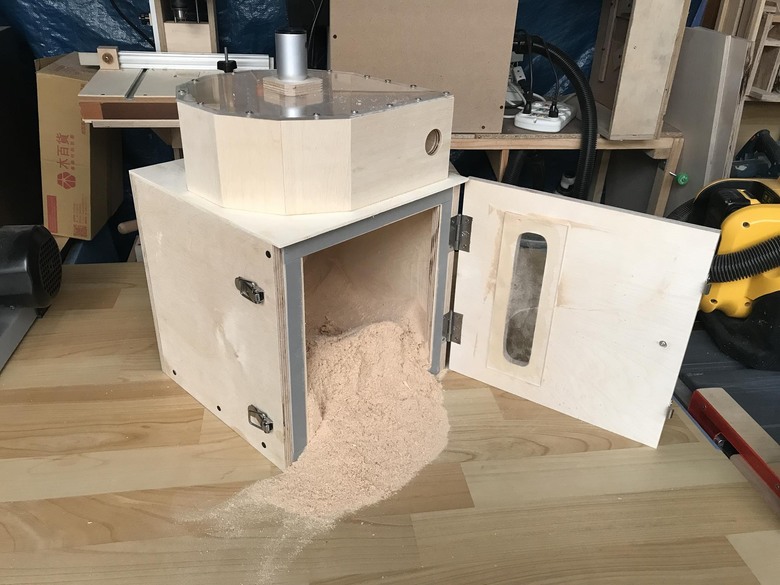

4. 開門木屑直接土石流,小心使用,內部放個透明垃圾筒應該可行
