在我用過的12V電動工具中,牧田電池BL1013算是非常輕巧的一種
我希望能有更多的應用,所以製造了這個電池匣
外殼
BL1013的形狀類似六邊形,我設計了一個非對稱六邊形來適合它的形狀
密碼是 32+12,也就是長邊32mm短邊12mm高度53mm

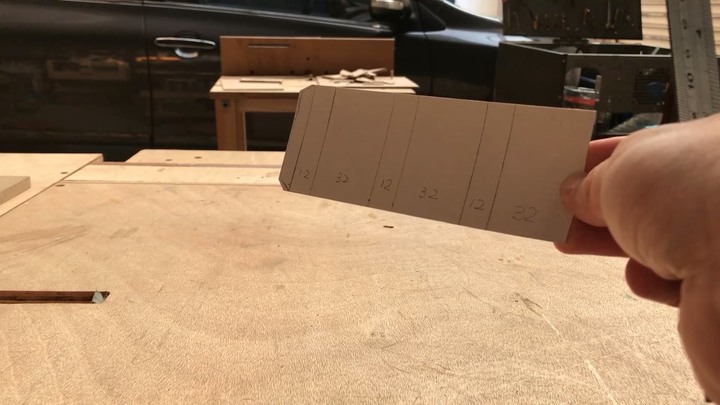

先使用厚紙板來建立模型
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-35c173fdb979e78f2b6d8d5d4904aeec.jpg)
外殼一共有三層

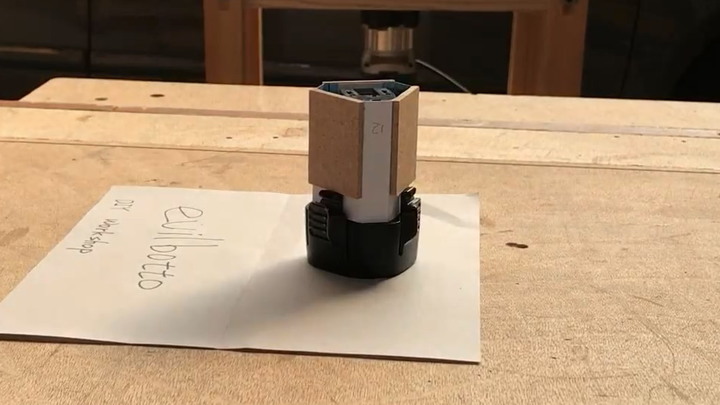

第1層用MDF來製作
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-d9561af82fb9ce32182ac144aba9a3a0.jpg)

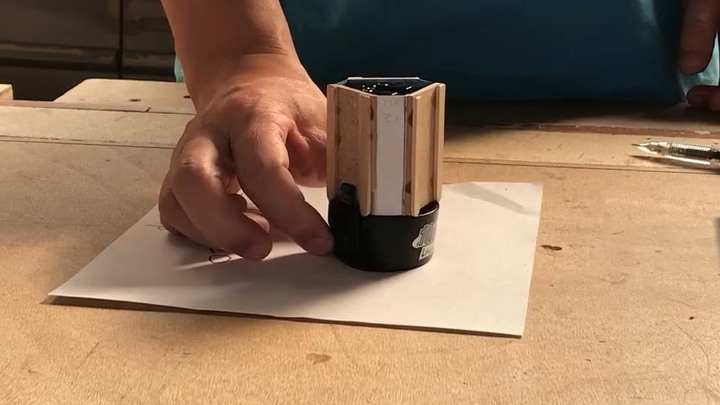

第2層用冰棒棍
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-f1b2316cda71acc20670ca9e493e299e.jpg)

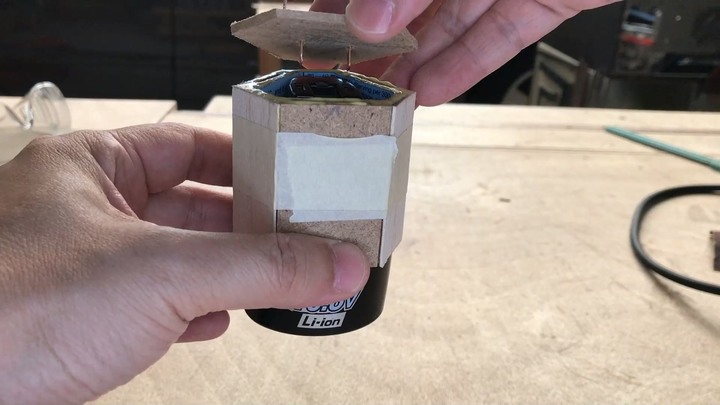

第3層也是MDF
這裏有一個很關鍵的功能是在電池放入後能牢牢的固定住才不會滑出來
所有必須製作適合的凹槽來搭配電池上的卡榫
凹槽在第3層外殼的內部
我試過鑽孔,挖洞,最後覺得用鋸台切一刀是最好用的方法,深度大約1.2~1.5mm即可
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-60c992ec54662af590683d7fc9ed1e5b.jpg)
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-d86e8fc2cd5e00b37dad6d8e5004485b.jpg)

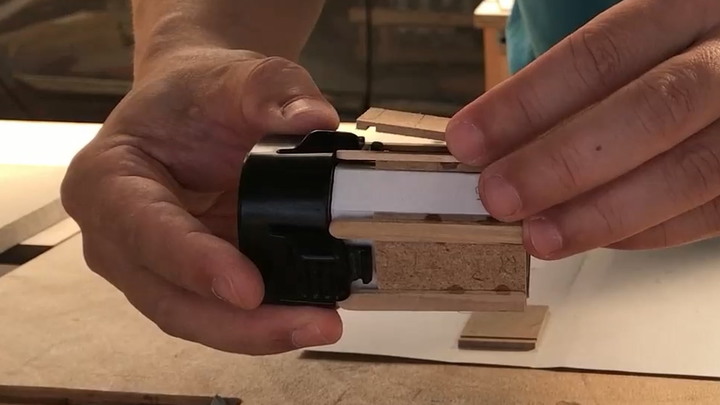

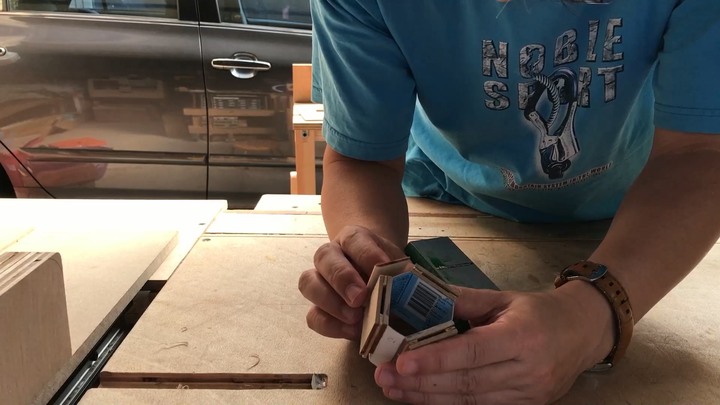

短邊的外殼我用了一些巴爾沙木來做
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-8911849edfdc506b1f42f0139717315e.jpg)
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-2323f4328f497a52e23573498841a903.jpg)
電力連接器
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-4a7dda596ac1a4ad3cad3e1bf97dd49e.jpg)
外殼另一個重要的功能是把電池的正負極接出來

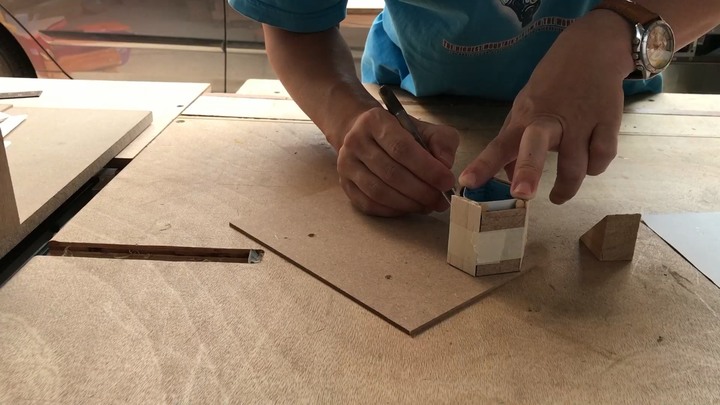

用MDF作一個適合的六邊形板子,挖2個小洞
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-0bd2d27e497b1e96e912a78b0b2ca8b3.jpg)

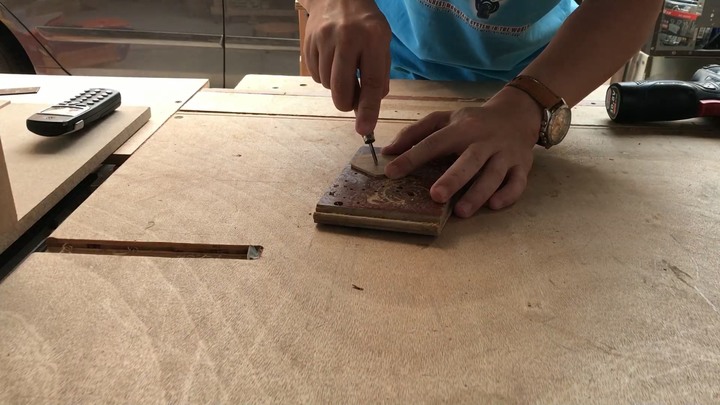

![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-e6c5ef6c2fa0d02aa33320fa26114051.jpg)
使用2片 厚0.5mm度 寬4.5mm 長25mm 的銅片
捨不得丟掉的純銅散熱器,以前都不知道要作什麼,現在知道了

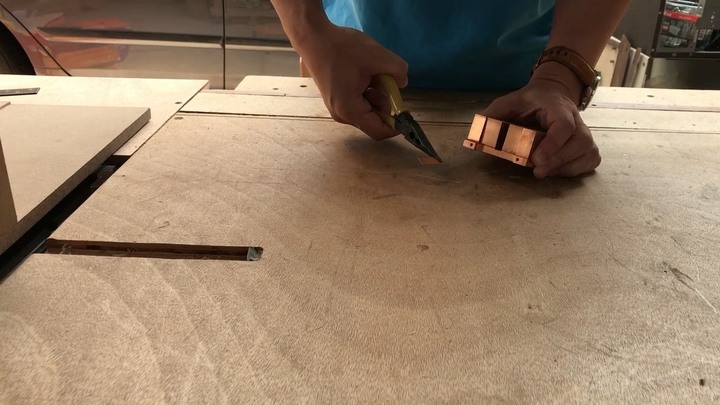

![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-c00f8690165c9ed1e47801ec81784aee.jpg)
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-16072b87d0c8aaf4d9cf7eb8bc82e78f.jpg)
鑽孔攻牙M3以便鎖螺絲
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-f0af109b9cd6f05b9ed6ff0769ae73c1.jpg)

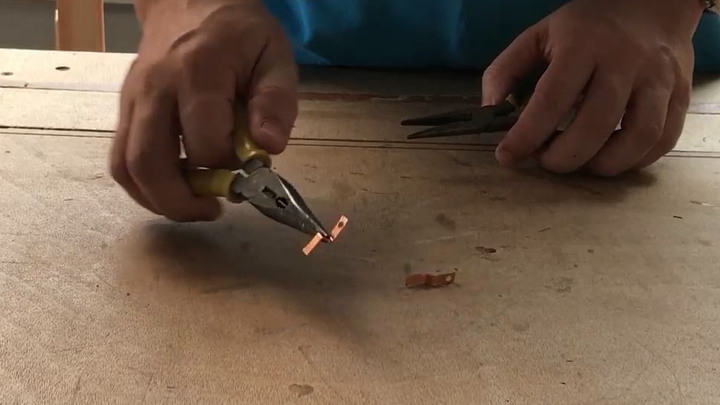

折彎成Z字形
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-c898fd54853ba1d9e18cb0e59154e2ad.jpg)
將銅片插入小洞

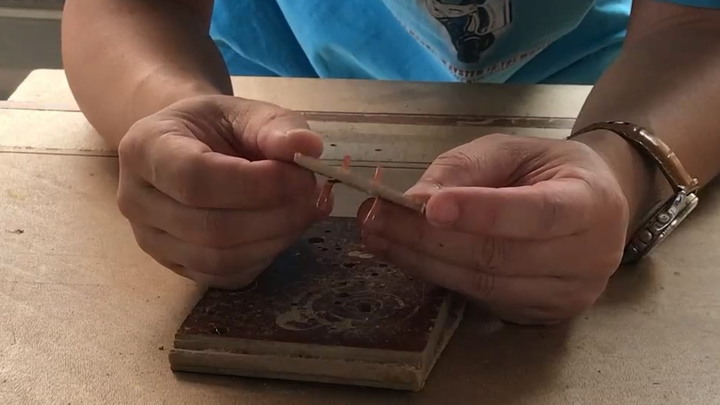

![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-4c60de2157721a6152949faa2734d8b2.jpg)

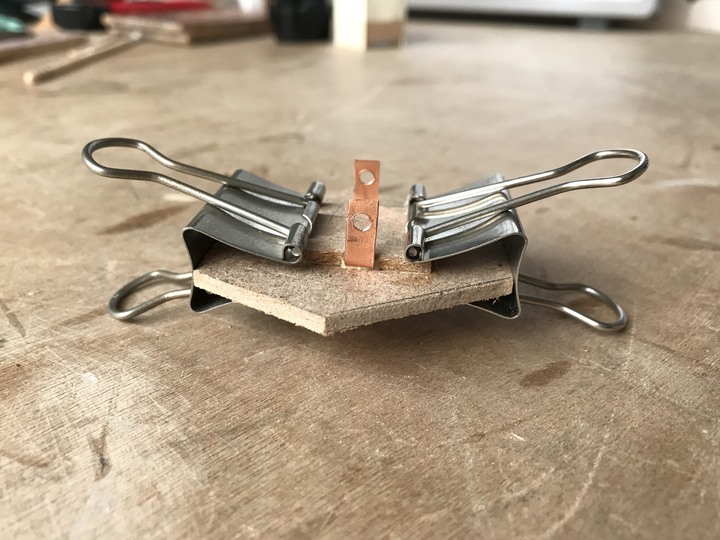

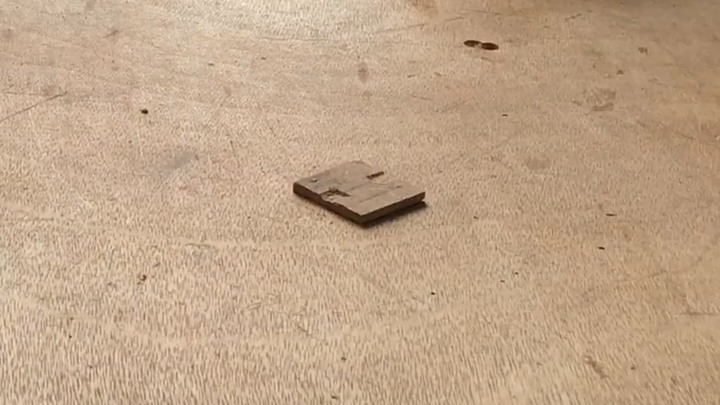

製作一個24x24的小板,用來固定銅片
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-8e6843653849b03d3a20e7637ac36da4.jpg)

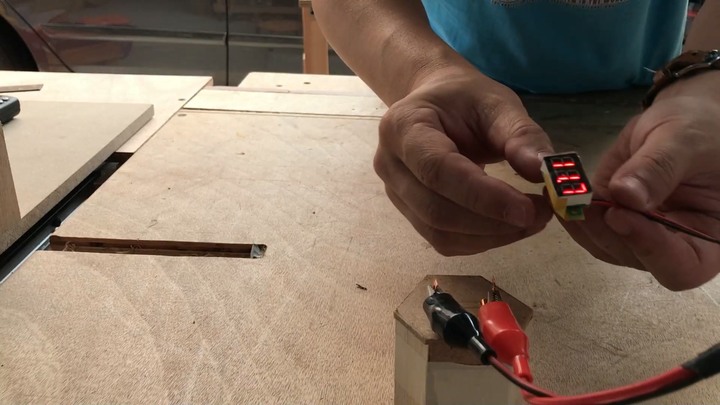

使用電錶或電壓計測試是否有通電
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-8c1b65d8879d38903f4756d8303a394b.jpg)
沒問題時後,再把它們黏在一起
基本上這樣已經可以用了
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-6eb028122df9aea3479d8010a763d1bc.jpg)

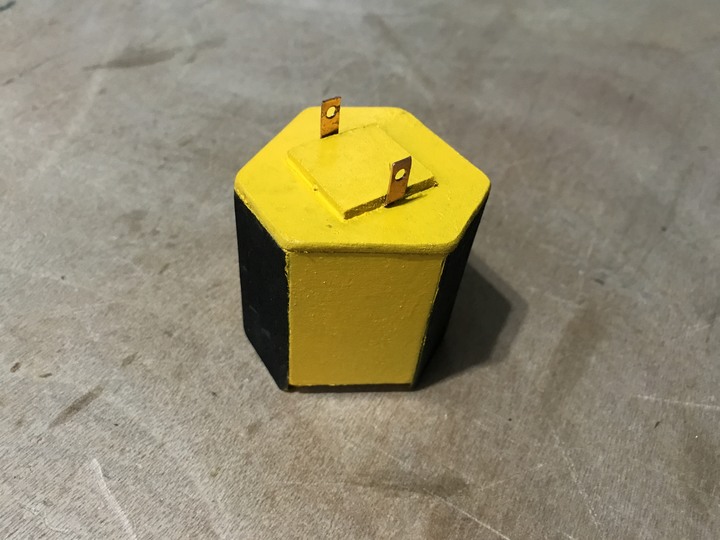

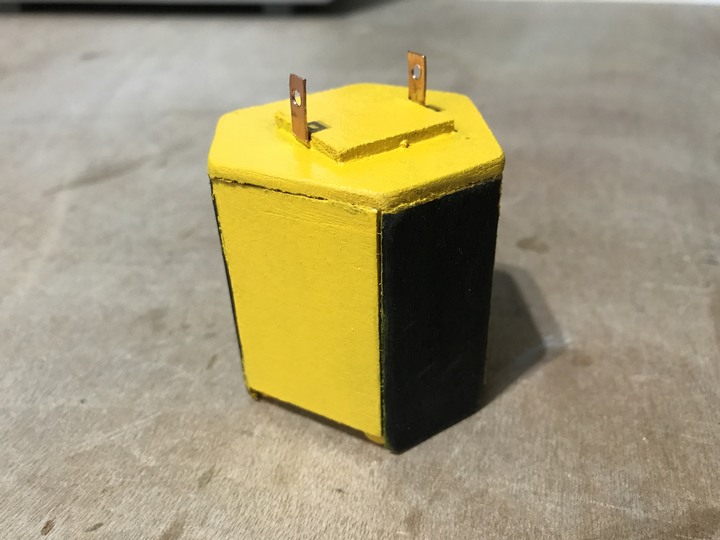

塗裝
黑加黃的組合![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-2fee71a4a1a53f86deeb6db310ed620a.jpg)
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-43baeac1d3e3c9f7ab8bc971e8bef9a6.jpg)
首發應用
最簡單的應用就是讓電燈發亮使用1小段12V LED,把電線連接到正負極鎖好

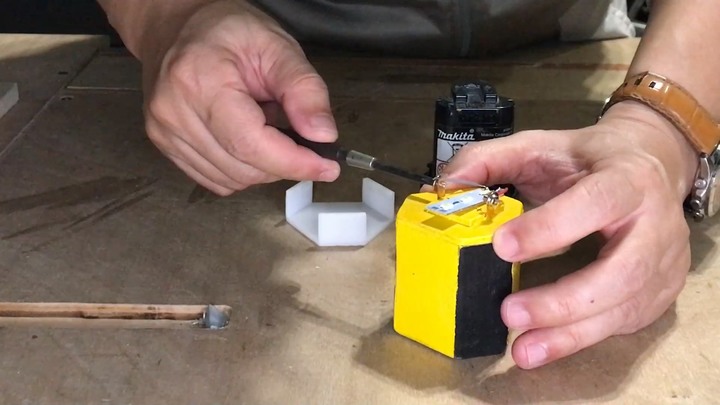

![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-7269695f10d33f26bf2c871ee1470a5c.jpg)

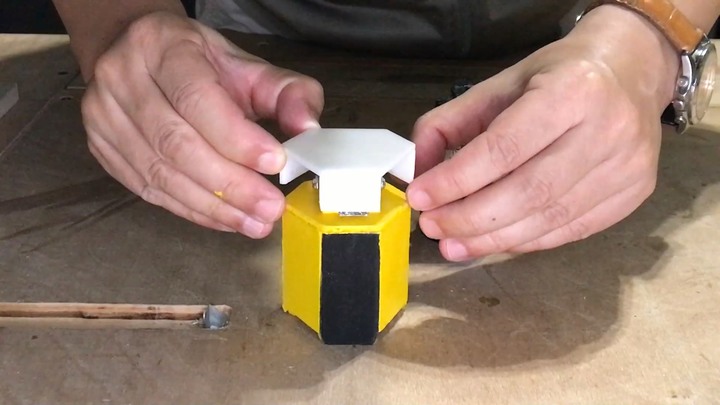

再用白色的壓克力製作一個同樣六邊形的上蓋
我以後會有其它應用,所以暫時只用雙面膠黏一下
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-9196def2b2fda73fa9c238caa4204e33.jpg)
重要的時刻來了
當電池[咔]一聲連接燈亮時,心中滿滿的成就感!
![[教學]如何製作牧田12V電池匣BL1013](https://attach.mobile01.com/attach/202111/mobile01-66db4ab2d0149b5ca6f97229f574e642.jpg)
製作過程的影片如下,歡迎來看看,喜歡的話請幫小弟按個讚,謝謝!
