材料
.775/795馬達.法蘭連軸器
.巴爾沙木合板
.巴爾沙木
.環氧樹脂
.密迪板
.ABS板
.小木塊
.銅柱
.螺絲

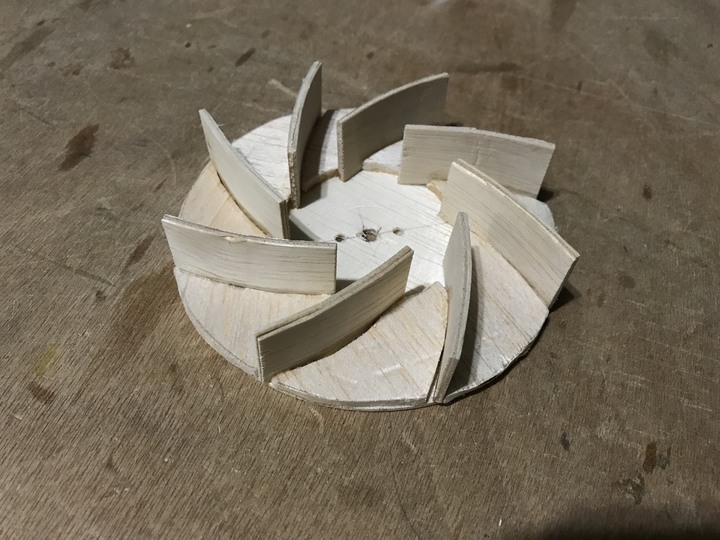

葉輪
我作過直線式的,這次想挑戰後彎式葉輪我有沒CNC或3D印表機,實在不容易製作弧形的溝槽,

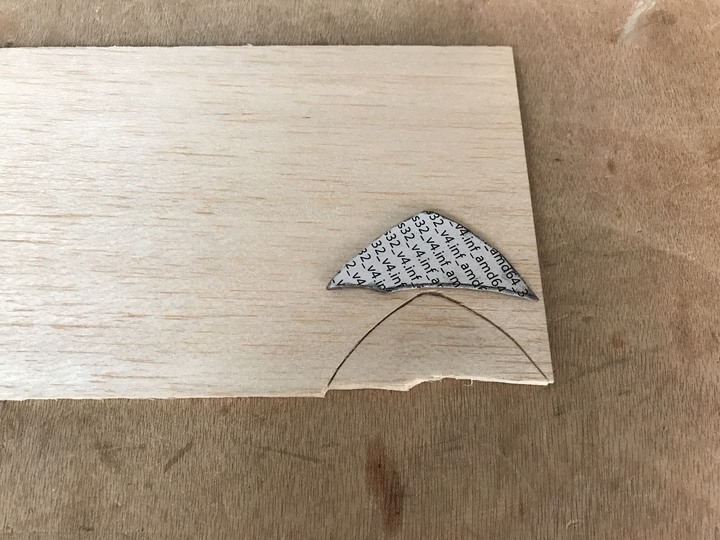

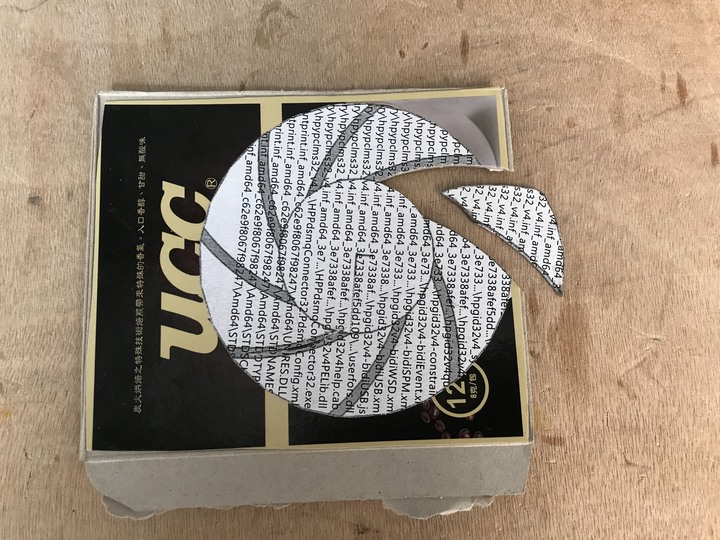

所以先用電腦印出圖形,貼在厚紙板上,製成樣板,再選用航模常用的巴爾沙木,用刀子就能切割,以黏合的方法製作
葉片、圓形底板、加強環則是用巴爾沙木合板來製作

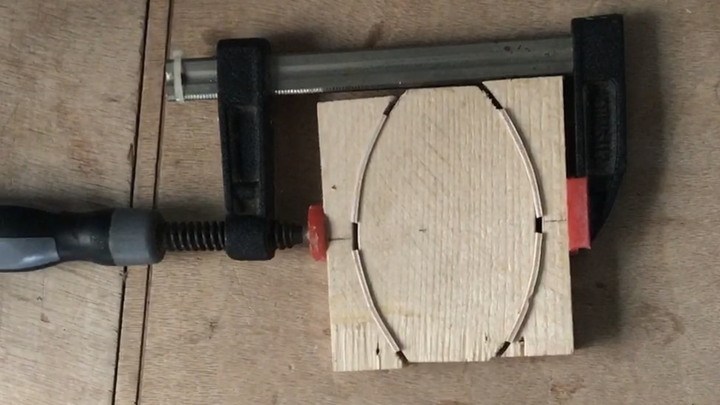

由於葉片必須彎曲,我先把葉片噴水並加熱後,夾在治具一段時間讓它變形

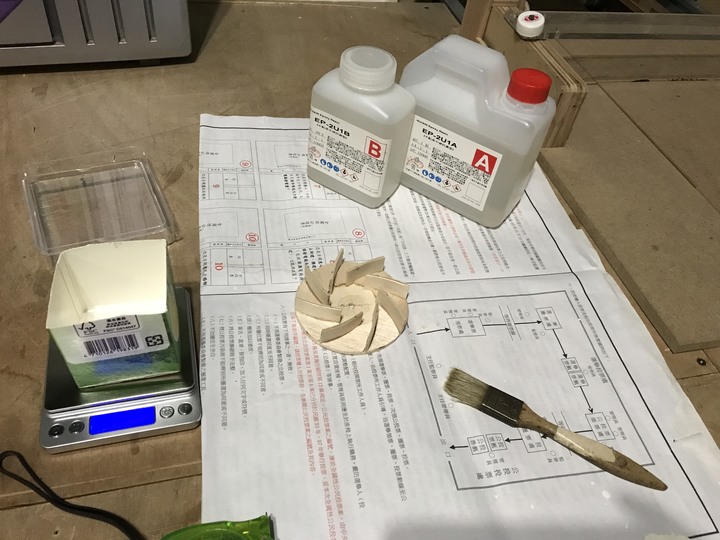

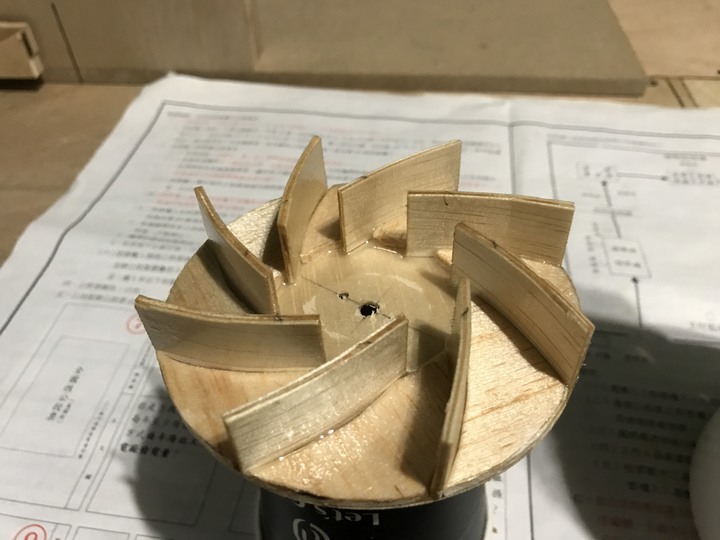

最後塗上一層環氧樹脂增加它的強度
直線式與後彎式合照

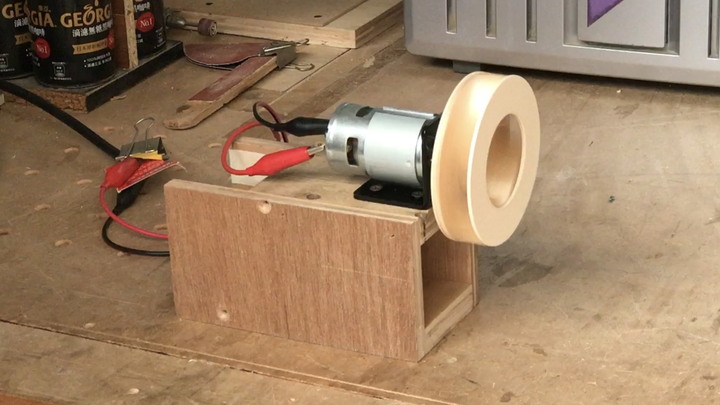

測試葉輪
看它是否平衡,如果不平衡會產生較大的震動電源使用汰換下來的12V的汽車電瓶,經過直流馬達調速器,漸漸加速到最大約10000RPM,似乎沒有不平衡的狀況
我猜可能是巴爾沙木很輕的特性,即使有小幅度的偏差,也不會有影響
不過要小心!!千萬別只用快乾和密迪板黏,可能會爆裂,很危險,這是我失敗的經驗
外殼

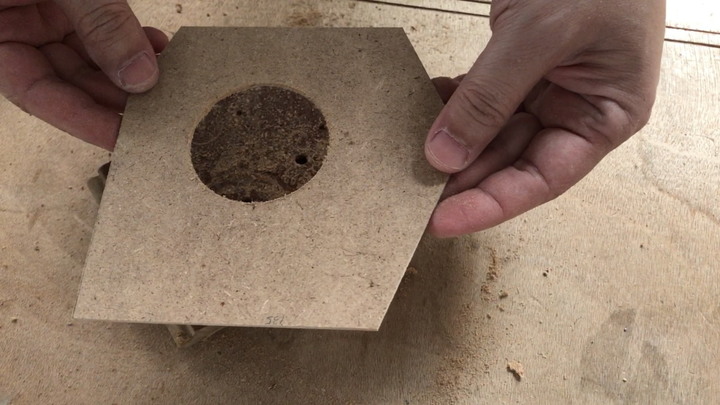

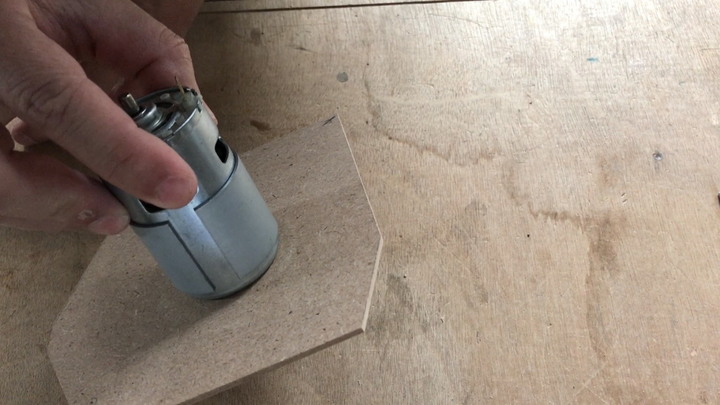

上下外殼我用MDF密迪板來製作,一邊固定馬達,另一邊開孔進氣

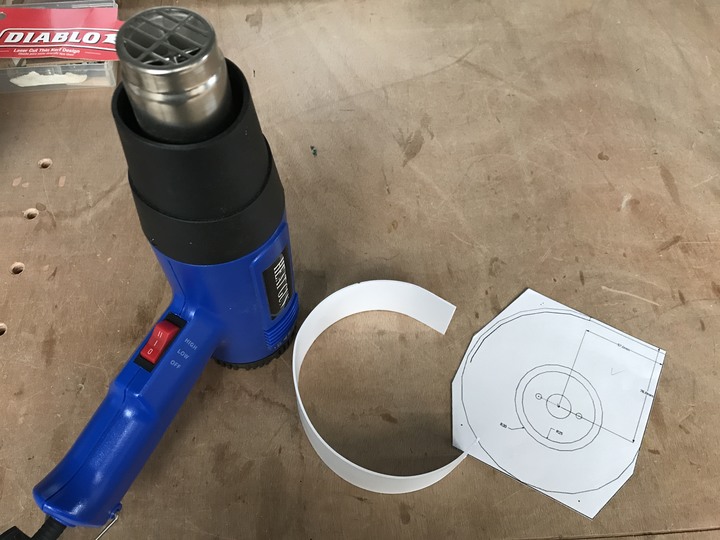

側面因為是曲面,所以我用ABS板烘烤後彎曲,再用快乾黏住
我希望可以容易拆開維護,沒有全部黏住,一部份使用螺絲固定
小木塊

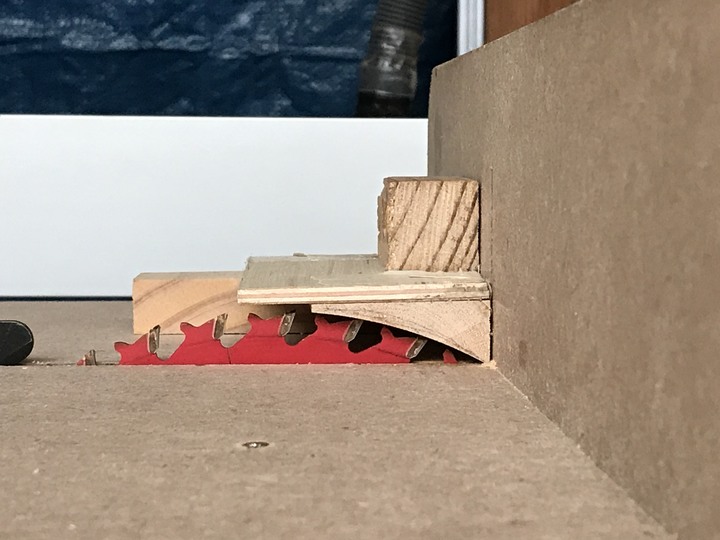

這東西有兩種功能 1導流 2連接外殼它是一個弧形,我嘗試用桌鋸把它銑出來,效果相當不錯

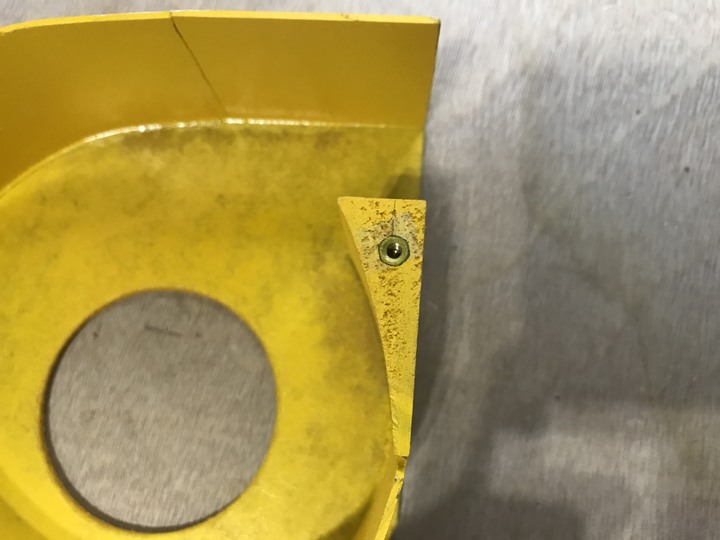

我在其中一邊埋入一支小銅柱,用來鎖螺絲

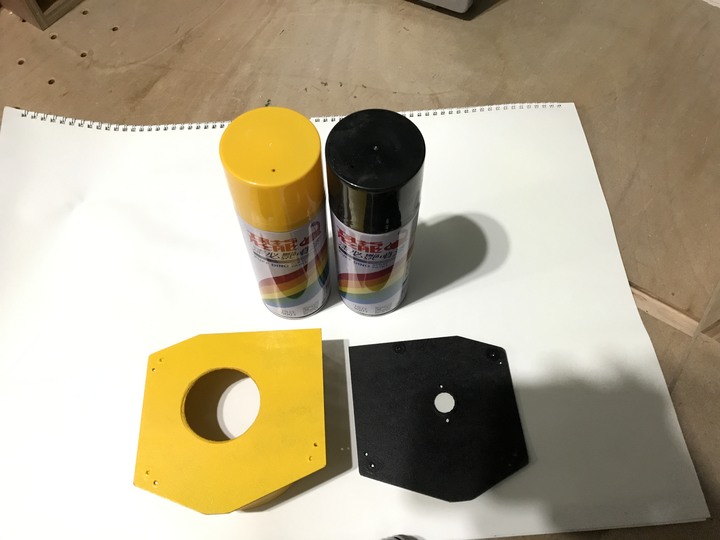

塗裝
我喜歡得偉電動工具黃+黑的配色
組裝

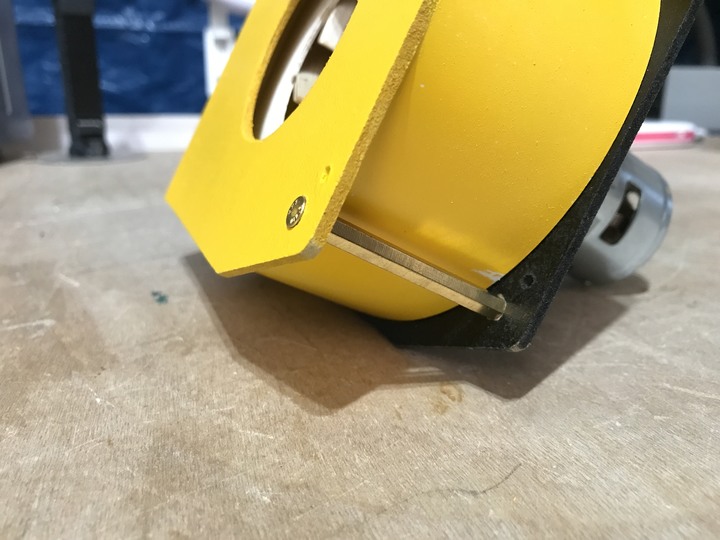

外殼很薄,沒有可以鎖螺絲的地方,我使用3個額外的銅柱來輔助外殼的連接
出風口

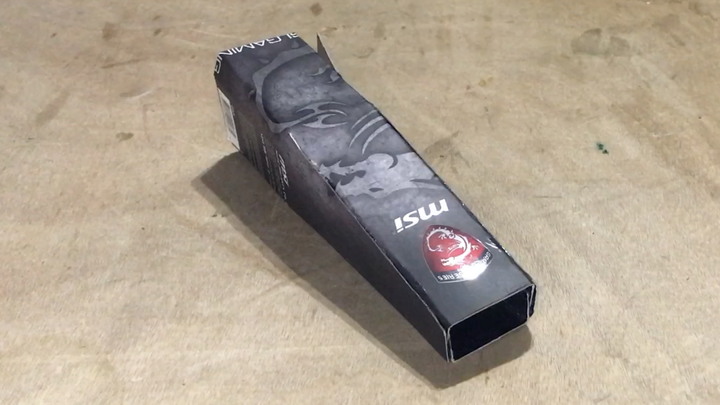

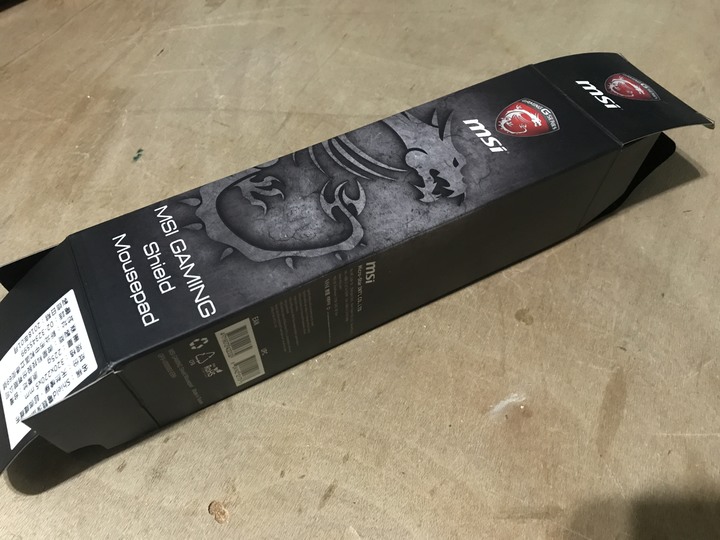

手邊剛好有一個msi滑鼠墊的包裝盒,廢物利用,把它製成出風口(這不是業配
)

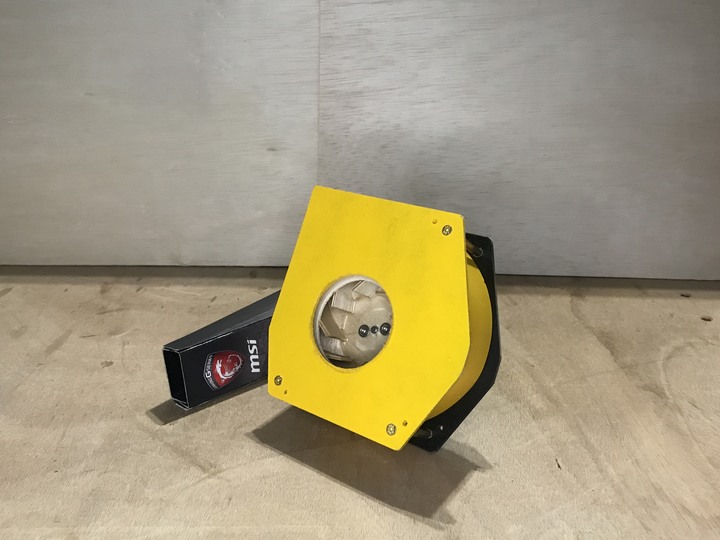

完成
有什麼建議都歡迎提出來討論哦
製作的影片如下,謝謝觀賞
