金輪繼畫線詳解

金輪繼是我第一個打的榫卯,也是我打過最多的

楔釘榫打起來非常簡單,而金輪繼作為楔釘榫的日本版難度稍微上升了一點

拿來當作榫接入門不但好做也頗有成就感

以前常有人叫我教他金輪繼怎麼打?至少說說怎麼畫線吧

剛好今天補班我偷個閒用PowerPoint畫畫線

當然楔釘榫的變形相當多,甚至歐洲有原生楔釘榫

我這裡說說我第一次打畫的線,由於第一次做的線是自己想怎麼畫

所以我做到現在還是不知道傳統金輪繼怎麼畫的

有疑慮的朋友可以看那本日本傳統接合

第一步你要有兩塊長木方,寬高是一樣的
金輪繼畫線詳解

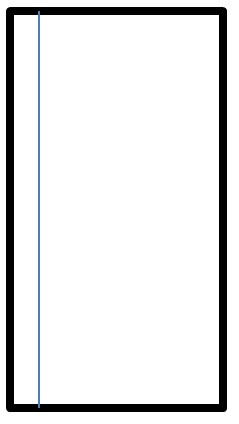

第二步要選一個喜歡的寬度畫線,不能寬過木方1/6
金輪繼畫線詳解

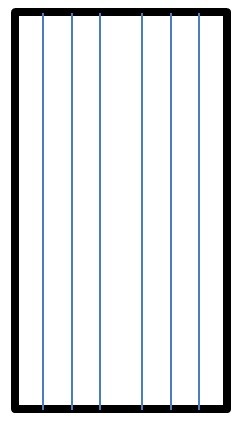

第三步等寬多畫兩條,另一邊也一樣
金輪繼畫線詳解

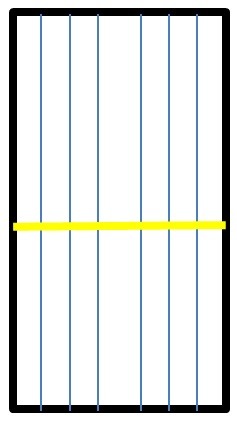

第四步選一個長度從端點延伸,通常是木方寬度的1.5倍
金輪繼畫線詳解

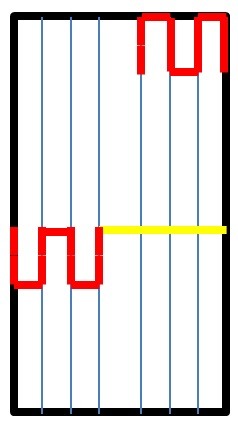

第五步畫出接口,通常接口深度等於你選的寬度,這樣一來突出的方塊是正方形,我這裡用兩倍寬的深度
金輪繼畫線詳解

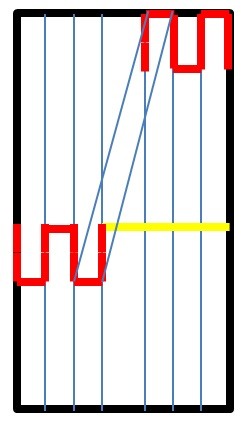

第六步把接口端點連線
金輪繼畫線詳解

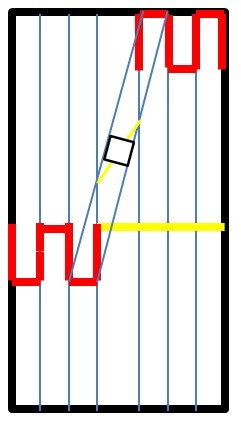

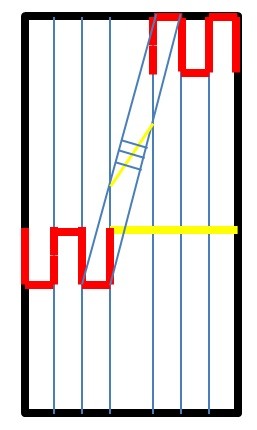

第七步連線端點連線跟第三條寬度線交叉的地方,量測該線的長度取中心點,然後做出垂直兩條端點連線的線做楔條的寬度
金輪繼畫線詳解
第八步畫好楔條的空間
金輪繼畫線詳解

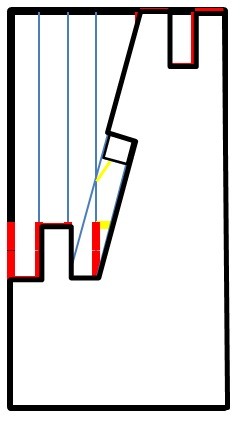

第九步決定好切割的範圍
金輪繼畫線詳解

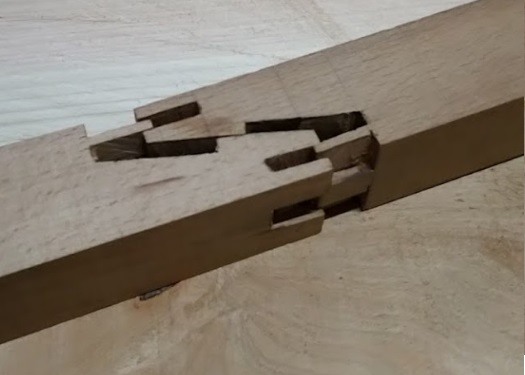

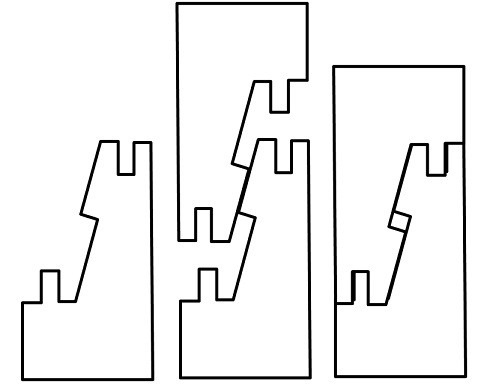

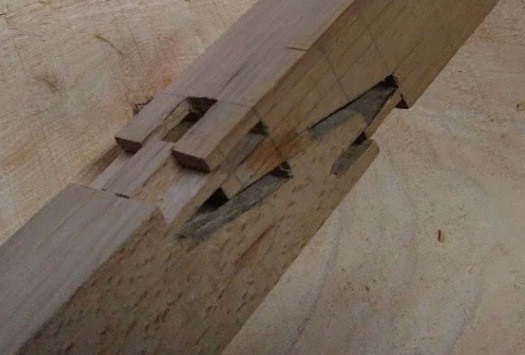

然後你只要切好兩個一樣的東西,把其中一個翻過來就可以接起來了
金輪繼畫線詳解

金輪繼畫線詳解
金輪繼畫線詳解
2020-06-20 15:26 發佈
