[硬漢工作室] 龍貓咕咕鐘

難　　度　★★★☆☆
施作時間　41 小時 ( 構思構圖3hr / 備料2hr / 木工施作12hr / 彩繪燒烙上蠟14hr / 程式與校調10hr)

親手幫女兒做玩具算算也有八個年頭了
這些年漸漸悟出一個道理
那就是 ~ 愛在黎明破曉時 … 說錯了
應該是 ~ 慘在生日許願時 !!
為什麼這麼說呢 ?

話說去年年底工作需要出國一趟
老婆小孩也自費一同跟了去

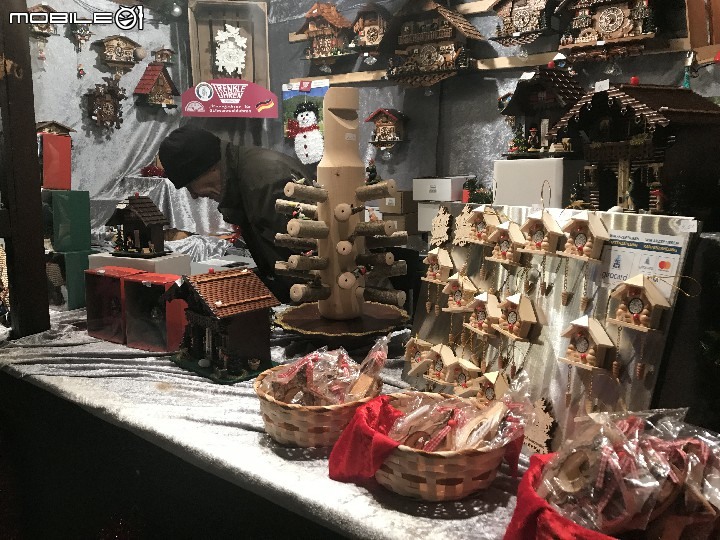

當時德國一些城市的聖誕市集也開始擺攤了
碰巧 淇淇 這時正好過她十歲的生日
於是年幼無知的 硬漢 (今年剛滿25歲又零243個月)
一不小心又踏出陷入泥淖的一步


硬漢：淇淇 十歲的生日想要什麼禮物呢 ?
淇淇：嗯 ~ 那就『咕咕鐘』吧 ! (簡潔有力 絲毫沒有拖泥帶水)
硬漢：是前面小的那種嗎 ?
淇淇：可以選後面大的那種嗎 ?
硬漢：(看到標價倒抽一口涼氣) Errr ….. 那個 … 回家我再做一個給妳好了
淇淇：真的 , 要有音樂演奏跟玩偶跳舞的喔 !
硬漢：好了好了 ~ 我知道了 ~
淇淇：把拔 , 你怎麼好像很怕讓我說話 ?
硬漢：那是因為 … 算了 ~ (那是因為武功再高 也怕菜刀)

話說回來
做什麼主題的『咕咕鐘』好呢 ?
對了 ~ 淇淇 喜歡 宮崎駿 的『龍貓』
那就做一座『龍貓咕咕鐘』好了 !!


選定黃道吉日
先沐浴焚香並穿上龍貓裝 ~ 開工 !!!

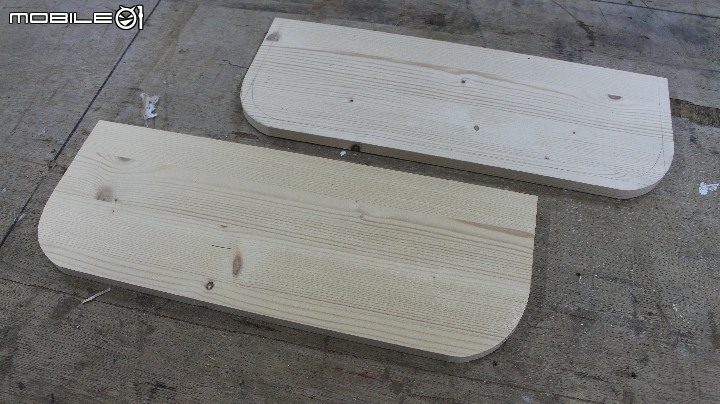

首先裁切兩片『木板』當『基座底板』
前方兩側要鋸圓弧角比較美觀

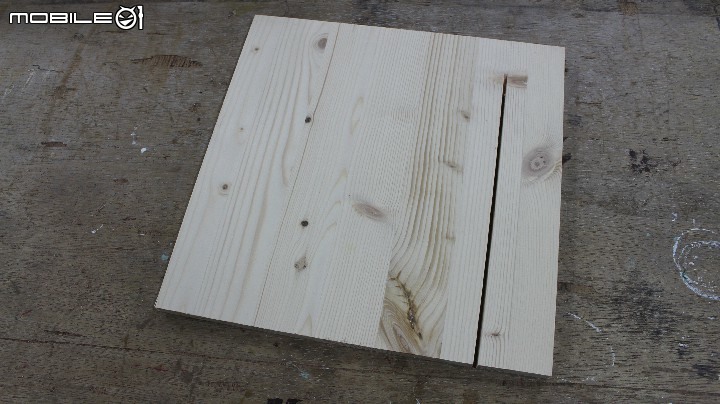

再準備一片『長條木板』
在兩側算好距離各裁10道不斷裂的鋸槽


取一片『基座底板』塗上木工膠

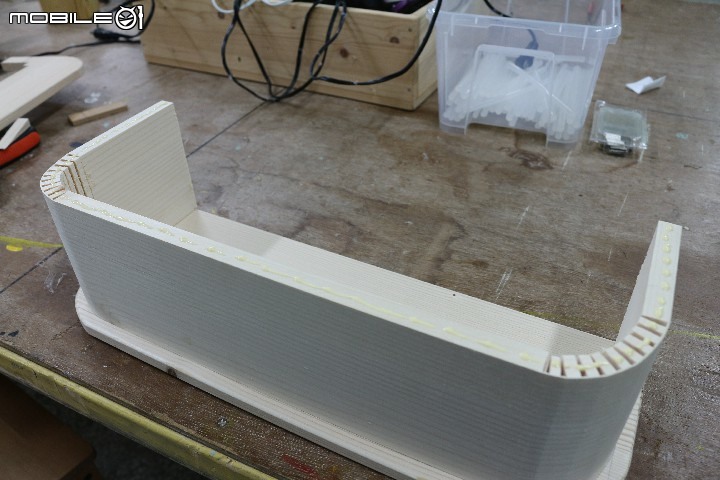

將『長條木板』先放上『基座底板』黏合後再補釘固定


另外一側的樣子
因為『長條木板』先各裁了10道不斷裂的鋸槽
所以拗彎時木板就不會斷裂了


第二片『基座底板』裁成上圖狀


再拿一片木板裁成矮樹林形狀
將『矮樹林形狀木板』與第二片『基座底板』釘合固定


在『長條木板』上緣塗上 木工膠


將『矮樹林形狀木板座』裝上並釘合


加工一片木板當『後側樹林樹幹』


在『矮樹林形狀木板座』後方塗上 木工膠


將『後側樹林樹幹木板』裝上並釘合


加工一片木板當『後側樹林樹葉』


用 圓規 畫出『時鐘』輪廓


鑽孔加工『時鐘』的 機芯孔 及 整點定位孔
左側再取下一個大孔

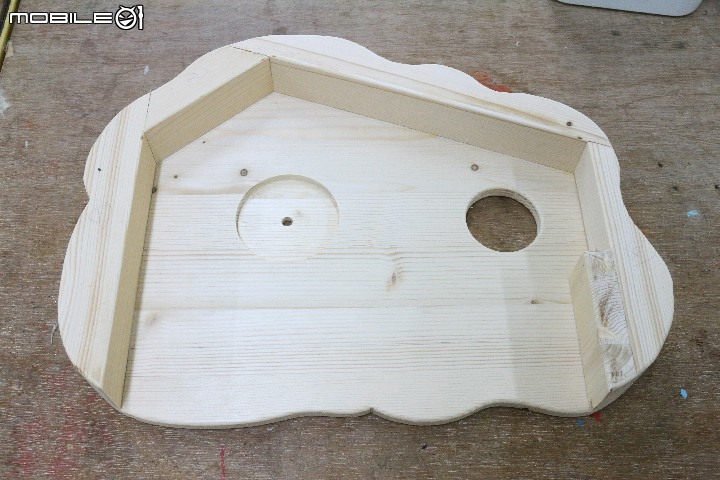

將『後側樹林樹葉木板』翻面
上側與兩側用『木條』釘住


沿『後側樹林樹葉木板』外側板型裁切『木條』


將加工好的『後側樹林樹葉木板』塗上 木工膠
黏接並釘合在『後側樹林樹幹木板』上


裁切兩片『窄木板』補強『後側樹林樹幹木板』側面間隙


將『咕咕鐘基座』上半層用 壓克力顏料 彩繪上色
壓克力顏料的優點是顏色飽和度相當好
而且顏料乾燥後表面就有防水效果
使用方式則跟水彩一樣方便
唯一的缺點是 ~ 要花錢買


『咕咕鐘基座』下半層不上色

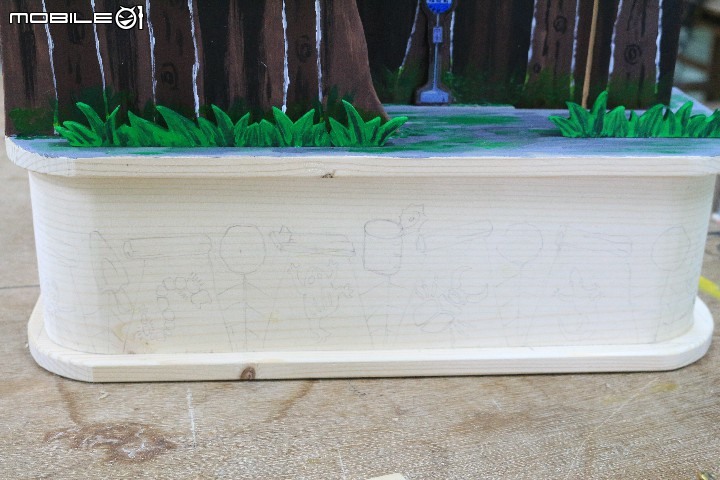

用 鉛筆 輕輕打上草稿圖案

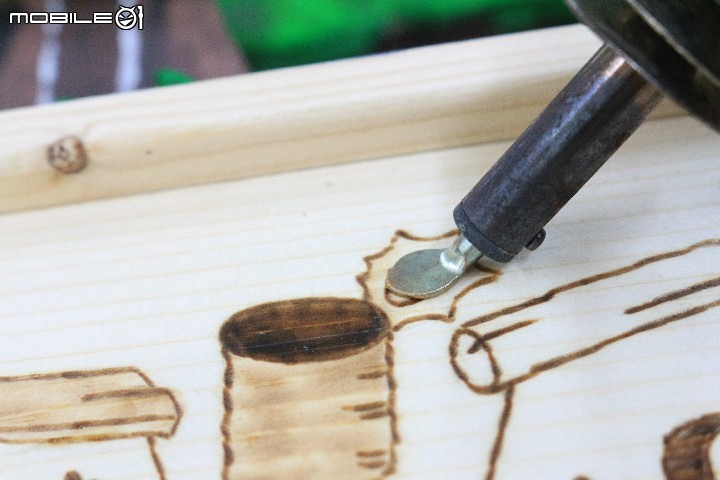

接著用 燒烙筆 沿著草稿圖案燒上線條


燒烙筆 使用上沒有太多訣竅
沒學過 “日之呼吸” 的朋友也可以將 燒烙筆 運用的很好
其原理是因為 燒烙筆 插電後溫度很高
因此會將木板燒焦所以會在木頭上留下黑色線條
不過 燒烙 手續要比 彩繪 更細心及更費工
如果同樣都是不小心失手
彩繪 還可以再上一層顏料做覆蓋
燒烙 要是失手就準備好活得精采 修的痛快


更換 燒烙筆 筆頭降低溫度
接著燒烙比較淺色的圖型部分


圖型燒烙好將『咕咕鐘基座』下半層塗上 蜂蠟
木板塗上 蜂蠟 後可以有效防止水氣滲透發霉
而且木板塗上 蜂蠟 後紋理也會明顯浮現


『咕咕鐘基座』下半層塗上 蜂蠟 後色澤會變得更溫潤


『咕咕鐘基座』下半層左側視角


『咕咕鐘基座』下半層右側視角


『咕咕鐘主結構』完成狀
做到一段落突然冷靜下來陷入思考
當時怎麼會有勇氣自告奮勇要做『龍貓咕咕鐘』呢 !?!?
後來突然想通了
這幾年面對人生轉變的 "勇氣" 都不是梁靜茹給的
而是 淇淇 給我的
所以短暫休息一下繼續開工完成女兒的訂單

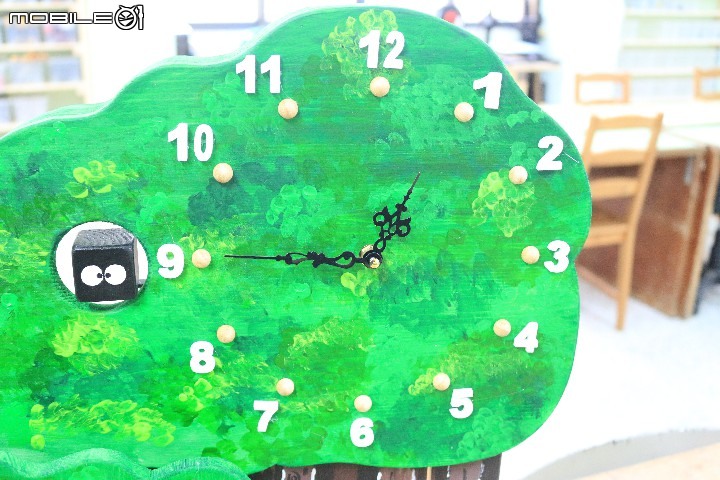

在『後側樹林樹葉木板』上時鐘12點位置裝上12個『香菇型木塞』
『香菇型木塞』裝上前也要先塗抹過蜂蠟


因為懶的再畫『時鐘』整點標示 (其實是怕失手)
所以乾脆直接用3D印表機列印『 1 – 12 整點立體數字』
正所謂如果不想燃燒小宇宙
換個方式 - 燃燒新台幣也是可以順利達成目的滴


『 1 – 12 整點立體數字』印好後用 熱熔膠 依序黏到對應『香菇型木塞』旁


將『咕咕鐘基座』基座轉向
用 熱熔膠 將『時鐘機心』黏在『後側樹林樹葉木板』背面


彩色列印出『龍貓』各個角色並剪下護貝

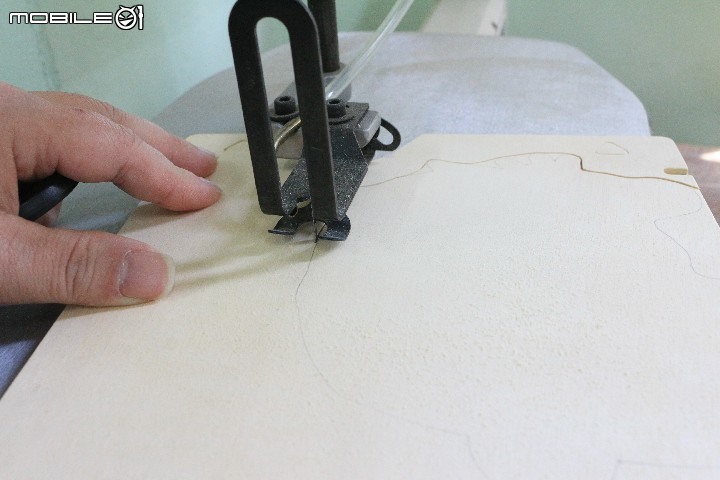

將護貝好的角色放上薄木板畫上輪廓並鋸下


鋸好的各個『角色薄木板』
邊緣及表面要打磨光滑

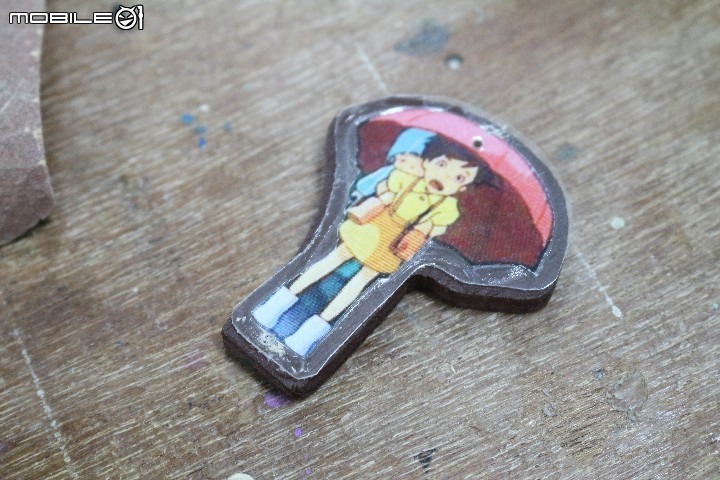

將『龍貓護貝』黏在『龍貓薄木板』上

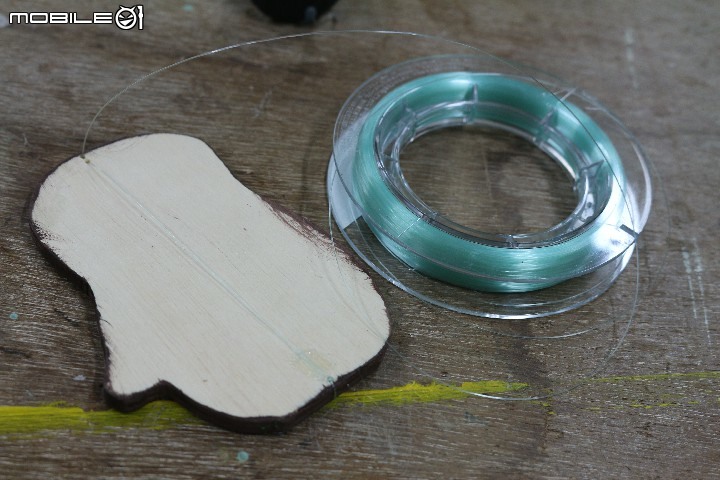

將『釣魚線』黏在『龍貓薄木板』背面

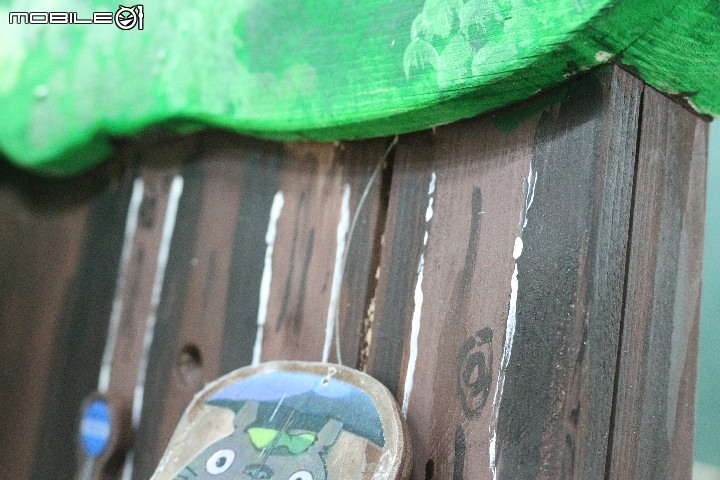

將加工好『龍貓薄木板釣魚線』穿過『後側樹林樹幹木板』
( 突然覺得這些材料名稱編的跟三角函數公式一樣繞口 )

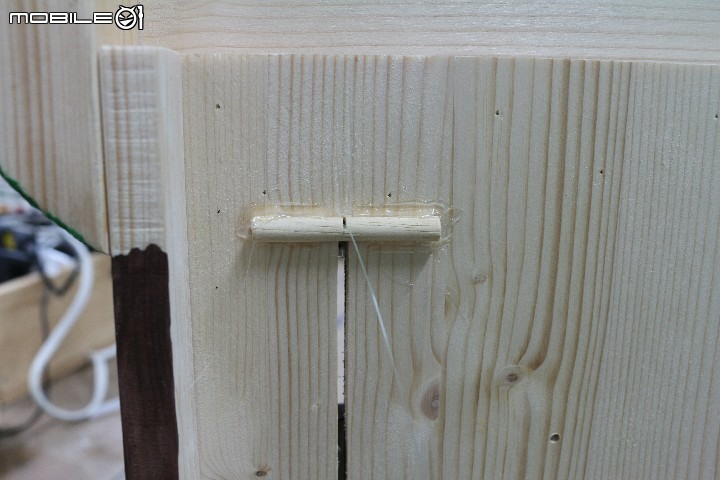

取一小段『小木棒』鋸切細槽


將『小木棒』從『後側樹林樹幹木板』後側定位『龍貓薄木板釣魚線』


補強『龍貓薄木板釣魚線』定位結構


製作『龍貓轉軸圓盤』


『龍貓轉軸圓盤』背面圓心處裝上『伺服馬達支架』


將『伺服馬達A』裝上『伺服馬達支架』並用螺絲固定


將『龍貓薄木板釣魚線』算好長度後用 熱熔膠 固定在『龍貓轉軸圓盤』
這個步驟有點麻煩
試了好幾次位置都定位不準
好在 淇淇 這時偷偷跑來確認進度並加油打氣
不知是吃到女兒口水還是符水
換了別種方式一下就定位精準搞定


將『龍貓轉軸圓盤模組』用 熱熔膠 固定在上圖位置


將『小月小梅護貝』黏在『小月小梅薄木板』上


將『釣魚線』黏在『小月小梅木板』背面
再將『小月小梅木板釣魚線』穿過『後側樹林樹幹木板』


將『小月小梅木板釣魚線』算好長度黏在『伺服馬達B』上
『伺服馬達B』用 熱熔膠 固定在上圖位置
由於『小月小梅薄木板』比『龍貓薄木板』還要小
所以定位要再更精準
而且還要考慮到物件本身的重量
要在背面加一些配重材質
不然『小月小梅薄木板』會因為太輕而傾斜
看起來 小月 像在做深蹲運動一樣

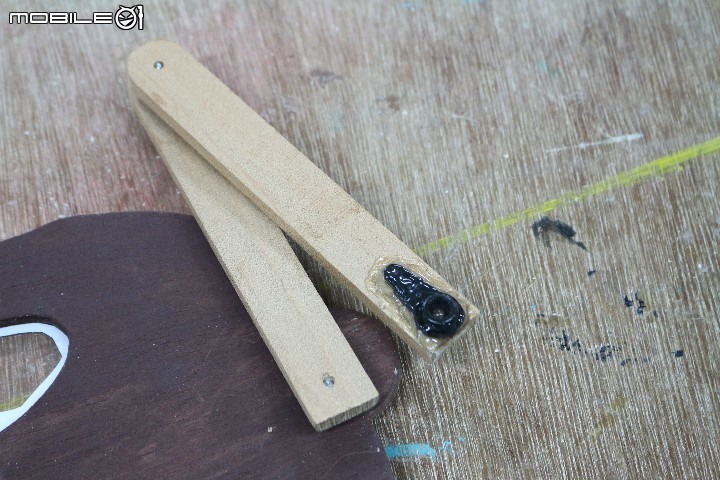

製作一個『伸縮支架』

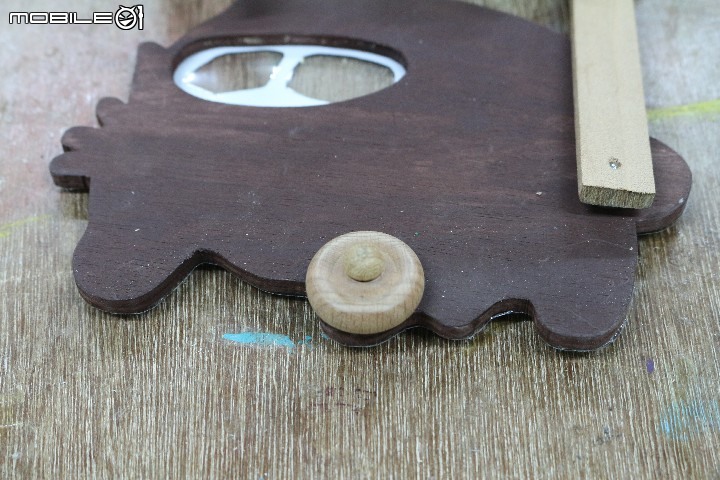

將『貓巴士護貝』黏在『貓巴士薄木板』上
再將『伸縮支架』及『木輪』裝在上圖『貓巴士薄木板』背面


『伸縮支架』另一側用 熱熔膠 黏上『伺服馬達支架』


將『貓巴士模組』裝上『伺服馬達C』
『伺服馬達C』再用 熱熔膠 固定在上圖位置
有些專業讀者可能會質疑 硬漢 為什麼『伺服馬達』都不使用『螺絲』鎖固定
其實這是個人習慣問題
硬漢 覺得 熱熔膠 是非常好用的黏接材料
就像 台中人 吃什麼都要加 “東泉辣椒醬” 一樣
硬漢 就覺得要固定東西直接加上 熱熔膠 就可以了


取一顆 小木塊 彩繪成『碳灰精靈』
再將『碳灰精靈』用 東泉辣椒醬 ... 說錯 ~ 是用 熱熔膠 固定在『伺服馬達D』


將『碳灰精靈模組』用 熱熔膠 黏在上圖位置
當『碳灰精靈』旋轉時可以從 大圓孔 探頭
充當整點報時的 布穀鳥


將『咕咕鐘基座』基座轉向裝上『時鐘指針』
機心裝上3號電池就會運轉了


機構做好了
接下來要做什麼呢? 當然就是要讓這些機關活動啊 !
『咕咕鐘』如果沒有活動機關那跟鹹魚有什麼分別是不是
所以這時候就要設計一片『功能擴充板』


『功能擴充板』背面焊接線路


將Arduino Nano / 兩位七段顯示器 / MP3撥放模組 裝上『功能擴充板』
MP3撥放模組 先灌入 布穀鳥叫音效 及 龍貓水晶音樂
4組『伺服馬達』也裝上『功能擴充板』
為什麼要採用 Arduino Nano 做控制核心呢 ?
這麼解釋好了
因為Arduino Nano很便宜 一片不用一百元
就像金庸小說筆下的丐幫乞丐一樣
雖然規格不是很華麗
但好好磨練也是可以發揮出 “降龍十八掌” 的強大威力


將『電控模組』鎖在上圖位置


將『喇叭』裝上『電控模組』並用 熱熔膠 固定在『咕咕鐘基座』上


用『束線帶』整理線材


撰寫 Arduino 控制程式並燒錄進『電控模組』上的 Arduino Nano

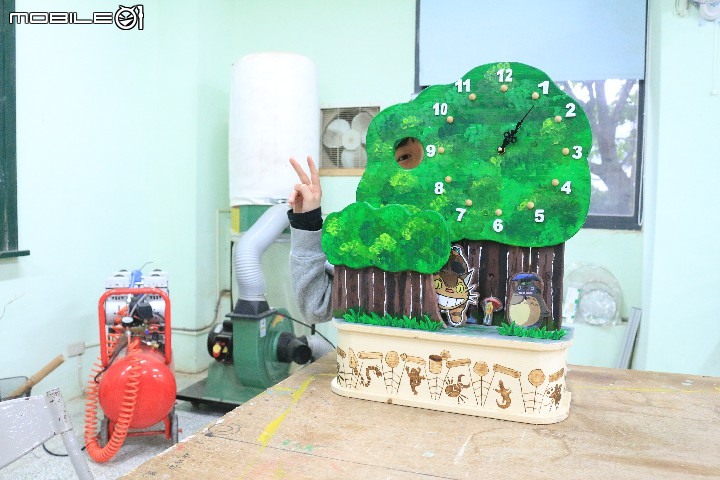

淇淇 十歲的生日禮物 ~『龍貓咕咕鐘』完成 !

『龍貓咕咕鐘』功能展示
