大概前4個月吧...接到債主通知說鋸台壞掉了
然後就看到了這張照片
手輪在傳動插銷處爆掉了
發生就發生了...等我回呆丸在處理吧...

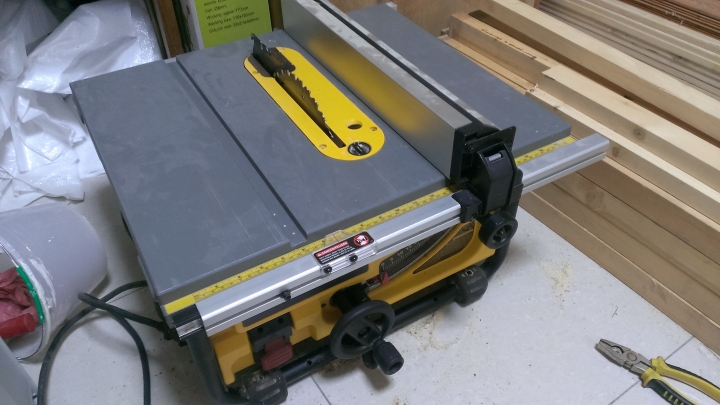

今天有時間把鋸台抓來看看

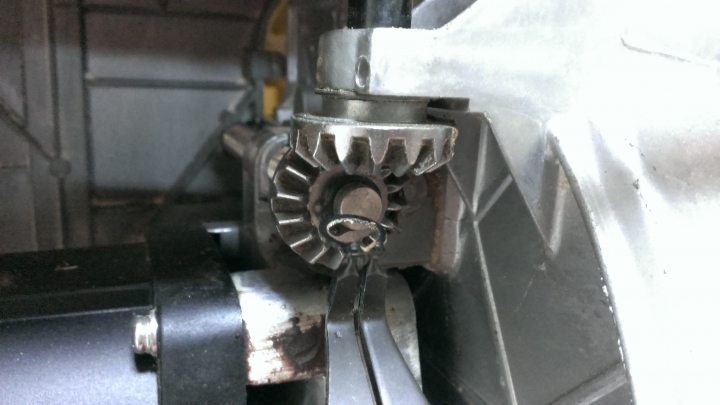

手輪之所以爆掉主因是升降機構卡住了

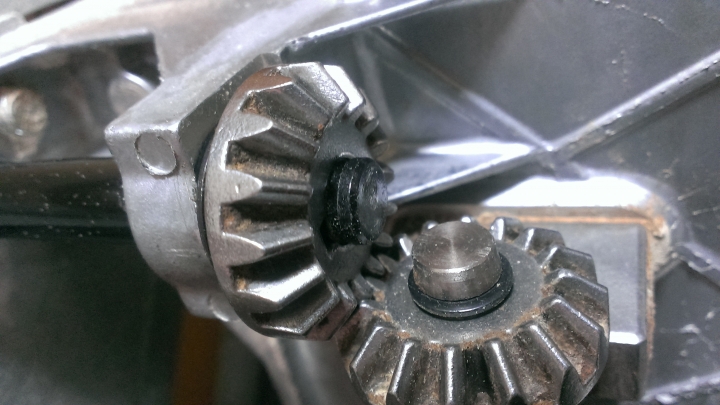

升降機構主要就是手輪和兩個斜齒輪以及兩支滑軌再來就是升降螺桿
先上點油用老虎鉗夾著軸心轉看看~~一樣不會動
注意 以下內容並非正規作法 各人作業個人擔
拆的過程就是先把手輪軸上的卡環拆下來
然後下面勒....下面沒有了.....因為忘了照相
反正就是卡環拆下來後用銷衝或是適合的東西把手輪的軸打出來

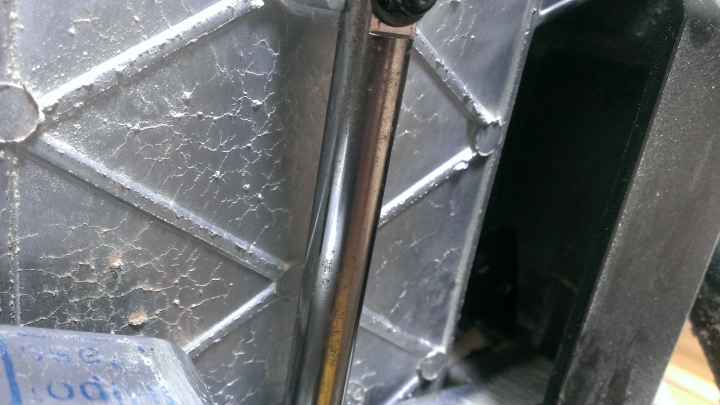

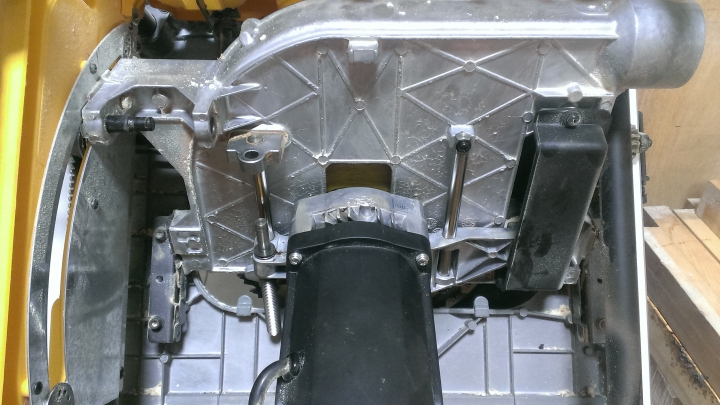

東西都拆完了發現滑軌表面生鏽了...
這就是卡住不能升降的原因
上油然後上下滑動馬達把滑軌上的氧化物磨掉
等滑動順暢之後在開始回裝

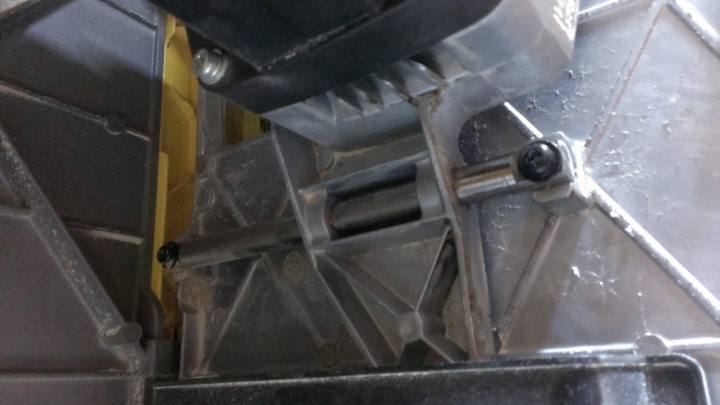

馬達本體安裝滑軌的位置就只是一個洞而已什麼軸套襯套都沒有
先裝螺桿這一端

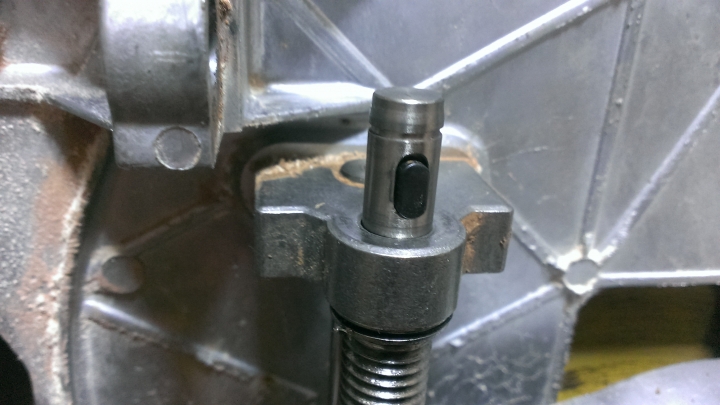

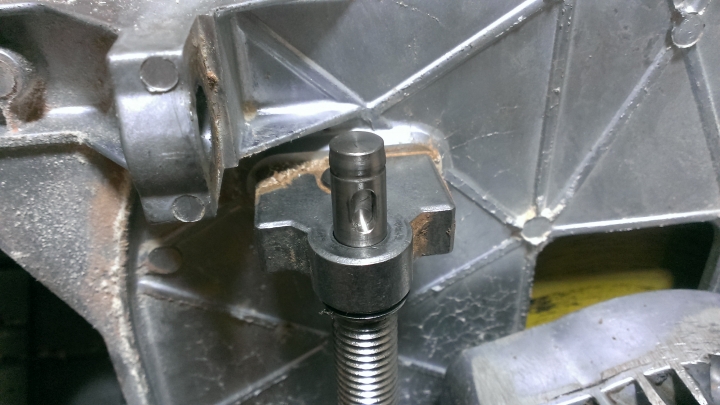

把Pin放回原位

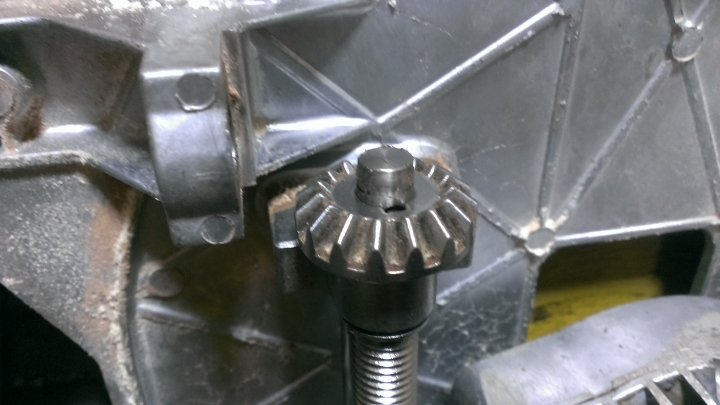

把斜齒輪放回去

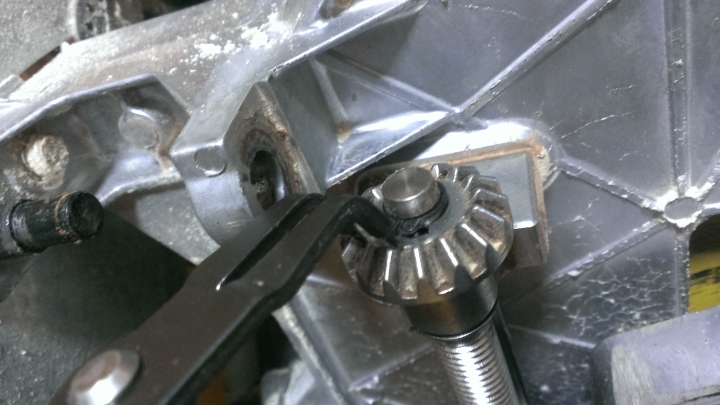

把卡環裝回去
這樣螺桿這一端就組裝完了

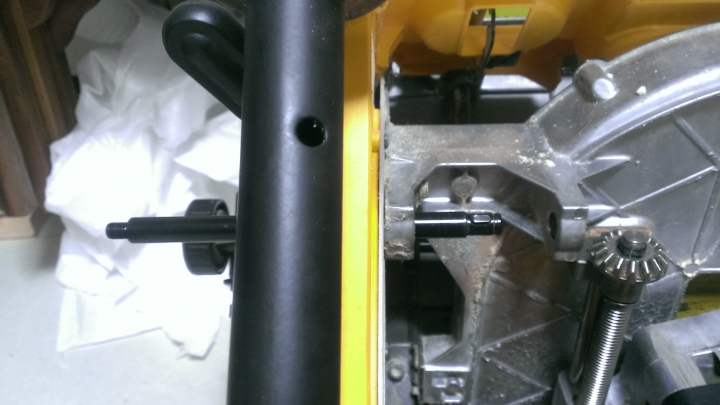

接著處理手輪軸心這一邊

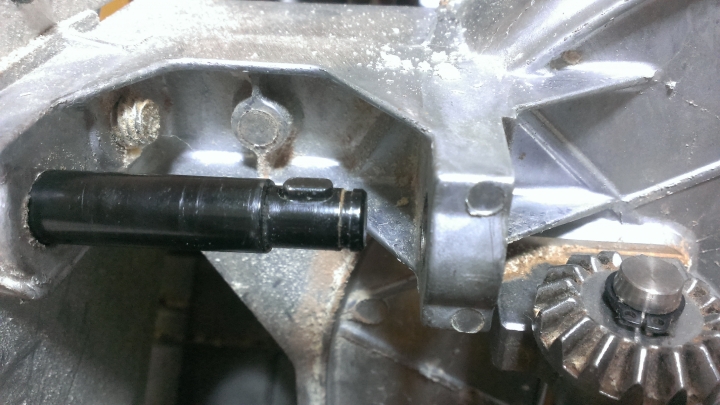

一樣先把Pin放回去

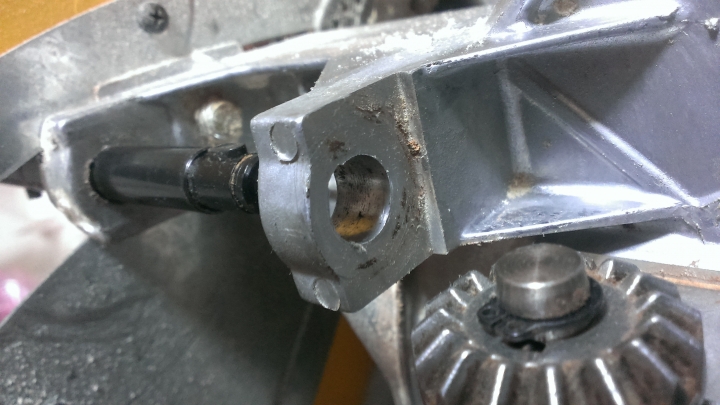

看到洞上面的缺口了嗎？ 10:30方向
這個就是我硬幹造成的....
因為網路上找的爆炸圖不清不處，裝在裡面也不知道是怎樣
拿出6mm L型六角扳手打看看，椰~~可以呦
再敲兩下軸心下來啦 靠...孔也傷到了
好狗運那個壓鑄的零件沒整個裂掉
所以前面注明 這不是正規作法 個人作業個人擔
照這拆下來的傷痕，pin從哪裡出來就從哪裡塞回去

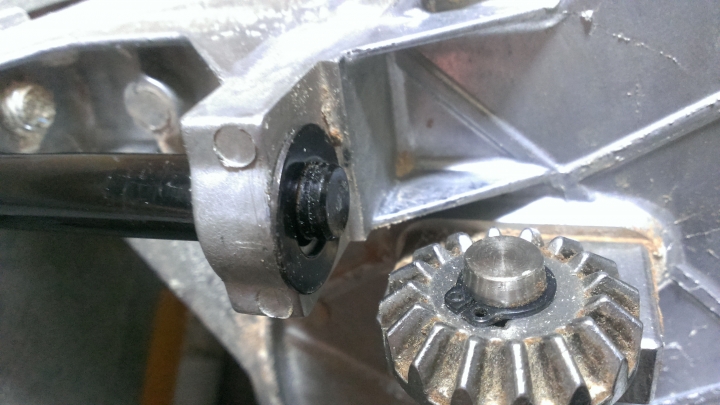

然後把墊片先掛上去

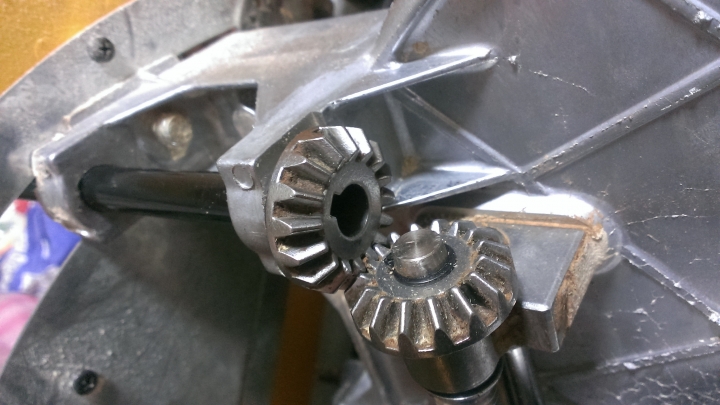

斜齒輪配合pin的位置放好
看到軸中間的亮點了嗎？
看到就表示你裝不回去了
要把墊片放在pin上面
不然pin被墊片擋住就沒辦法裝斜齒輪了

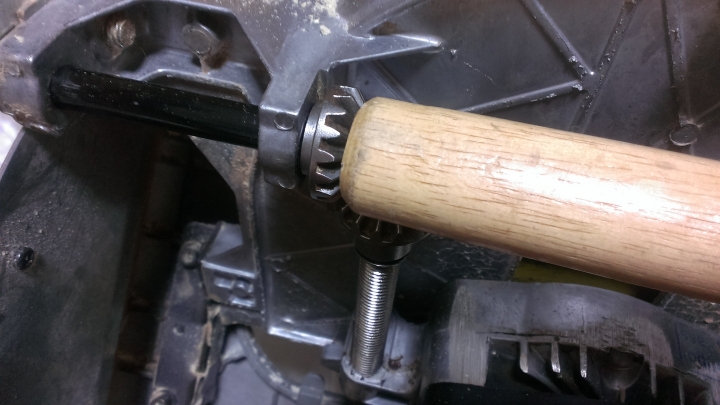

角度都喬好之後用木棍頂住
另一邊用木槌把軸心往內打到定位

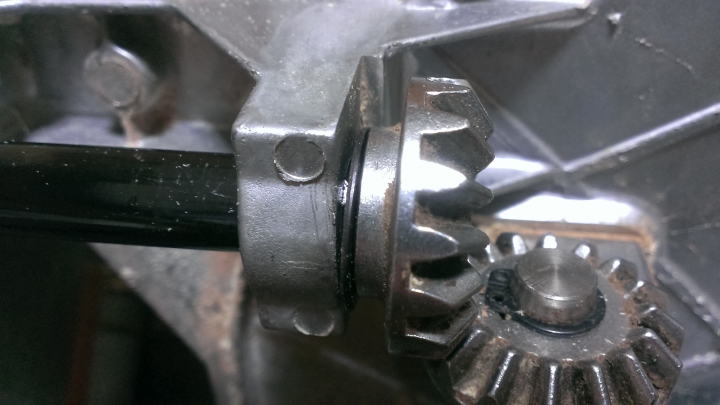

到定位的狀態

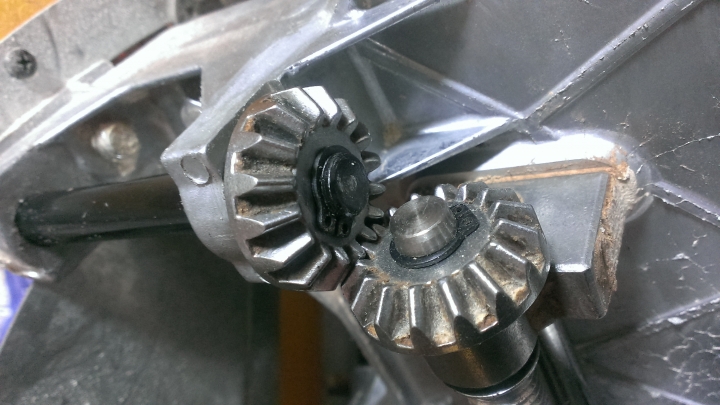

然後裝上卡環
最把手輪裝回去就完成了
鋸台升降功能恢復了
有用這台dw745的同好們可以注意一下
平時注意一下滑軌上點油，省得之後麻煩
