手工木作 iPhone 無線充電燈座 !!

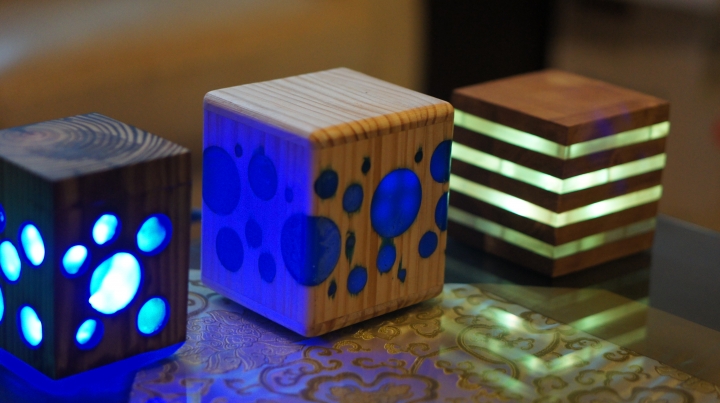

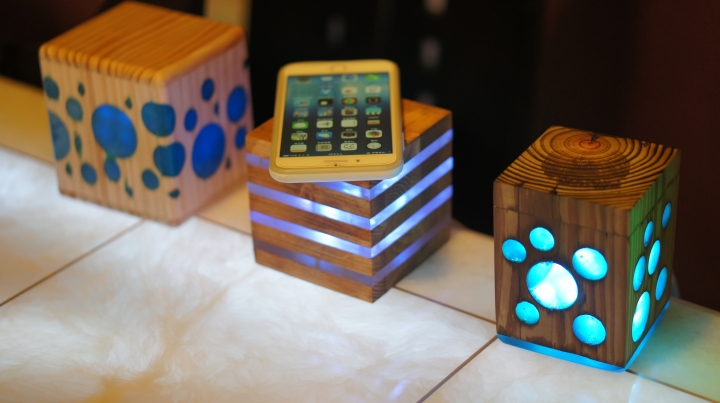

最近 手機都已經支援了 Qi 無線充電,所以 才想要自己手工製作,除了要可以使用於 手機的充電之外,還可以當作夜燈來使用。







以下圖多 :

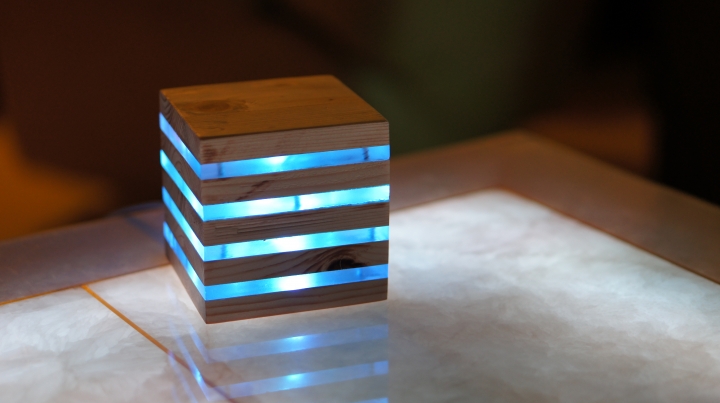

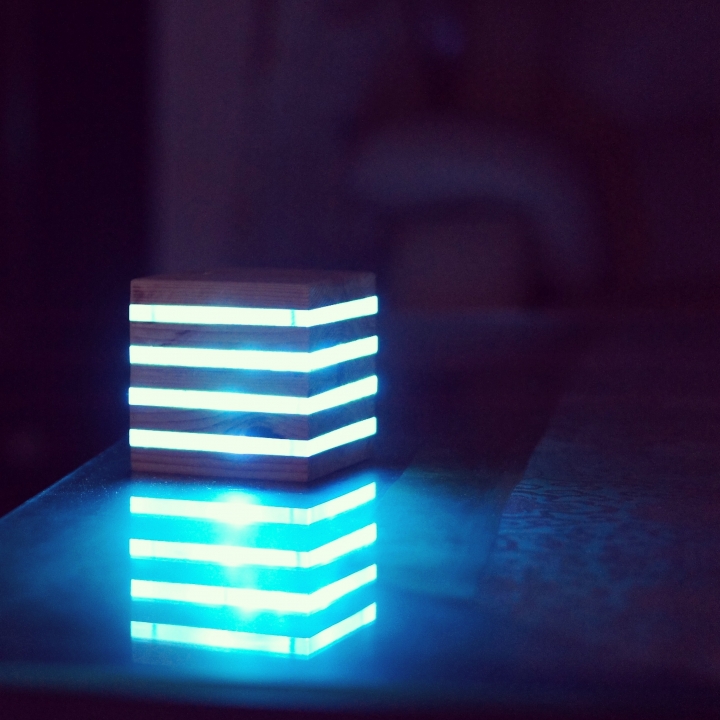

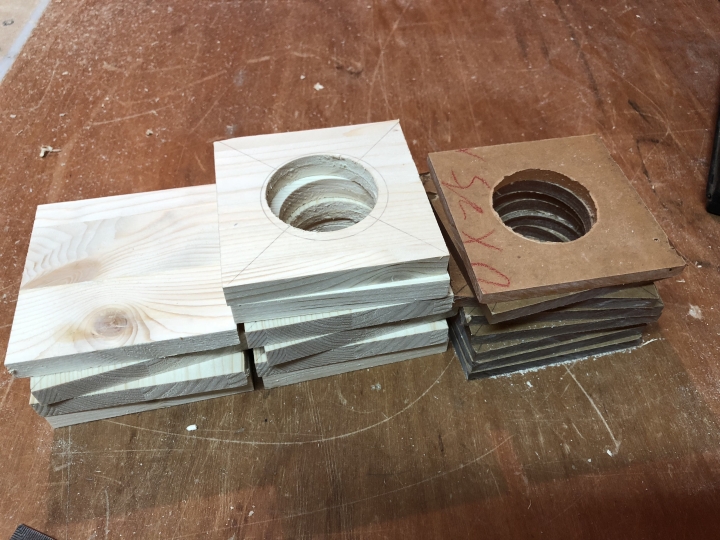

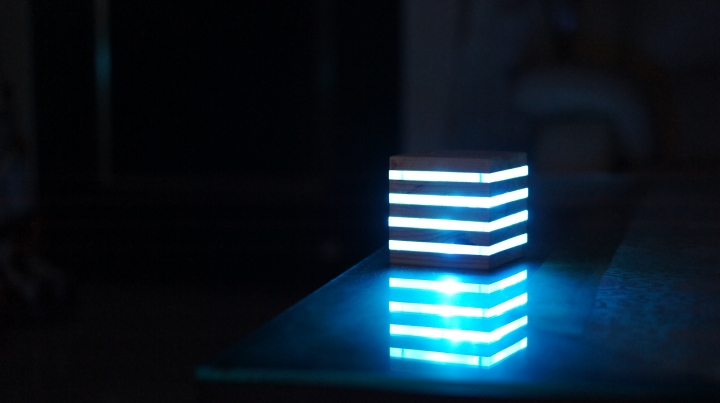

第一款 是使用木板+壓克力來製作:

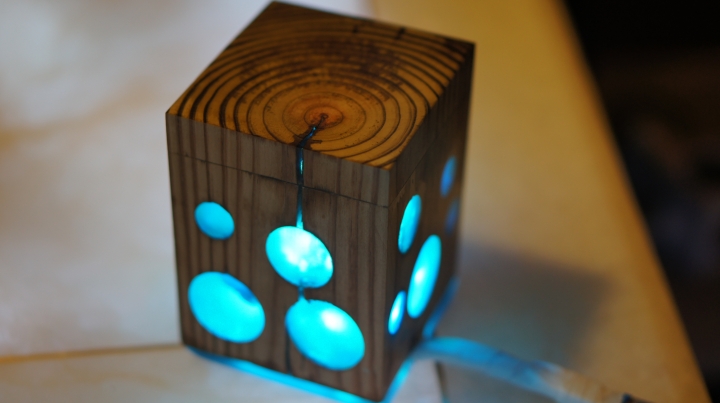

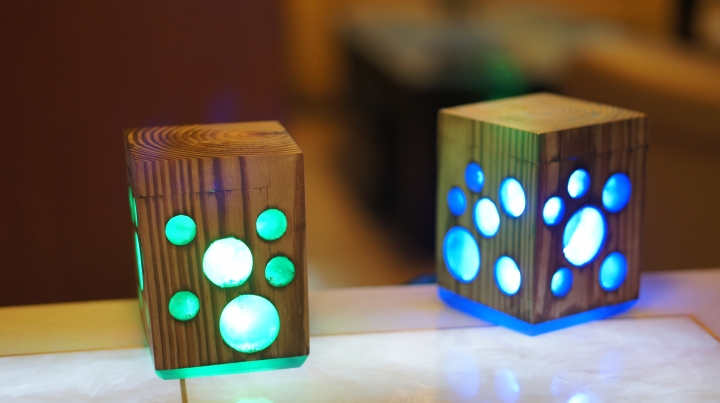

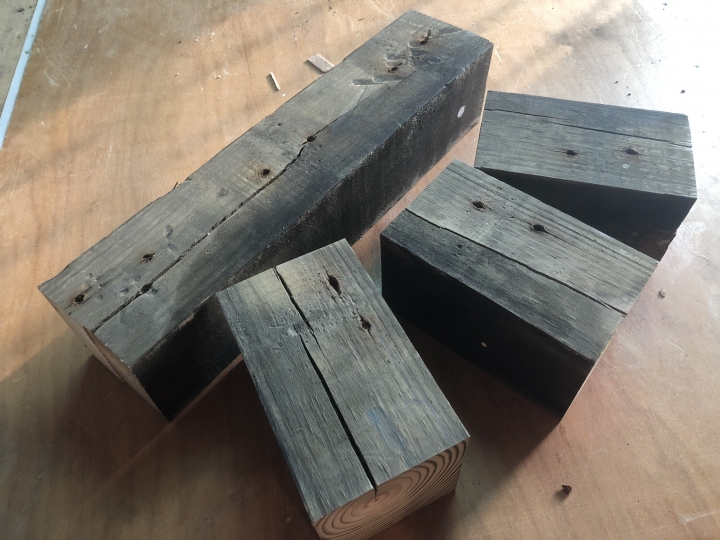

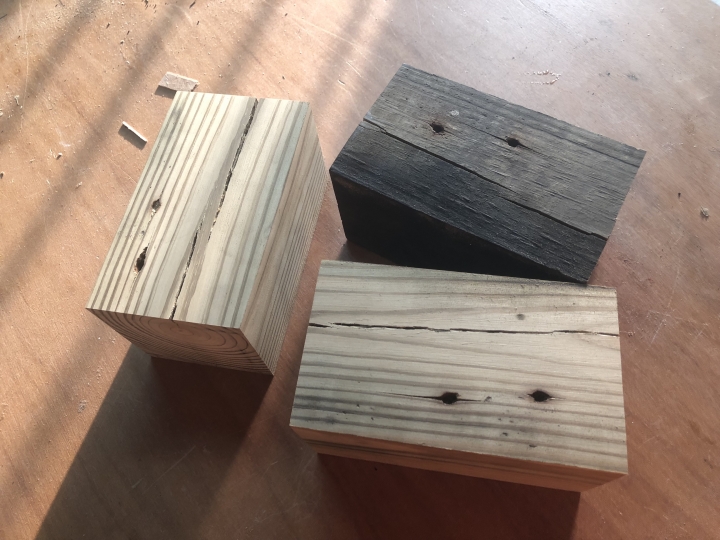

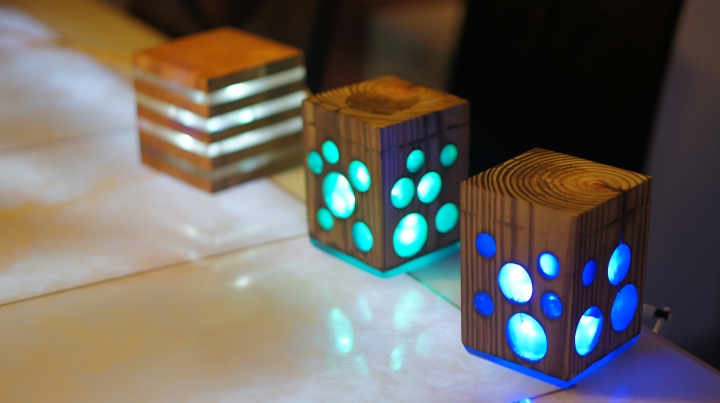

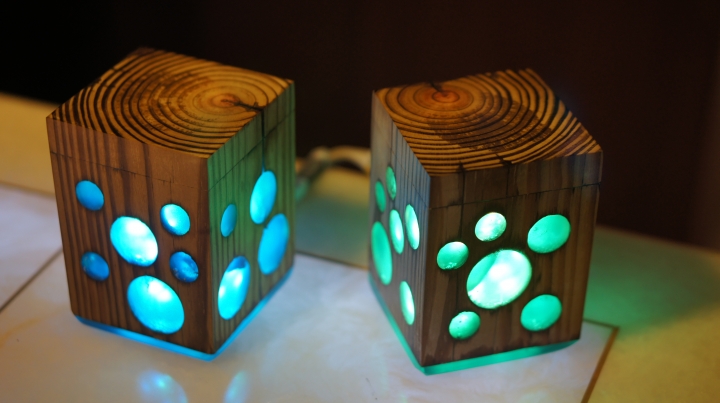

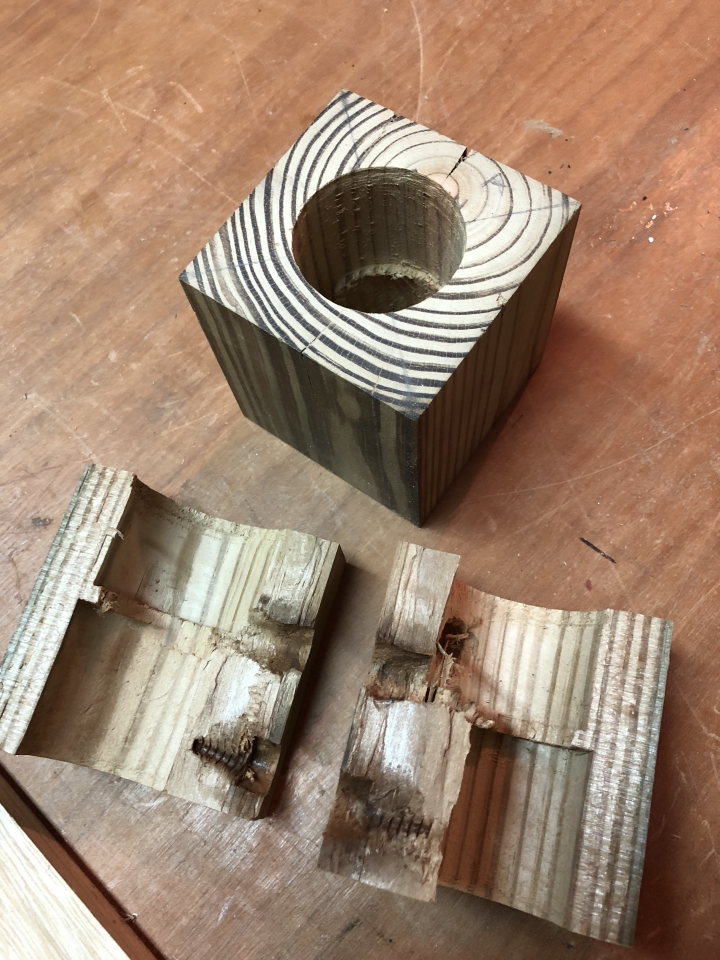

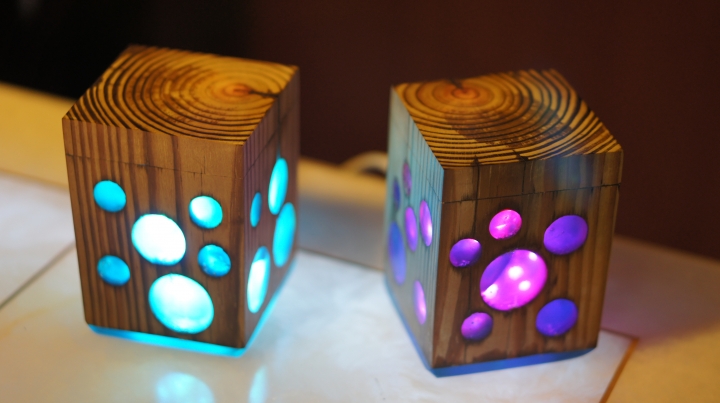

第三款是 使用一整塊廢棄的木塊來製作:




















2018-08-28 23:44 發佈
哥我承認我輸了,你做得很漂亮
我做的是實木

高手在民間,我震驚了 !! 您的實木雕刻 才是真的神作 !!

我只是檢廢材 拿來土炮做一些想要做的東西,還欠缺細緻度。


gordon1751 wrote:
哥我承認我輸了,你做得很漂亮
我做的是實木..(恕刪)
還好啦,雕刻機是我司自己組裝,刻產品主要是用來測試機器的耐用度精細度,圖面是買人家畫好的圖在稍微修改一下,良品就順便拿來市售,不完全屬於DIY精神,您的作品很有科技感,加油
太強了
可以拿來賣
pickyricky wrote:
最近 手機都已經支...(恕刪)
這樣安裝led散熱ok嗎?以前也想過裝這樣的,但怕燈珠壞很快
pickyricky wrote:
最近 手機都已經支援...(恕刪)
原來 是使用雕刻機 來製作的,機器設備的價格 應該不便宜齁 ? 是不是像是 CNC 的需要使用電腦繪圖的方式來製作? 還是使用雷射雕刻的呢 ?


gordon1751 wrote:
還好啦,雕刻機是我司自己組裝,刻產品主要是用來測試機器的耐用度精細度,圖面是買人家畫好的圖在稍微修改一下,良品就順便拿來市售,不完全屬於DIY精神,您的作品很有科技感,加油...(恕刪)

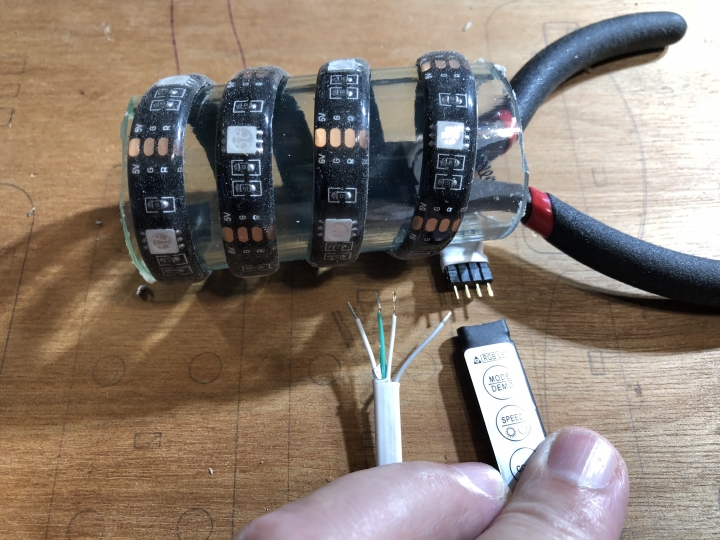

其實...... 這個 LED 燈是採用 5050的燈珠 輸入:USB 的 5V的電壓,輸出的功率大約是在 0.5~0.6 A 而已,長時間點亮並沒有什麼發熱的問題。這個我 反而完全都不擔心。

我之前 反而是比較擔心 無線充電的發熱的問題,材料是從淘寶買來的,賣家的規格說明當中是 可以支援快充的 5V 2A 或 9V 2A
可是.....它的接頭卻是 Mini USB 而不是 USB Type C ,實際上充電 iPhone 的時候,也只有 5V 1A 而已,我在猜 可能是 iPhone 內部的晶片在控制充電的速度,不是Apple 官方的快充設備,都會被限制充電的速度。

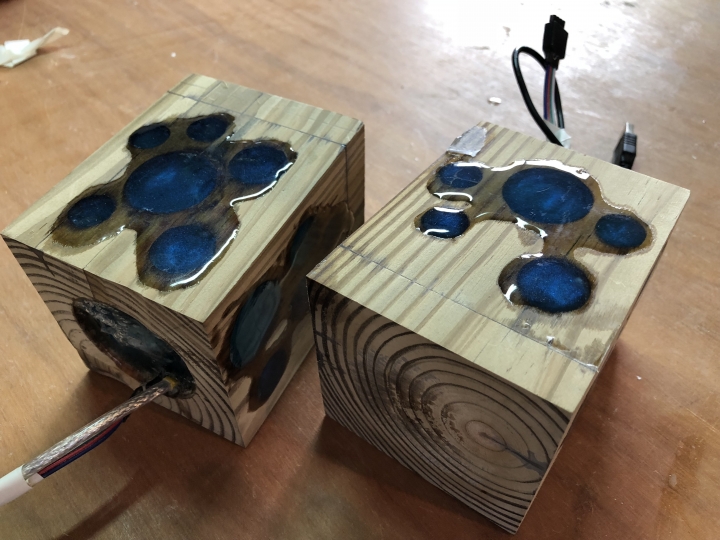

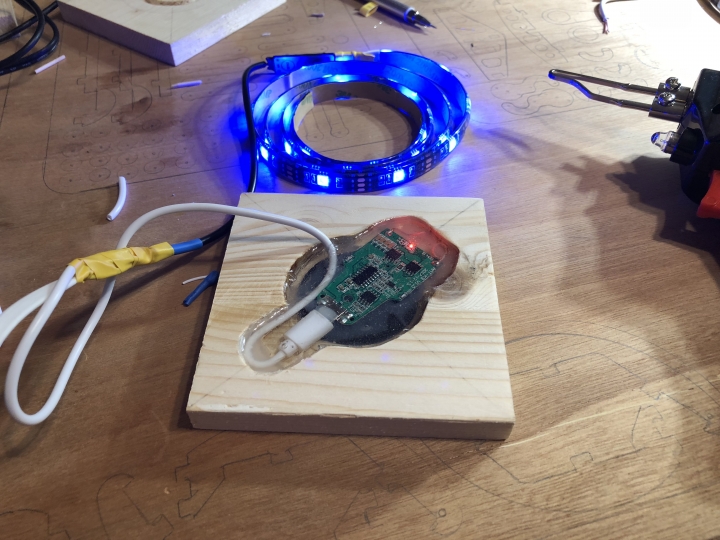

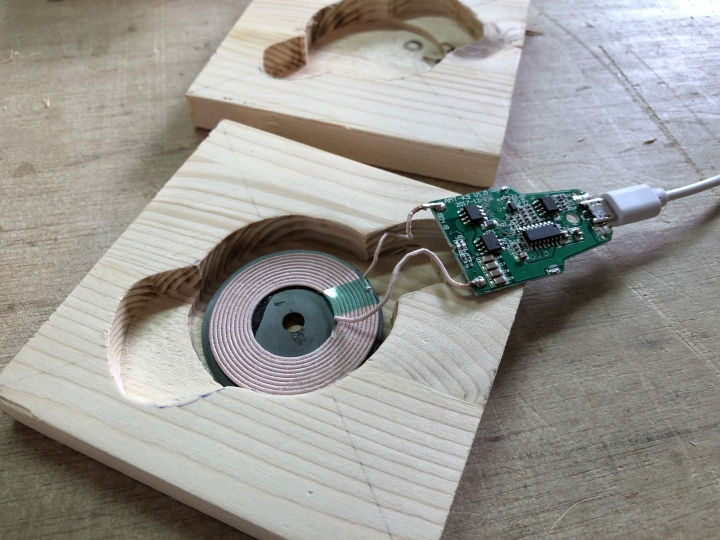

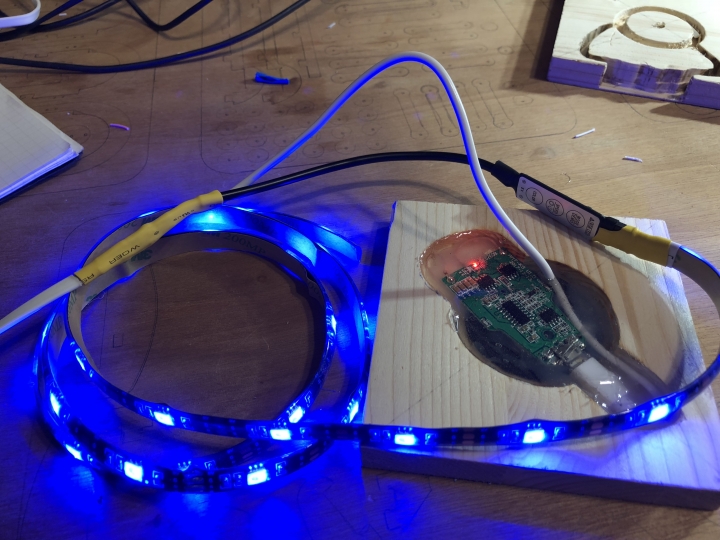

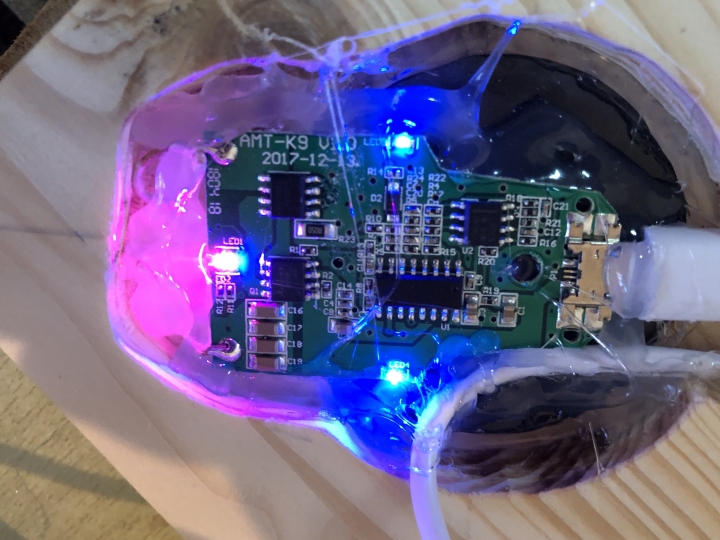

一般來說 無線充電多少都還是會有 熱能產生,測試過後覺得還好。並沒有明顯的發熱的感覺。 我在安裝 無線充電線圈的時候,因為怕久了之後黏貼會脫落的問題,所以 我使用熱融膠先固定, 再灌上環氧樹脂,讓線圈與 電路板完全的封在木板上面。

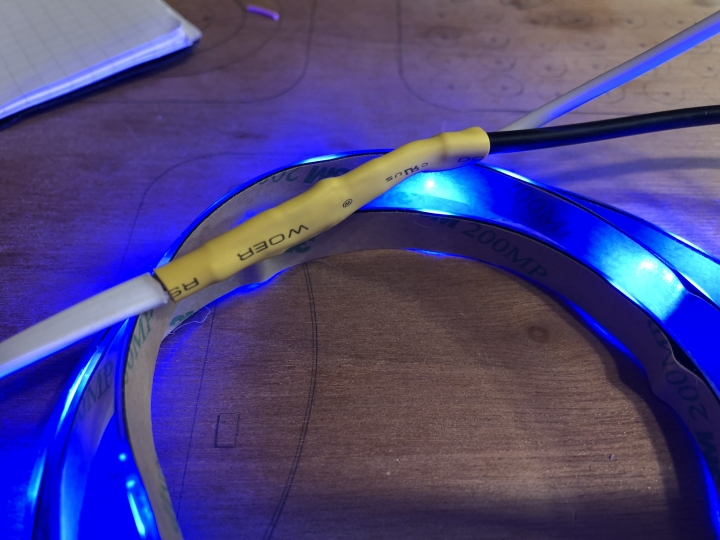

再將 LED 都帶與電線都連接好之後,固定與準備要 組裝最後一片底座之前,再灌入 環氧樹脂,讓 LED 燈及電線完全的固定住,未來沒有因為搖晃來產生 短路的問題。 其實......整個木頭的燈座,簡直像是一塊 實心的木頭塊一樣。

可是....... 在灌 環氧樹脂的時候 要注意不能完全的灌滿,需要留一點空間,因為 環氧樹脂在硬化的期間,會產熱,與稍微的膨脹,我之前有一次 就是因為 環氧樹脂 在硬化期間,因為沒有膨脹與產熱的問題,內部就繃開了一個裂縫,那個膨脹的裂縫剛剛好 就將已經固化的 LED 燈帶拉扯到,裂斷了後段部分的 LED 都,所以...... 只有下層的 LED都會發亮,一半的區域就不發亮了。 在製作的最後面的階段 才造成失敗作品,連補修的機會都沒有,完全的殘念。



xxxlxxx wrote:
這樣安裝led散熱ok嗎?以前也想過裝這樣的,但怕燈珠壞很快...(恕刪)
雕刻機費用就一台國產車的價格,約莫40~50多萬
可遠端控制及防火裝制,採用落地式較穩加工速度也快
也曾連續加工兩個禮拜24小時加工都沒問題
台制機台價格較貴,相對穩定度及耐用度也高
圖面都是去買高手畫的美圖結合上去
軟體也很好學 不過調整比例跟細節比較累
哇噻....!! 這麼專業等級的機器,是應該要應用於商業,需要相當的營收來支撐 雕刻機的成本。

應該是非常少的人會 購買這一種等級的專業雕刻機來玩。



gordon1751 wrote:
雕刻機費用就一台國產車的價格,約莫40~50多萬
可遠端控制及防火裝制,採用落地式較穩加工速度也快
也曾連續加工兩個禮拜24小時加工都沒問題
台制機台價格較貴,相對穩定度及耐用度也高
圖面都是去買高手畫的美圖結合上去
軟體也很好學 不過調整比例跟細節比較累...(恕刪)
