這個App 基本上會逛的板也只有木工版
所以首po也貢獻給木工版啦🤤
小弟是個統包老闆的全職小犬
想當然爾平時也是在工地上班
大部分的時間都是在做水電工作
有機會時會接些木工的小工程
畢竟對木頭有種完全無法抗拒的吸引力
下班後在家當然也需要一個小工作台
閒暇時可以做一些木工藝品
送送朋友 送送親戚
接下來就切入主題啦～

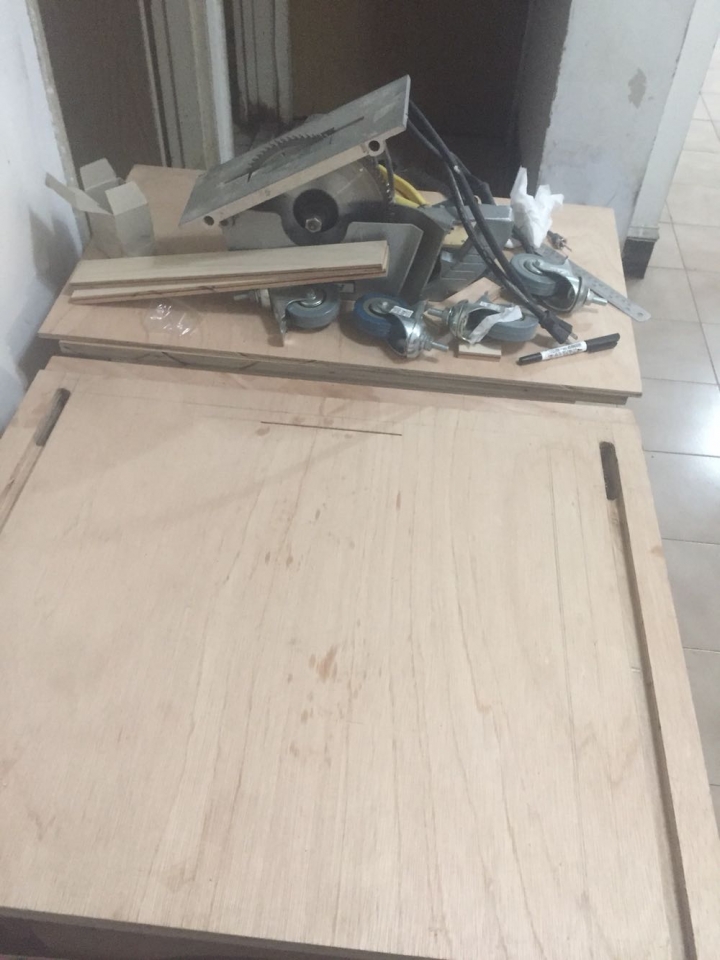

其實先前就有個簡易倒裝圓鋸台
上方一片木心板
下方是用萬能角鋼搭建起來的
大略是下面這張
(請忽略雜物混亂和中置喇叭⋯)
桌面上是圓鋸台和工作桌
下方做些小抽屜來擺手工具
但是在工地用3*6的鋸台久了
這些開關位置都不一樣
真的很不習慣
(常常手在下探阿探的找不到開關)
於是決定做一個
仿造3*6鋸台比例縮小的作品啦
當然前置作業就是用Cad將成品畫出來
這次就是使用力山溝切機來做設定的
做出來的成品就是這個模樣
把他展開來 看看要裁切多少塊和多少大小的板子
從左至右分別是4*8呎六分夾板 再來是3*6呎的三分、四分板
先想好買哪幾塊 怎麼切才不會有太多廢料
(自從接觸木工後 深深體會到 真正的好師父除了作品合格 還得精裝的計算每塊木料 一塊都不浪費)
出發前往配合的建材行買木板～(過程省略)
因爲和建材行老闆熟識
老闆的鋸台都直接借給小弟我使用 😭😭
家裡擺不下大鋸台 謝謝老闆😭
接下來開始切割啦
這次不曉得為什麼 可能是腦筋一直動的關係
老是忘記拍照 畢竟這個階段出了差錯
在後面真的會失之千里的～
前後左右四塊立板切割好後假組合看看
接下來開始製作桌面底層的部分啦～
其實也差不多
挖出溝切機基座大小後
延邊挖四洞 敲入兩分半的雞爪釘
(我是覺得這樣比較穩固 倘若有更好的方法
煩請各位大大一定得賜小弟一教)
接著是桌面板
圖中桌面是三分和六分板重疊的哦 約27mm
中間過程我還是忘了照相...
總之底版敲入雞爪釘後
反面同點鎖入2分半的螺絲
接著兩塊桌面板上膠後合體
然後順便將待會鐵鏈要走的溝槽挖出來
小弟我是使用RT0700 挖的
接著來製作桌面下方的固定牆
順便將飛輪坎入牆上
(總需四個齒輪 兩條鏈條)
在沒屋頂或歪拍都能買到
價錢不高 要4分的鐵鏈唷⋯
左右固定牆製作好並坎入飛輪後
因為家裡附近單車行的單速齒輪賣光了
所以我只好2個單速齒輪+兩個單向齒輪
圖中就是單向齒輪
完成到這個階段後 終於想起要拍照了
接下來來固定四塊結構立板 防止滑落
我用冷氣室外機的角鋼來裁切
之後鎖在左右兩塊板的突出點
(應該可以叫接榫點吧⋯)
於是基本的雛形就出來啦
先將鏈條放置上去看看
還有左邊的兩個齒輪沒有上
因為那兩個是需要連動的
忘了補充 如果買了單車的齒輪來
他們的中心孔大小剛好是pvc一寸管的外徑35mm
像我就是這樣來當齒輪的軸承的🤣🤣🤣
塑膠跟木頭間沒什麼摩擦力 轉動的非常好
另外補充
這個是在電子材料行買的模塊式緊急斷電開關
下壓形成斷路 旋轉復位 重點是才NT90
我覺得非常的划算
剩下的部分 以及檯面右方的細節
明天再做補充啦 夜已深～ 大家晚安～
