小弟目前想做一張1800mm*750mm*45mm的桌子，使用集成材+鐵桌腳。

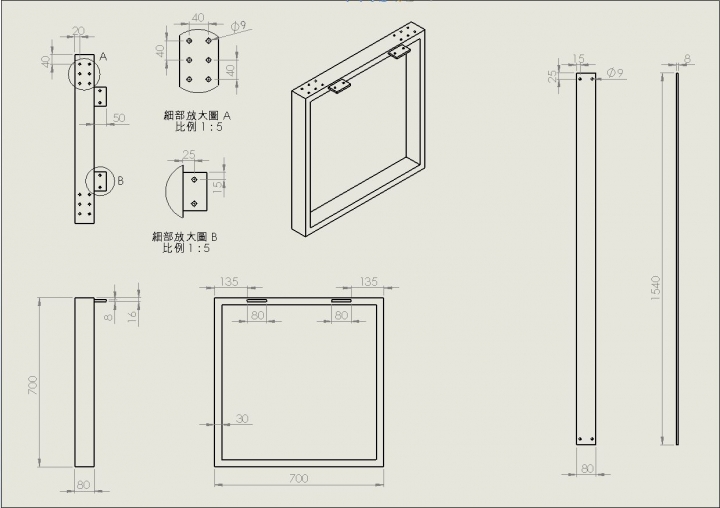

下面是桌腳的設計圖，礙於空間問題無法做成一體只好分成4個零組件(桌腳主體X2 + 支撐桿X2)再組裝。

主體使用80mm*30mm*1.6mm方扁管，支撐桿使用寬80mm 厚8mm扁鐵。

請問在結構上會不會有什麼缺陷或是不牢固的地方。

請各位先進指教!!

鐵桌腳設計圖

鐵桌腳設計圖

2017-04-26 11:41 發佈

文章關鍵字鐵桌腳設計圖

Stanley Jian
個人積分：45分
文章編號：64148941

45分

2樓

2017-04-26 12:02

riverchild123 wrote:
小弟目前想做一張1800mm*75mm*45mm的桌子...(恕刪)

我左思右想，都想不出這樣的尺寸是桌子，
在下駑鈍，還請解惑

greatsteve1201
個人積分：1517分
文章編號：64149061

1517分

3樓

2017-04-26 12:11

Stanley Jian wrote:
我左思右想，都想不出...(恕刪)

雖然我不是樓主，
我猜他是750mm，
不小心標示成75mm。

ZURG

ZURG
個人積分：2400分
文章編號：64151845

2400分

4樓

2017-04-26 15:35

riverchild123 wrote:
小弟目前想做一張1800mm...(恕刪)

1寸半的板厚…很勇啦！

odields

odields
個人積分：12分
文章編號：64152942

12分

5樓

2017-04-26 16:51

riverchild123 wrote:
小弟目前想做一張1800mm...(恕刪)

桌板厚輕載夠用了扁鐵在此顯得多餘，想桌腳更穩固耳朵加長點增加接觸面
