請問這樣的摺疊桌椅腳有辦法克服強度問題嗎?

narumax9999

narumax9999
個人積分：83分
文章編號：63845716

83分

樓主

2017-03-31 9:46

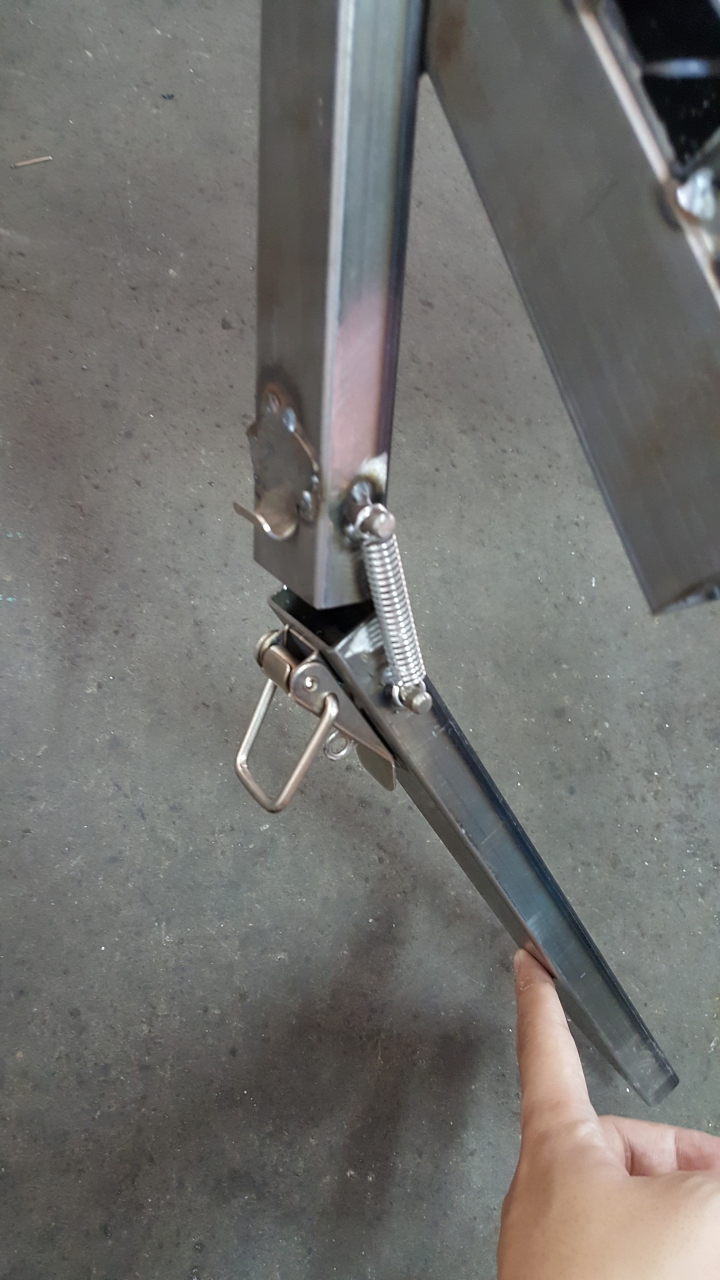

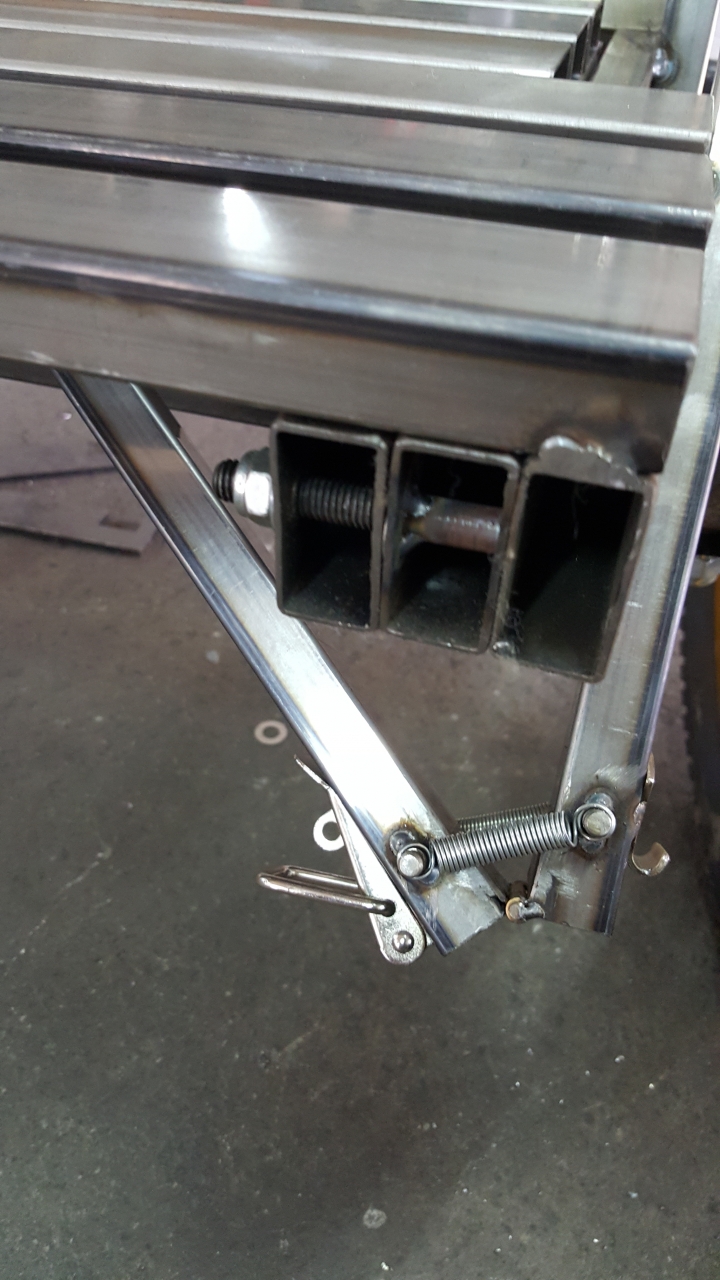

如附圖,因自行製作露營摺疊桌椅組,椅子部分要能負載一個成人(80KG)的重量

但又要製作成可以收折機構,目前用這樣的方式坐個幾次已感覺些微形變,想問問有沒有什麼好方式解決 orz

目前只換了更大的絞鏈好像是個過渡的方法滾來滾去

2017-03-31 9:46 發佈

文章關鍵字強度摺疊桌椅腳辦法問題

maxsanta

maxsanta
個人積分：209分
文章編號：63850089

209分

2樓

2017-03-31 14:15

narumax9999 wrote:
如附圖,因自行製作...(恕刪)

雖說diy無價, 但會不會直接買一個比較快 ~~

看起來變型是坐椅的管子嗎? 不是明顯的照片, 如果是坐的管子變型, 那個管子的厚度可能太薄了吧
另一點,如果用薄管子, 要用小口徑管子, 多支並起來, 支撐才強, 接觸面小多支(力量分散), 就不容易變形

至於椅腳, 只能說真是個天才想法, 用彈簧 ^++^

變型是椅腳的話, 因為椅腳是二節串起來, 又斜放, 支撐力道會變弱, 可以加強管徑厚度

不過, 還是看不懂, 你的椅子到底長怎樣....

narumax9999

narumax9999
個人積分：83分
文章編號：63853541

83分

樓主

2017-03-31 18:08

maxsanta wrote:
雖說diy無價, ...(恕刪)

哈感謝回復,用買的是比較快沒錯啦,但想自製要得size跟材質

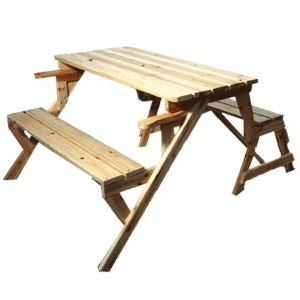

是下圖這種機構,但另一側為固定不可活動非椅面,所以椅腳得製作成可以收納到裡頭

才不會有伸出去的突兀感兼具美觀,彈簧真的是個過渡的方式,晃啊晃的沒固定住,還會有疲乏的問題 orz

maxsanta

maxsanta
個人積分：209分
文章編號：63857508

209分

4樓

2017-04-01 1:15

narumax9999 wrote:
哈感謝回復,用買的...(恕刪)

既然另一側是固定不可活動, 那表示不會動, 椅腳應該可以做直的就好, 何必做斜的?
直管支撐最強了, 就算加了可摺疊腳, 支撐也不會少太多, 是想整個腳內縮, 椅面放下和固定面貼齊吧!!

可以找一下壁掛折疊椅或壁掛餐桌的方式, 參考做法

goalieapache

goalieapache
個人積分：254分
文章編號：63858315

254分

5樓

2017-04-01 7:45

有變形的照片可以參考嗎？

如果不考慮收納的便利性的話其實可以考慮一下套管的方式，拿外徑跟目前使用方管內徑相同的方管燒在其中一端，用來套接，固定則是貫穿孔用安全插銷穿過去。如果沒有剛好的方管可能就要考慮用實心的.....以前的工作常這樣做ＸＤ

另外因為目前的結構兩根管子是很小的斷面相接，如果稍微加入可以互卡的結構應該也是可以有改善，你的彈簧跟箱扣都只是用來限位，本身並沒有支撐的強度。

不過沒有考慮用鋁的嗎？重量應該會差不少～
