把以前留下來的邊邊餘料有松木,胡桃木和檜木.
先用松木刻了四支風葉

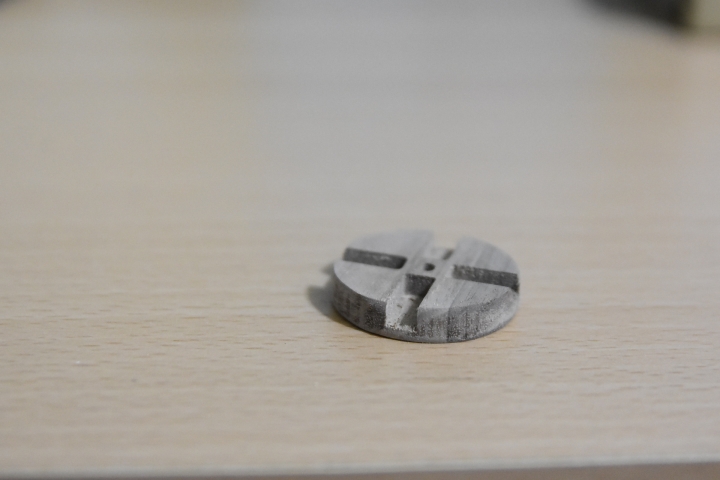

再來用胡桃木作的風葉輪軸連結盤
2手回收的步進馬達

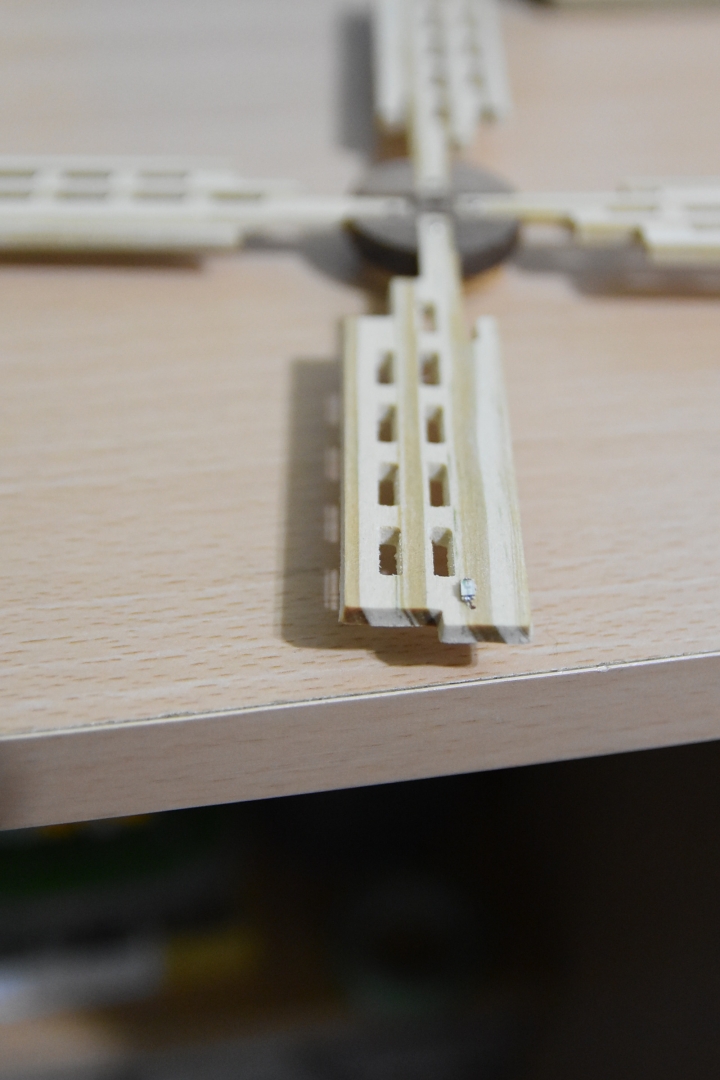

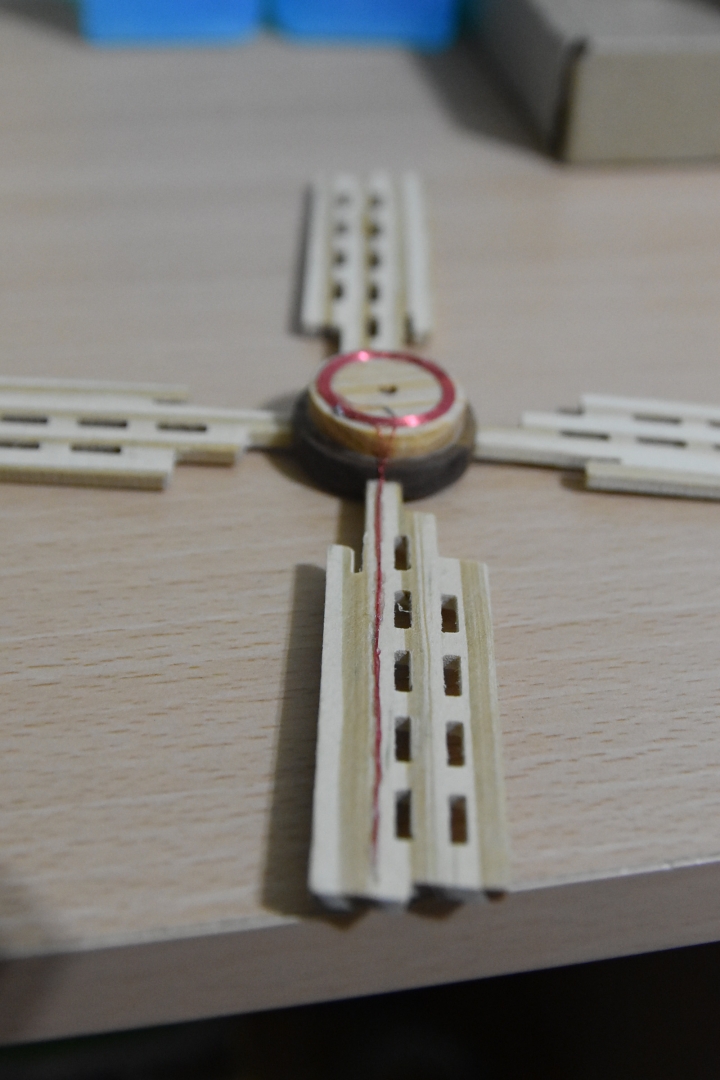

連結盤和風葉的結合,連結盤上了木腊,顏色變比較深沉比較有胡桃木的FU和風葉的顏色對比也深刻.
風車扇葉和步進馬達連結
第2天

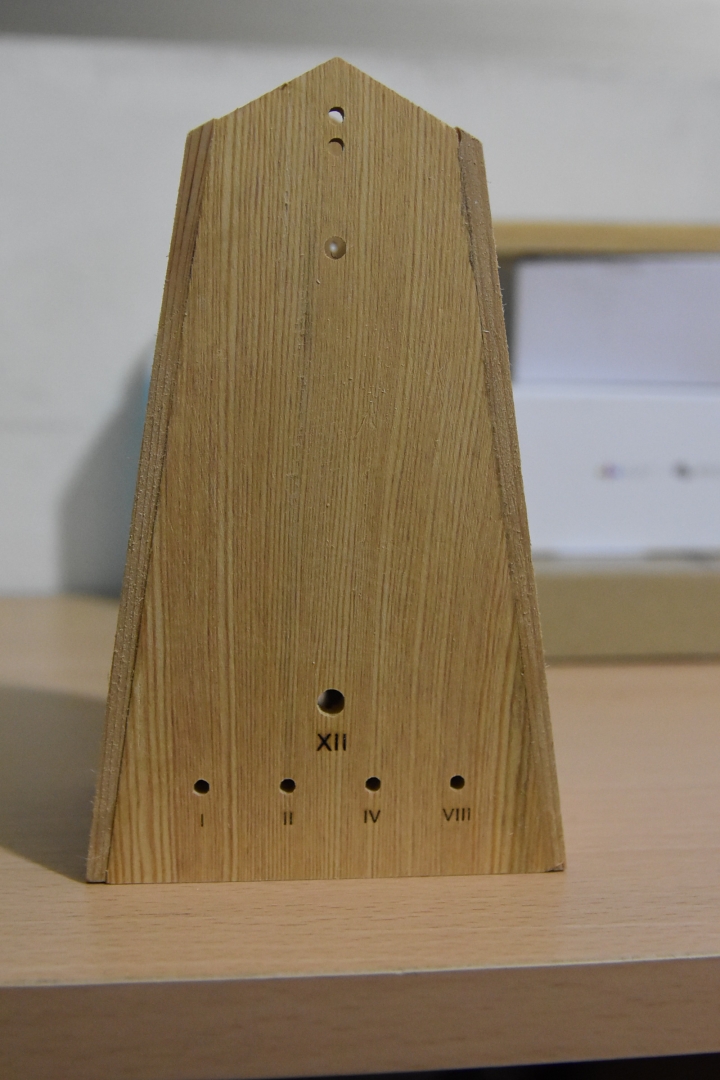

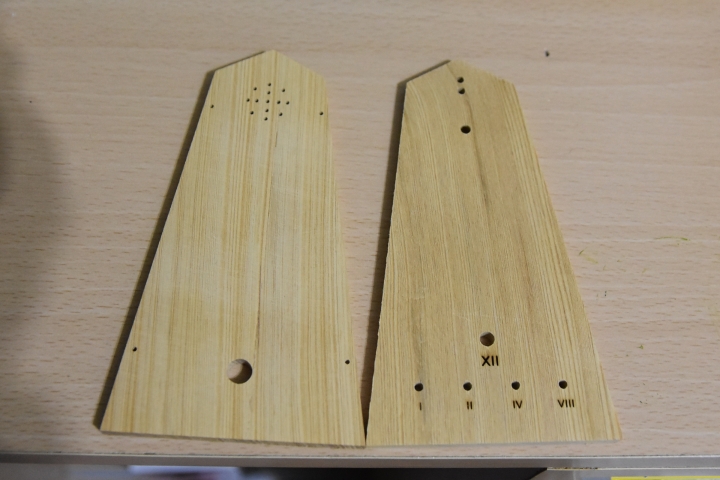

今天的進度風車的主結構找了四片檜木薄板,切割成前後各一片.正面板鑽一些孔準備埋入LED燈和步進馬達.

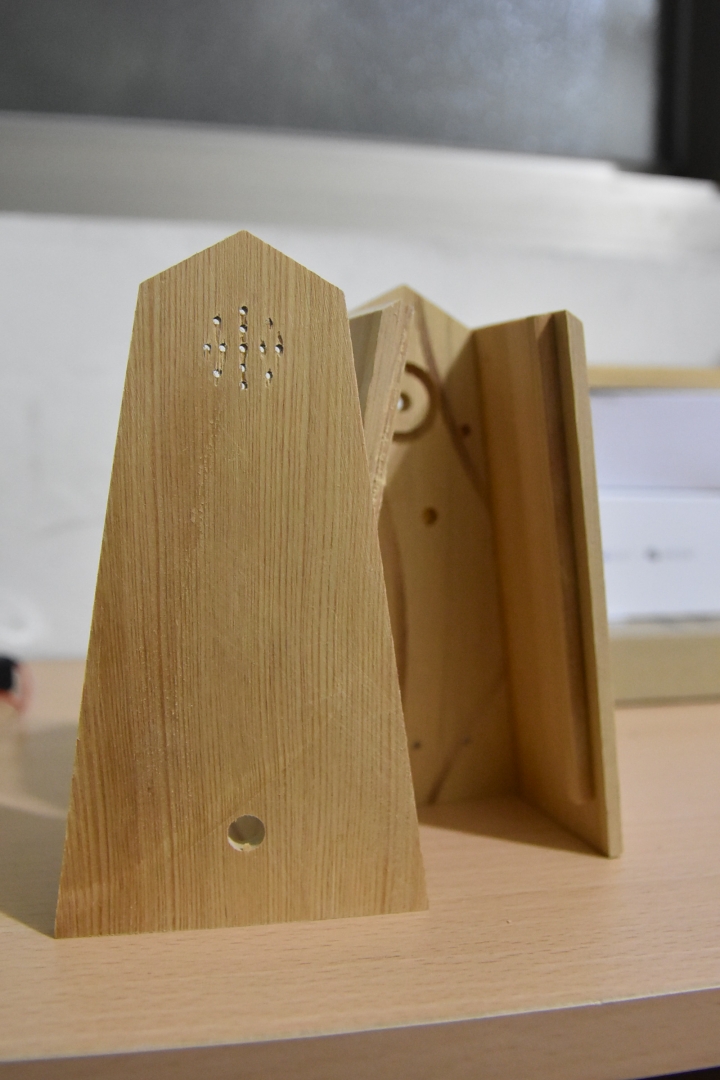

背面板留一個DC電源插座孔和小揚聲器透孔

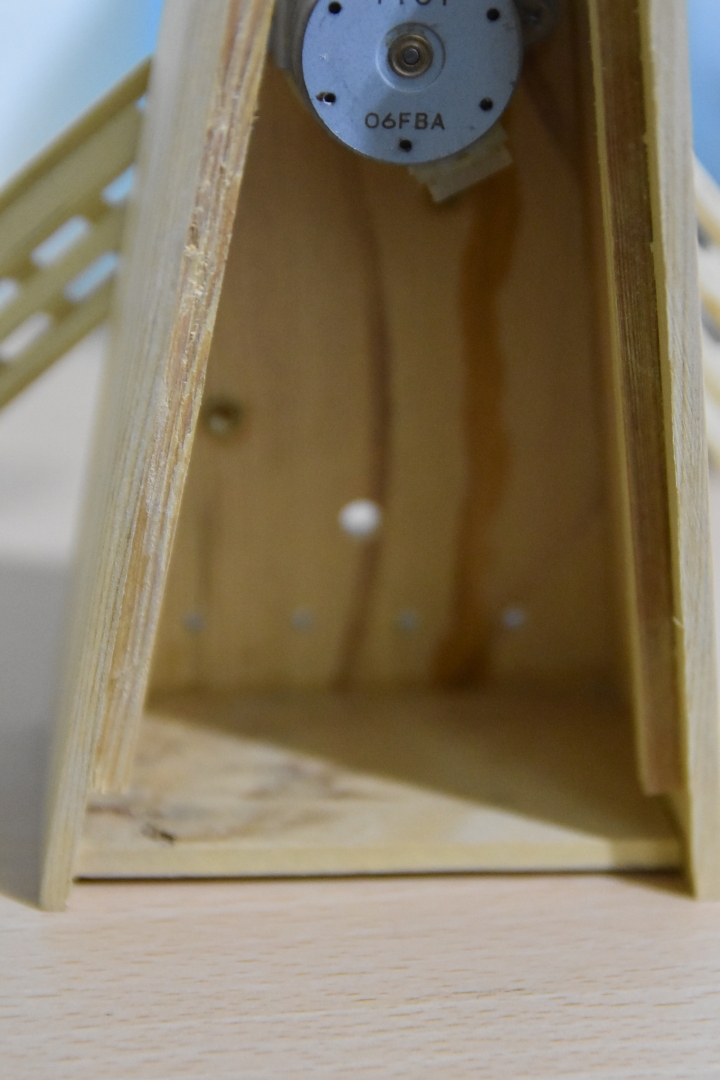

正面板的背面沉了幾個孔,埋入銅花母好固定馬達
左右板各一比較簡單就兩塊薄板和細木條
左右板和前板用白膠膠合
後板崁入卡住就可

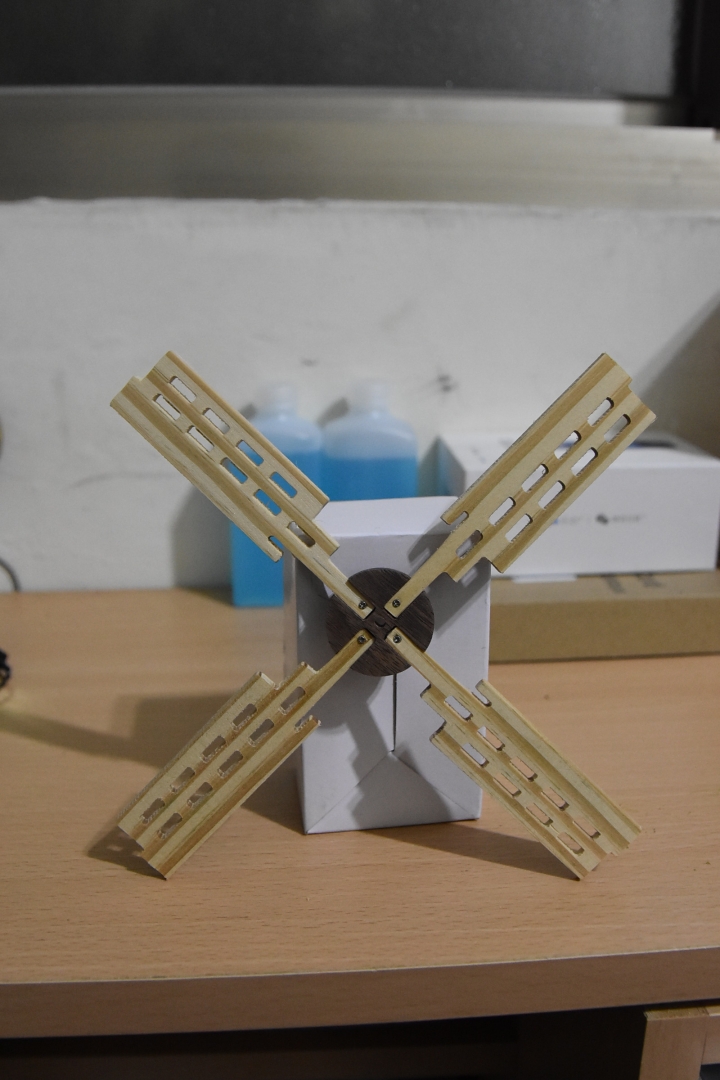

裝上馬達和風葉,正面來一張

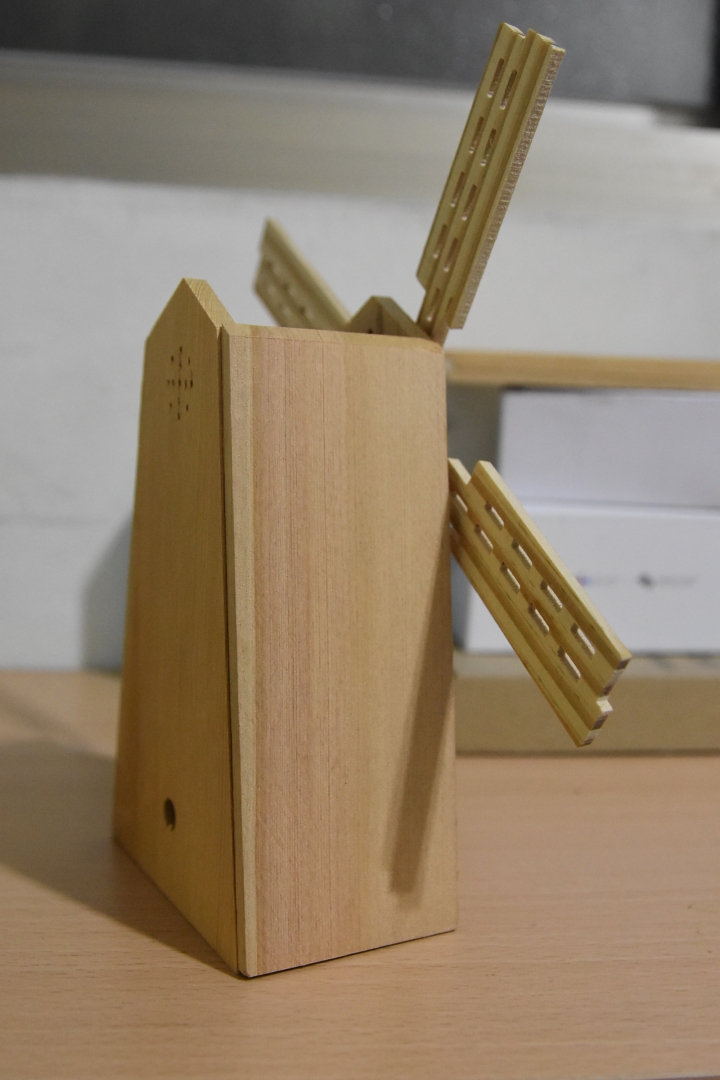

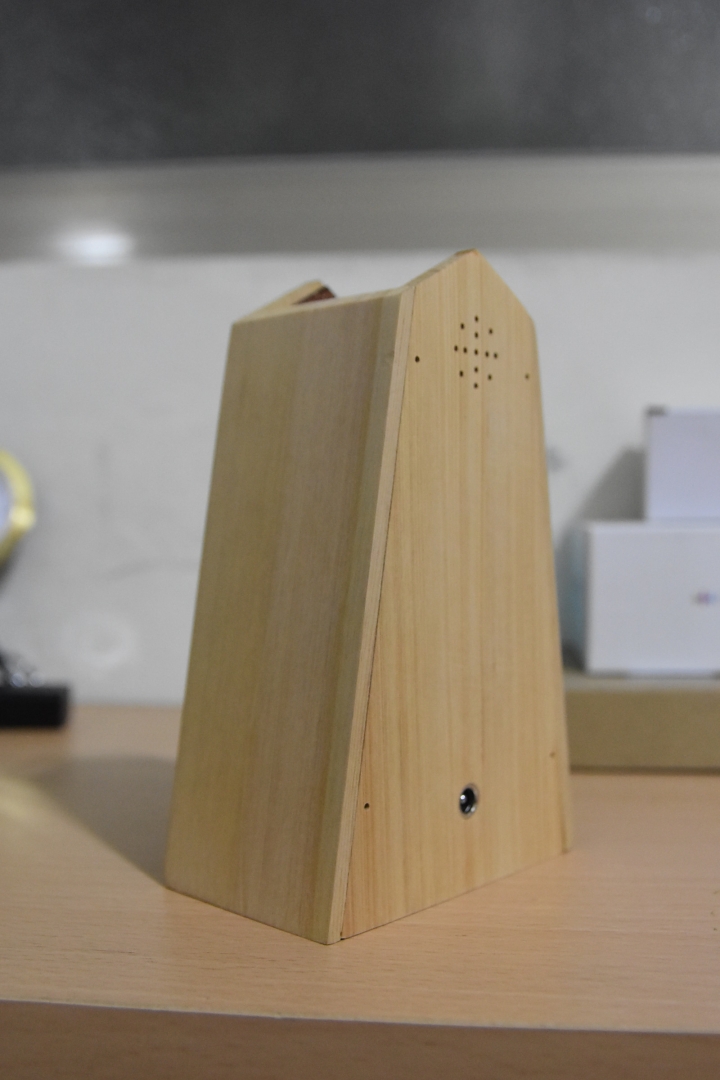

後面也來一發
主結構完成百分之八十了
第3天
天氣雨還妖獸的冷,這麼冷要做甚麼當然是去角質兼美白,拿起80番的砂紙板努力的左搓搓右擦擦再用400番馬殺雞一下
順便在後蓋崁入5.5 / 2.1的直筒DC插座
插座外徑8mm直接從內側硬推崁入
薄板就是薄板在打磨時差點用力過猛把面板折成兩半,只好快乾侍候順便在底部補強一片板材
最後房頂結構,一時順手就做了兩個.本色科彰板
科彰染黑刷白
有點難抉擇用哪一個顏色
目前結構完成就剩下內部電控了
第4天
一樣是很冷,今天開始電控製作首先由屋頂上的紅外線定位裝置和無線傳電裝置所需的材料
電阻47R 100R 470R各一 紅外線發射管和接收管各一 2222NPN三極管一只 藍色1206LED一只 漆包線一些
漆包線繞著18650繞15圈抽頭再繞15圈,傳電線圈完成.把線圈放到馬達前的刻槽內在鎖上馬達.

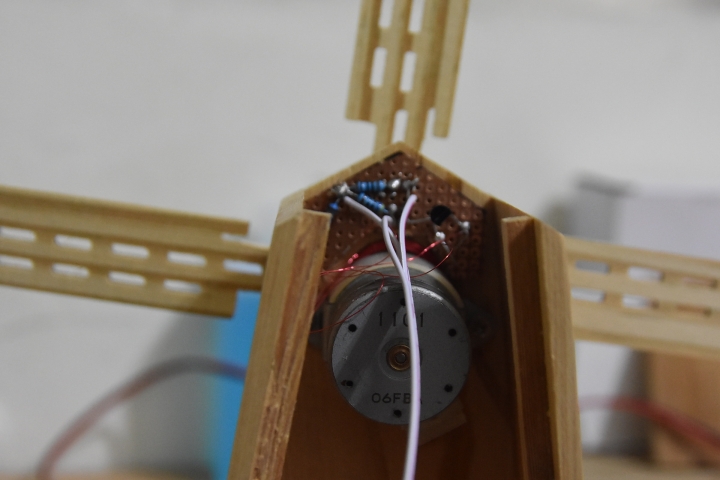

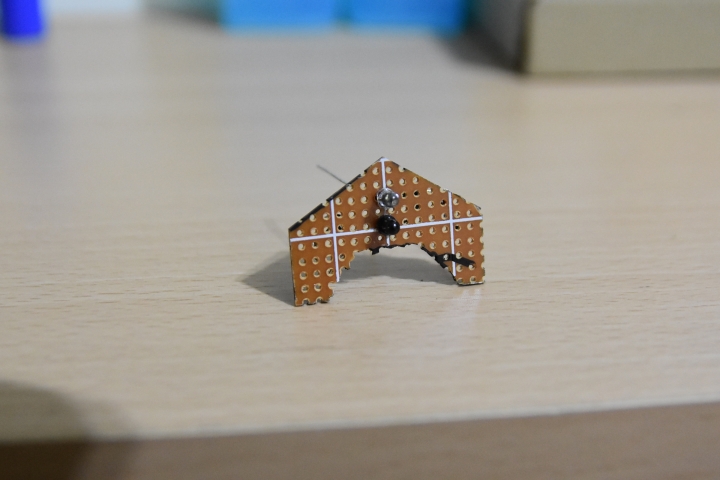

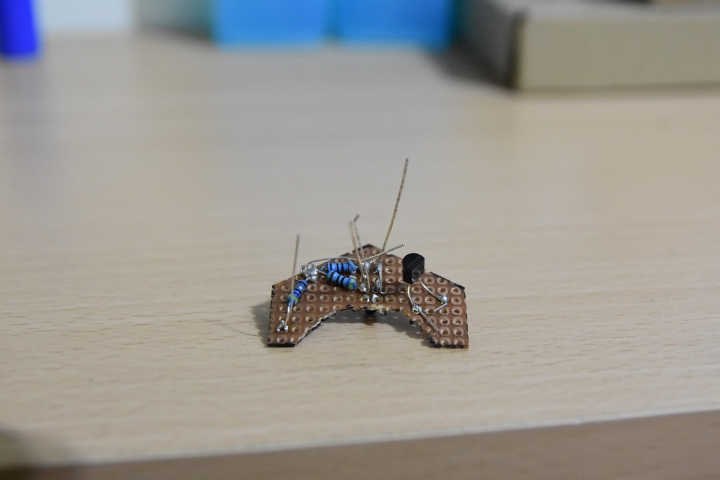

再來供電板和紅外線定位裝置,沒幾個零件就用萬用板大約剪一下形狀並把零件焊起來
正面
反面
簡易手繪電路圖
風葉頂端鑽孔,將焊好的漆包線的LED穿過風葉用膠固定

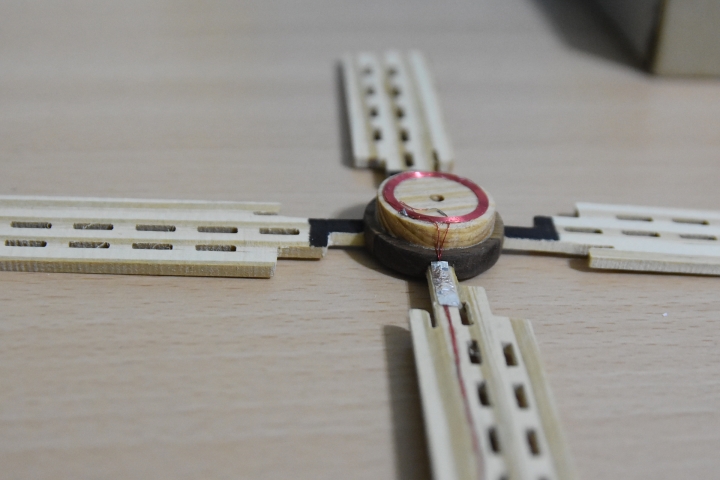

連接盤上的線圈是之前改悠遊卡剩的,將線圈兩頭和LED正負分別焊上
完成後

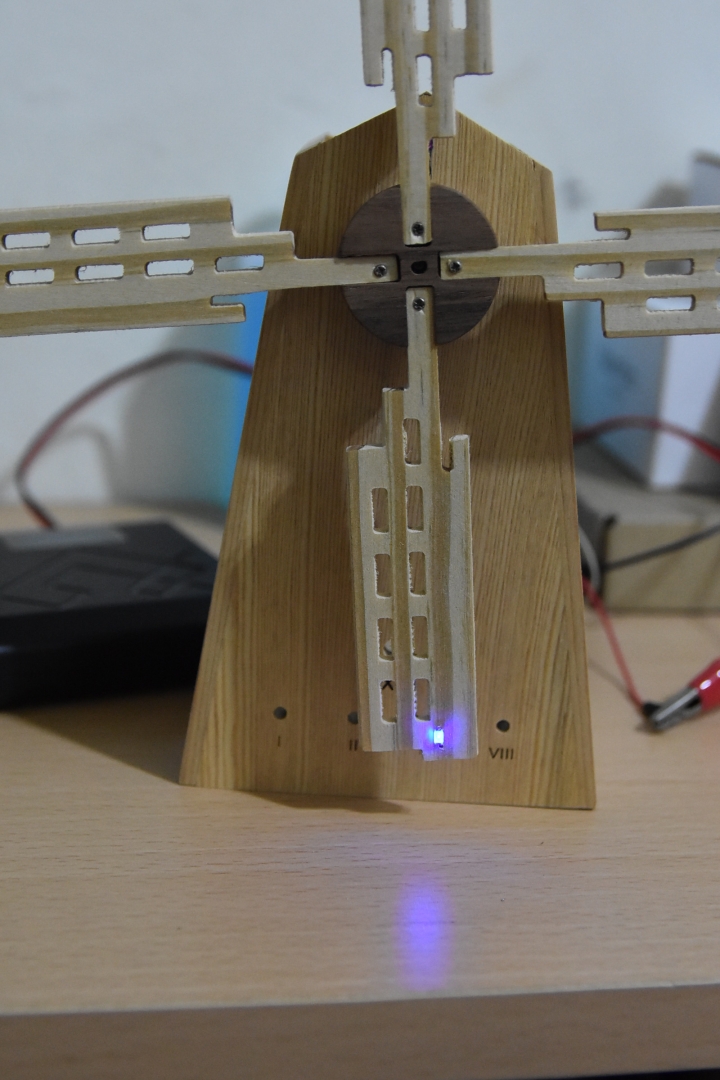

上電測試一下,賓果LED亮了.
有點累今天收工了
第五天還是下雨
步進馬達測試,正常轉動

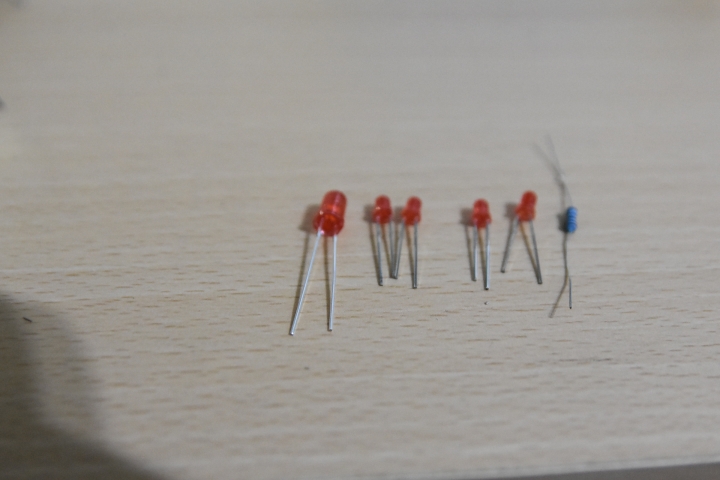

再來準備5mmLED X1 3mmLED X4 1K電阻 X1
一個蘿菠一個坑
負極串在一起在焊上電阻

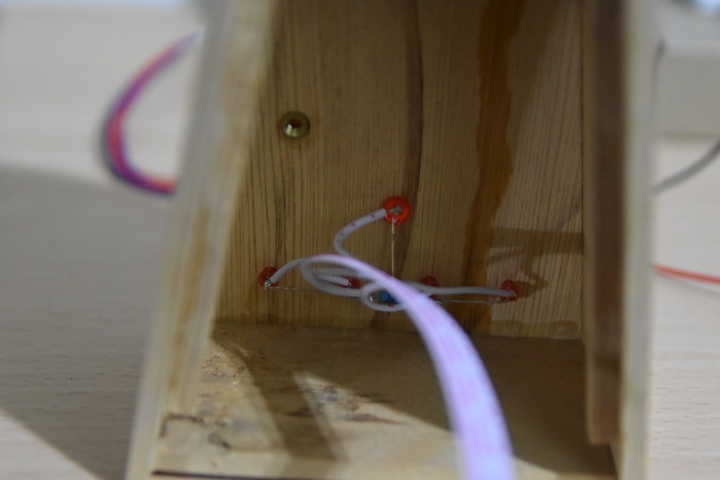

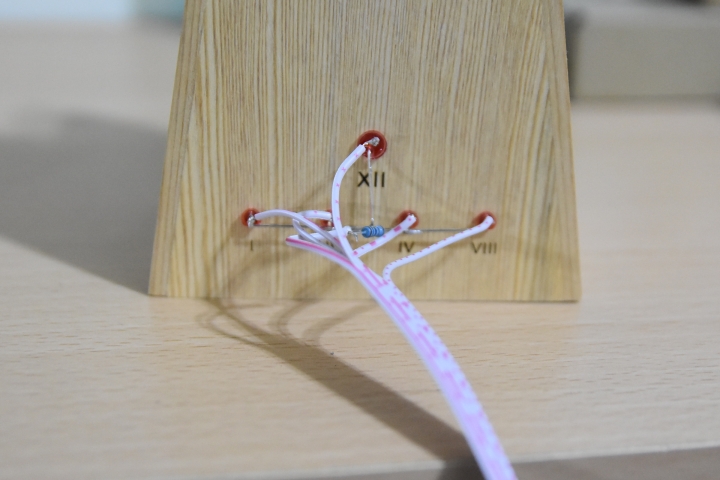

焊上排線
移到面板後面

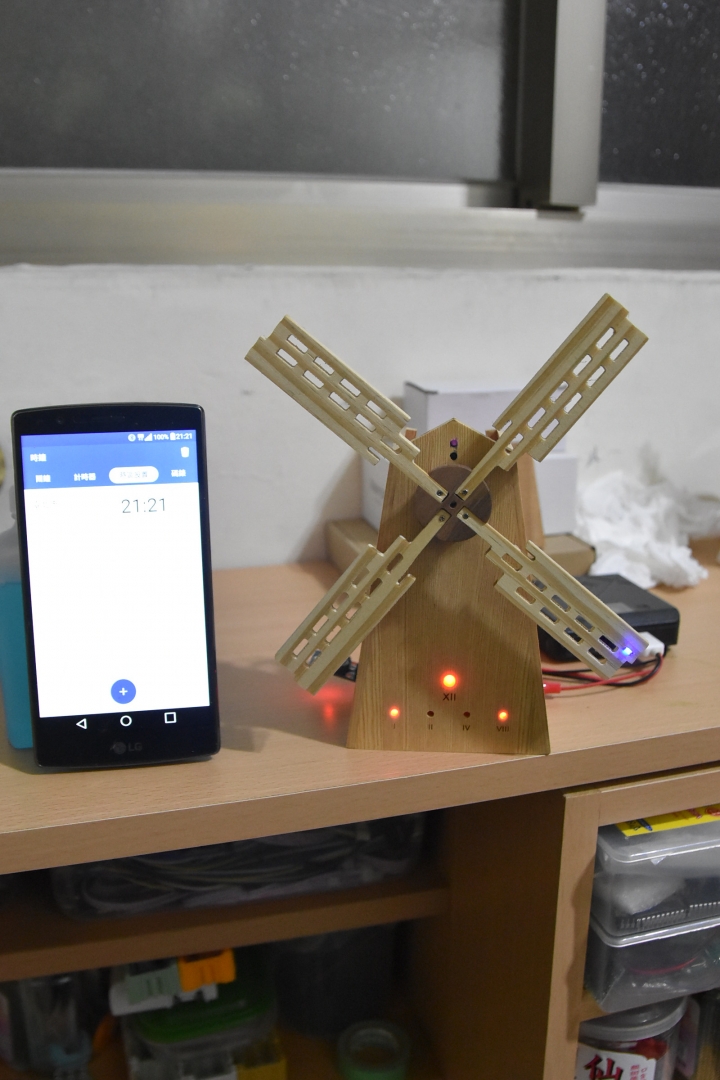

測試一下LED顯示,晚上8點正確無誤
準備裝上風葉片測試,之前先把有LED的葉片貼上鋁箔增加反射光,其他用黑筆塗黑
目前21點21分
電控也快完成,剩下細部調整和主電控部分

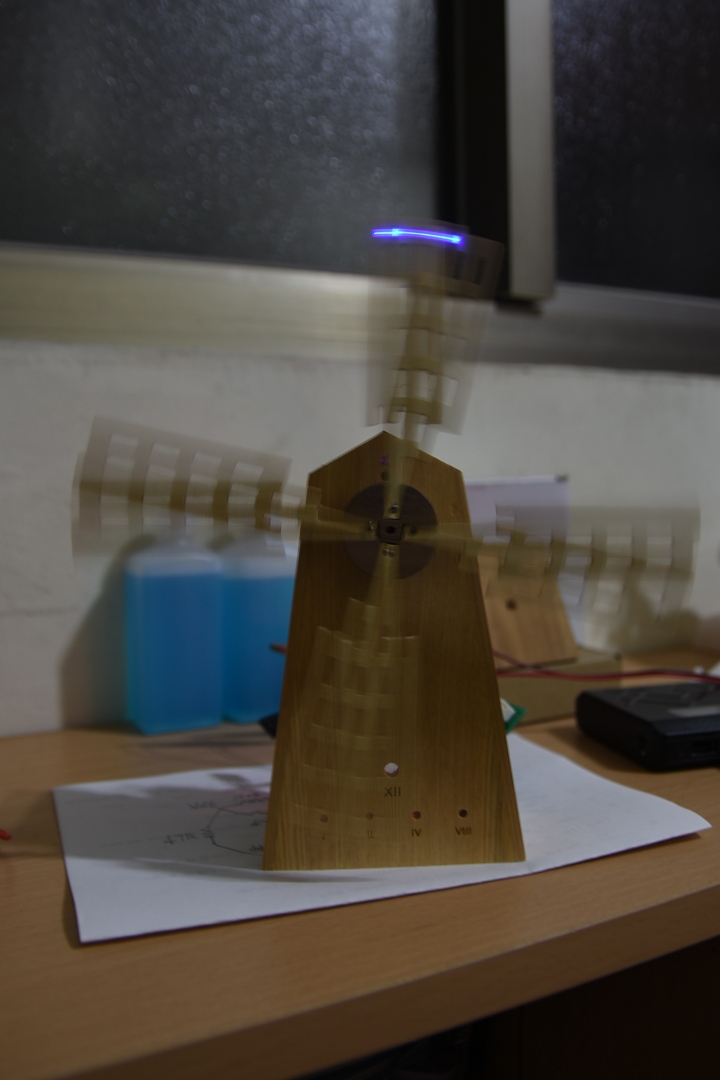

總算完成,風葉一分鐘轉6度一小時正好轉一圈,底下的LED數字總合是表示幾點,就能正確顯示目前的時間
