【請教】櫃子設計圖

riverchild123
個人積分：111分
文章編號：62351236

111分

樓主

2016-11-12 16:33

小弟手邊有一張設計圖，請鐵工報價後他只跟我說了幾句話就沒下文了，以下是他說的話。

說不上的怪、外圍貼平、內裡尺寸又齊

因為對銲接沒有概念所以不知道問題點在哪?

使用25.4mm方管和3mm扁鐵銲接，材質黑鐵，板材使用實木。

方管為主要軀幹，3mm扁鐵用途是木板螺絲固定處。

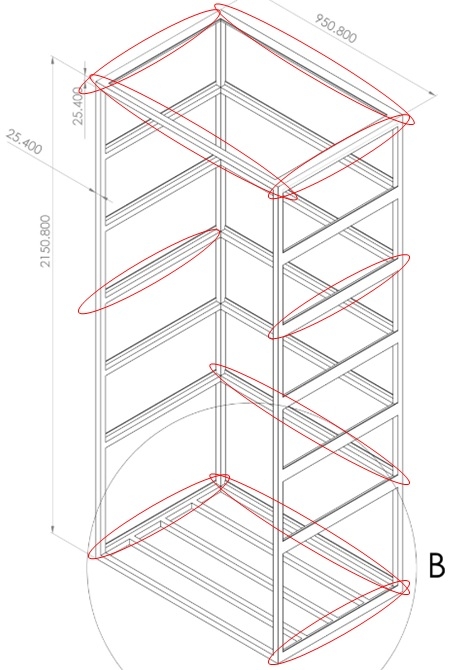

如下圖

【請教】櫃子設計圖

【請教】櫃子設計圖

2016-11-12 16:33 發佈

文章關鍵字櫃子設計圖

柏柏柏
個人積分：7分
文章編號：62351395

7分

2樓

2016-11-12 17:00

材質是用白鐵還是黑鐵扁鐵用50mm厚4.5mm

riverchild123
個人積分：111分
文章編號：62351585

111分

樓主

2016-11-12 17:32

材質是黑鐵。
方管為主要軀幹，3mm扁鐵用途是木板螺絲固定處，故強度不影響。

jk300

jk300
個人積分：5535分
文章編號：62352468

5535分

4樓

2016-11-12 19:40

要看懂圖,需要一直動腦,需要空間想像,
想要讓鐵工看懂,
你應該要翻譯簡化,
先把主要支架25.4的圖分開出來,
把這張圖的所有尺寸先標示出來
不要畫出扁鐵,不然會很花

叫他先照這個圖去估,
然後再把細則,15mm扁鐵的位置跟他講,

照上圖,扁鐵部分,如果可以上顏色,會比較清楚分辨,
或者直接標示,哪些部份的方管,需要加扁鐵

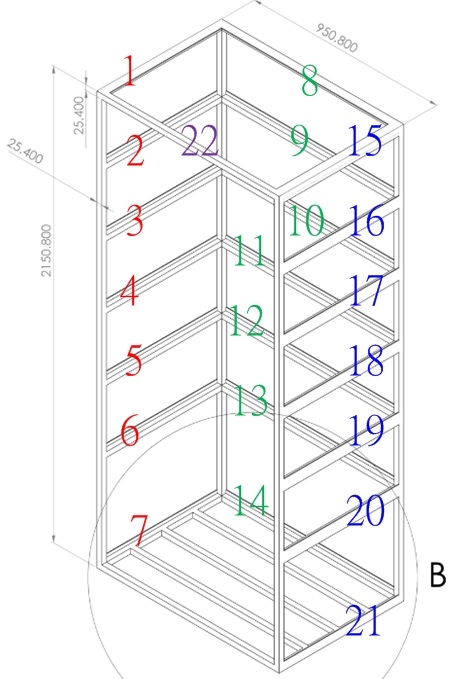

或者講明要加幾根的扁鐵,長度,看起來有22處,
側面有12根,上面4根,總共40根扁鐵,應該沒錯吧

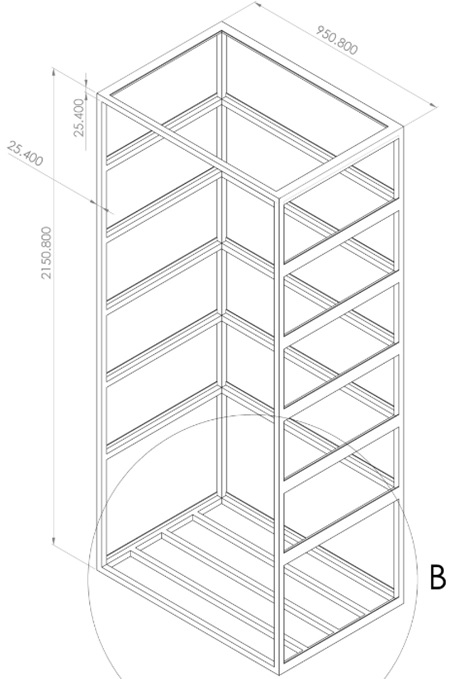

有了下圖,他才能夠比較有概念,

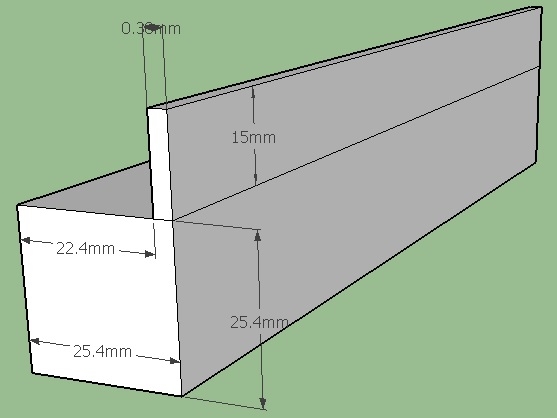

讓扁鐵貼平方管外側

很久沒碰SketchUp~

還是要玩看看免螺絲角鋼?
