[硬漢工作室] 十三太寶動物樂隊

難　　度　★★★☆☆
施作時間　68 小時 ( 構思構圖 2 hr / 備料 2 hr / 木工+電控+程式 製作 64 hr )

某日在工作室發現一小段木材餘料
想想也做不了什麼東西
所以乾脆就裁成三小方塊做成『方塊動物』
沒想到 ~ 沒想到這三條小涓絲竟然會匯集成山洪 !
以下是土石流形成的過程紀錄 .....


因為有做過所以不需要構思

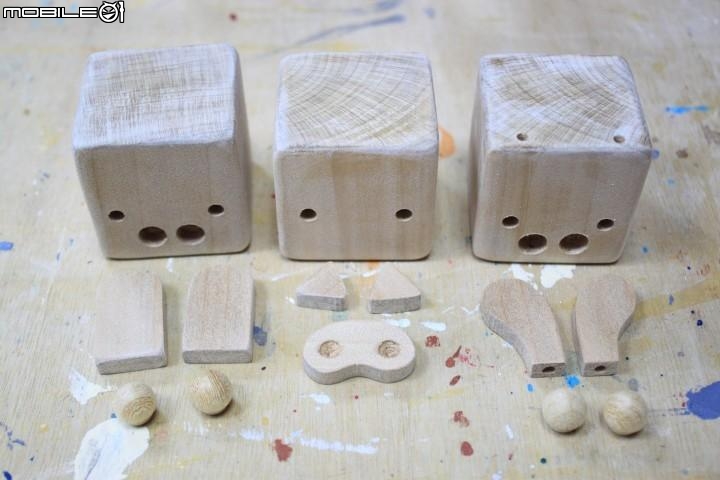

直接將作用不大的短木枝鋸成三顆正方體『木塊』
『木塊』上鑽孔當『方塊動物身體』
再用薄木條鋸切出『動物特徵器官』


將『動物特徵器官』裝上『方塊動物身體』完成『方塊動物粗胚』
表情用烙鐵燒上

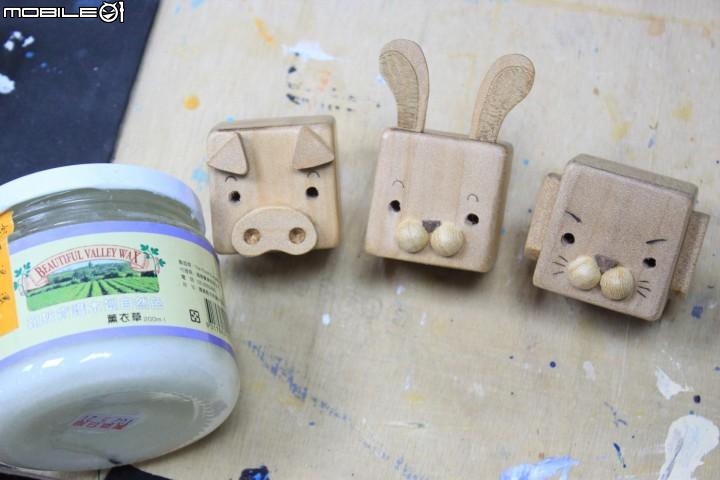

將『方塊動物粗胚』塗上『蜂臘』

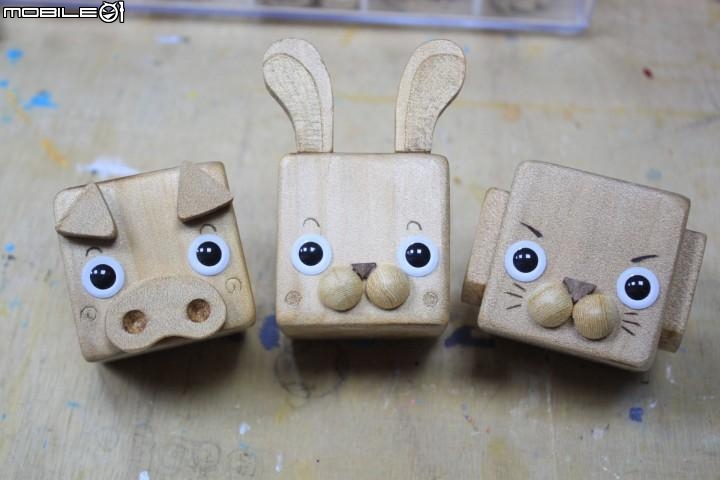

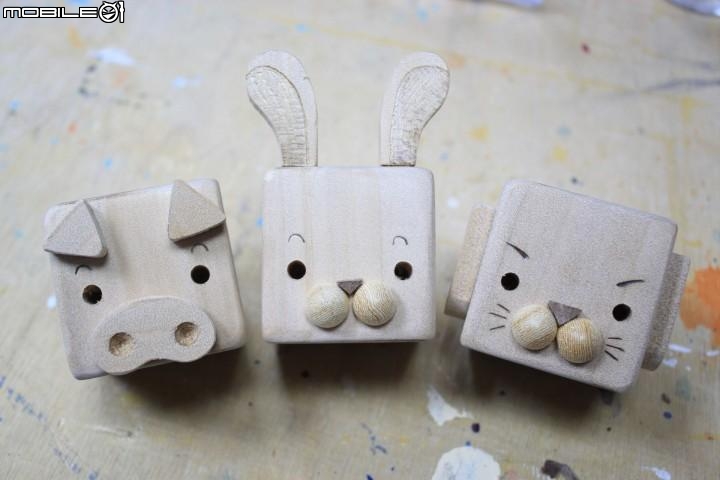

將『眼珠』裝上 ~ 完成 方塊小豬、兔子、小狗


將 方塊小豬、兔子、小狗 帶回家給 淇淇
淇淇 突然拿出一張大圖畫紙畫上一堆圈圈


接著又在大圖畫紙上的圈圈內畫滿動物


最後又跟我要了一顆品相不佳的松木木塊畫『骰子』


原來要玩『升官圖』啊 ! (家裡原本有做一隻小熊 , 也拿出來玩 .)


硬是要 硬漢 / 媽媽 / 彩虹兔 陪著一起玩


先到終點有獎品耶 !


隔天回家覺得前一天玩的不過癮 ~ 竟然把還沒裁的全開圖紙拿出來畫 !!!
而且竟然還給我 "畫好畫滿" !!


『升官圖』放大四倍 ... 玩偶角色竟然也要求增加為四倍
沒辦法 ~ 既然做了 兔、狗、豬
那就把 12 生肖其他的動物也做一做吧 !

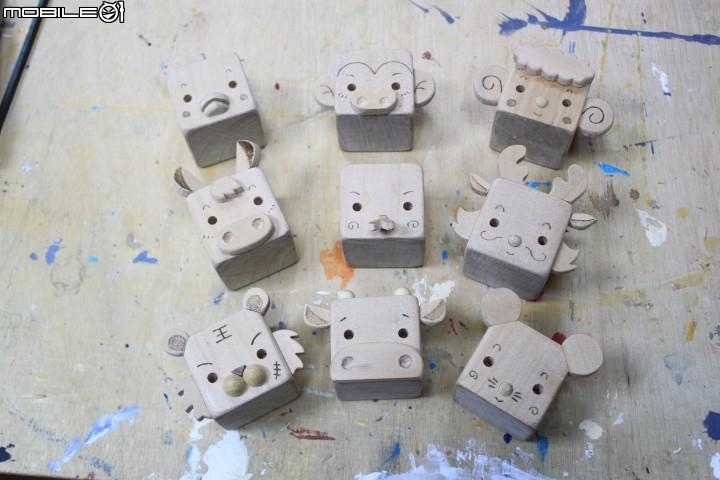

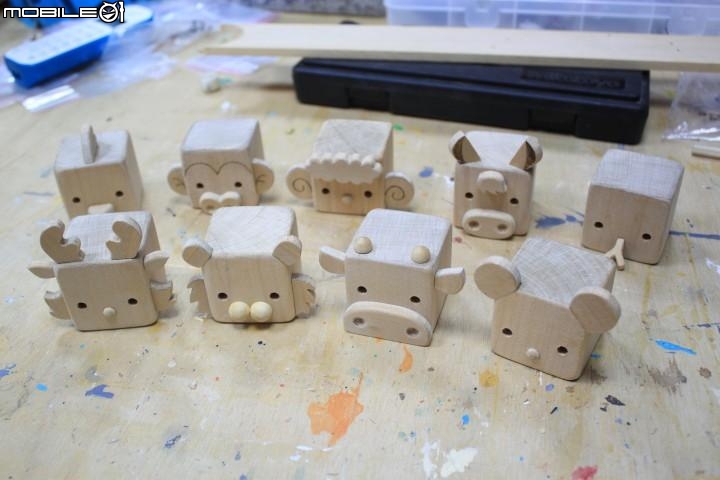

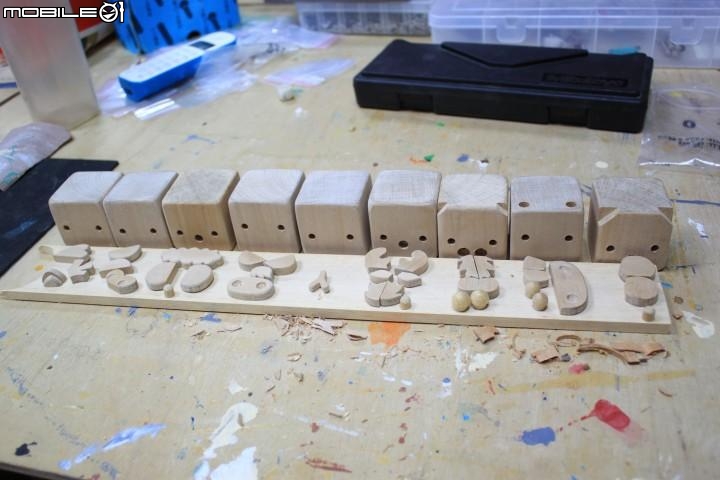

複製前三隻的做法 ~ 製作『方塊動物身體』與『動物特徵器官』


將『動物特徵器官』裝上『方塊動物身體』完成『方塊動物粗胚』


用烙鐵在『方塊動物粗胚』上燒出五官


將『方塊動物粗胚』塗上『蜂臘』

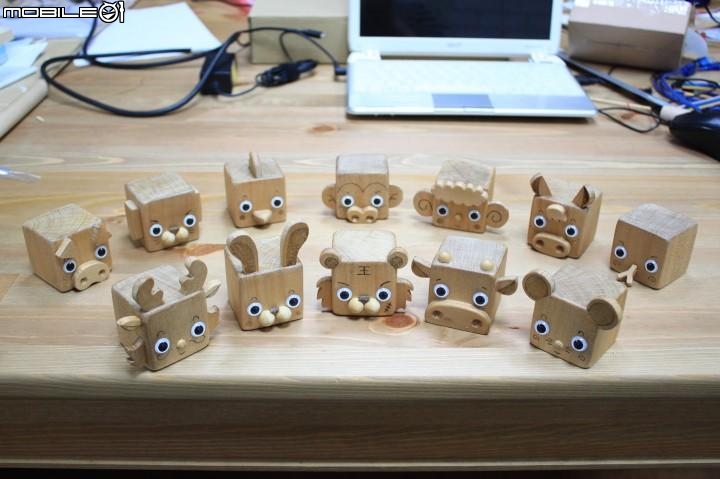

將『眼珠』裝上 ~ 完成 方塊 12 生肖


原本以為 公主她媽 及 公主她爸 從此就會過著幸福美滿的日子
結果事情果然不是憨人想的那麼簡單 ~ 第二段兇案發生地點要從 淡水 說起 .....

淇淇 : 把拔，他是誰 ?
硬漢 : 他是馬偕博士
淇淇 : 那他為什麼要跪著拜拜呢 ?
硬漢 : 應該是在向神祈求心願實現吧 !!
淇淇 : 那會實現嗎 ?
硬漢 : 如果很虔誠又是個乖小孩，應該會吧 !
淇淇 : (走上前)～把拔幫我拍照
硬漢 : 好 ~ (喀喳)
淇淇 : 我剛才許願了
硬漢 : (嚇) 妳許什麼願望
淇淇 : 我希望能跟把拔馬麻永遠在一起
硬漢 : (抱緊) 一定會實現的 !!!
淇淇 : 還有我希望把拔做個「方塊動物樂隊」給我
硬漢 : ... 換把拔去跪 ~ (上了一當又一當 當當都有新花樣)

( 回到家裝傻了兩天 )

淇淇：把拔，我可以要一組「方塊動物樂隊」嗎 ?
硬漢：(選擇性失憶) 那是什麼？
淇淇：就是可以演奏音樂的方塊動物
硬漢：世界上怎麼可能會有那種東西 !!
淇淇：只要把拔點頭 ~ 就會有了
硬漢：蝦密 !!!! (倒退三步)
淇淇：可以做給 淇淇 嗎 ?? (上前三步)
硬漢：這個 !!!! (退到牆角)
淇淇：把拔最棒了 (壁咚)
硬漢： ........ (流淚點頭)


沉思了兩天想結構
大概有了運作的雛型設計方向

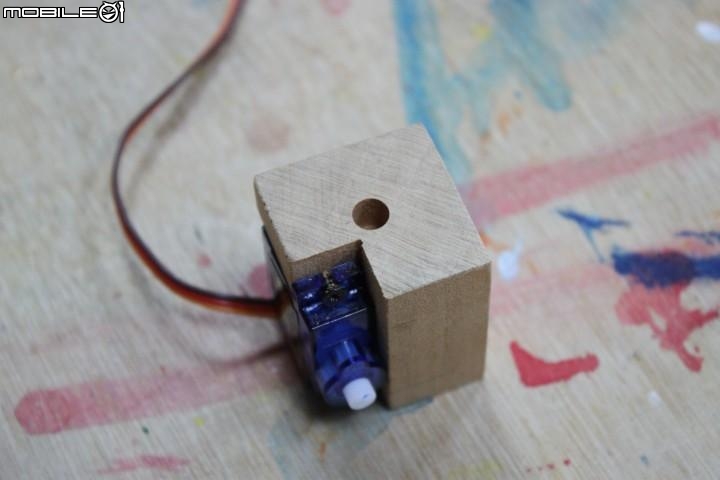

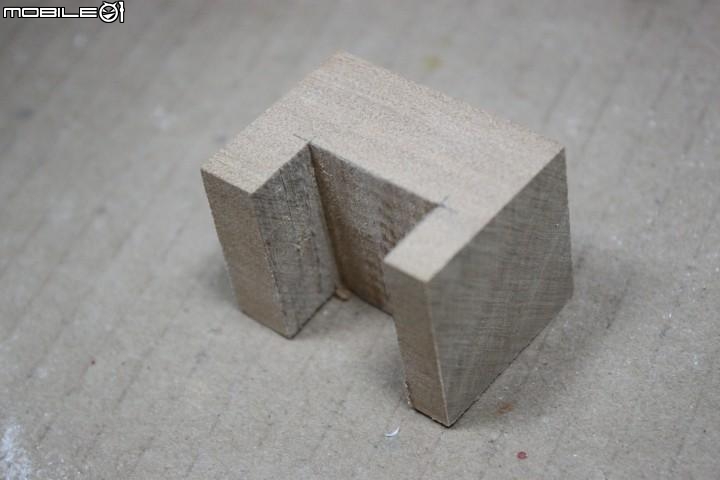

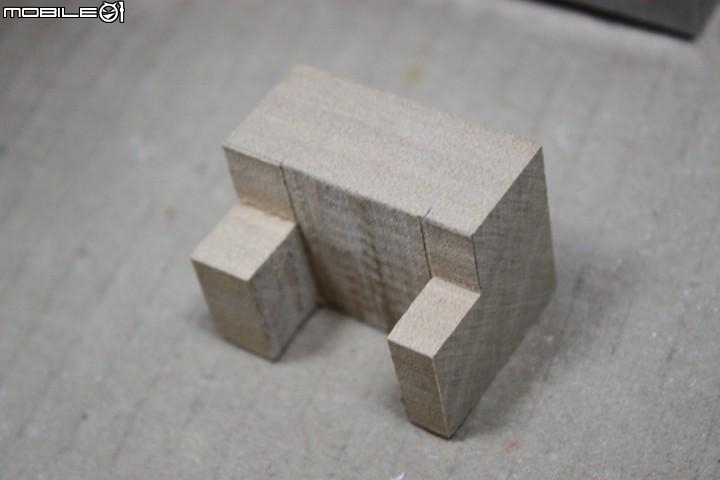

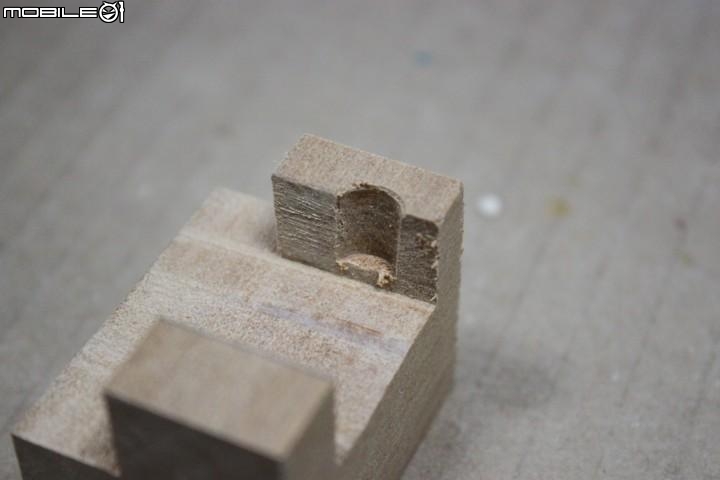

先將一顆『方塊』進行下列五道工法 加工成『伺服馬達固定座』

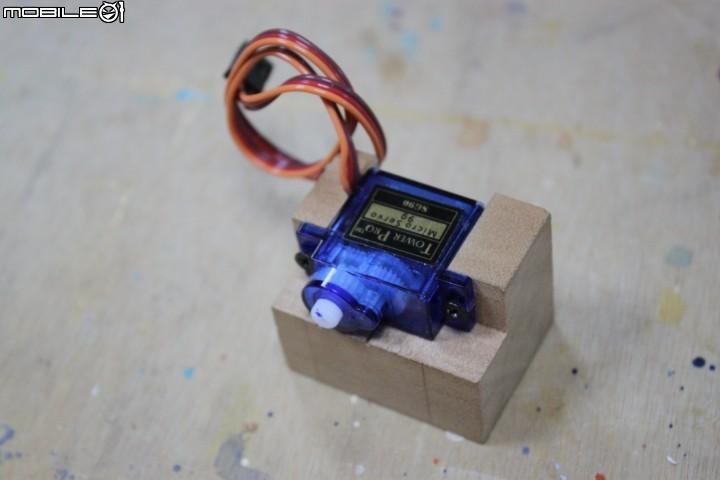

將『SG90 伺服馬達』用兩顆『小螺絲』固定在『伺服馬達固定座』上

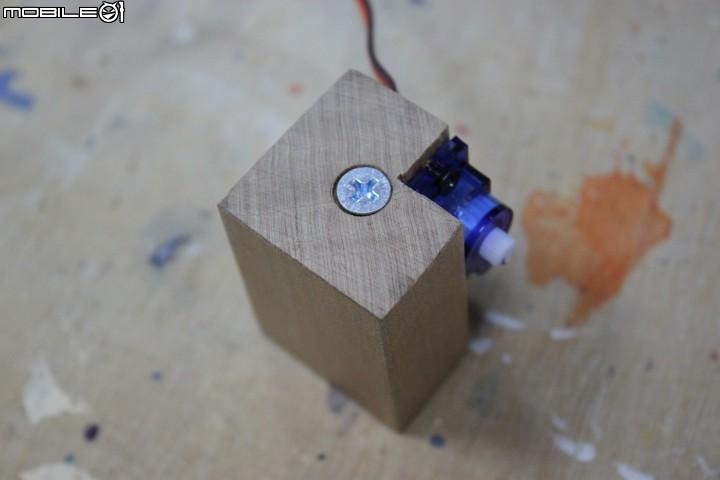

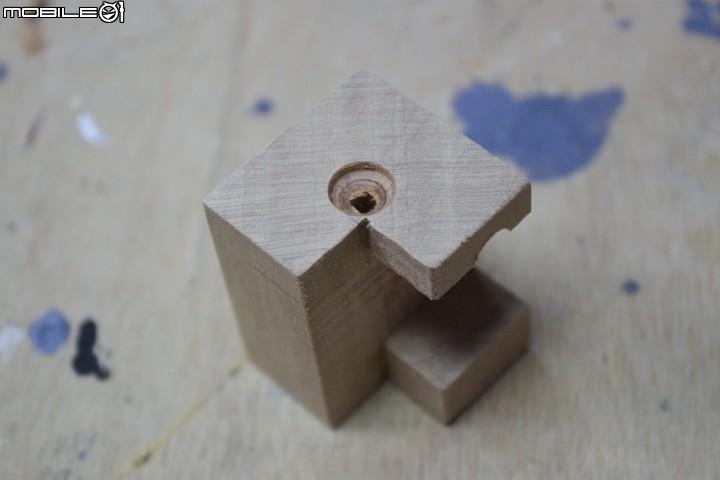

『伺服馬達固定座』鎖入一顆『大螺絲』(『方塊動物』底部中心要再鑽孔裝上『強力磁鐵』)


『伺服馬達固定座』鑽一個洞

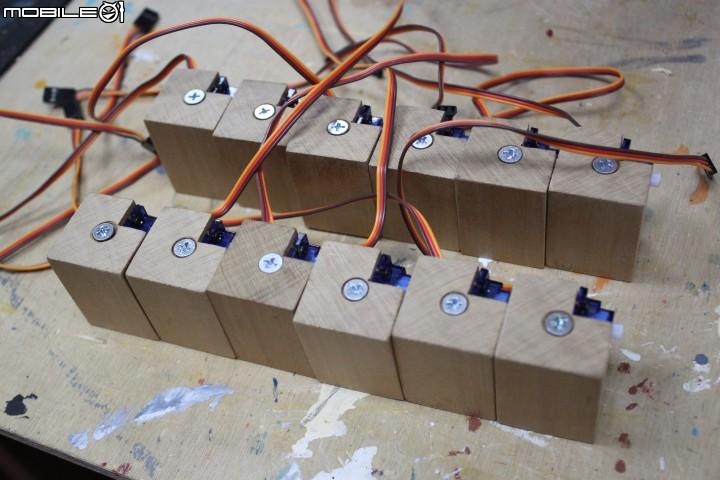

以上步驟重複 12 次

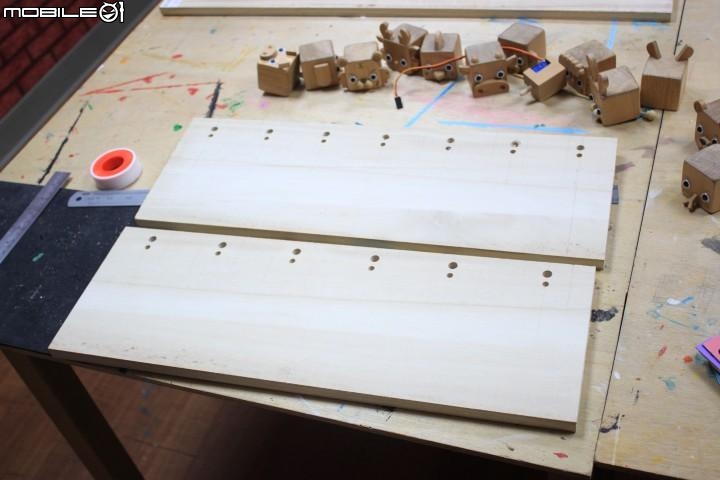

裁切兩片『木板』並加工鑽孔


將『木板』邊緣 1 公分交錯重疊
在裁切四支『邊板』與『木板』組合固定成下圖狀

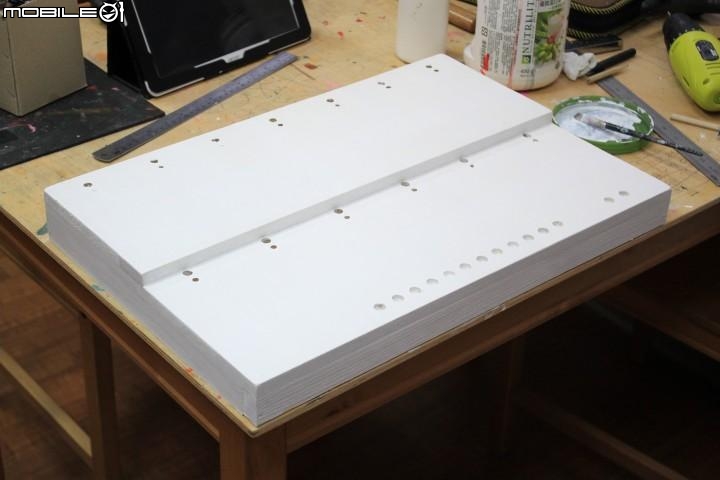

用『鐵釘』補強並上底色完成『底座』

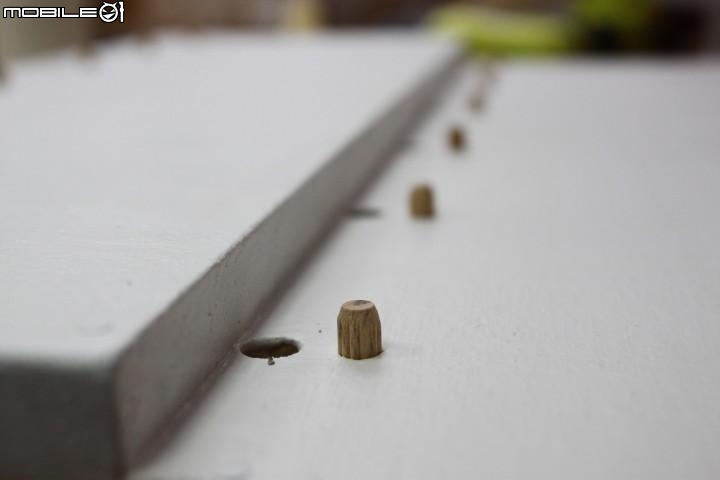

在下圖位置插入『木釘』


將『伺服馬達固定座』排線穿過『底座』

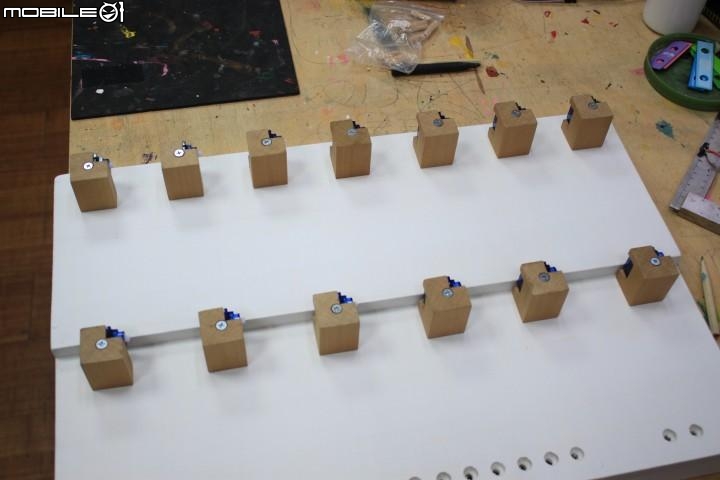

『伺服馬達固定座』底部孔插在『木釘』上固定

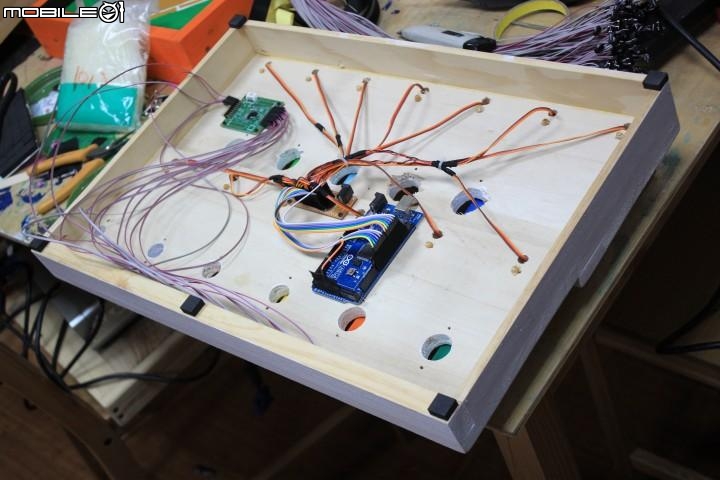

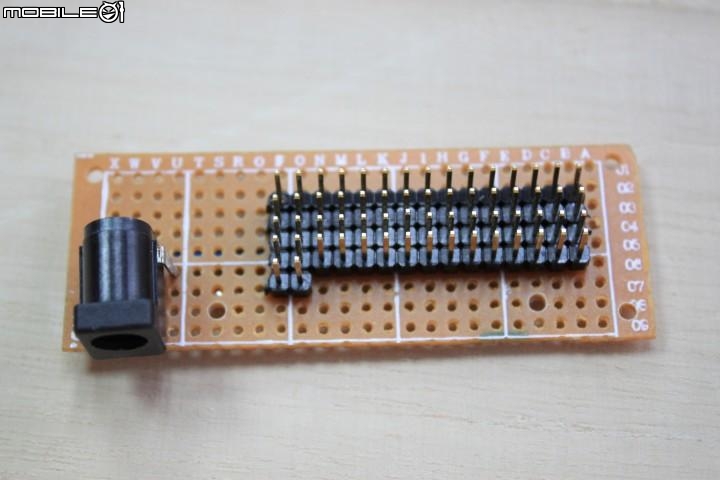

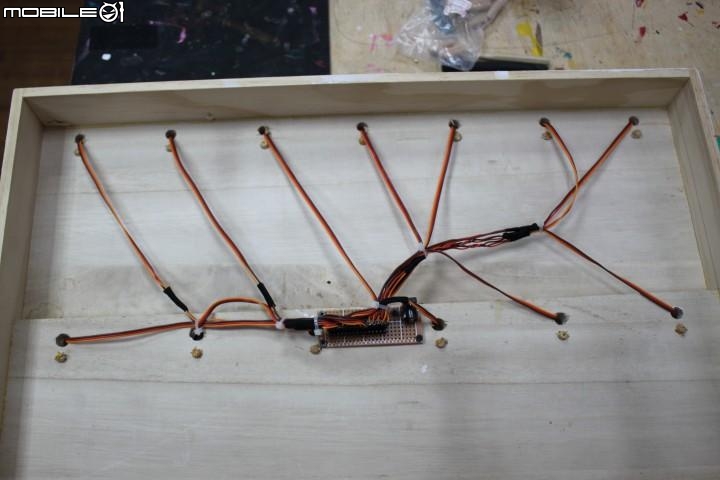

用『洞洞板』製作一片『伺服馬達連接供電板』

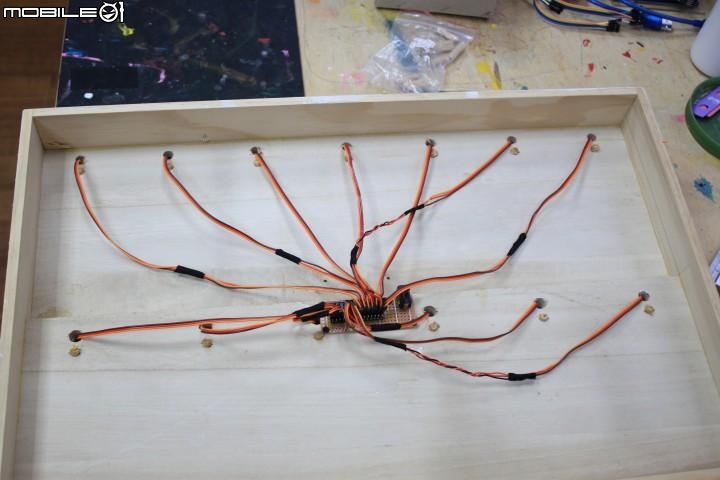

將『伺服馬達』排線插到『伺服馬達連接供電板』上


理線

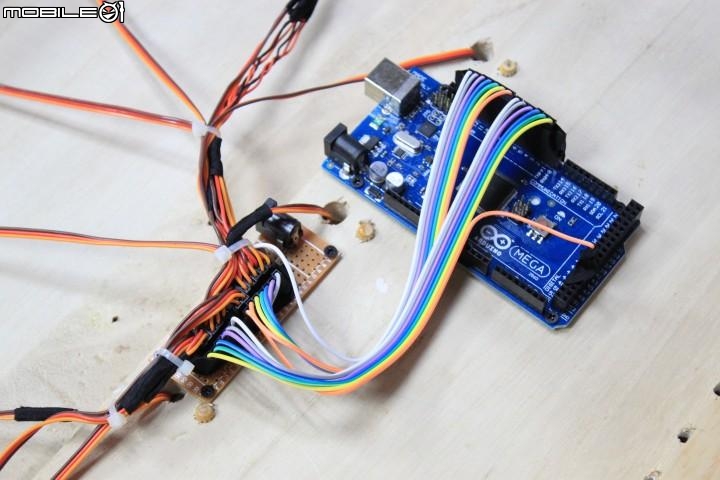

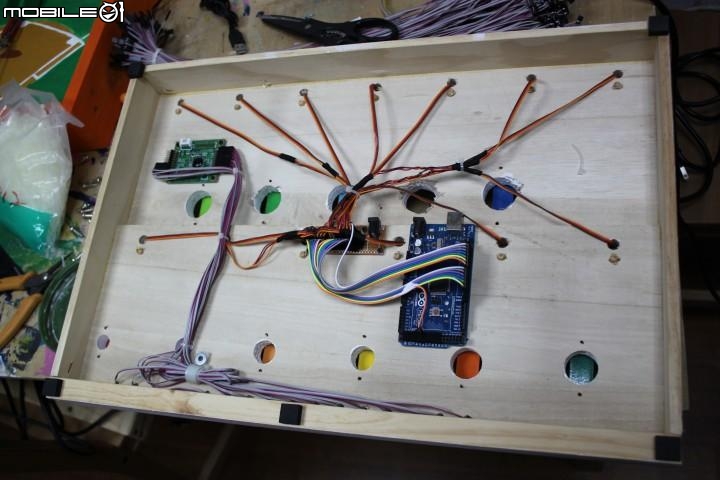

『伺服馬達連接供電板』與『Arduino 2560』連接


將 淇淇 已經不玩的『玩具鐵琴』拆解
取下上頭可用的『音階鐵片』與『橡膠壂圈』

『底座』放上『音階鐵片』+『橡膠壂圈』試敲 ~ 音色效果很差
於是在『音階鐵片』預定安裝處再鑽孔
將『底座』當成音箱產生共振效果 ~ 音色效果立刻大大改善

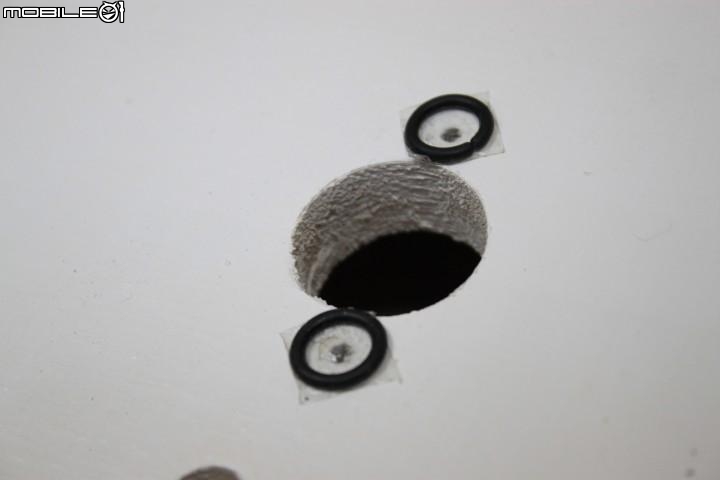

每個洞都放上『橡膠壂圈』

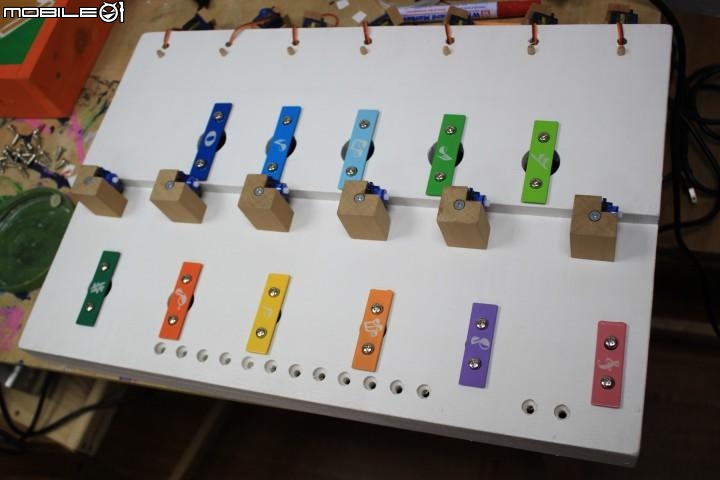

將『音階鐵片』依序放上並輕微固定 (螺絲鎖太緊會沒聲)

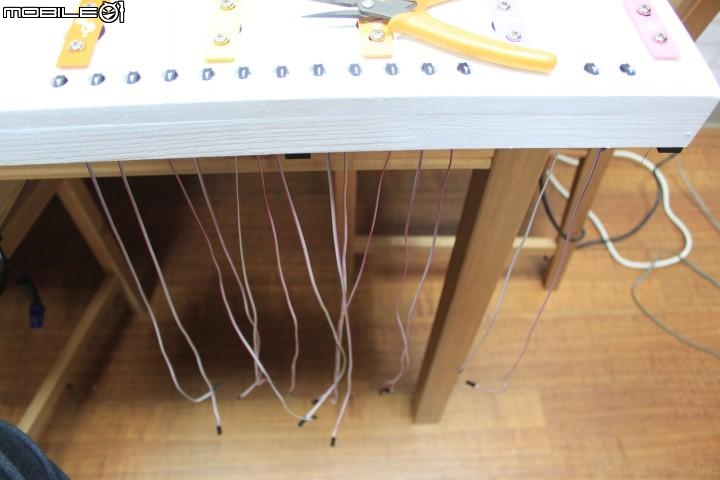

將『微觸復位開關』裝到『底座』上


裝上『Scratch Board』
將『微觸復位開關』依序插上『Scratch Board』做控制


理線


翻面畫上鋼琴琴鍵

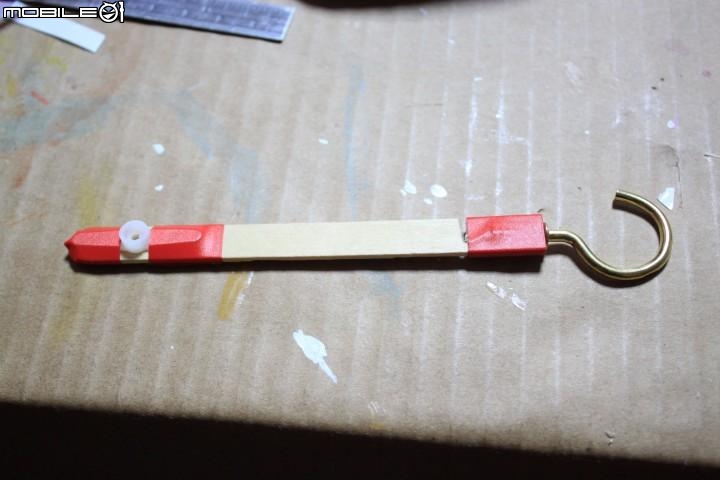

將『伺服馬達支架』固定到『冰棒棍』上
『冰棒棍』另一次裝上『掛勾螺絲』~ 完成『敲擊棒』

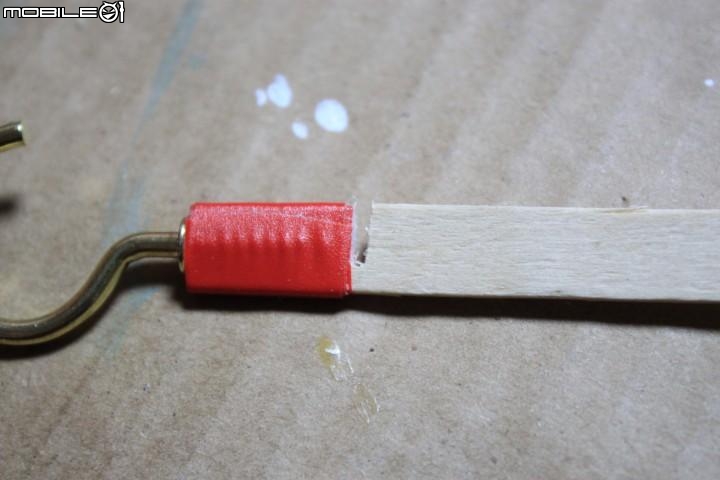

『掛勾螺絲』端的『冰棒棍』鋸缺口增加彈性

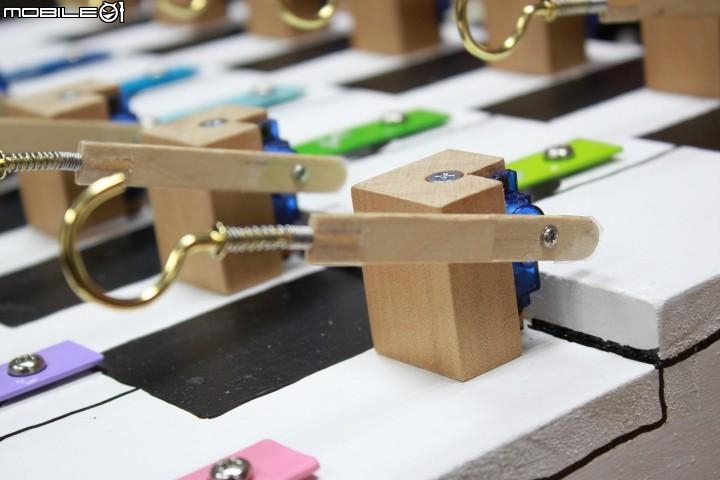

將『敲擊棒』裝上『伺服馬達』並用一顆『小螺絲』固定
敲擊實測發現效果不佳 => 變更設計

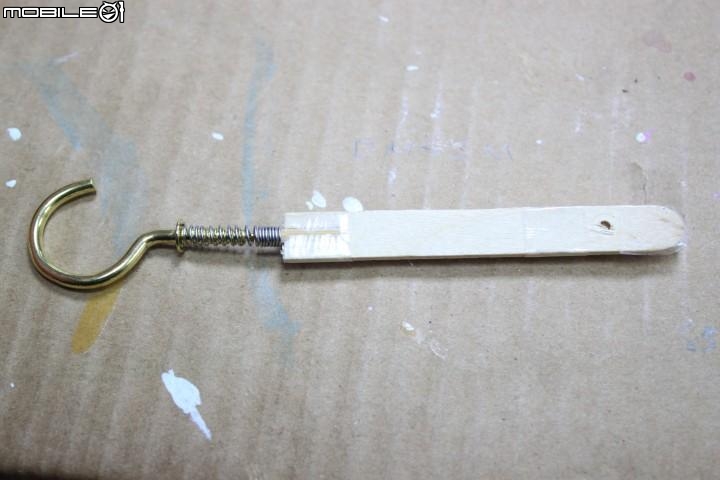

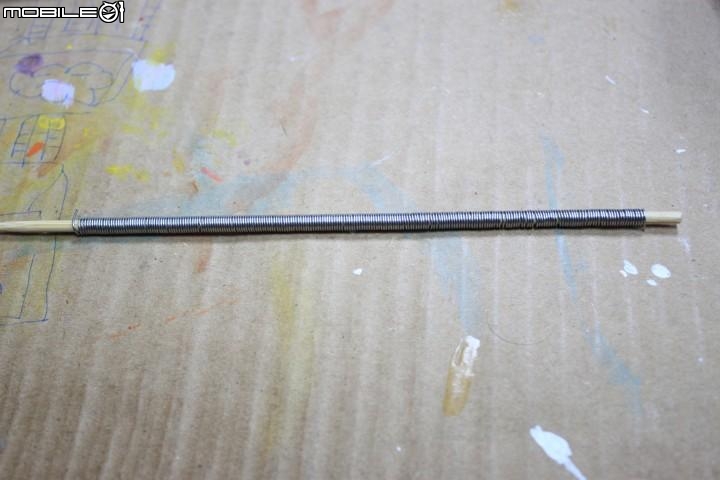

買『細鐵絲』自己繞『彈簧』

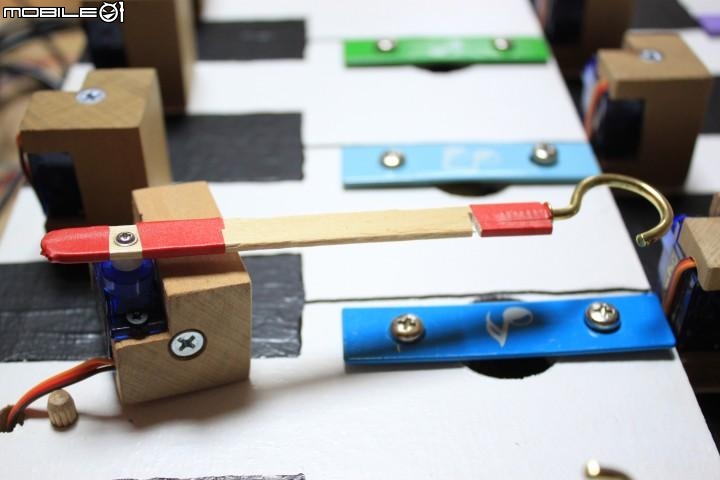

將『敲擊棒』上的『掛勾螺絲』用『彈簧』銜接固定


敲擊實測效果十分清脆


再複製 12 支『敲擊棒』

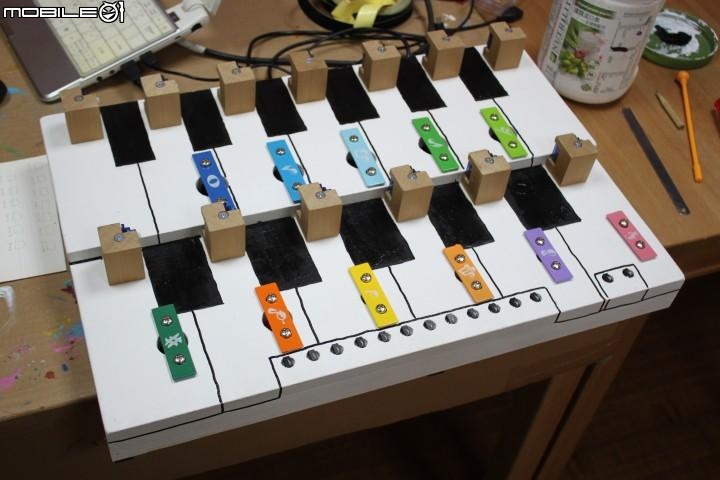

將全部的『敲擊棒』都裝上『伺服馬達』並用一顆『小螺絲』固定

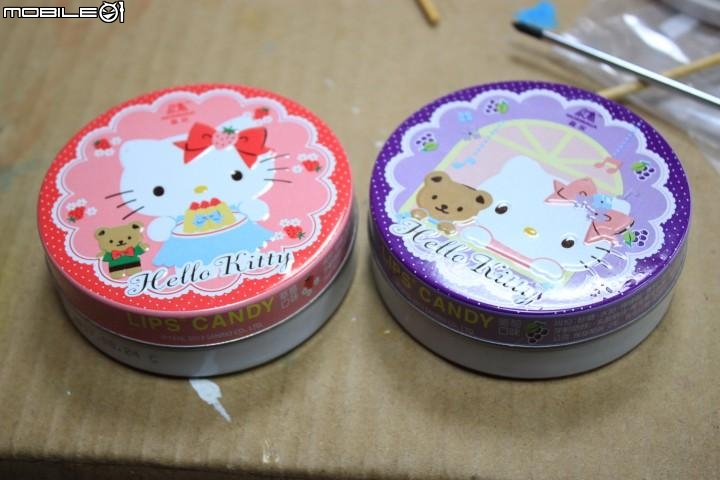

將 淇淇 吃完的『糖果鐵盒』偷拿來用


只取『糖果鐵盒上蓋』裝在上層兩側當鼓


將『Scratch Board』與『Arduino 2560』用 USB Cable 接到 NB
將『伺服馬達連接供電板』接到 5V 電源盒

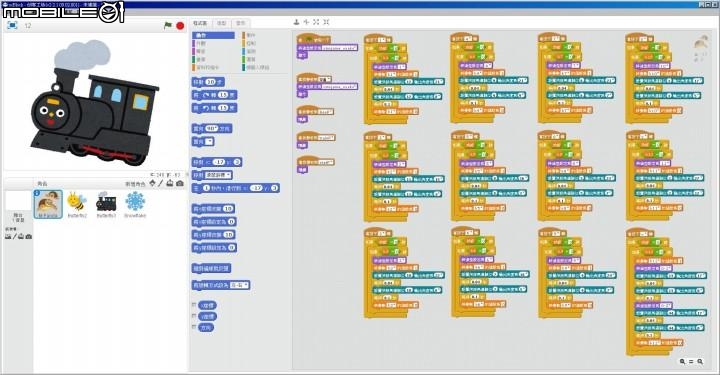

用 mBlock 撰寫互動程式


遊戲模式如下 :
[0] 手動彈奏 => 彈奏時電腦畫面會出現對應動物
[1] 自動彈奏 "小蜜蜂" => 電腦畫面會出現 "小蜜蜂"
[2] 自動彈奏 "火車快飛" => 電腦畫面會出現 "火車"
[3] 自動彈奏 "小星星" => 電腦畫面會出現 "星星"
[4 ~] 之後陸續追加

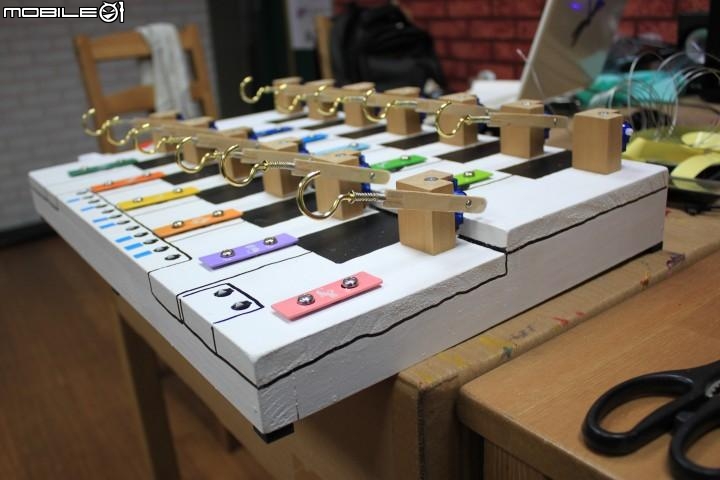

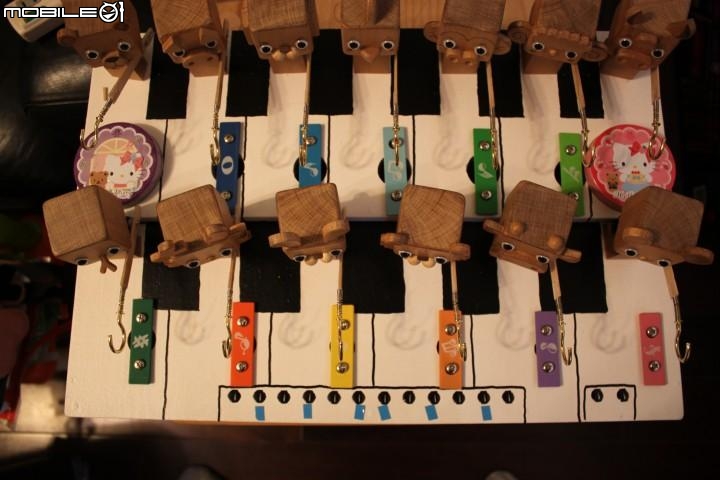

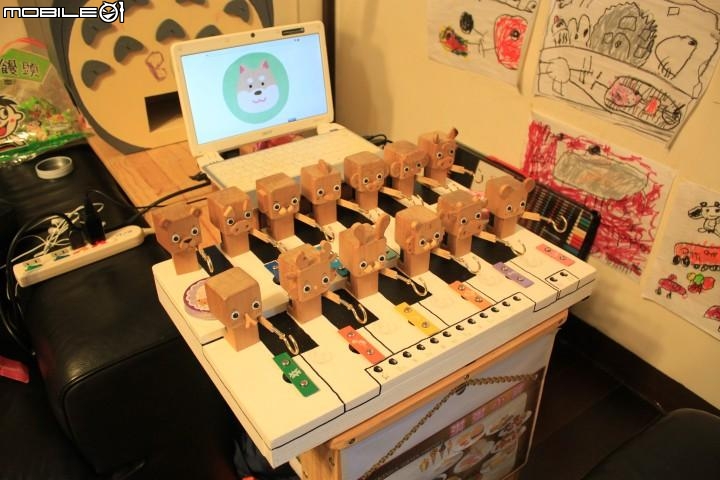

實際測試


任務達成

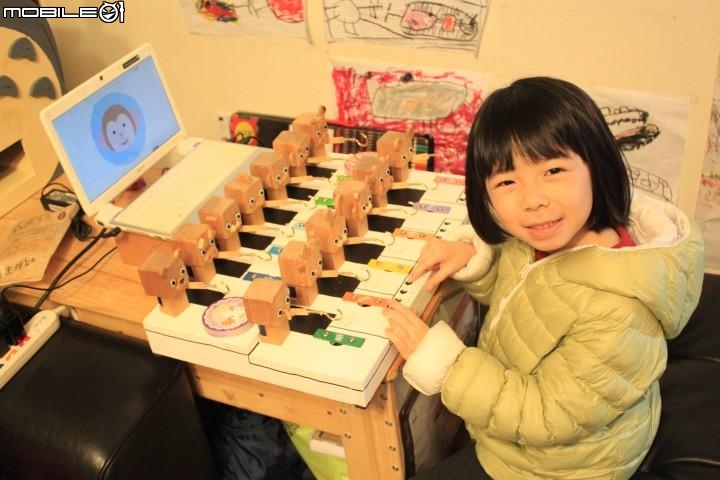

交給首席玩具驗證師 淇淇 測試
2016 第一件『貢品』完成 !!
還有 ~ 短時間決定不去動物園了 , 免得樂隊陣容越來越龐大 !!!


父女四手聯彈
