桌上冰球台、曲棍球台 製作分享

如看不到圖 請點 原始文章連結
之前無意間在youtube上看到有外國的影片在製作桌上冰球台,覺得滿有趣的。
因此就想也來做一個,不過太大台沒地方放,所以尺寸改成縮小版的。

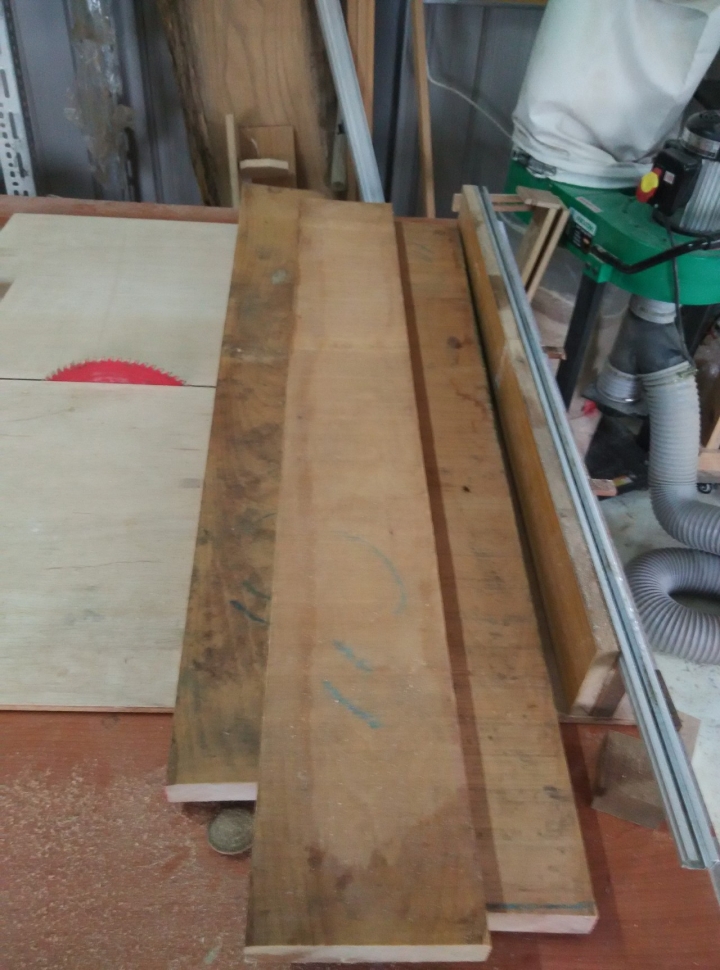

首先先來把四周的框框做起來,使用的材料是山毛櫸(照片中為毛料)

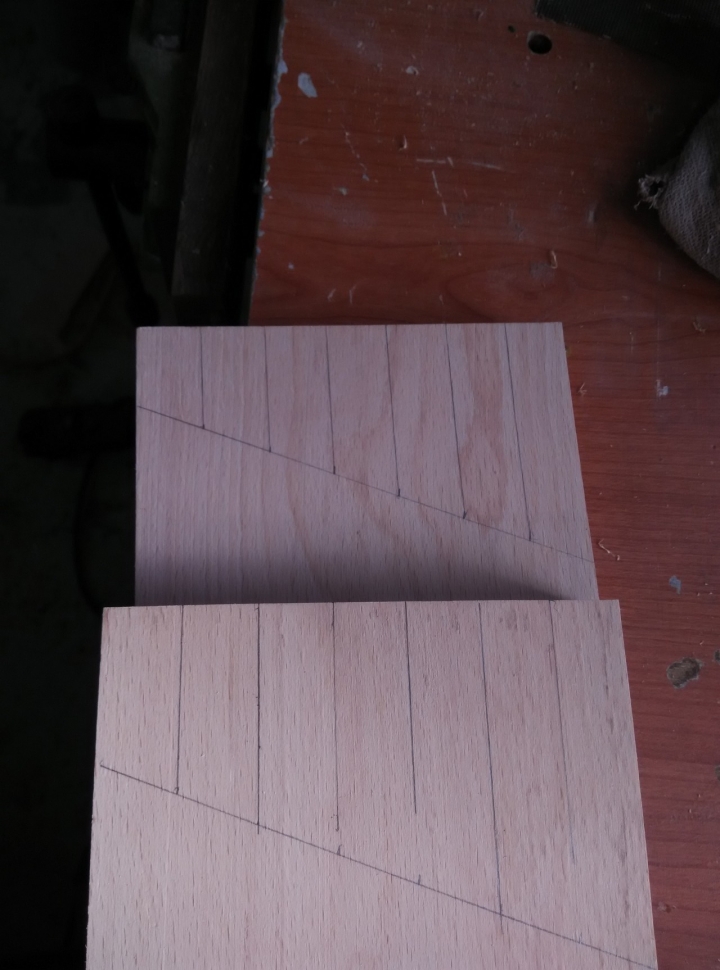

鉋平後開始劃線啦,平分。

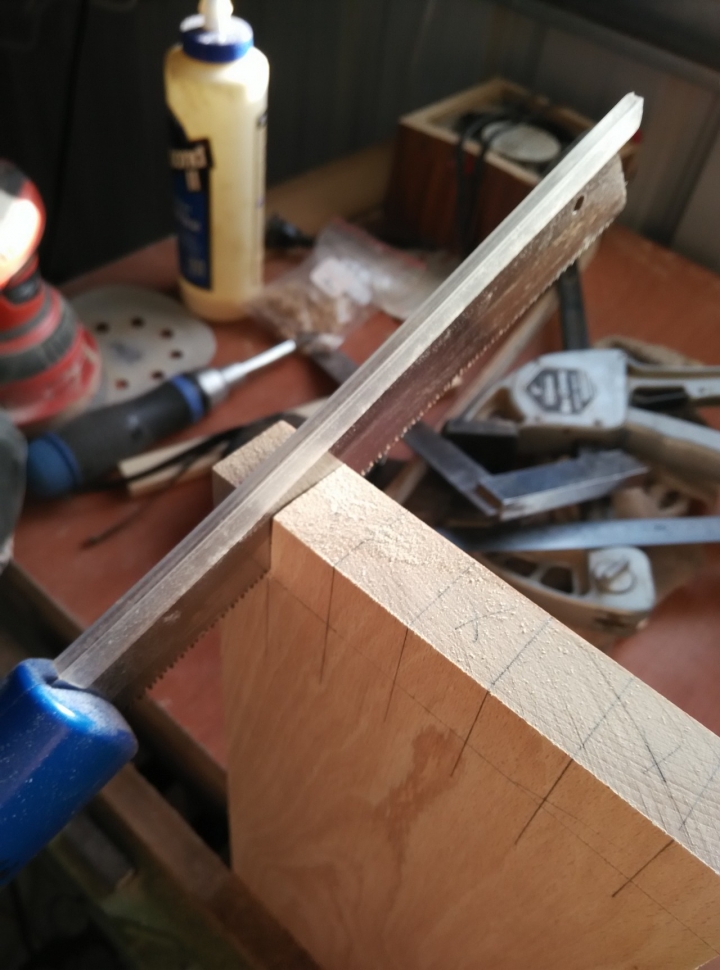

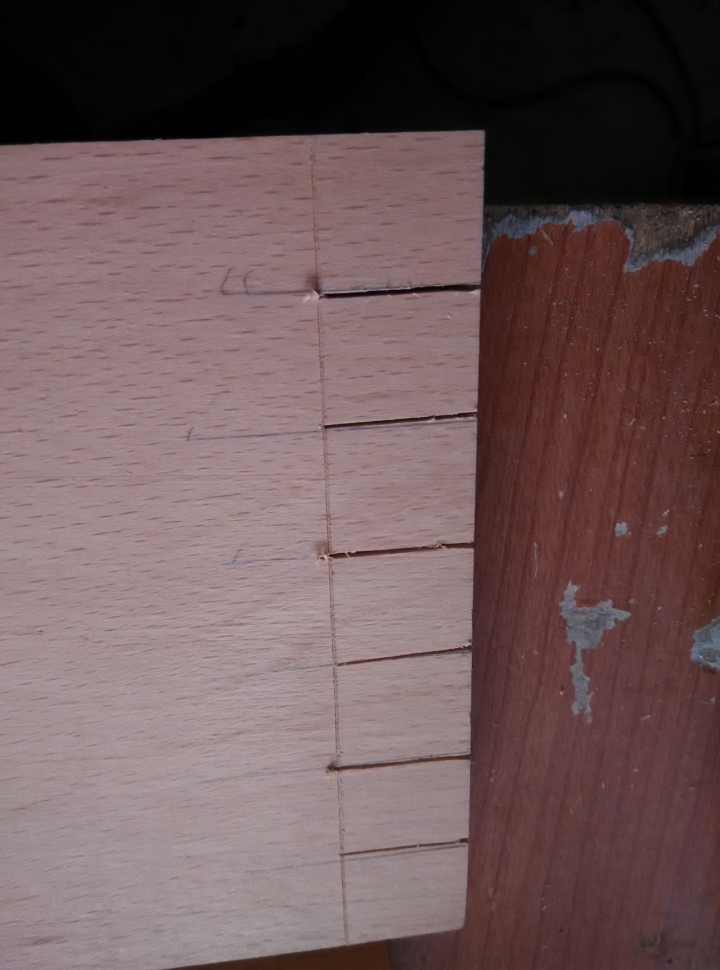

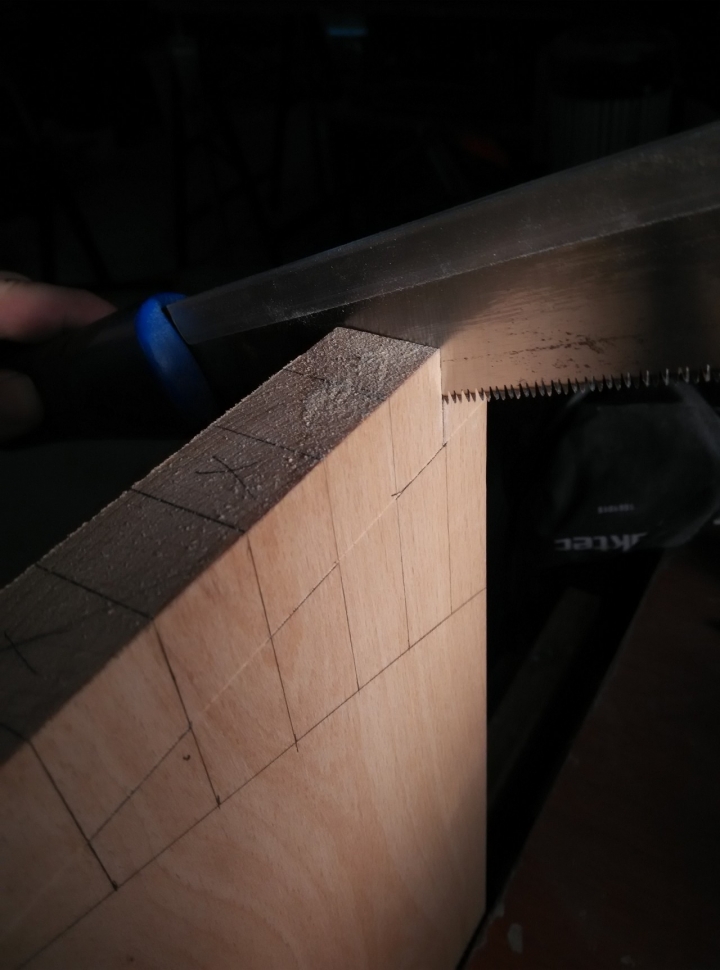

因為要做指接榫,所以線劃好後就開鋸啦




鋸的還可以,沒有歪很多。

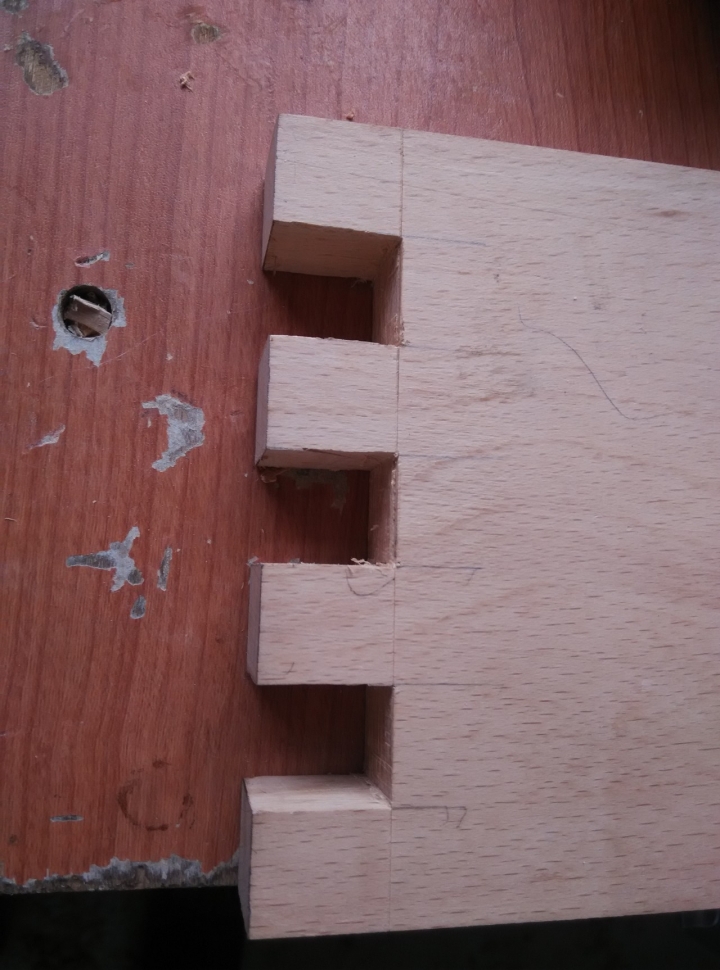

之後就用鑿刀把中間要挖的挖掉
過程沒拍到照。

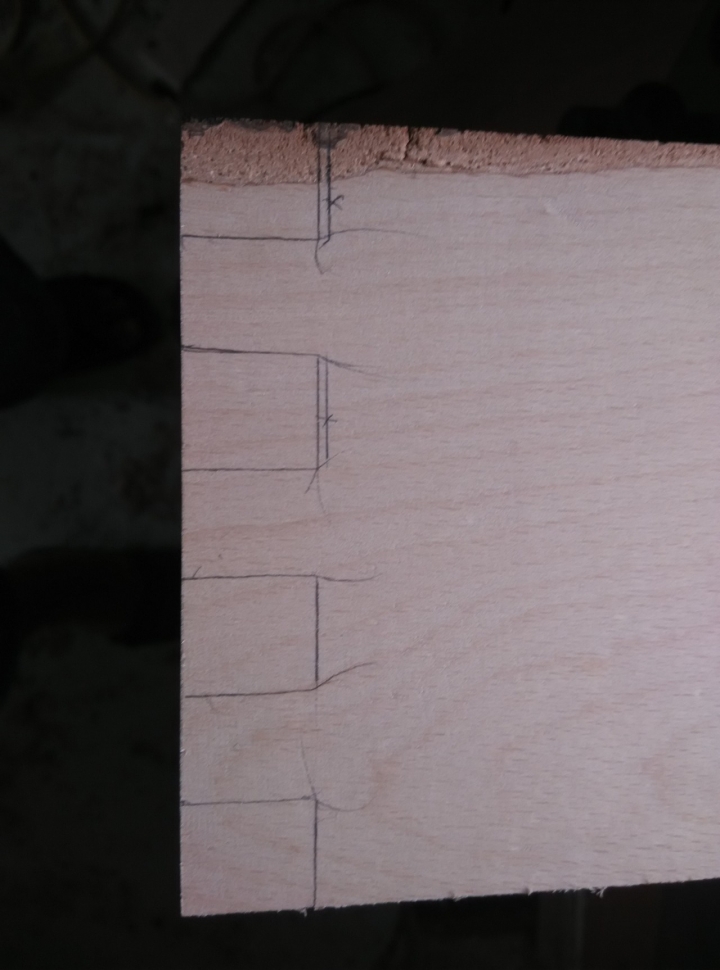

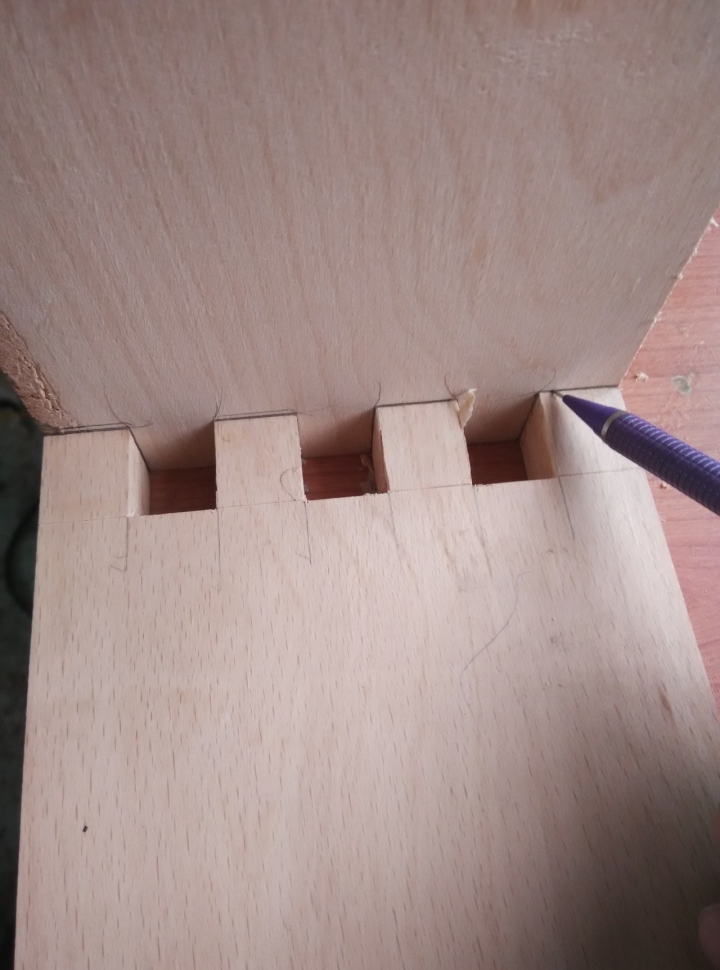

一邊處理好了,放上另一塊木材 引線。





劃好了 一樣能鋸的先鋸,之後用鑿刀修。



一共要做四邊,做好後慢慢修到可以組合唷

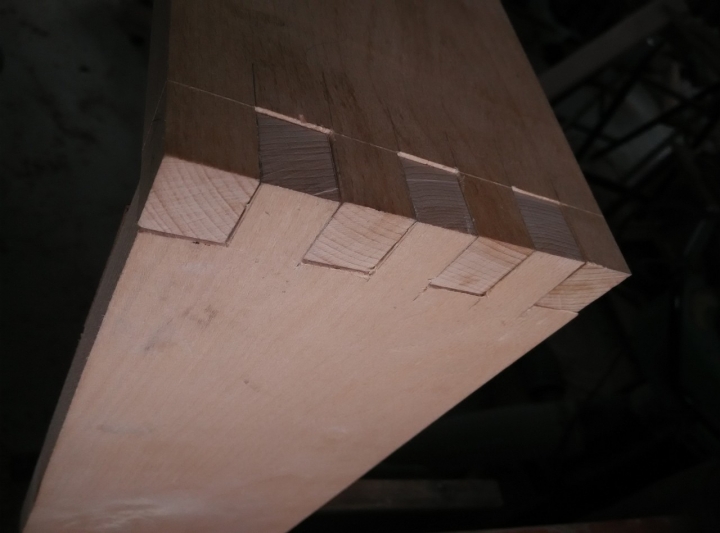

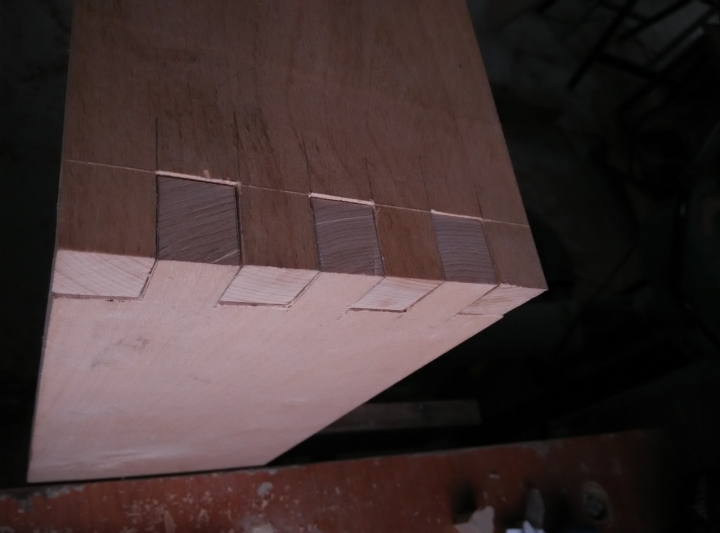

還滿密合的 不錯不錯

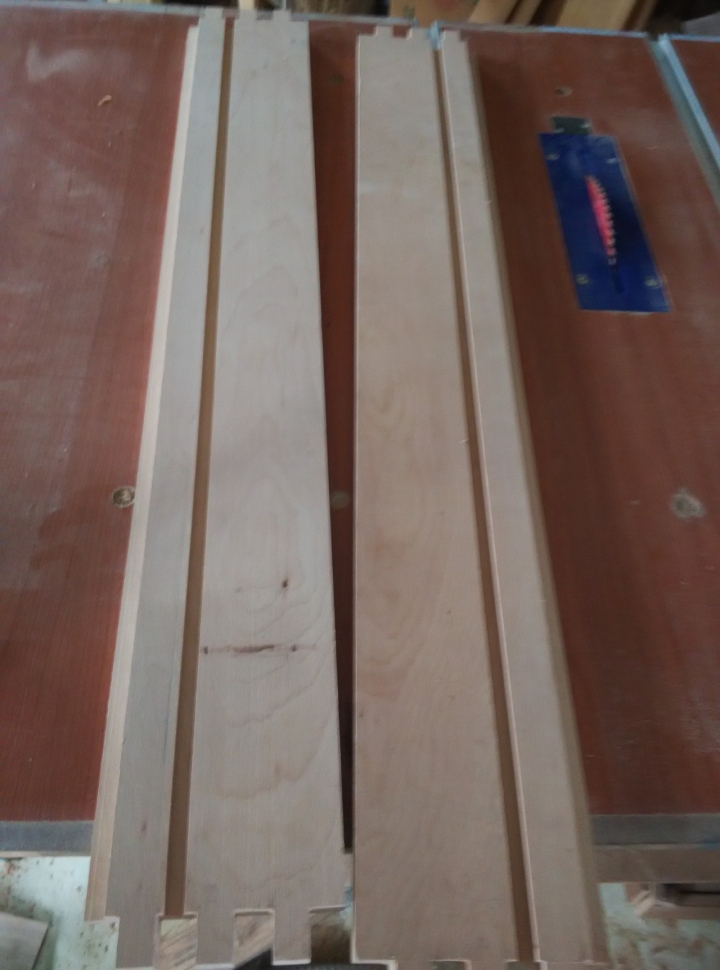

再來用路達先挖出之後要組合木板的溝槽

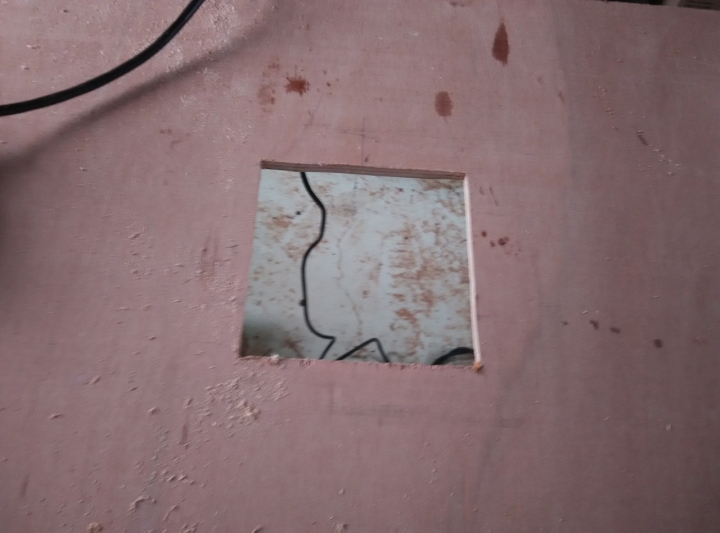

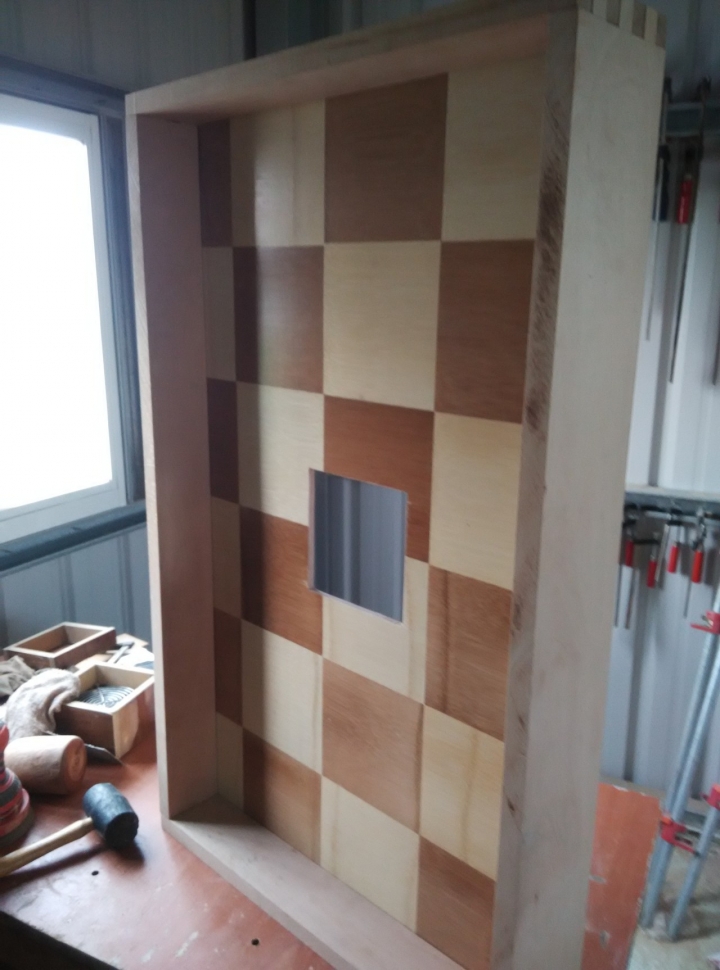

木板上挖出安裝風扇的孔

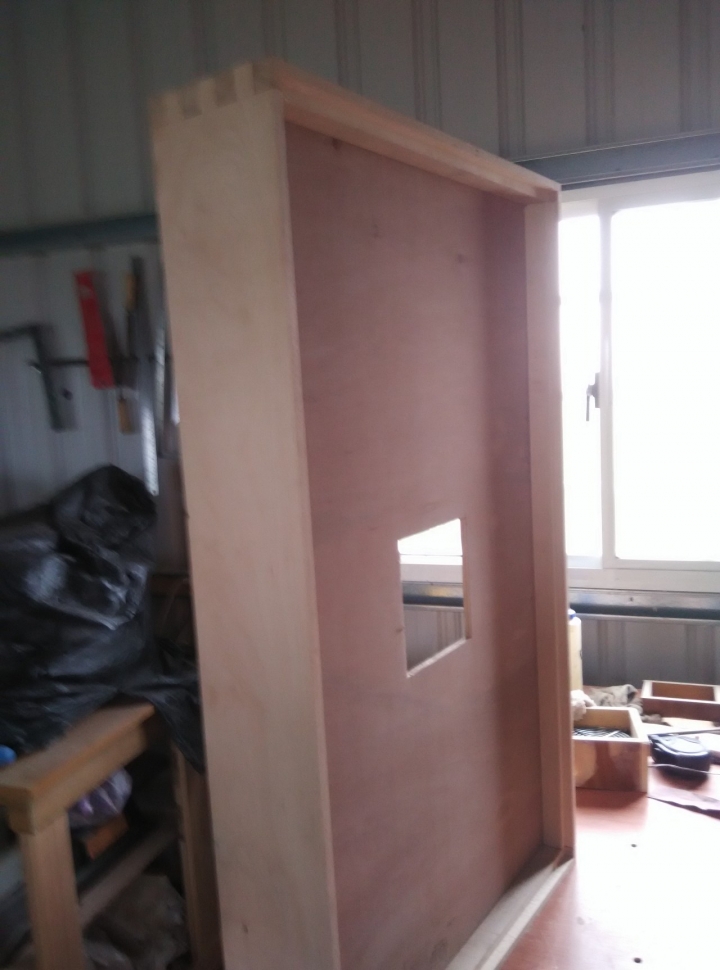

然後把木板跟邊框一起上膠組合

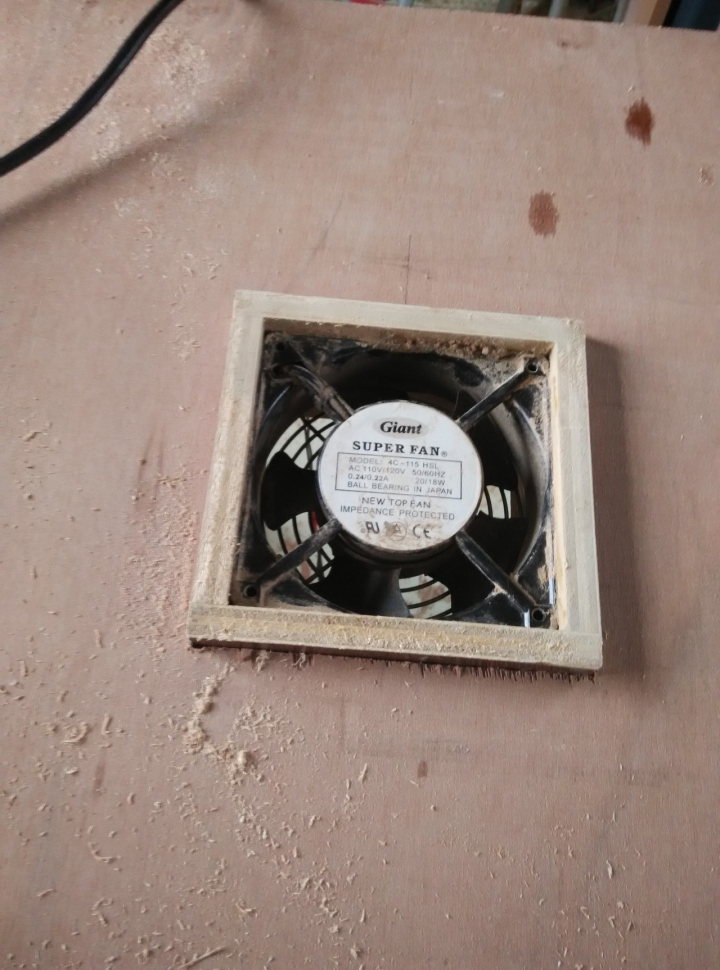

想辦法把風扇固定上去哦(這個風扇是接110v電的,所以使用的時候都要接電線有點不方便,
應該找可以使用電池盒的風扇來安裝會好一些)

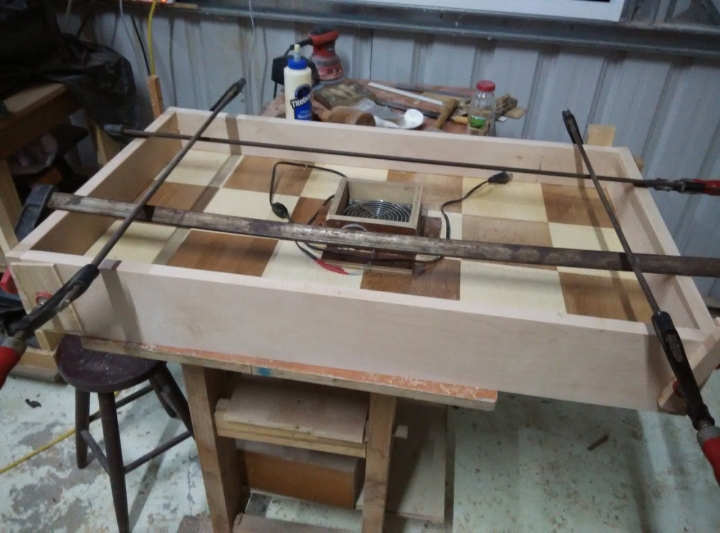

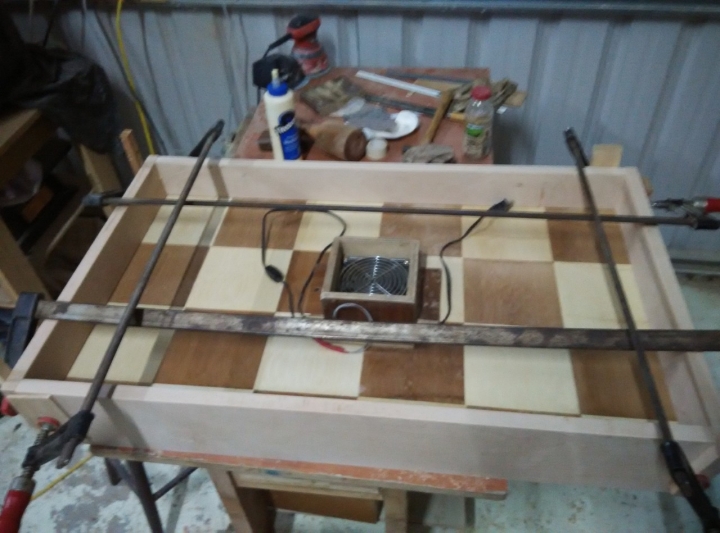

用f夾 通通夾起來

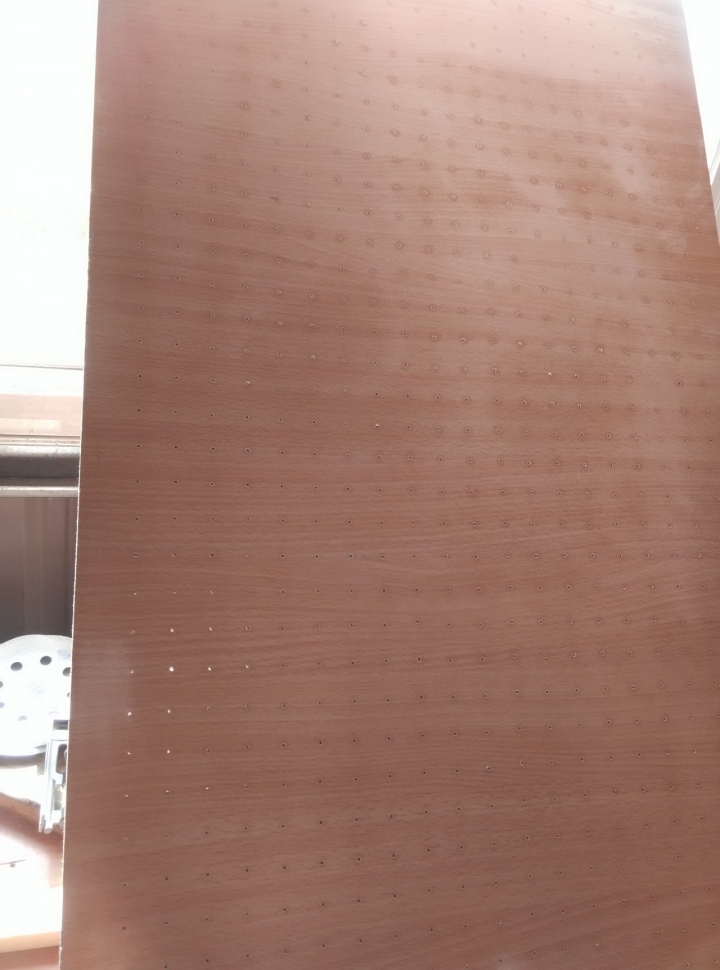

接著就要處理最上面那塊板啦,因為要讓風吹上來所以要挖洞

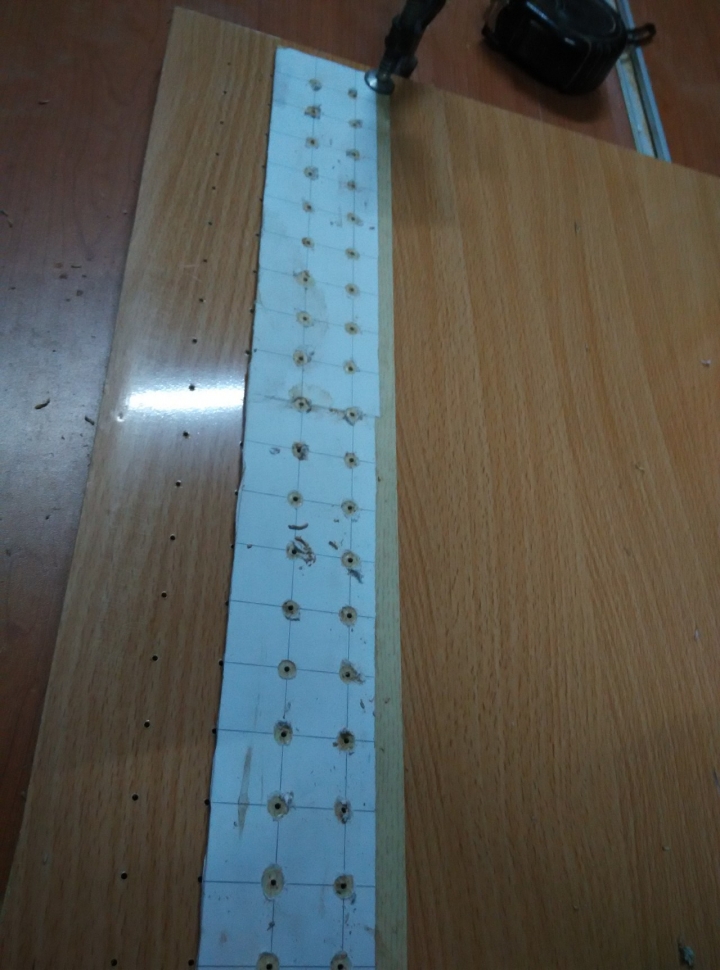

洞直徑2mm(簡單做了一塊治具,這樣可以挖快一點)



經過約一個多小時的時間終於挖完了,一共挖了七、八百個洞吧。



然後要處理桌台上方四周的邊框,使用柚木小料拼成長條形

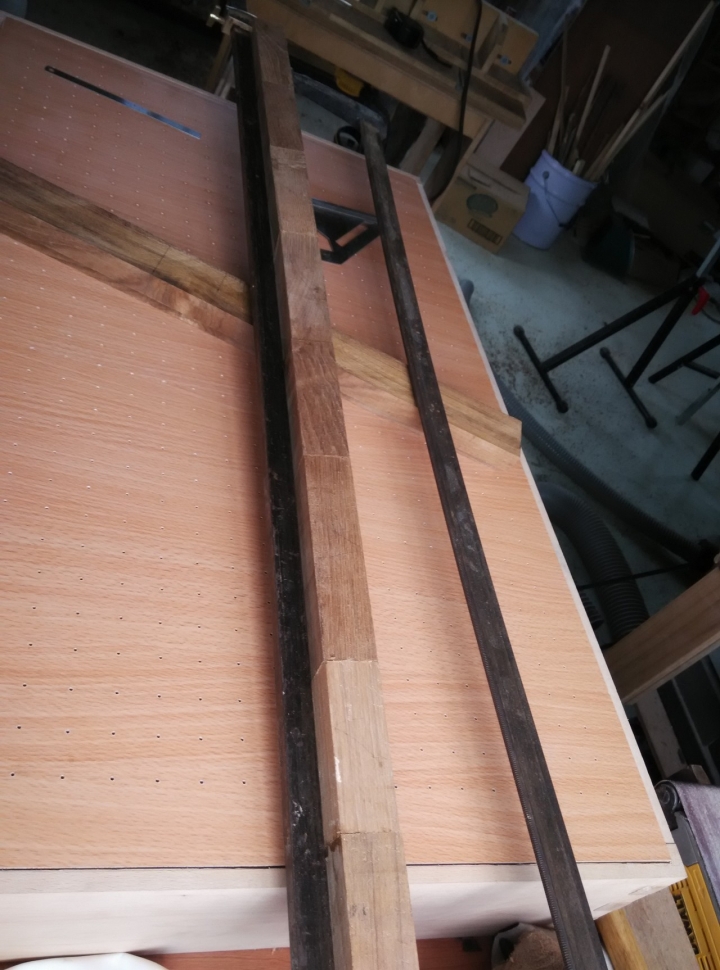

好了之後連同之前的洞洞板一起組合上去

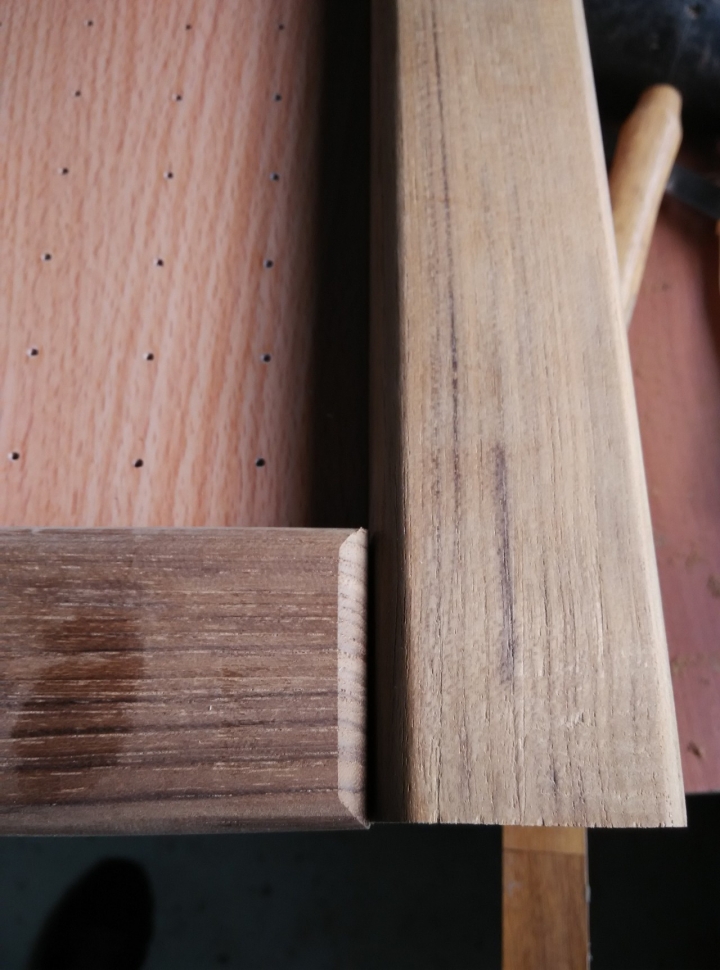

(製作長條邊框時,用修邊機把邊邊修圓了,結果連不應修的都修掉
所以組合起來就變成下面這個樣子了,悲劇啊)

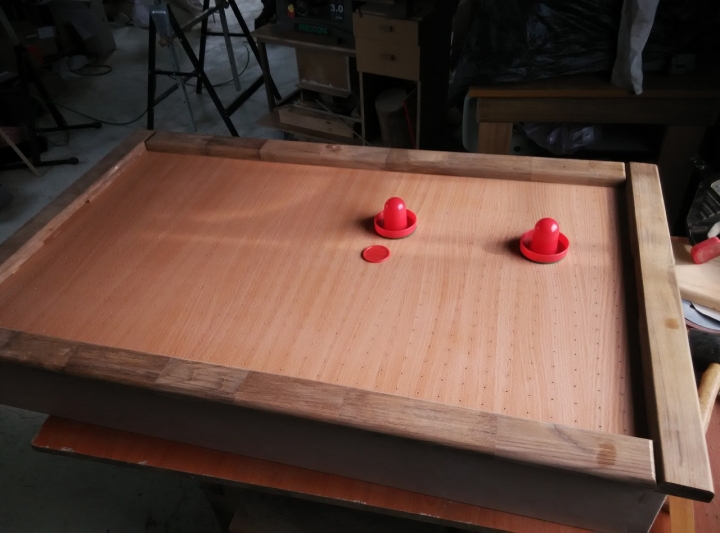

到這邊基本上已經可以玩了,不過還少了裝冰球的盒子跟四支腳

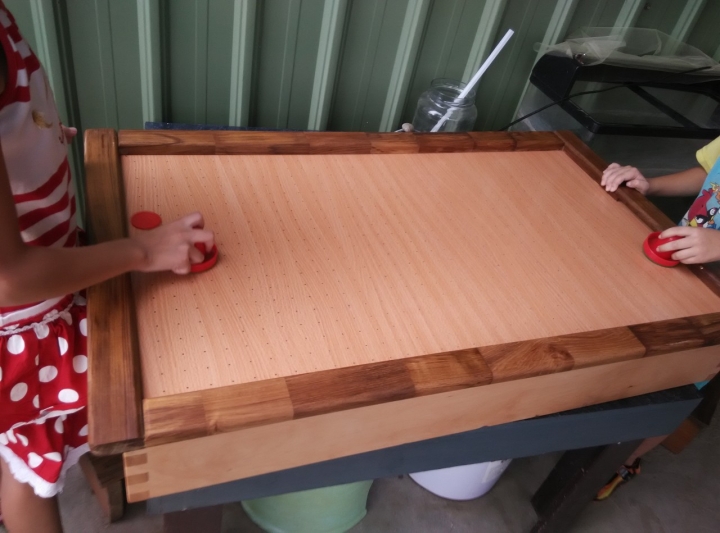

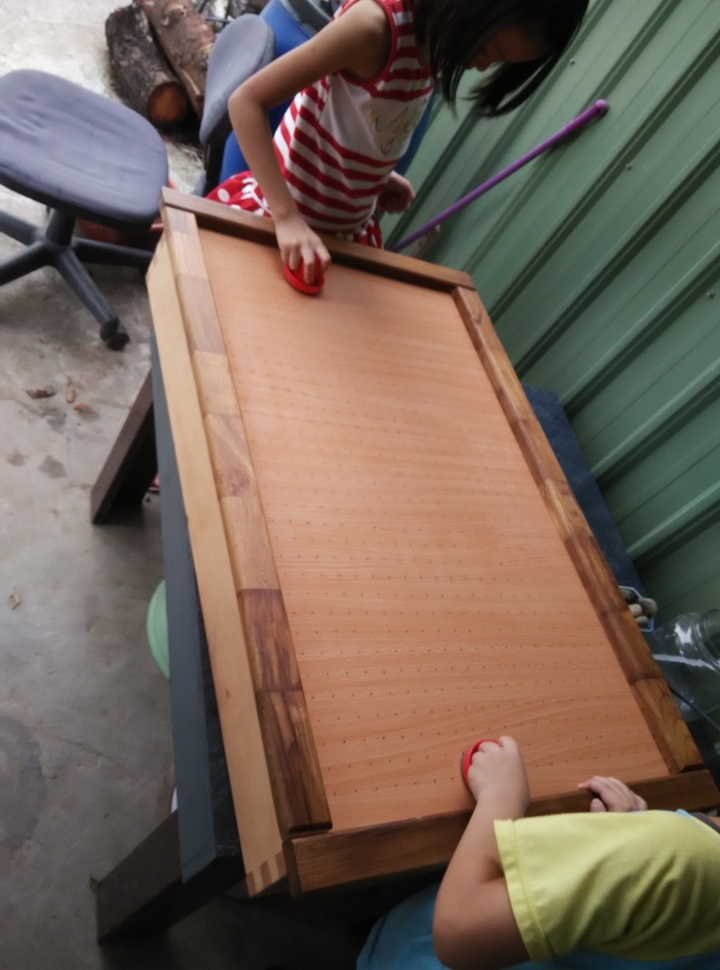

小朋友已經等不及先試玩了。

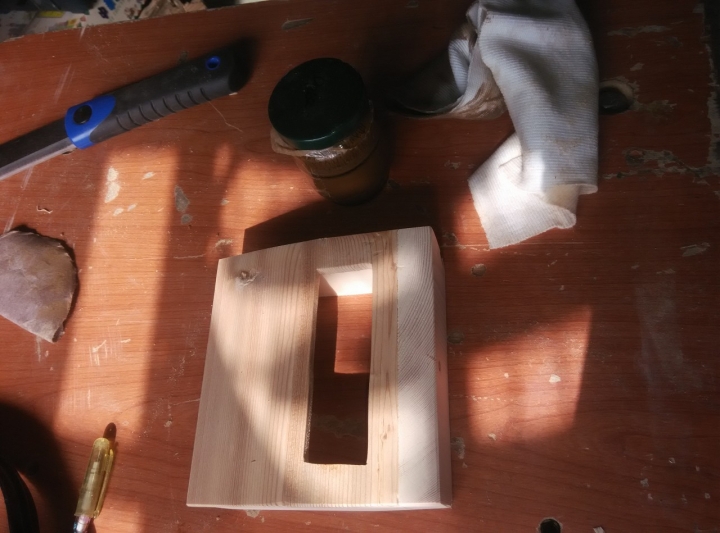

冰球盒撿了一些之前剩下的小料給它黏一黏



塗上柚木色的著色劑

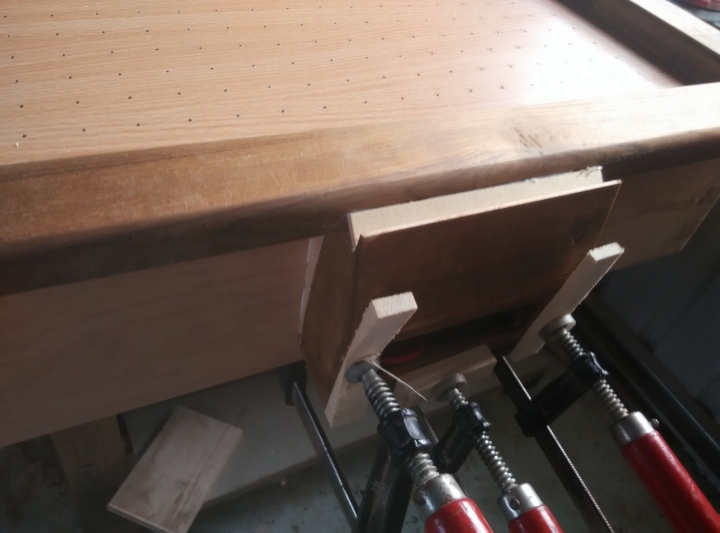

黏上球台,上面沒上到顏色的那一塊是後來裝的
因為後來發現要讓冰球掉進盒裡,要有一塊鈄角度的板子





最後一個步驟 製作四支腳了
要做成可拆式的不然要運送移動都很麻煩。

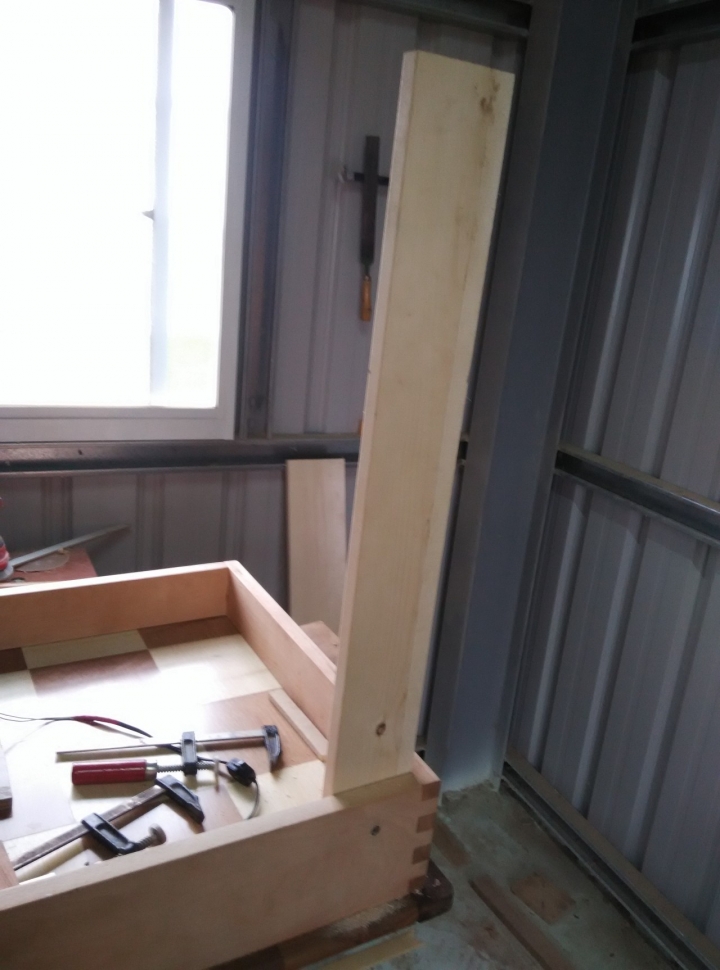

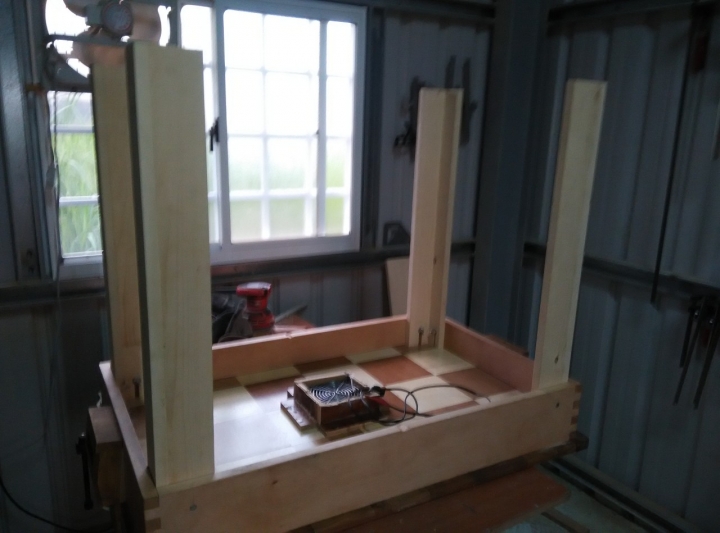

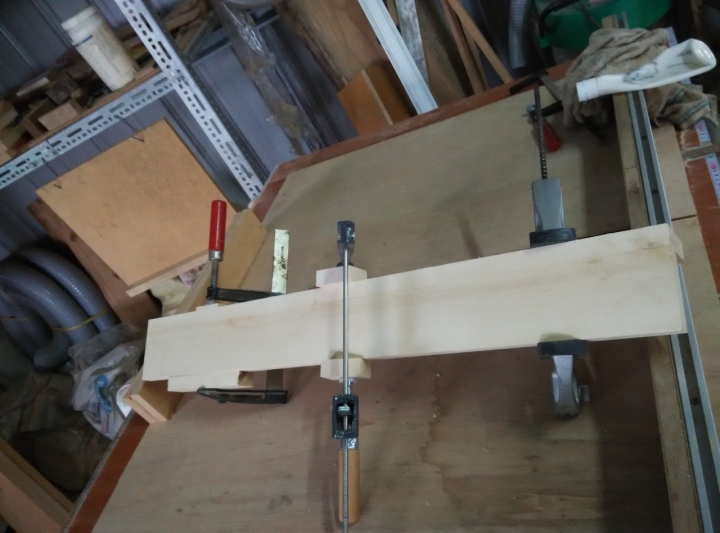

四支腳使用二片松木做成L形

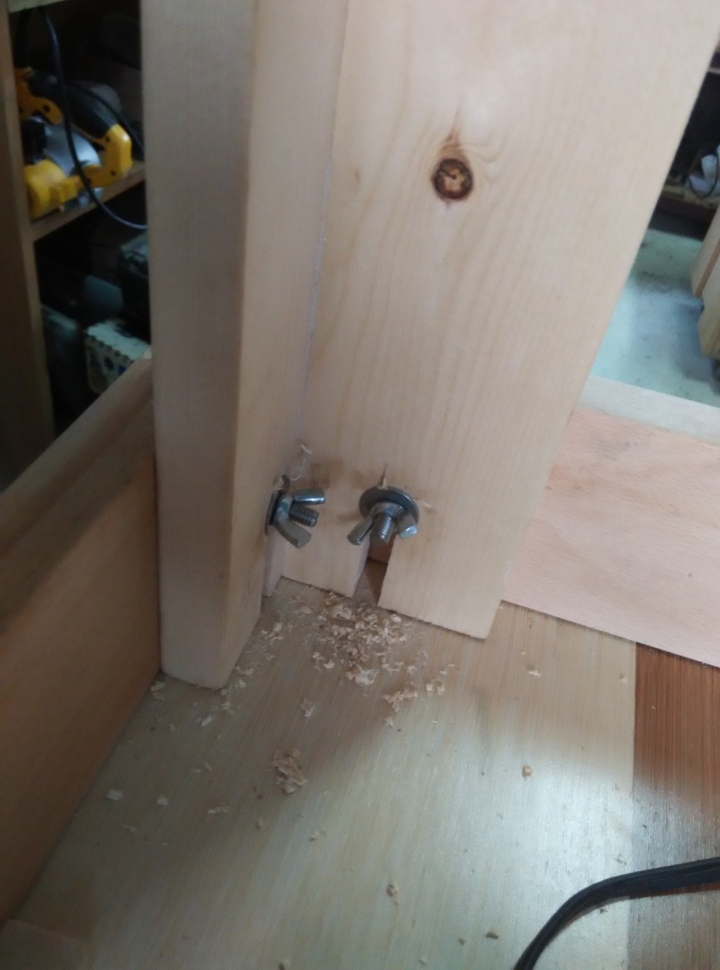

再來在適當的地方切出凹槽,使用螺栓固定。



需要移動時把螺母拿掉就可以把腳拿下來了

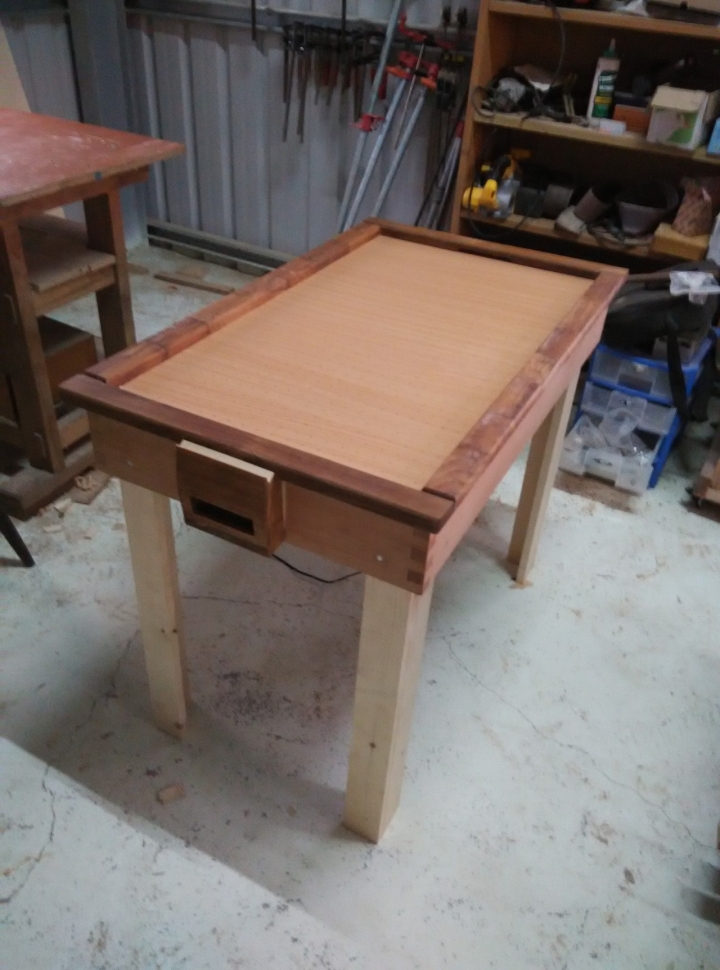

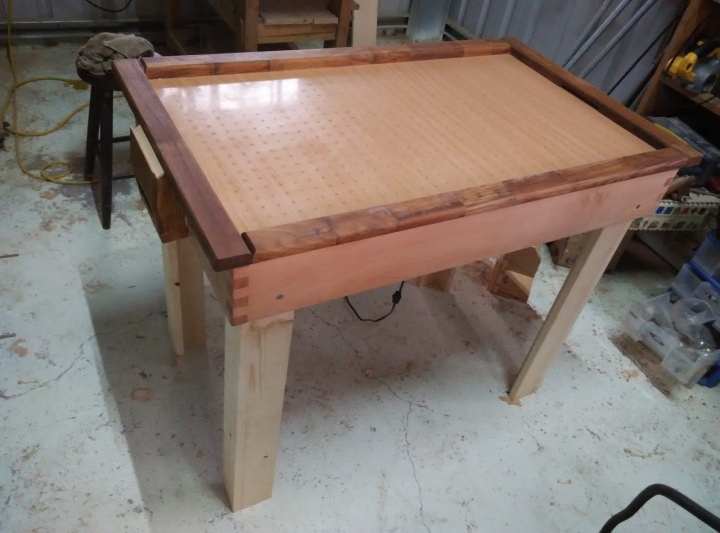

大功告成囉




最後附上一段實際玩的影片給大家看啦 (如無法觀看,請至原始文章處觀看)

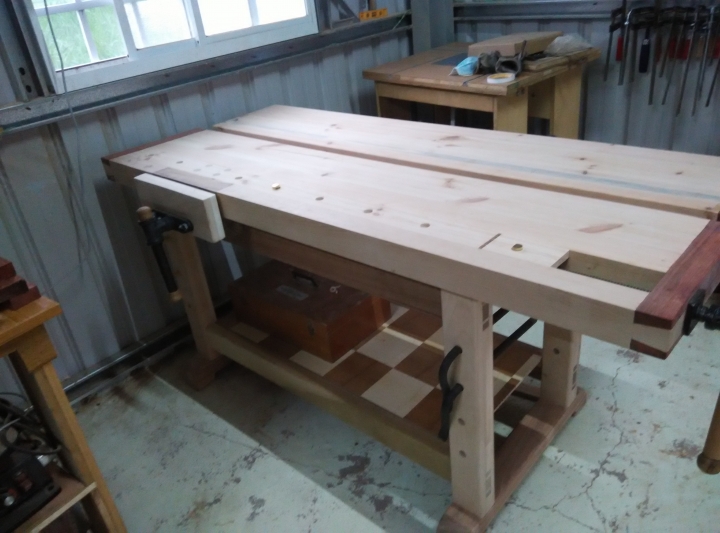

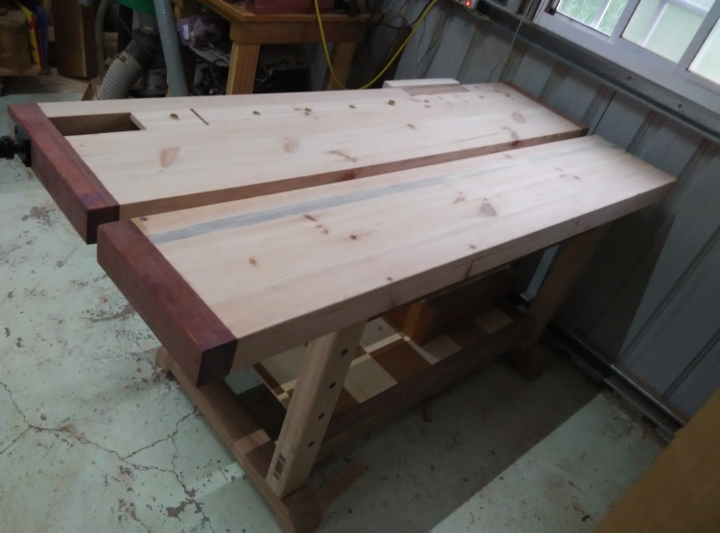

同場加映 西式木工桌 近期內整理好 再po上來跟大家分享
