[硬漢工作室] 吉胖喵美式彈珠台

難　　度　★★☆☆☆
施作時間　11 小時 ( 構思構圖 1 hr / 備料 1 hr / 製作 6 hr (木工3小時+程式3小時) / 畫圖 3 hr

[ 話說 淇淇 玩著「妖怪手錶聲光遊戲彈珠台」突然提出問題 ]

淇淇 : 把拔 , 彈珠台上只有 "小石獅" 一個人 , 牠好孤單喔 !
硬漢 : 那要怎麼辦呢 ?
淇淇 : 如果可以再做一個玩具畫上 "吉胖喵" 陪牠就好了 ~
硬漢 : 夠了喔 ~ 妳不要得寸進尺了 !!
淇淇 : "小石獅" 跟 淇淇 一樣好孤單喔 ~
硬漢 : .......

或許是因為「台式彈珠台」的挑戰性對 淇淇 來說難度太低
才會讓她有時間想東想西
那就將難度提升一些 ~ 再做一台「美式彈珠台」好了 !!

什麼 !
「台式彈珠台」和「美式彈珠台」有什麼不一樣 ?
簡單來說「台式彈珠台」就是要讓彈珠掉下來
而「美式彈珠台」剛好相反 ~ 就是要讓彈珠不要掉下來

還是聽不懂 !!
那就往下看下去 .....

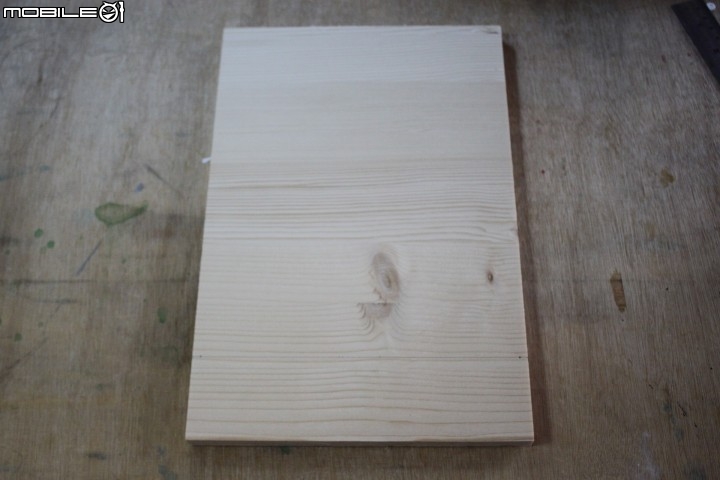

首先準備一塊 30 x 20 公分的『木板』


準備一根 15 x 2.8 x1.8 公分的『木條』

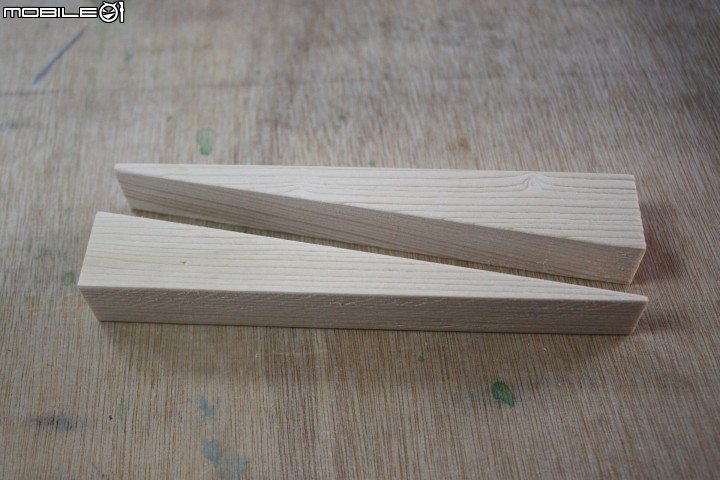

斜角對切成上圖狀

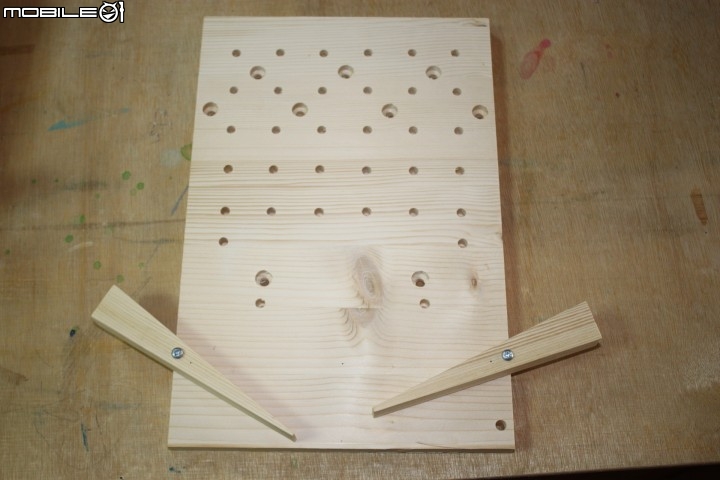

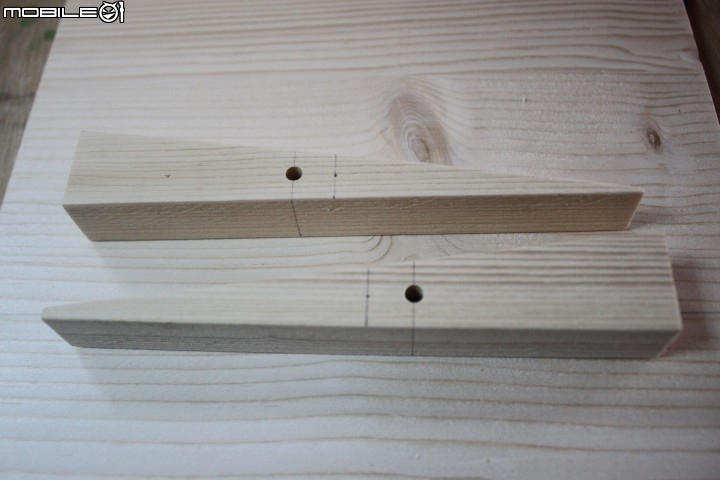

在對切後『三角形木條』上鑽兩個孔

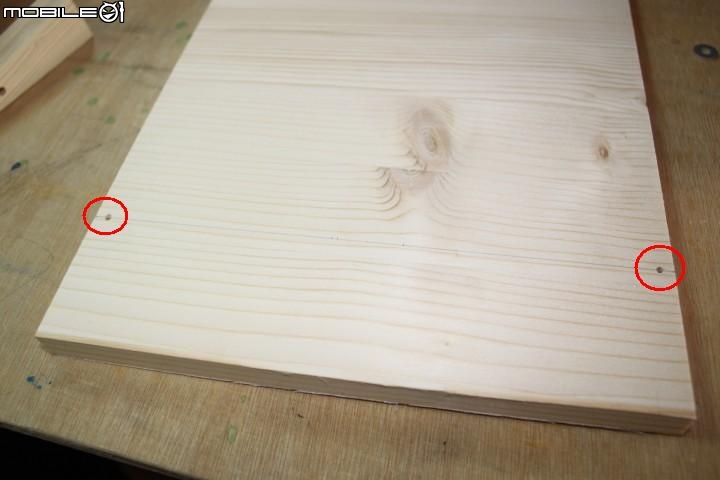

『木板』上也鑽兩個孔

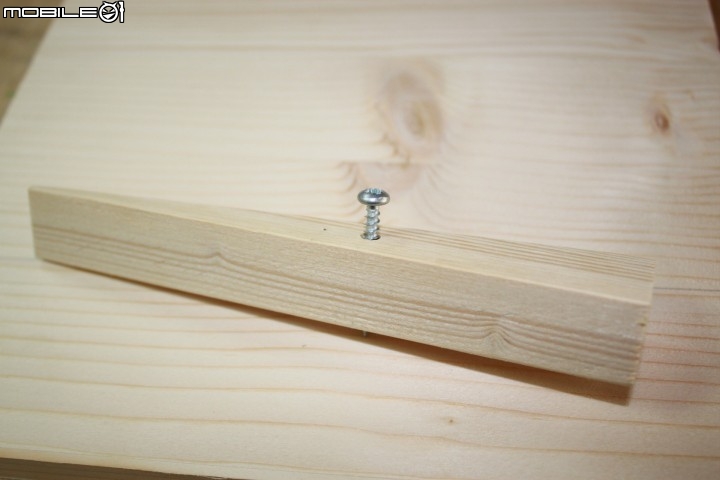

取一根『螺絲』穿過『三角形木條』

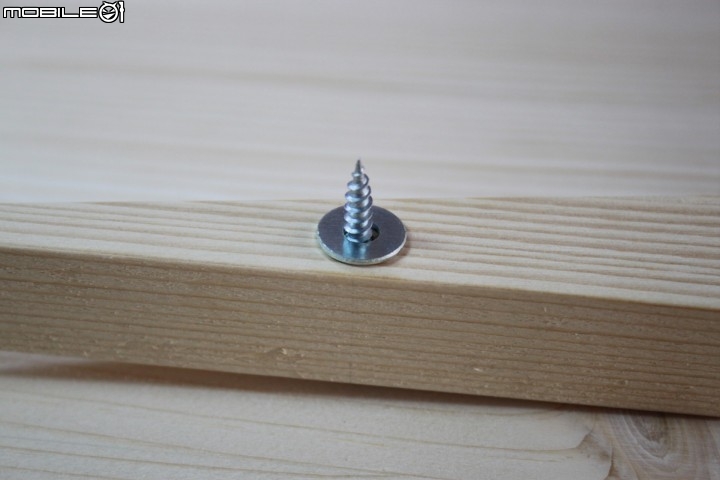

『螺絲』另一側套一片『華司壂片』


另一支『三角形木條』作相同加工

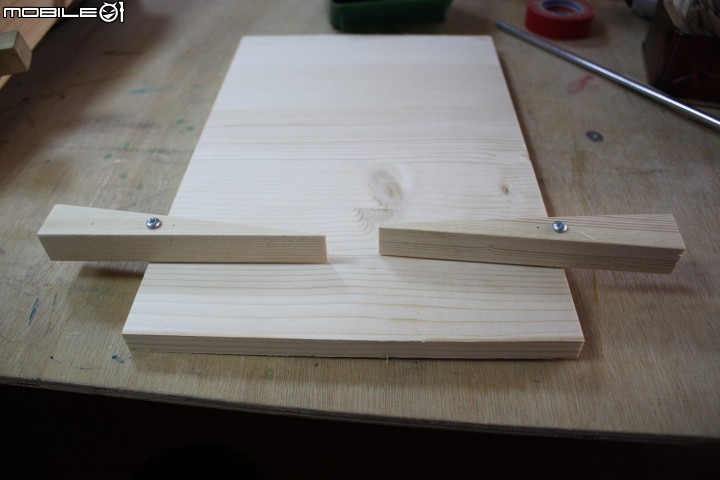

將兩支『三角形木條』固定在『木板』上的鑽孔上

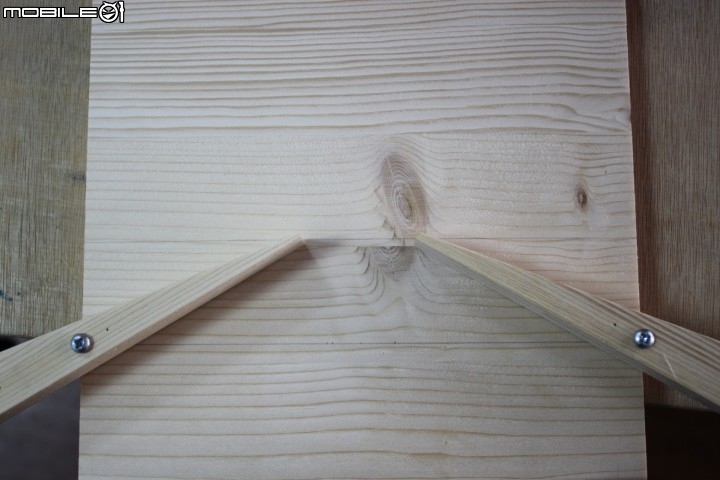

調整『三角形木條』到設定的最高點做個標示


將『木板』做陣列式鑽孔處裡

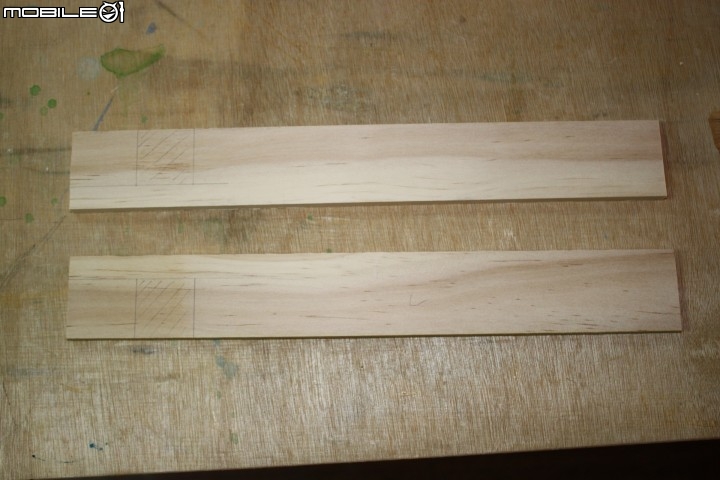

準備『側邊條』


將四邊的『側邊條』固定在『木板』邊上

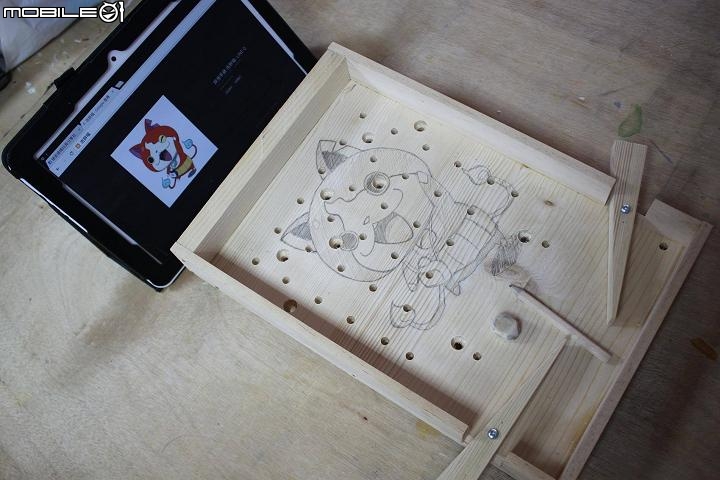

然後在底板 ..... 用鉛筆打上 "吉胖喵" 草稿


經過三個小時 ~ 鐵杵磨成吉胖喵

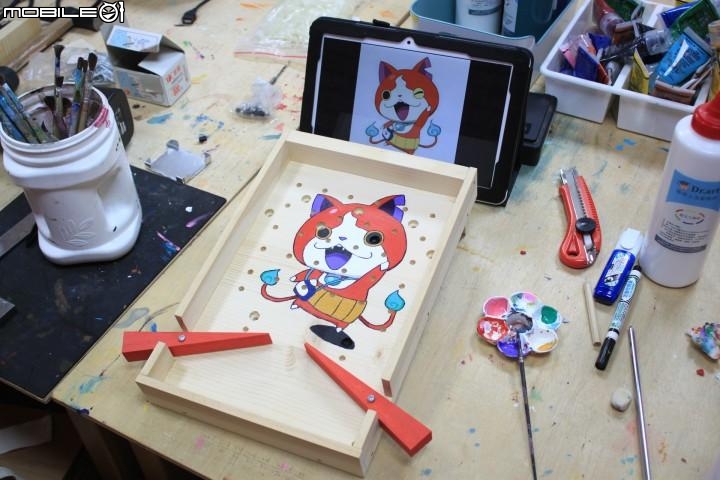

『三角形木條』也塗上顯眼紅色

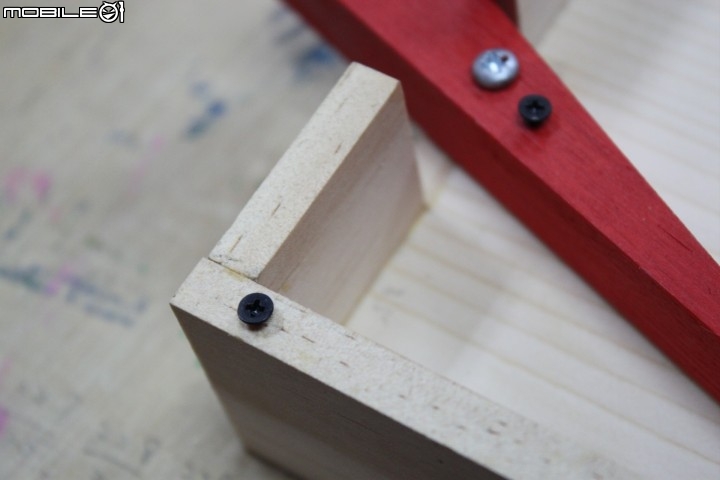

在上圖『三角形木條』及『下側邊條』上頭各鎖上一顆『小螺絲』

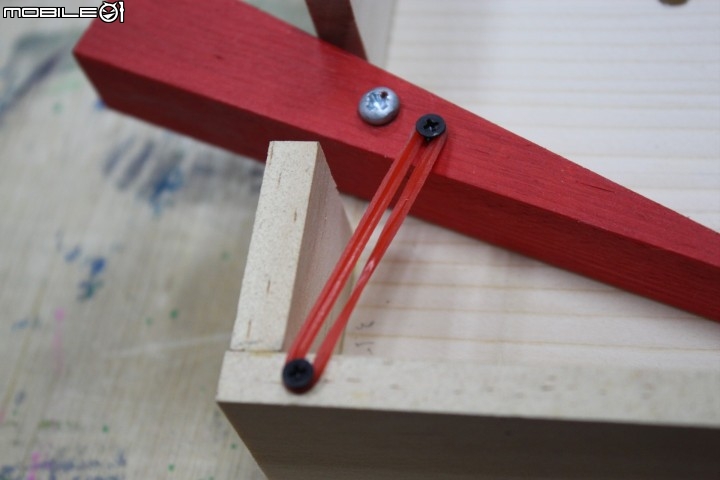

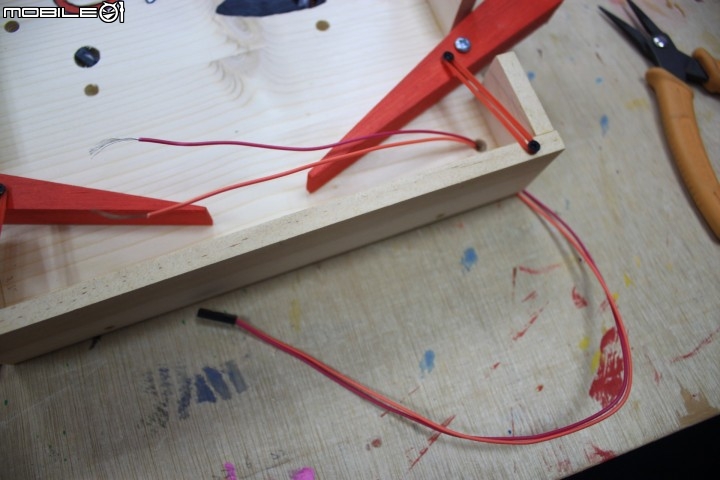

取一條『橡皮筋』圈住『三角形木條』及『下側邊條』上的『小螺絲』


另一側做相同處裡

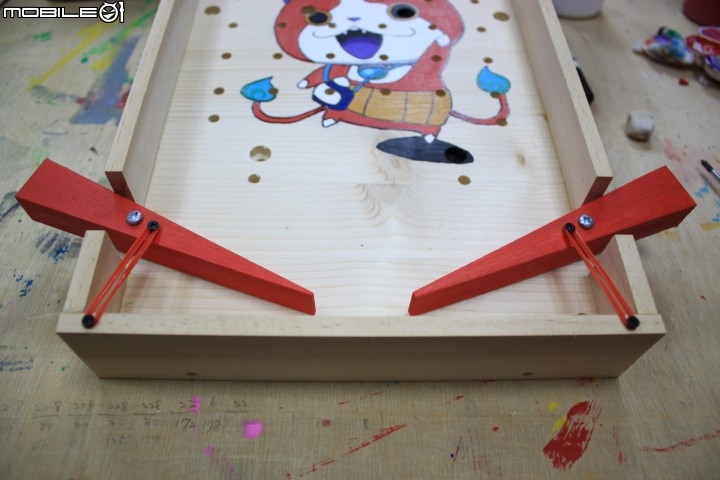

『美式彈珠台』的『活動撥板』完成


將『感測開關』穿入『木板』特定的穿破孔內

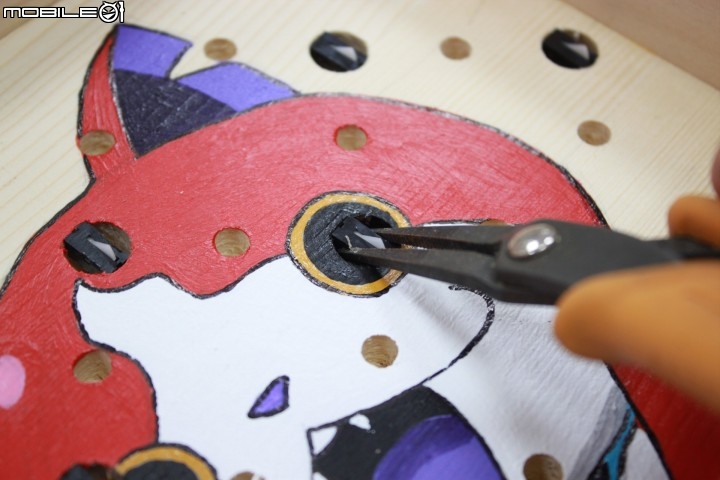

用『尖嘴鉗』將『感測開關』安裝到定位 (有點恐怖 ....)


『感測開關』一共有9顆

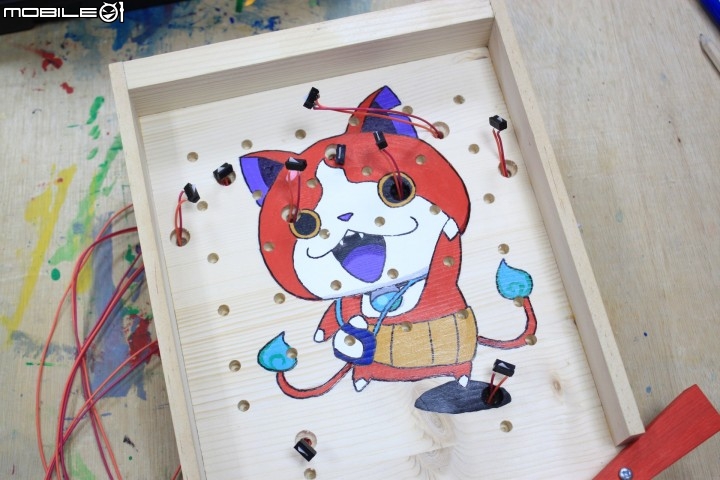

『感測開關』安裝完成狀


下方穿進一條『2P 線』

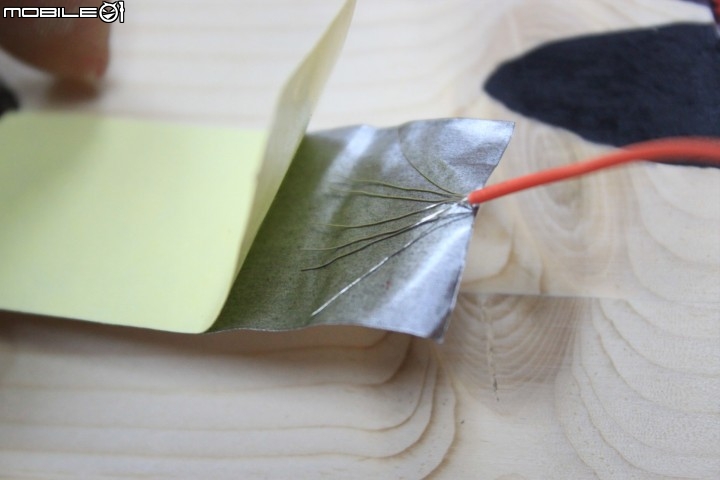

取兩片『導電鋁箔』連接『2P 線』

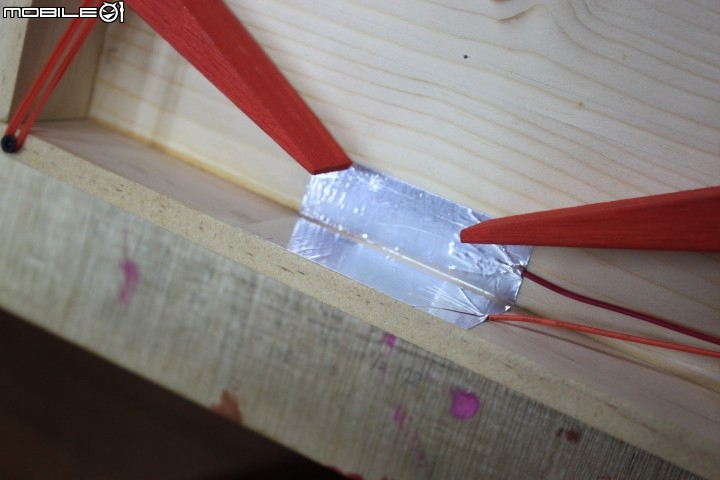

『導電鋁箔』貼在『美式彈珠台』底部
到時可以感測到球有沒有掉落

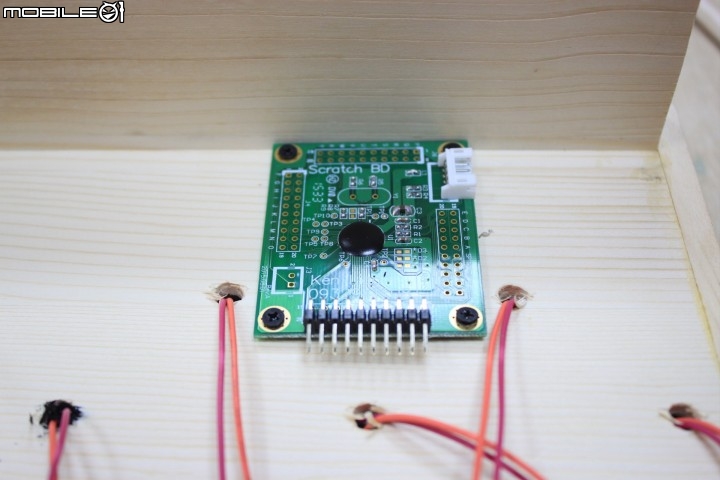

將『美式彈珠台』翻面裝上玩具的心臟 ~『Scratch Board 控制板』

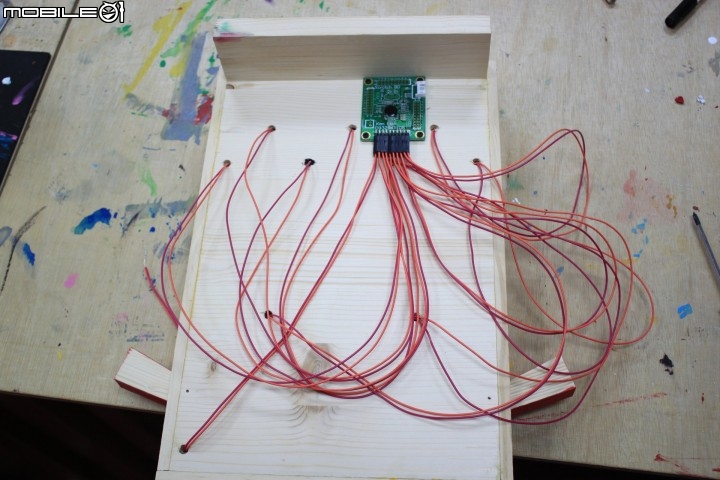

將所有『感測開關』的接線 .....


都接到『Scratch Board 控制板』上

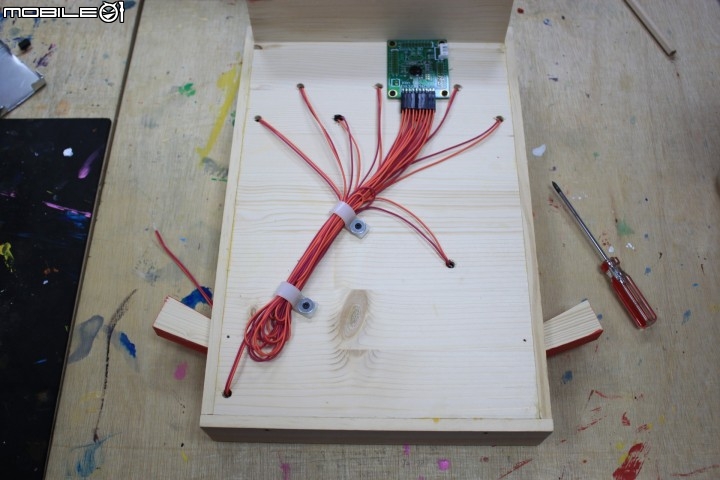

用2個『束線座』整理固定所有線路

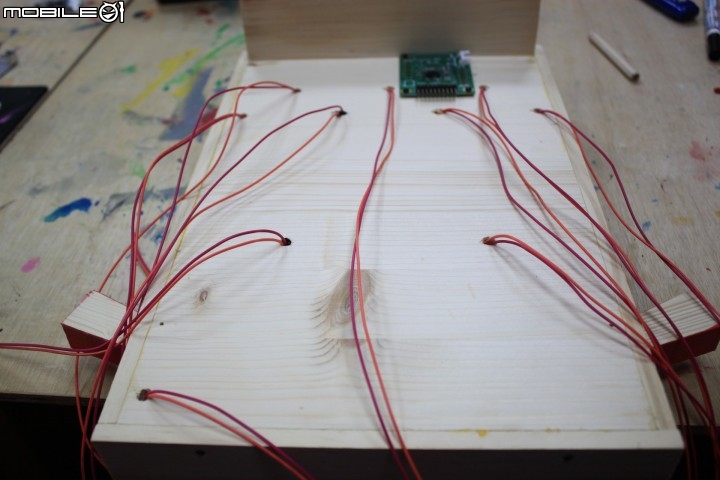

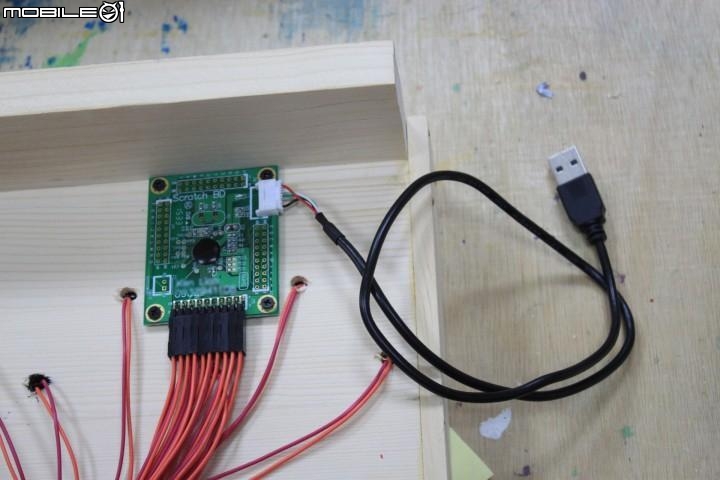

『Scratch Board 控制板』接上『USB外接線』
電控部分完成


把『美式彈珠台』再翻面
將『木釘』插入『木板』陣列式鑽孔內

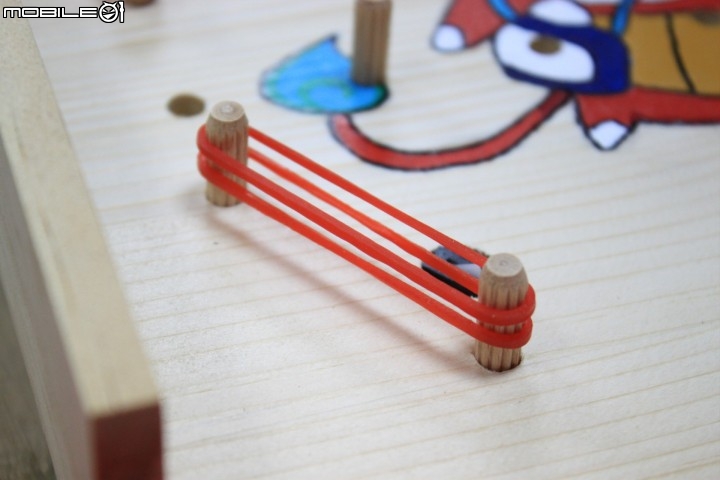

再套上『橡皮筋』

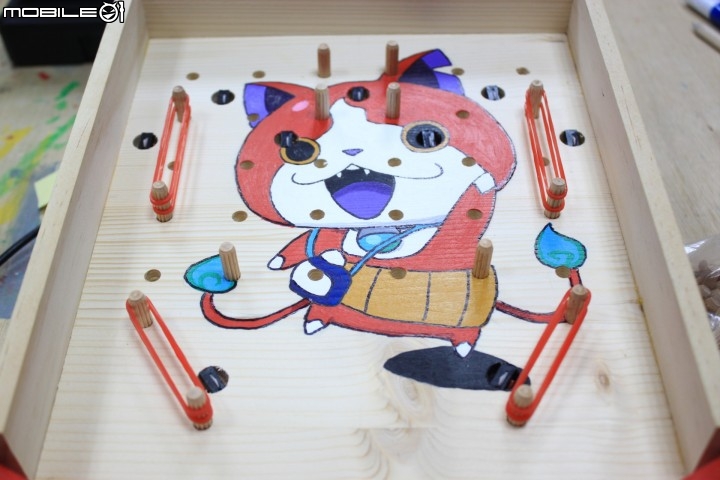

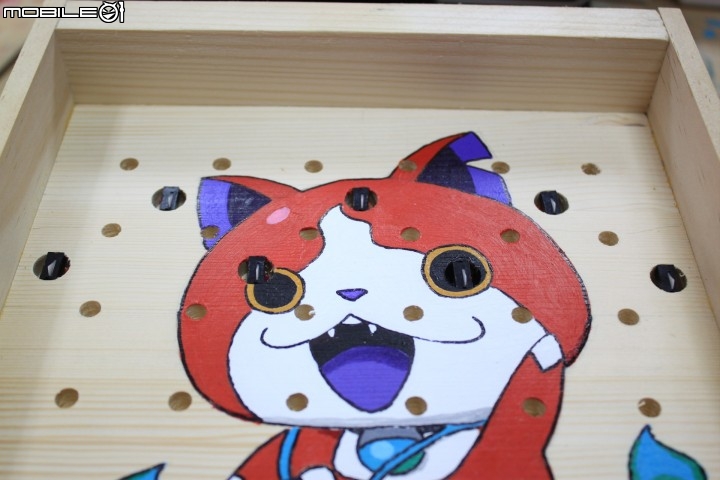

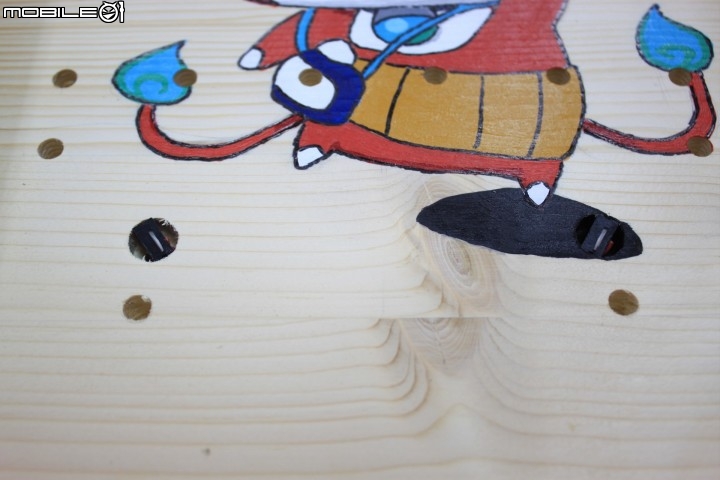

同上步驟將干擾設計都插上 ~『美式彈珠台』硬體完成


接著換 Scratch 程式設計上場
跟上次一樣 ~ 淇淇 要參與遊戲的設計細節

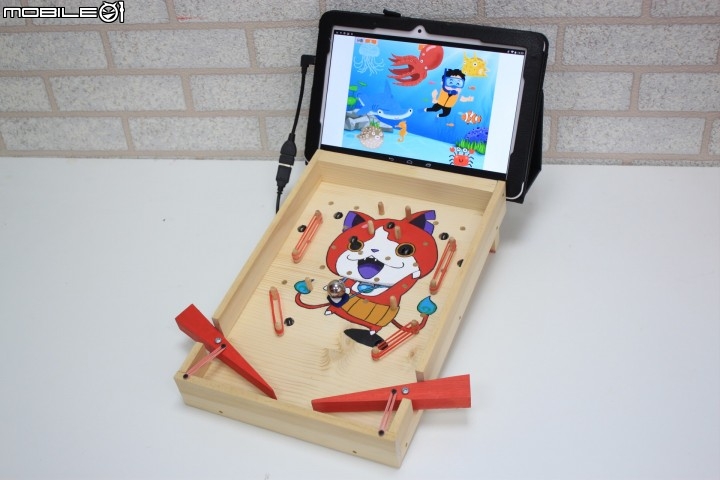

遊戲程式完成 ~『美式彈珠台』軟硬體結合完成狀

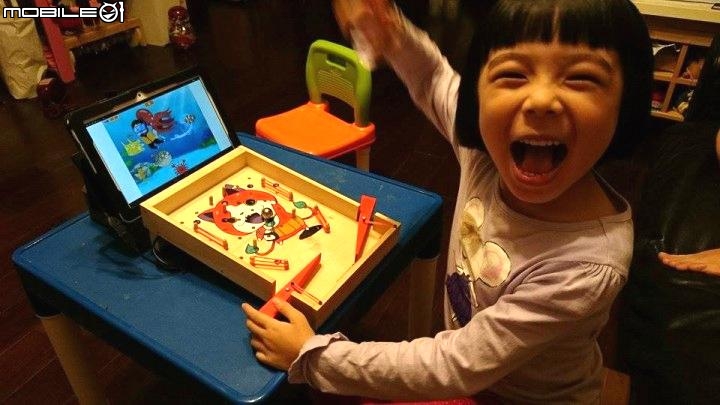

『吉胖喵美式彈珠台』好玩嗎 ~ 請看圖 !!
