請問買進來的角料要如何DIY出垂直面

pigtliu
個人積分：1分
文章編號：55781943

1分

樓主

2015-05-13 23:52

與尚新木業買了兩隻梣木想要做一個Moxon 木工夾具

訂的尺寸是寬500*厚60*高100(mm)

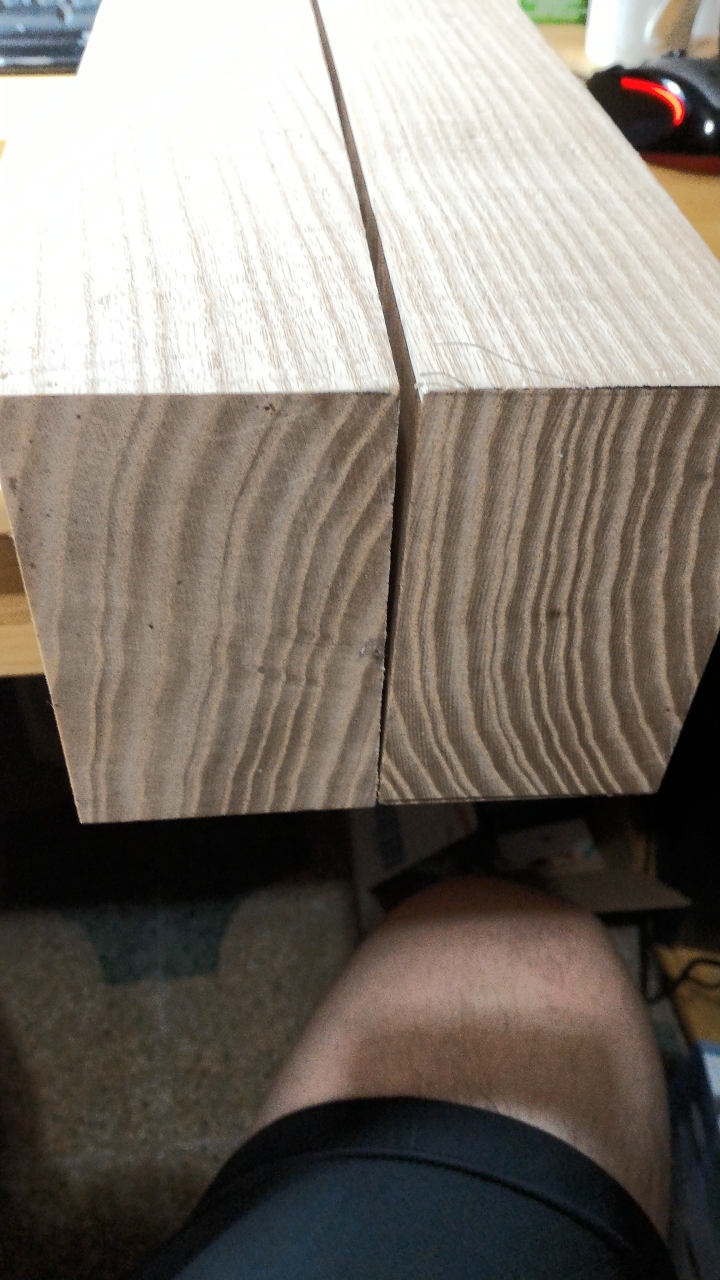

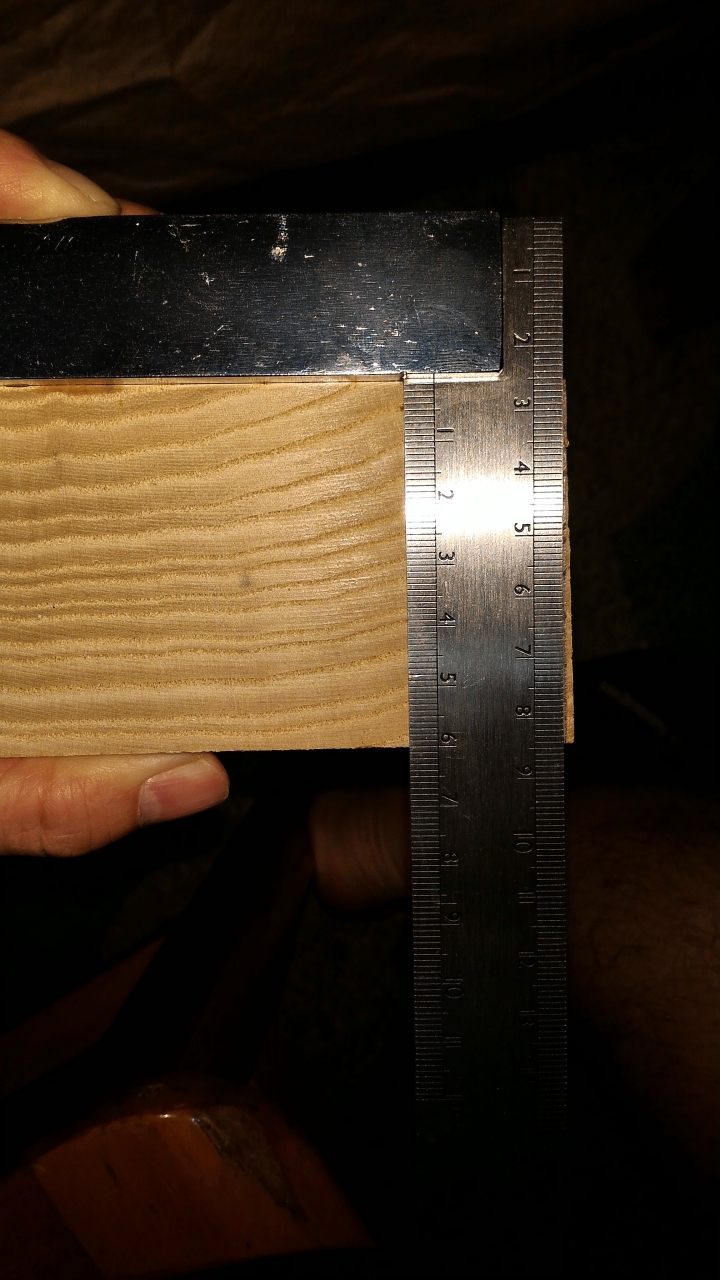

收到之後量測之後發現...不是垂直面... 不是長方體...是平行四邊形體....

請問要怎麼修整呢? 我的工具只有Bosch圓鋸機GKS190...

我住桃園龜山，實在是不想跑一趟尚新...

有哪位大大可以給我些意見呢? 謝謝

請問買進來的角料要如何DIY出垂直面

2015-05-13 23:52 發佈

文章關鍵字垂直面角料

AKILA1106

AKILA1106
個人積分：109分
文章編號：55782831

109分

2樓

2015-05-14 1:36

以直角尺或是木板之類的，以垂直的方向置於木柱上做為靠板，和修整面呈平行，以你的gks190的平台面緊靠尺或木板，就可以切出垂直的直角。

雖然用說的簡單，但是這方法容易產生誤差，木柱、"靠板"都要固定好，自己好好試一下。

最好還是有鋸台，如果預算不足，那就自製鋸台吧!! 網路上有很多的作品可供參考。

土豆爸爸

土豆爸爸
個人積分：11分
文章編號：55783273

11分

3樓

2015-05-14 4:30

可否請版大分享一下製作moxon的流程及所需的鐵件,謝謝!

starchmay

starchmay
個人積分：39分
文章編號：55783805

39分

4樓

2015-05-14 8:08

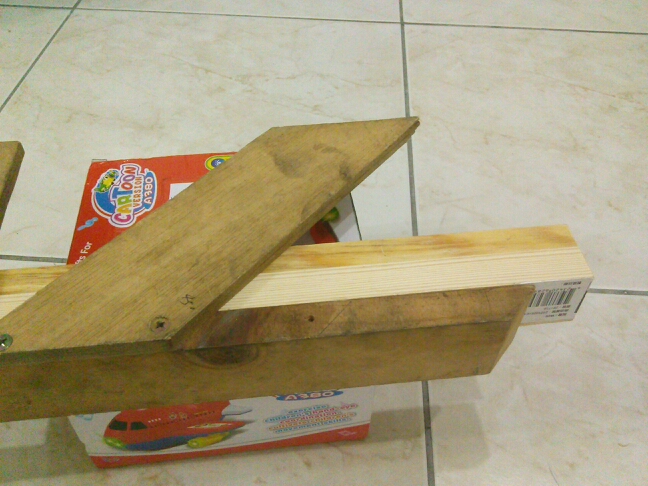

這是我GKS190的導板

使用時一邊緊貼木料

緊靠著木板裁切
裁切點則是靠板角料的端點處

此靠板反向使用
則可以切割45度角

給您參考看看

大野狼

大野狼
個人積分：4630分
文章編號：55792741

4630分

5樓

2015-05-14 17:13

pigtliu wrote:
與尚新木業買了兩隻...(恕刪)

平面請善用刨刀(手刨或電刨)
端面可用鋸台或修邊機 !

小六子

小六子
個人積分：143分
文章編號：55792813

143分

6樓

2015-05-14 17:19

整平成直角，最好是手壓鉋機啦，如果沒有那就手鉋刀，如果沒有那就 .....。用手提圓鋸要修成正直角，真的不敢說，因為我是沒有用這方法，但建議你先直接就這樣去施工，因為以我做桌虎鉗的經驗，等你做好後，夾持物在上方時，下方會變的有點小，會變 V 字型，所以我的改善方法就是下方故意厚一點，很難解釋，你不知懂不懂意思。

pigtliu

pigtliu
個人積分：1分
文章編號：55796718

1分

樓主

2015-05-14 22:30

謝謝各位提供的意見，身為假日木工，等到星期六我在提著GKS190對著梣木好好思考各位的做法

至於Moxon夾具的零件，您可參考Michael Lin大大的BLOG：
http://www.fineworks.tw/modules/news/article.php?storyid=1

其中的木板角料等，我覺得找取得容易的就好，Michael Lin大大適用樺木夾板或是跟我一樣向木料行訂硬木等級的木料
最陌生的就是手輪了吧
其實去五金行問一下就有了，我則是在露天搜尋手輪，買了兩個五吋的，並請他直接幫我將中間的孔加工為M20的螺絲規格

然後去螺絲五金行說你要買M20的螺母與螺桿及華司便可
