情人節前幾天，同事們在詢問團購國產MIT滑步車，
可是這標準尺吋對我家 2Y3M 的女兒來說還是太大台了~
(有去丁丁試玩，坐上去雙腳離地差了快10公分，完全踩不到地~)

快過年了，不如親手做一台當禮物好了~

不過Google了二天，發現分享的作品又少又難，轉向車手都要用金屬鉸鏈，
照這樣的工法、材料與耗損，也將近一台MIT滑步車的$$了， orz

又想著想著，難道一定要金屬件才夠強度嗎??? 滾來滾去

因此，我有了一個構想，乾脆來個「全木製」吧!
完全不使用任何鏍絲釘~

那麼先拿現有的零件試試強度，
我是拿了一根45cm的1.8*2.8木條架空，踩在上面扭個小蘋果.....

嗯~~~ 85kg的體重竟然沒被我踩斷，真是太好了~~~ sorry

接著再拿 1cm 直徑的圓木條，我切了30公分長，
用雙手去折它，很硬，因為我的力氣可以暴力拉單槓10下， 100分

我必須用很大的力氣才能折斷這木條，
所以我暫時推論，這木條只有10公分的話，承受力會更大~~~

好!
決定了，全木製!
這算是一個挑戰，工時也比較長，但我樂在其中!

此外，也希望二女兒長大要玩或分享惜福的時後，不要去碰到鏍絲釘銹屑~

先來劃個圖：
(除了輪子、避震與把手皮，其餘都是木料製的~)
[分享]木製滑步車縮小版不打鏍絲釘

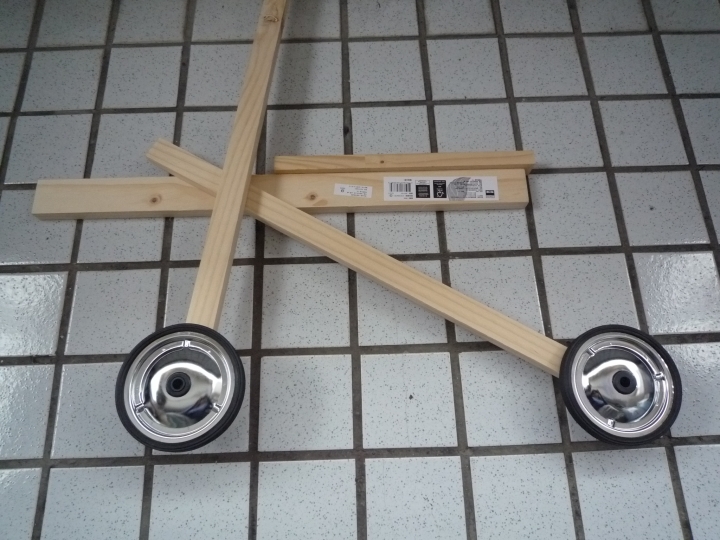

準備材料：

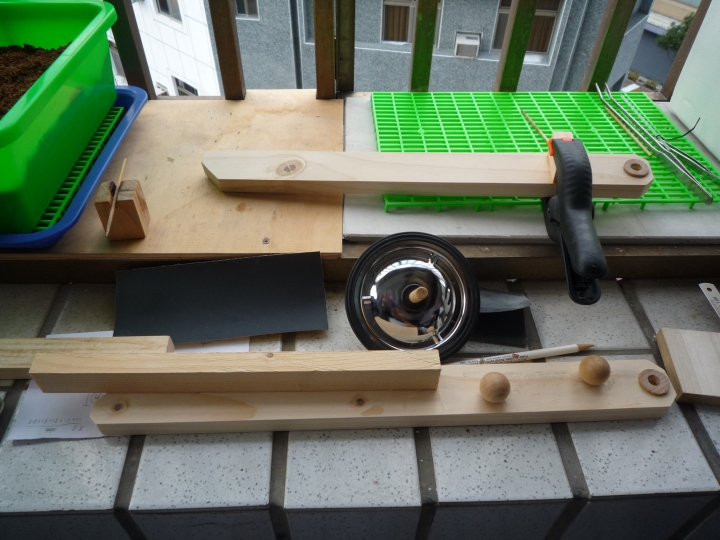

開工了：

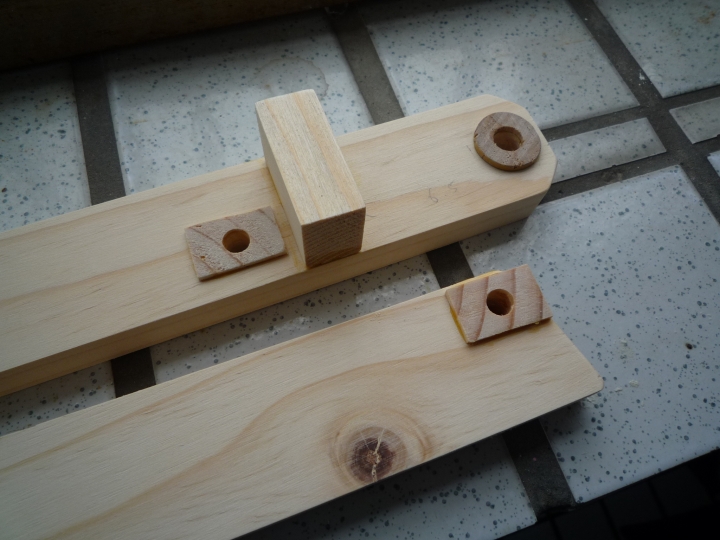

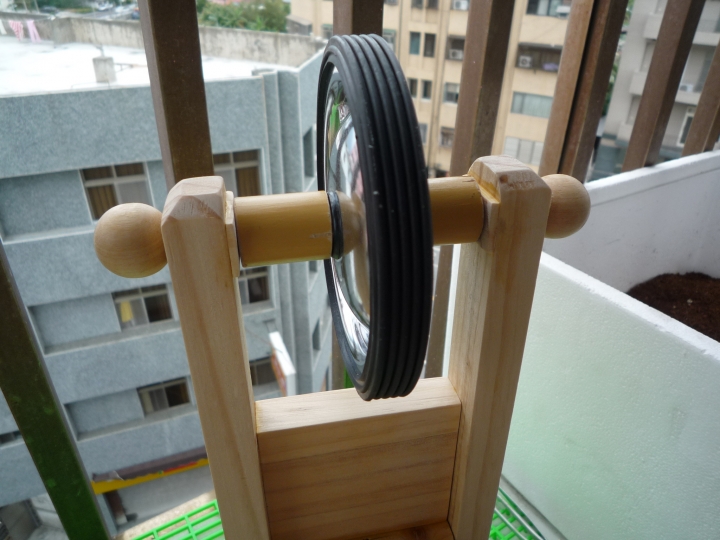

輪子以圓木條當軸心：
[分享]木製滑步車縮小版不打鏍絲釘

補足輪子的厚度：

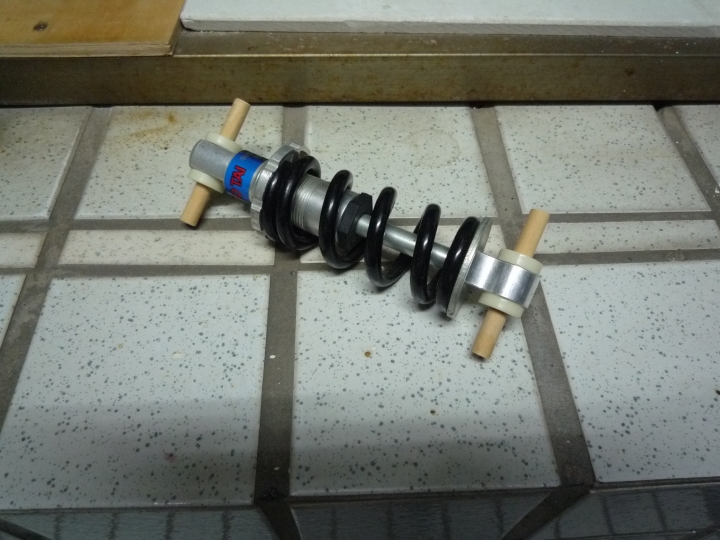

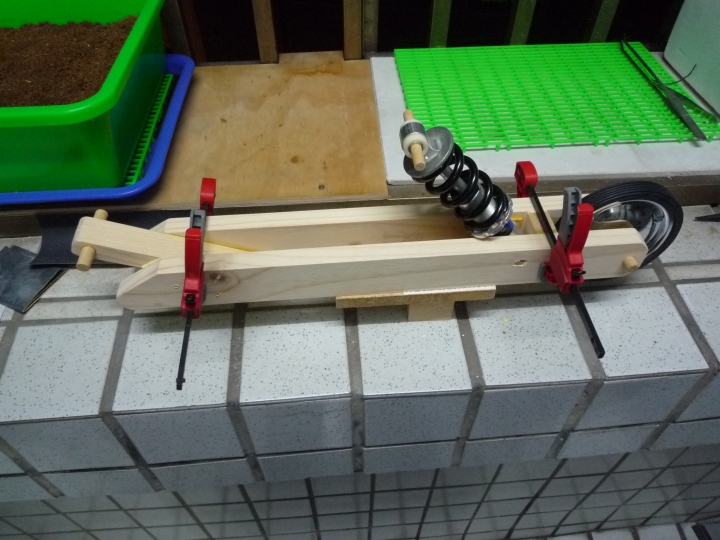

輪子是硬的，加根彈橫避震：
[分享]木製滑步車縮小版不打鏍絲釘

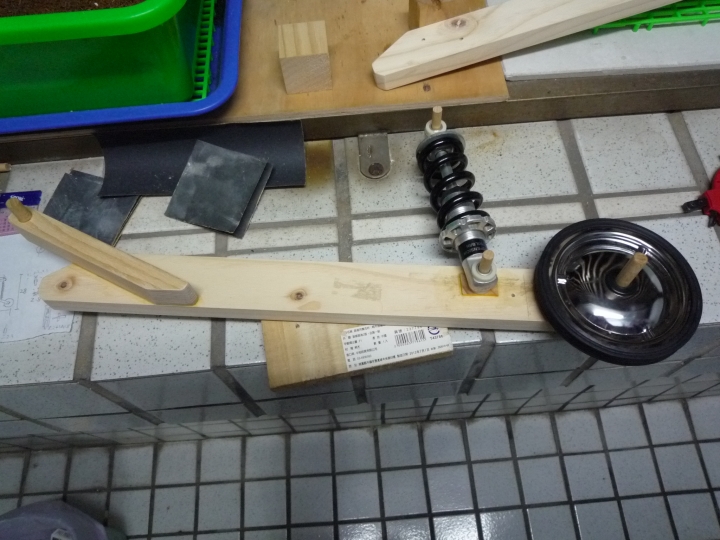

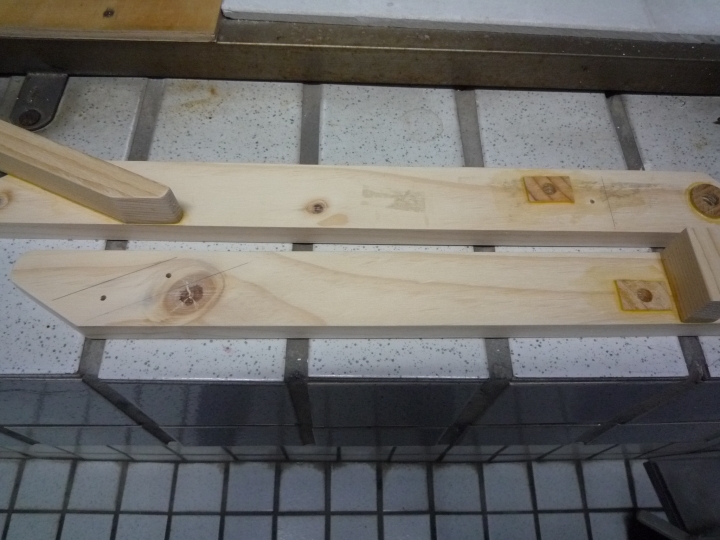

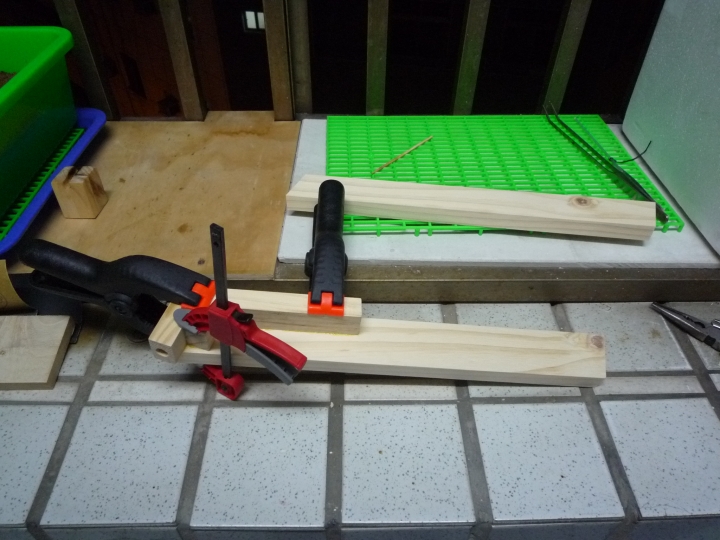

下骨架：

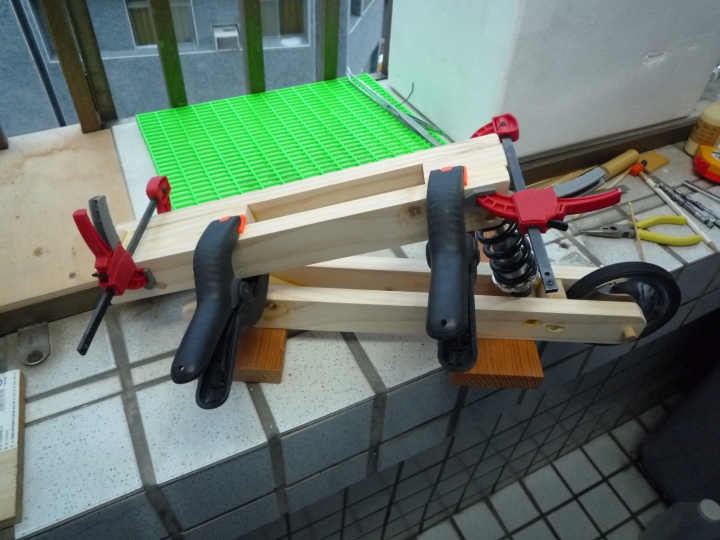

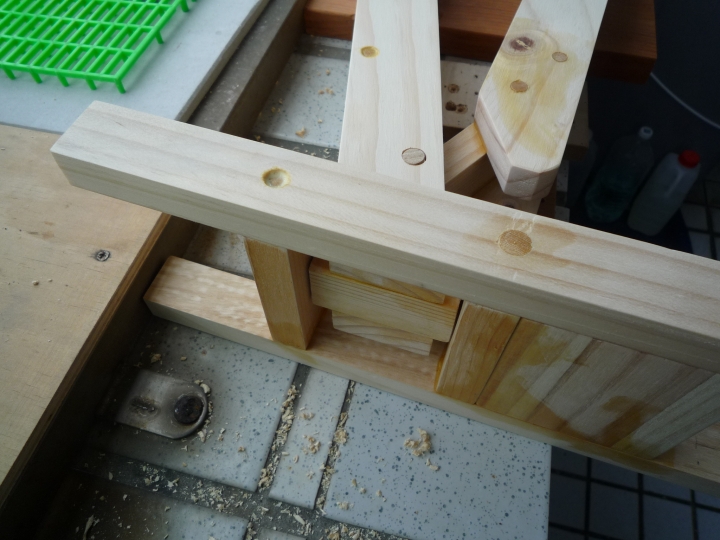

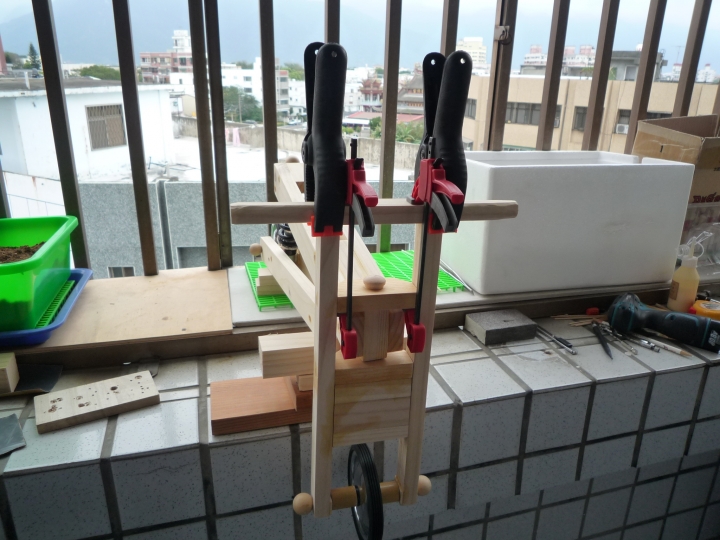

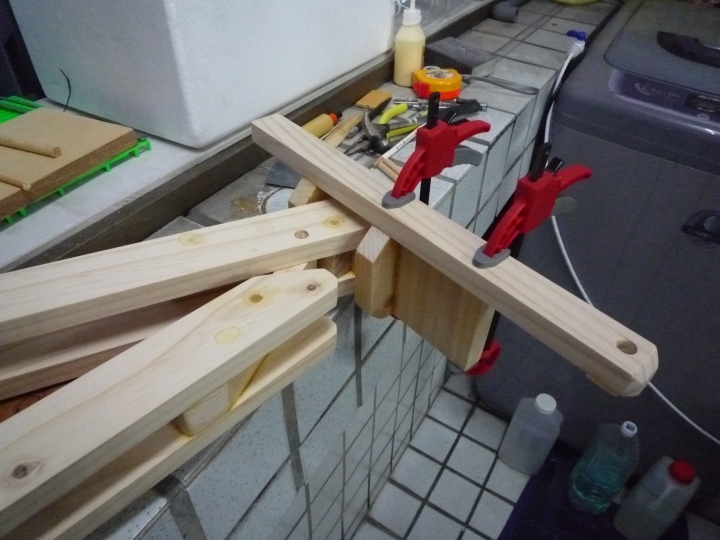

組合，黏合之後，再用1cm木條打椿：
(車架、前叉、車手都有打椿~)
[分享]木製滑步車縮小版不打鏍絲釘

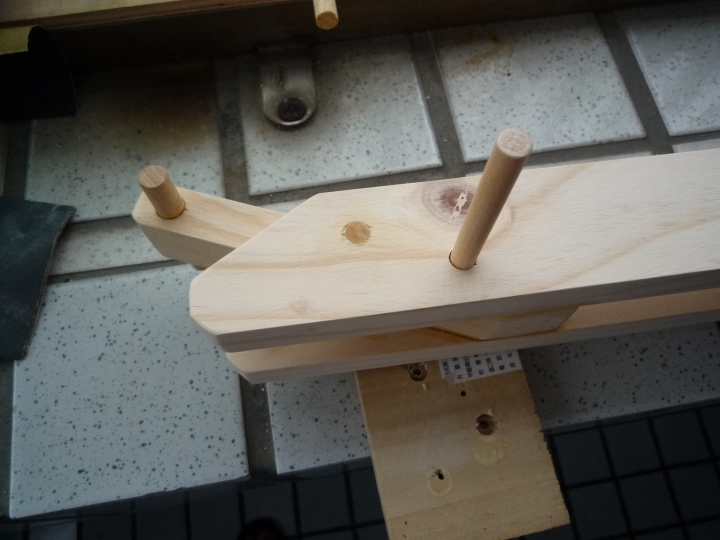

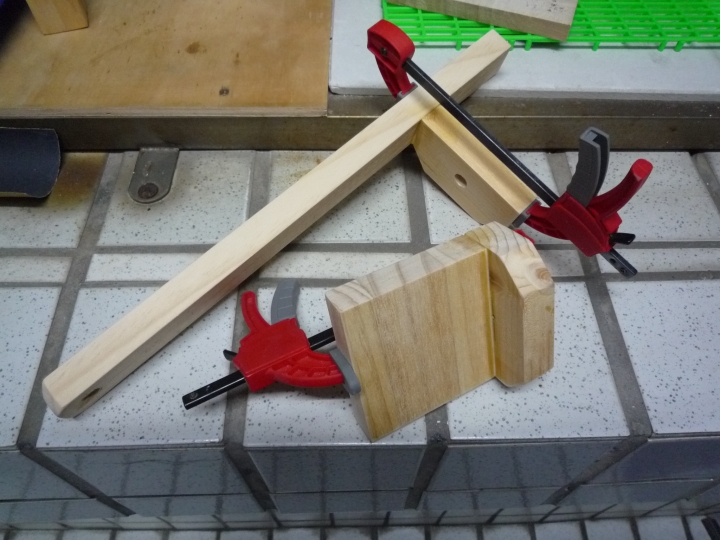

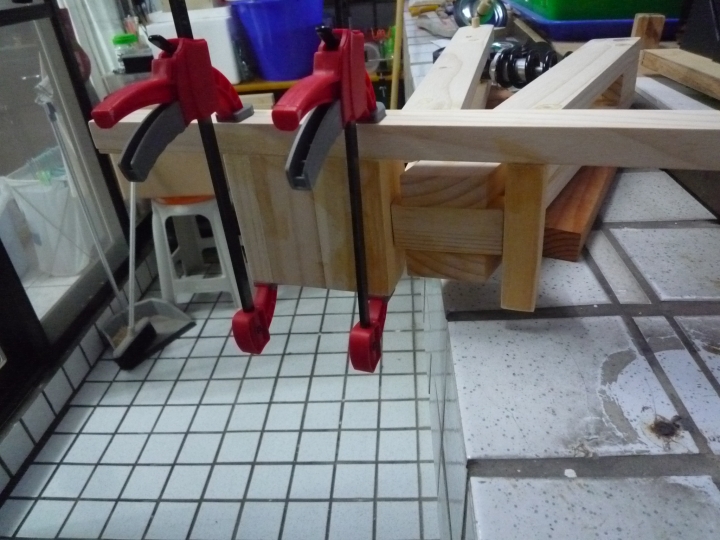

上骨架：
(車手軸心，也是使用1cm木條~)
[分享]木製滑步車縮小版不打鏍絲釘

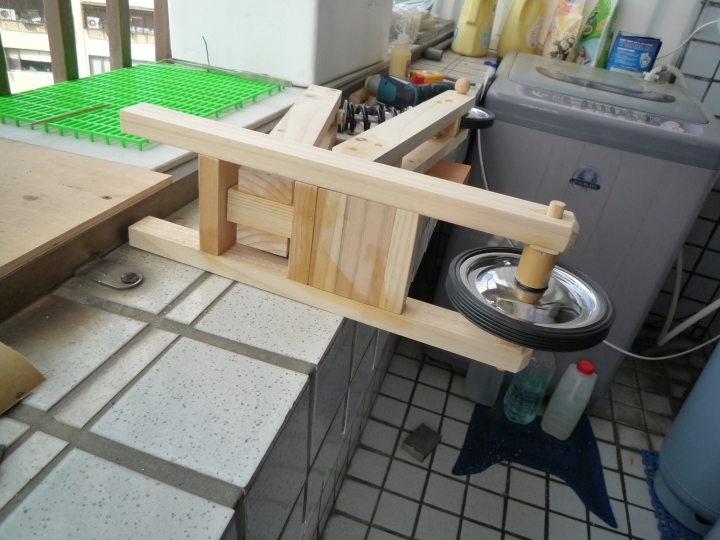

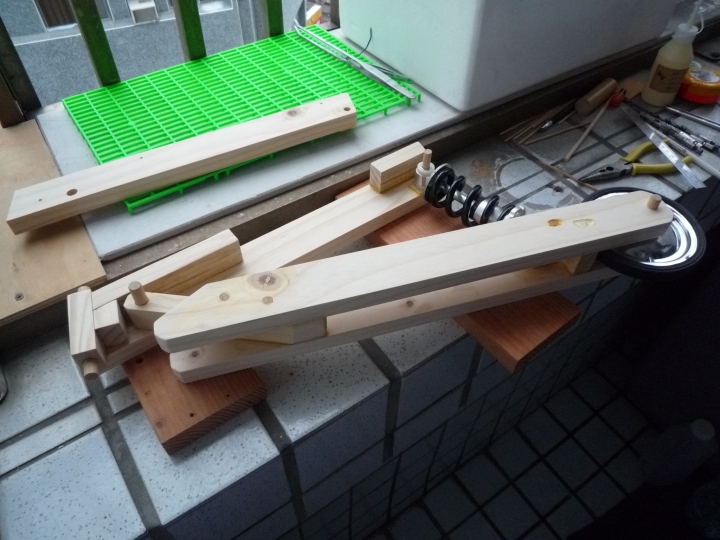

先預組一下：

車身組合：

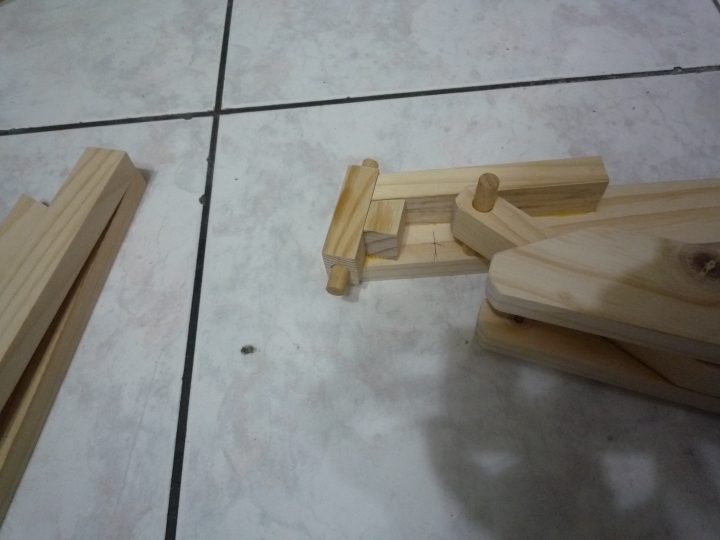

前叉：

車手：

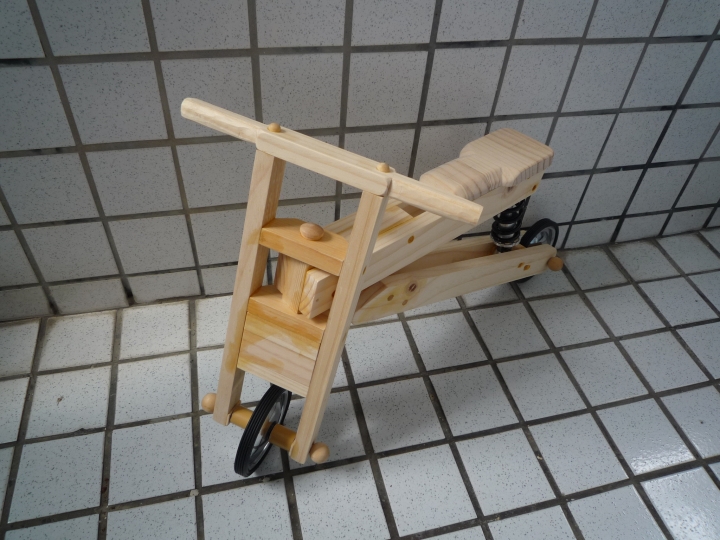

素體完成：

先讓85kg的老爸試試強度：
(我雙腳是離地的，一手拿相機，一手扶在床邊~)
[分享]木製滑步車縮小版不打鏍絲釘

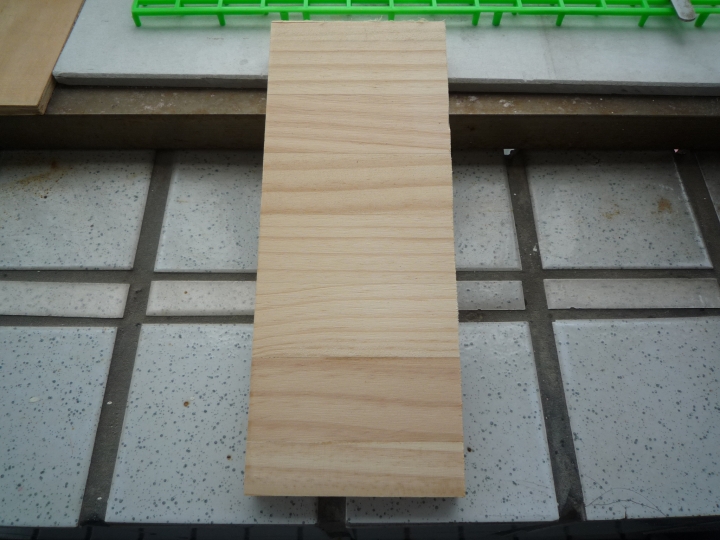

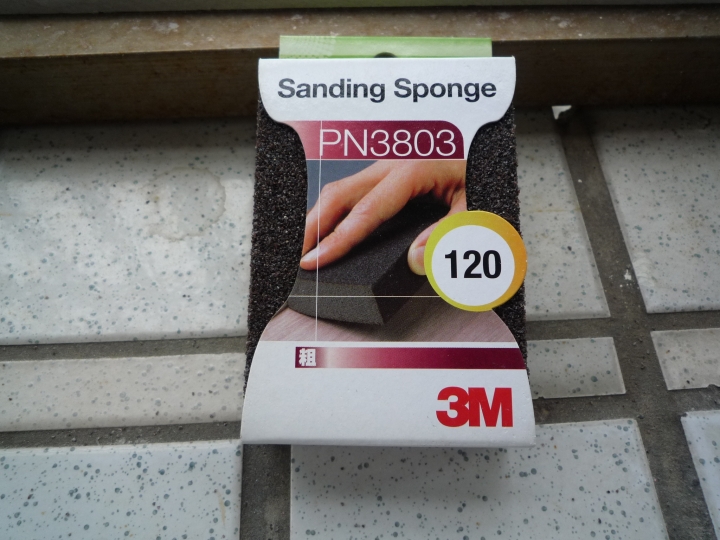

座墊(去買了砂棉)：
[分享]木製滑步車縮小版不打鏍絲釘

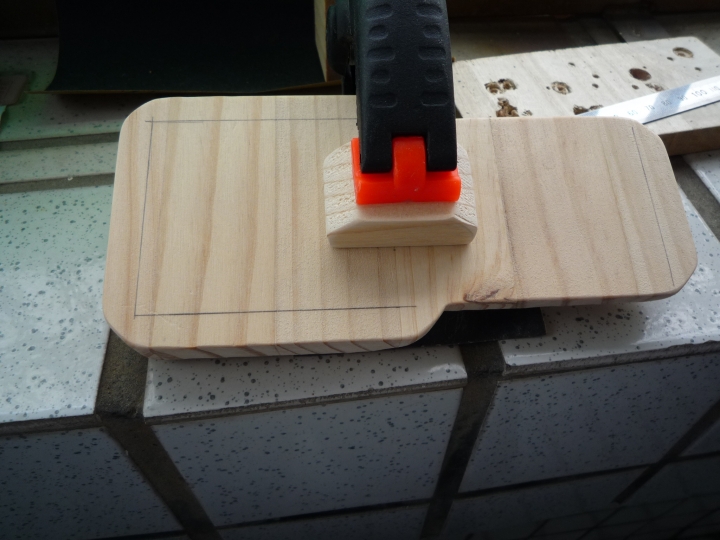

先鋸個型出來，再用砂棉慢慢磨...)：
[分享]木製滑步車縮小版不打鏍絲釘

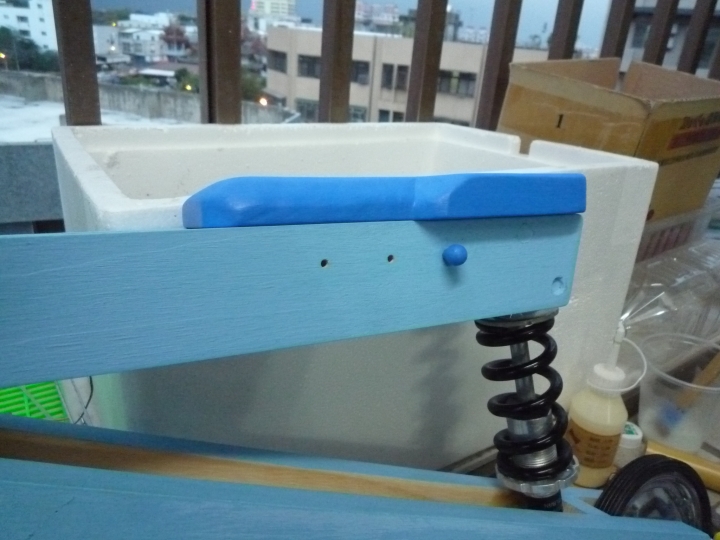

這應該叫滑軌吧?
為了將來女兒長大，座墊往後移用的~
[分享]木製滑步車縮小版不打鏍絲釘

有做定位孔和卡榫：

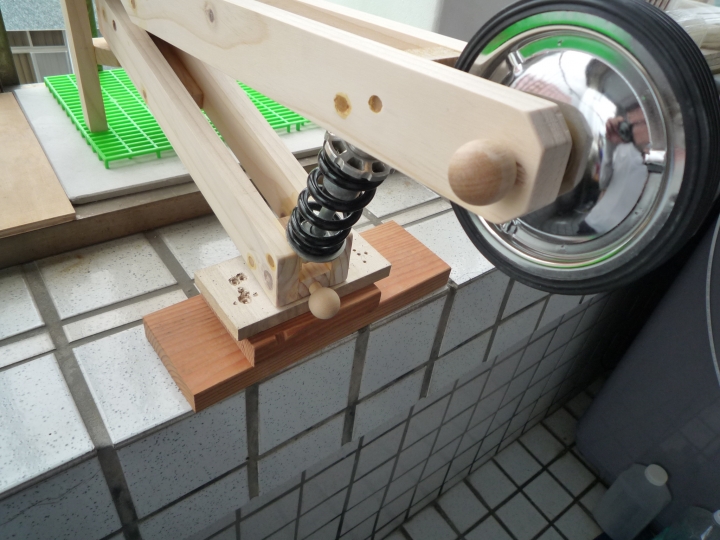

怕滑一滑輪子跑掉，加個圓珠咬住，也比較可愛~
[分享]木製滑步車縮小版不打鏍絲釘

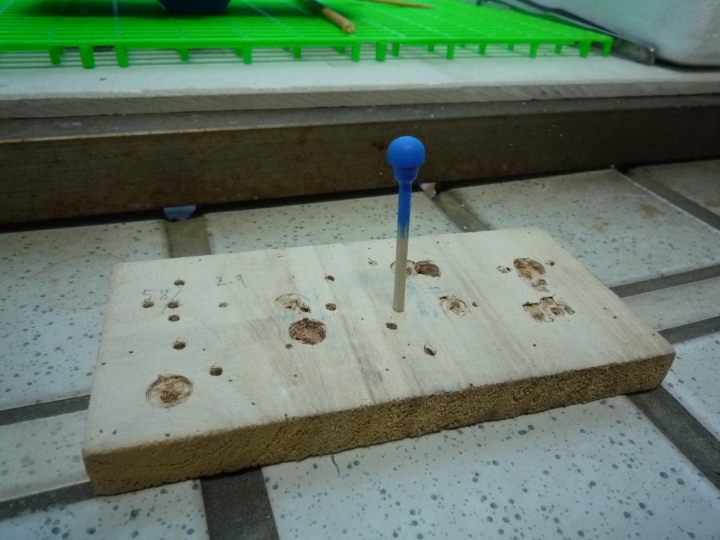

圓珠剩一顆，加個小尾巴，上色時有順便遮蓋一下：
[分享]木製滑步車縮小版不打鏍絲釘

車手軸心加個半圓珠，上色時也有順便遮蓋一下：
[分享]木製滑步車縮小版不打鏍絲釘

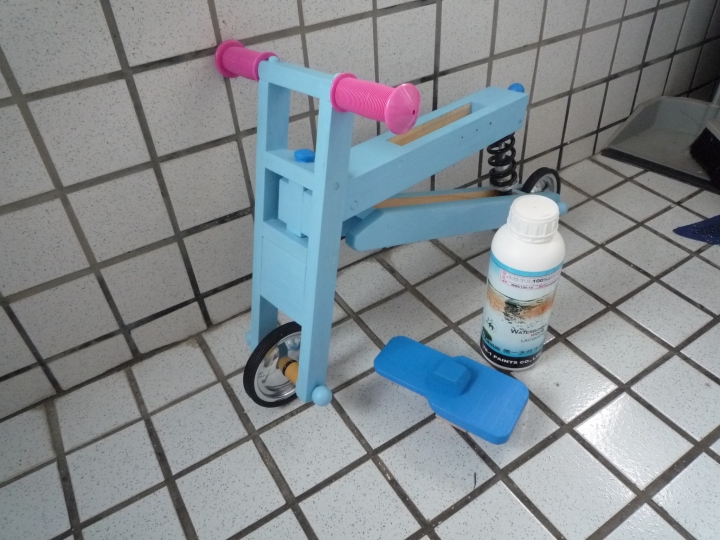

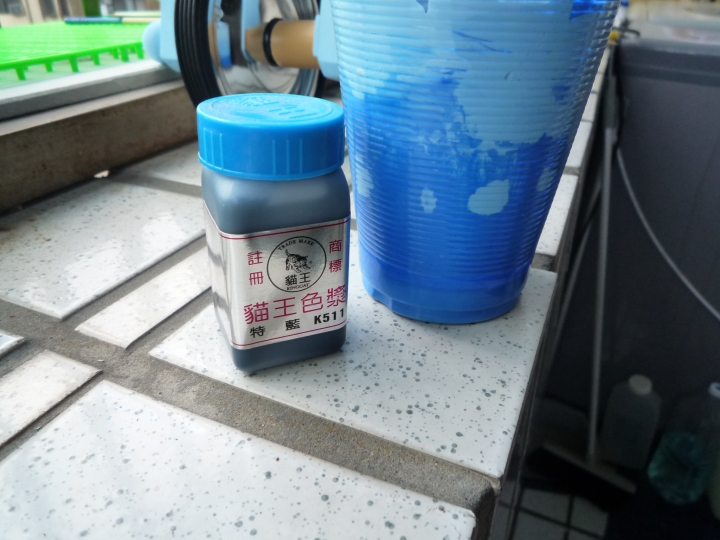

車子上色的色母：
(淺藍與深藍都是同一瓶色母，先調好淺藍，上好色後，再多加一些色母，就變深藍色了~)
[分享]木製滑步車縮小版不打鏍絲釘

上完色再補個保護漆：
[分享]木製滑步車縮小版不打鏍絲釘

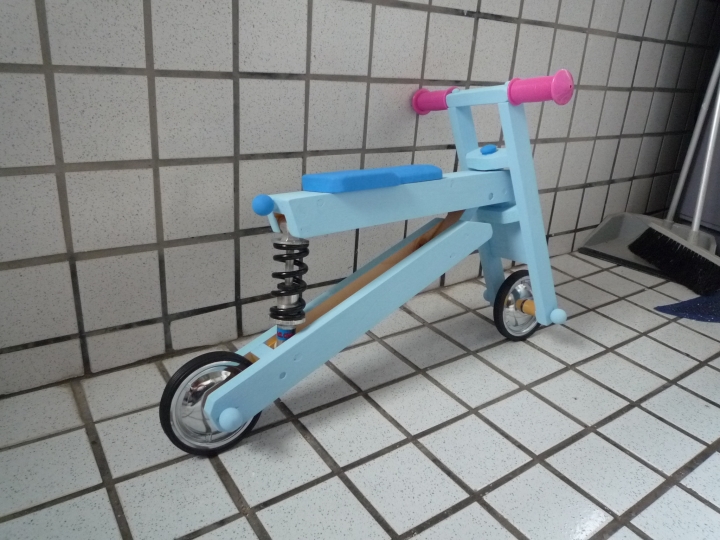

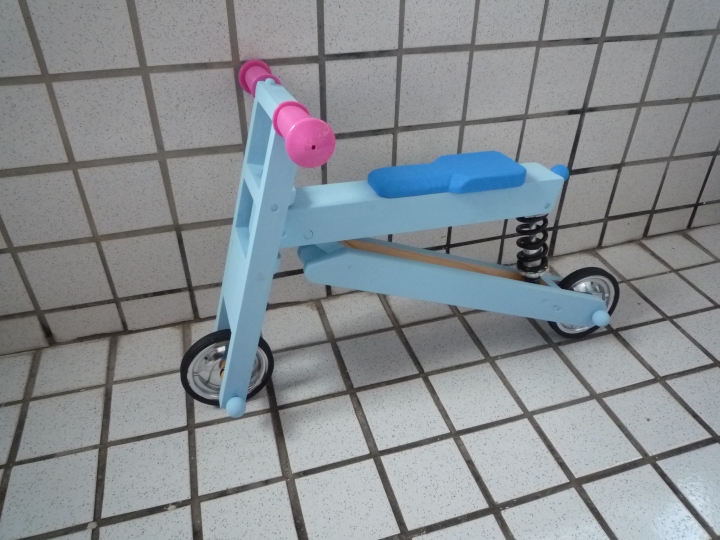

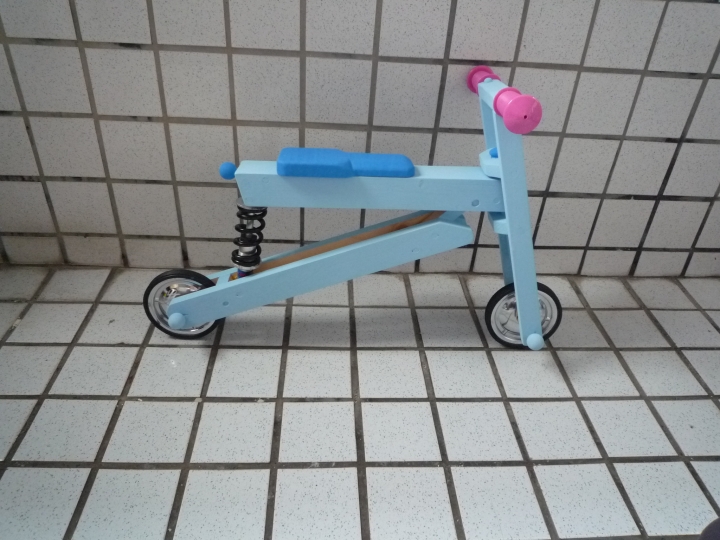

完工：

第一次玩滑步車：

最後總結：
2/13這天下班，就去B&Q買木料了，
車輪和避震器是之前想DIY卡丁車的時後買的，
輪子是一般12吋腳踏車的輔助輪，內框是金屬電鍍的，
避震器是庫存品，老板有多送我一隻，
不過是26吋登山車用的，有夠硬的，
粉紅把手是特地加購的~

一般市售的滑步車，尺吋都很固定，
常用的是12吋輪，車架也會跟著放大，
因此，在設計畫圖的時後就要把尺吋考慮進去，
大概縮小了1/3，二車輪軸心只有40公分，
把手離地只有45公分(實際是42cm)，座墊離地約30公分，
看照片就知道腳尖還要墊著~

本來以為除夕當天的下午就能收工~

沒想到一直被抓去打牌~

沒贏錢就算了，還狂輸好幾千~ orz

最後拖到初四下午才完工~ sorry

看到女兒眼睛發亮的表情，一切都值得了~

總花費：
圓木一支 $10
輪子一組 $100
避震器一支 $50
童車握把一組 $30
海棉砂紙一片 $30
木料二支(4.4*1.8 / 2.8*1.8) $65+75=130

爸爸的愛心 $無價

2015-02-23 16:18 發佈

kkeny5428

kkeny5428
個人積分：11分
文章編號：54578667

11分

2樓

2015-02-23 17:05

滿分奉上
標記一下我也要來做一台給兒子XD

yaojordan

yaojordan
個人積分：167分
文章編號：54580090

167分

3樓

2015-02-23 19:38

太酷了
看起來很有質感 100分

DIY,親情無價

yihua.noi

yihua.noi
個人積分：0分
文章編號：54580389

0分

4樓

2015-02-23 20:06

好驚讚阿

強大的老爸

ugasd_ian wrote:
情人節前幾天，同事們...(恕刪)

tfanalysis

tfanalysis
個人積分：3分
文章編號：54581106

3分

5樓

2015-02-23 21:07

請問那組輪子要去哪買?
還有木棍是買現成的嗎? 還是要自己車?

卍卍不可 http://goo.gl/et6ek0

ugasd_ian

ugasd_ian
個人積分：1032分
文章編號：54581185

1032分

樓主

2015-02-23 21:13

kkeny5428 wrote:
滿分奉上
標記一下 ...(恕刪)

yaojordan wrote:
太酷了
看起來很有質...(恕刪)

yihua.noi wrote:
好驚讚阿
強大的...(恕刪)

感謝各位的讚美啊~
我會再努力的~
^^

tfanalysis wrote:
請問那組輪子要去哪買?
還有木棍是買現成的嗎? 還是要自己車?

輪子在童車店 or 傳統腳踏車行都有賣~
最大的有 for 20吋車用~
木棍是在露天買現成的，各尺吋都有，木珠也是~

history0509

history0509
個人積分：93分
文章編號：54581229

93分

7樓

2015-02-23 21:17

有避震器好耶~

但是松木很容易斷掉，等到大一點比較敢其後建議用樺木夾板(我只知道這個)韌性比較夠

ugasd_ian

ugasd_ian
個人積分：1032分
文章編號：54582329

1032分

樓主

2015-02-23 22:34

history0509 wrote:
有避震器好耶~
但是松木很容易斷掉，等到大一點比較敢其後建議用樺木夾板(我只知道這個)韌性比較夠

history0509 大~
我有拜讀過您的自製滑步車文章喲~
您的工法很專業~也很搞鋼.....
不過也很有參考價值喲~ 100分

最近B&Q進的這批木料，不像之前拼接的~
是整條實木的~
雖然還是有節眼，但不算大，
質料很實(應該說水份很少)，
所以我才敢放心用啦~

我家大寶2Y3M體重才8kg，
預估3歲也還不到15kg，
到這年紀，平衡應該也ok了，
而且現在三輪車已經騎的嗄嗄叫了，
到時後二輪車應該也會了，
所以，可能不會有下一個版本了~

另外，卡丁車的料也差不多了，
打算在二寶週歲前完成(還有9個月)，
不過，轉向機構還沒想好..... orz
