DIY伸縮增強櫃

新手第一次發文,還請大家多多指教! :)
圖文較多,若沒時間的話可直接看9秒短片。



01.
一切要從2010年說起。
身為巡迴教師,每天總是奔波於各個學校或教室間。為了攜帶方便,一只塑膠手提箱就是增強的全部。東西少的可憐,但竟也開開心心度過好一段時間。
DIY伸縮增強櫃


02.

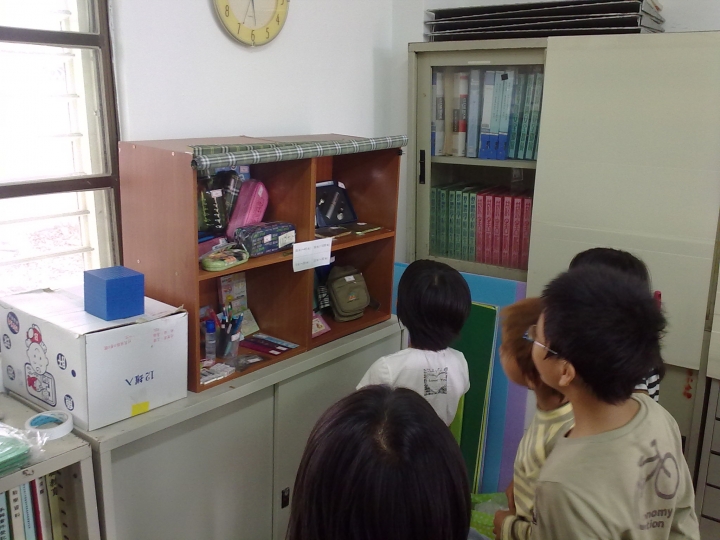

正當全國中小學面臨少子化壓力而產生多間閒置教室的同時,我們學校卻是教室空間嚴重不足。好不容易在夾縫中爭取到狹小的教學空間,很克難的用兩個被颱風泡到爛掉的櫃子拼湊成增強櫃,能擺獎品的空間甚小,但增強效果卻遠超乎想像!學生被增強了,老師自己也被增強了......
DIY伸縮增強櫃


03.
慾望永無止盡,但我說服自己這種慾望是好的。

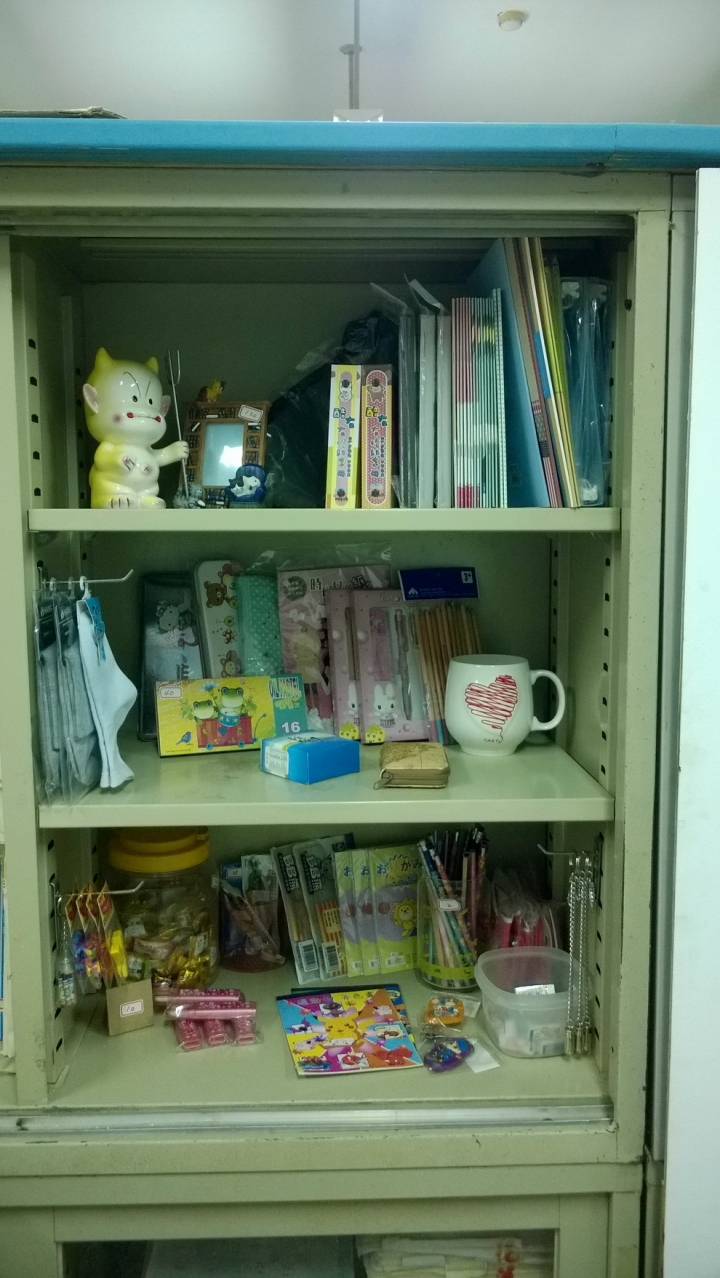

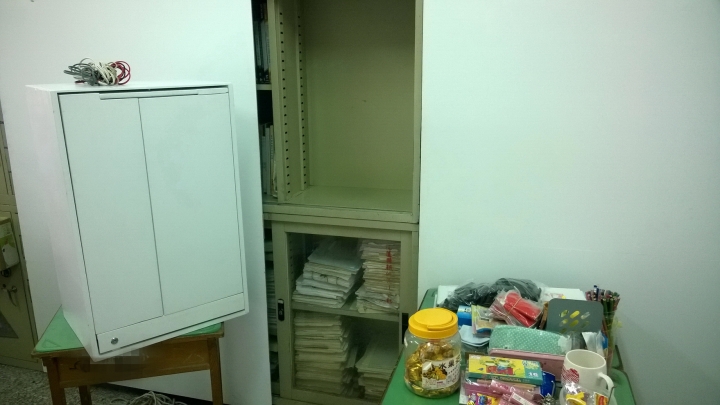

隨著兩次教室改造計畫,增強櫃終於拓展成半個鐵櫃!禮物可以多放幾樣,但......
DIY伸縮增強櫃


04.
但是由於鐵櫃高度與深度不適合學生,太高看不到、禮物擺太裡面也看不到,能使用的理想空間也遠低於實際狀況。
有沒有什麼辦法,可以讓禮物一整片的呈現在學生面前?
這年是2012年。
DIY伸縮增強櫃


05.

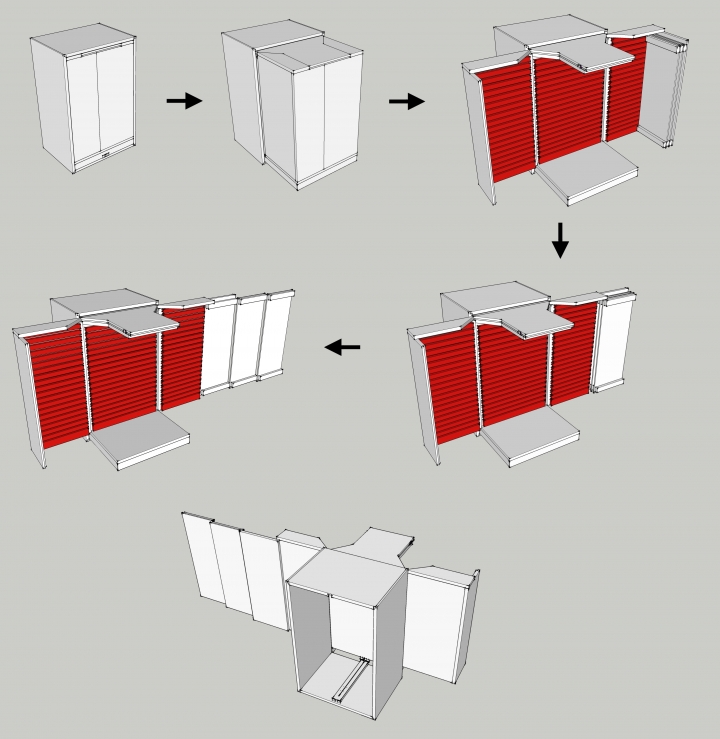

日子一瞬間就過去了。花了很長一段時間在構思與製圖,最後決定試著將增強櫃"精品化",而且還要能摺疊收納,兼具防盜、防塵、模組增減等功能。
DIY伸縮增強櫃


06.
最初設計是打算用網片+鐵鉤,但是考量質感太差,最後還是決定自己動手做槽板。
DIY伸縮增強櫃


07.

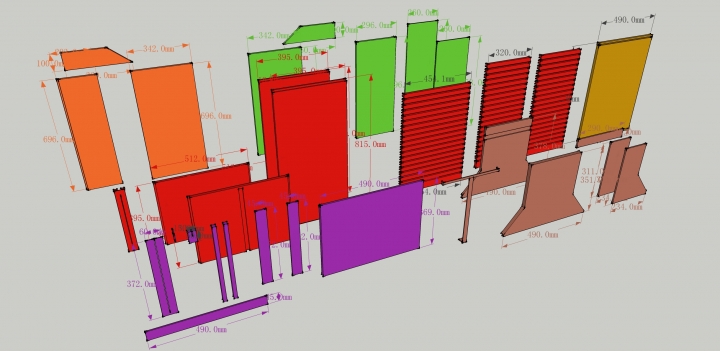

好在有SketchUp的幫忙,讓我這種數學不好又想動手切木頭的人省了不少功夫!
DIY伸縮增強櫃

08.

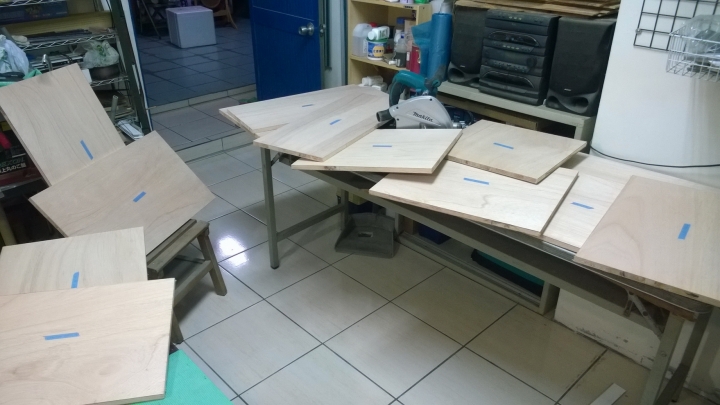

終於等到這一天,正式開工!因為這是第一次實驗性製作大型櫥櫃,再加上所有材料都是自己掏腰包沒有經費可以核銷,所以材料能省就省。先去B&Q搬一張4*8的6分木芯版,請他們大致裁切一次(方便載運與後續加工),回家再慢慢用SP6000切到理想尺寸。
雖然B&Q買的板子單價稍貴,但比起外面建材行鋸一刀要價15-20塊,算一算在B&Q買材料其實很經濟實惠。
DIY伸縮增強櫃


09.
很克難的用毛竹台+廢棄的壓克力板,在松木條上銑出溝槽。
找時間真的該認真做一個路打桌才對,這種應急的工作環境真的不太安全也耗時費力。
DIY伸縮增強櫃


10.
用廢料做出兩個止擋塊。
DIY伸縮增強櫃


11.

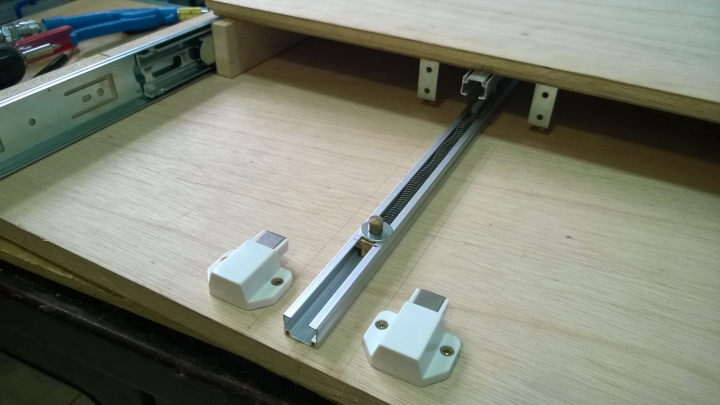

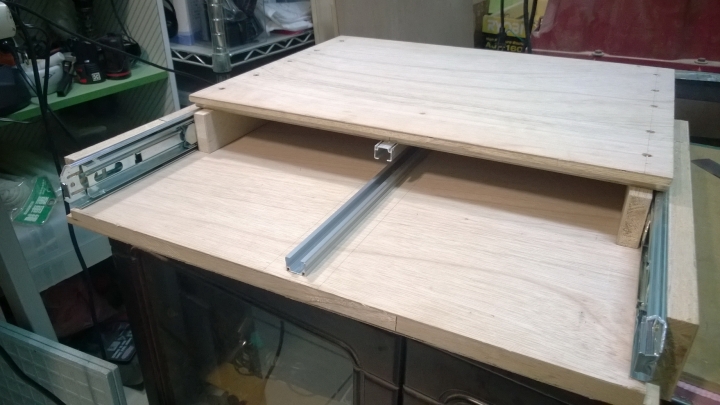

測試滑軌順暢性。兩截的彈簧看似簡單,但卻花了好些時間才想出的解套辦法。
DIY伸縮增強櫃


12.

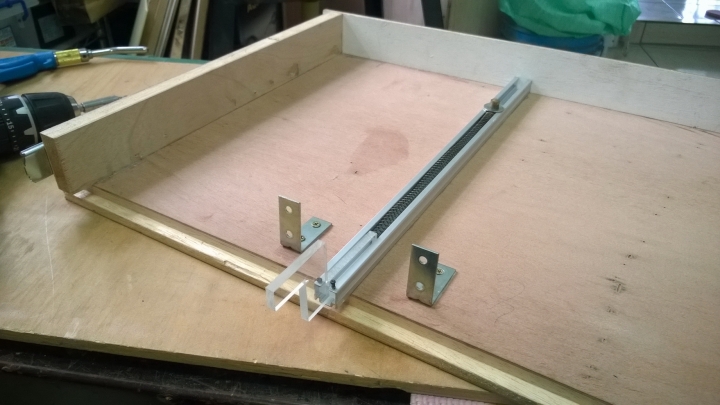

用壓克力廢料做出推桿,安裝軌道與固定零件。
DIY伸縮增強櫃

13.
裝上拍拍手,讓基座可以"壓一下、彈出來",製造一些小驚喜~
DIY伸縮增強櫃


14.

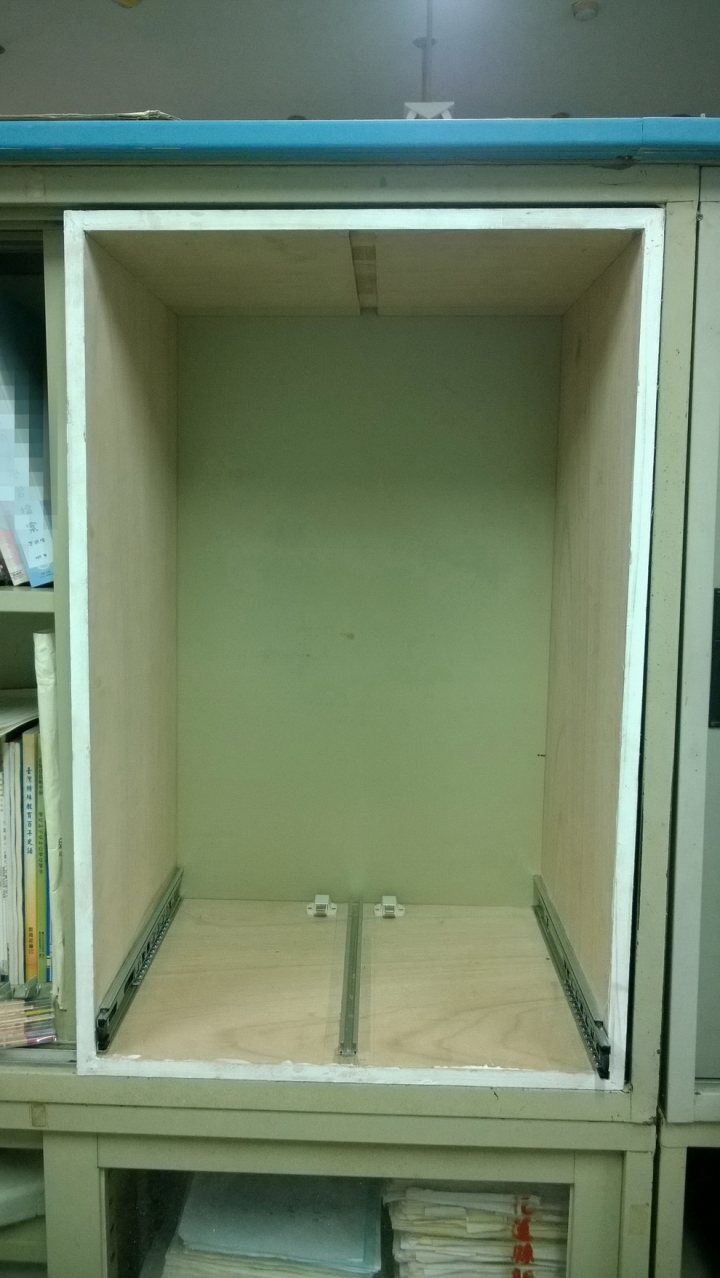

第一次測試,好險尺寸沒差太多。每片零件都是以毫米計算,再怎麼做都免不了誤差。但事實證明當初設計太過理想化,教室熱、板子容易變形,最後做完還是橋了很久才順利開合。
DIY伸縮增強櫃


15.

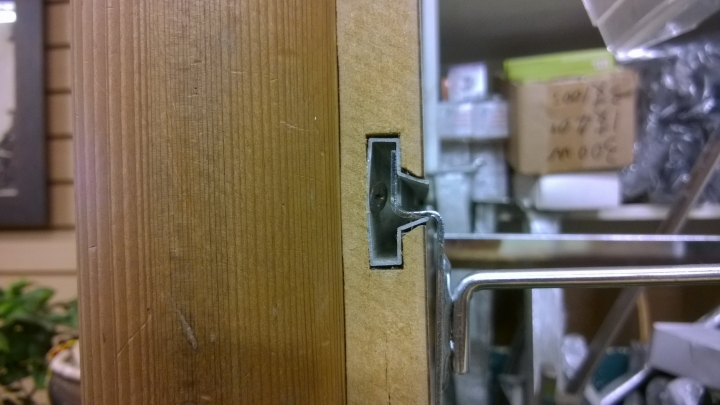

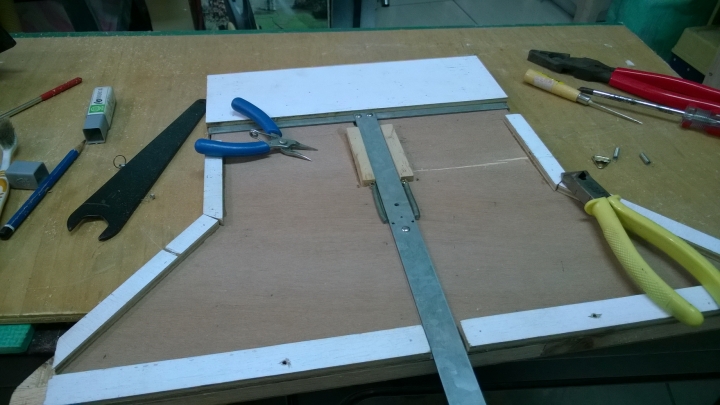

製作第二個關鍵組件。利用鐵條+彈簧,做出可以讓櫃子門自動雙開的機關。
DIY伸縮增強櫃


16.

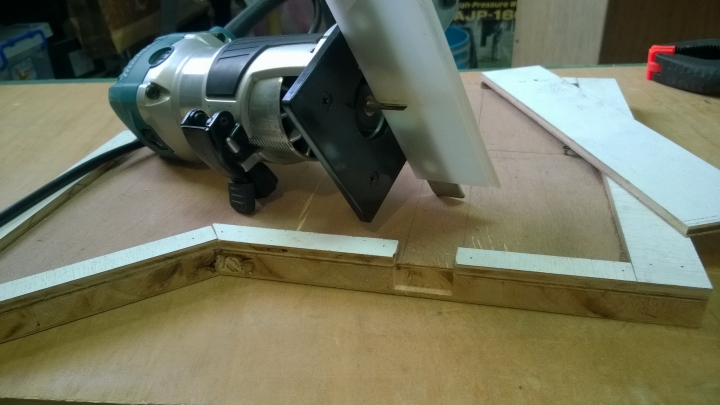

用修邊機削出鐵條滑動的空間。
DIY伸縮增強櫃


17.

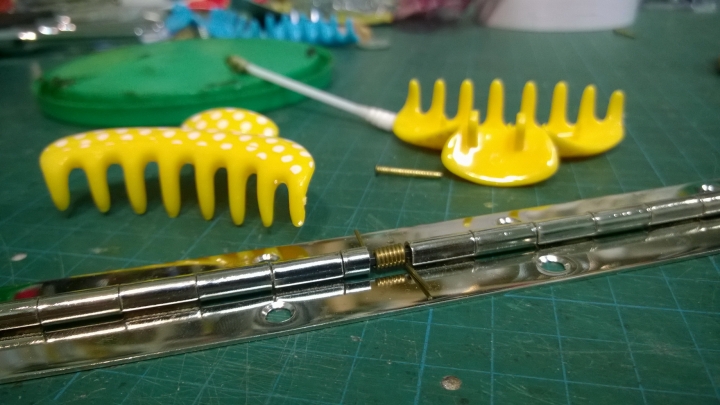

訂製扭簧實在有點貴,而且沒時間等工廠接這種小單。
拆掉幾個鯊魚夾,取出扭簧,再塞入鋼琴絞鍊,提供自動開門的推力。
DIY伸縮增強櫃


18.

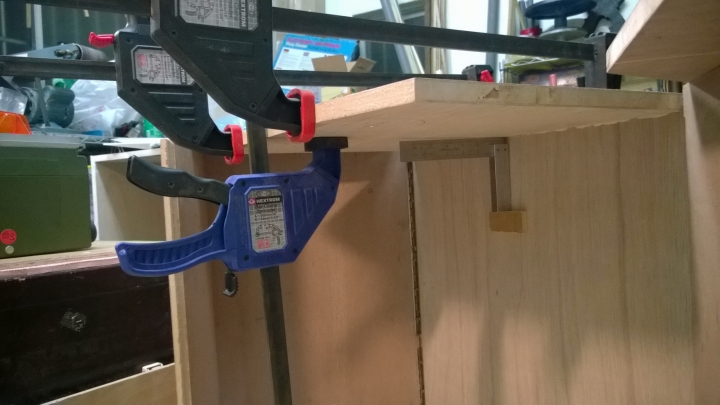

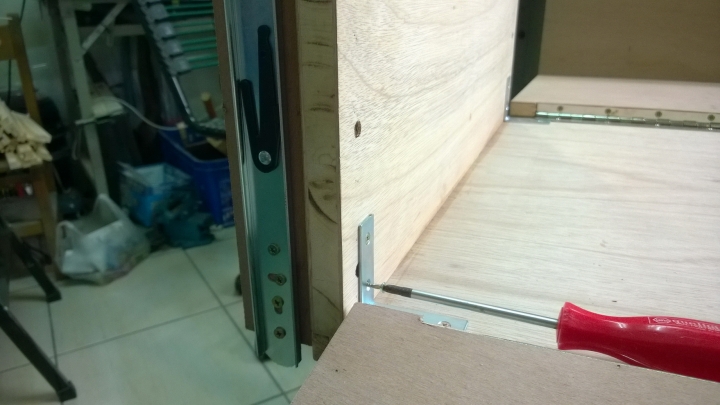

整個櫃子重量超過30公斤,不得不破壞原有外觀,多鎖幾個角鐵上去。
到這裡又是不經一事不長一智了。即便前前後後鎖了七八個L型角鐵,但還是免不了櫃子過重而變形。有時間再把後續修復工程補上...
DIY伸縮增強櫃


19.

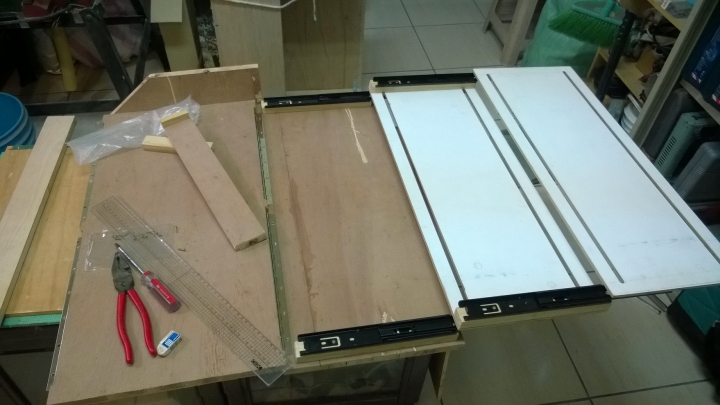

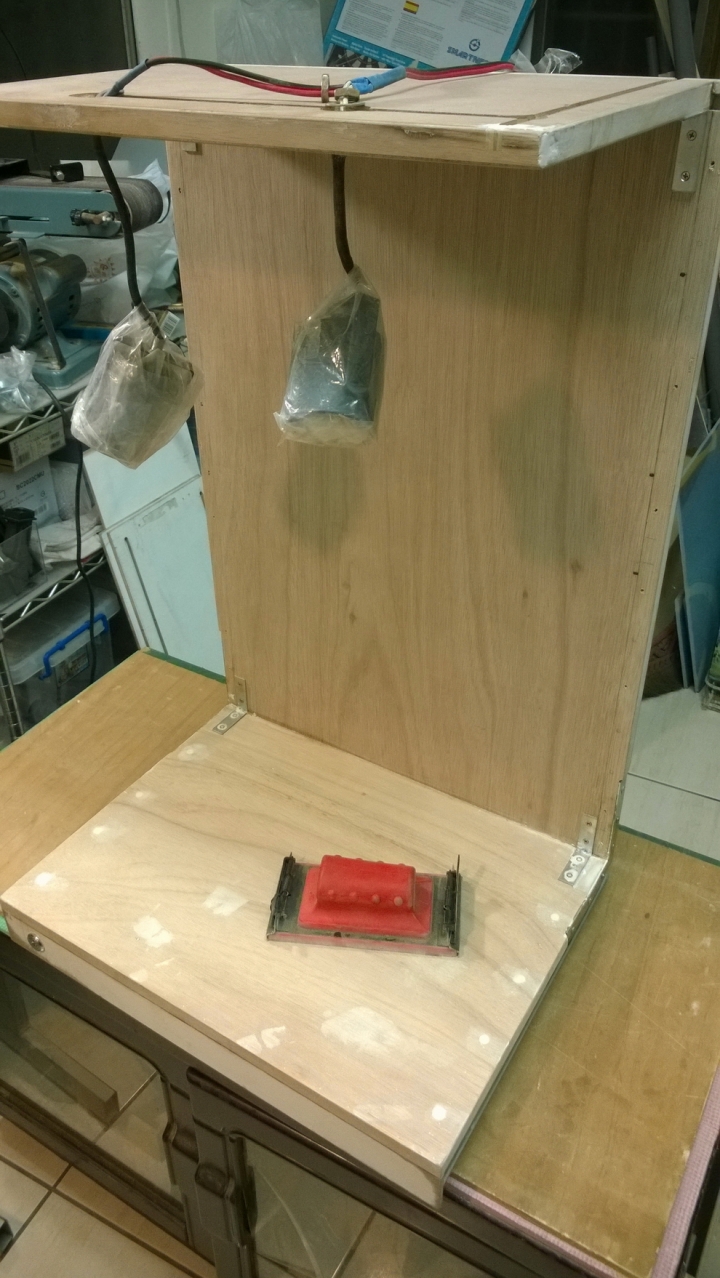

安裝各零件,確定直角沒有跑掉。
DIY伸縮增強櫃


20.

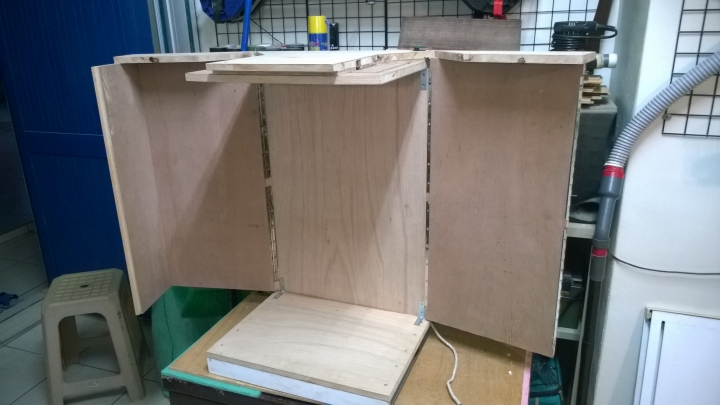

假組合一下,測試各零件做動是否正常。越來越有個樣子囉!
DIY伸縮增強櫃


21.
安裝側拉書報架。這次的新設計希望能讓學生一次看到所有筆記本!
DIY伸縮增強櫃


22.

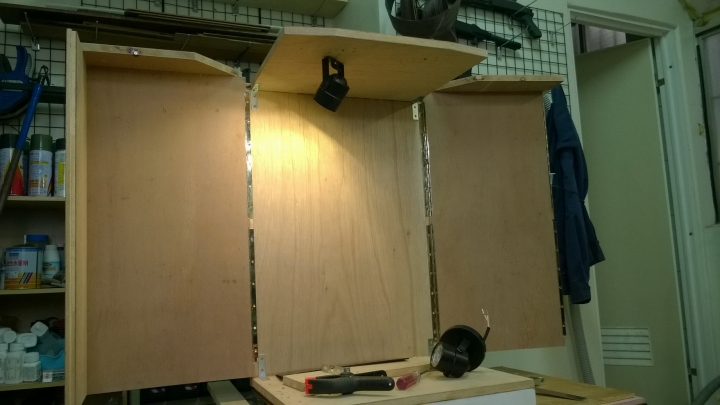

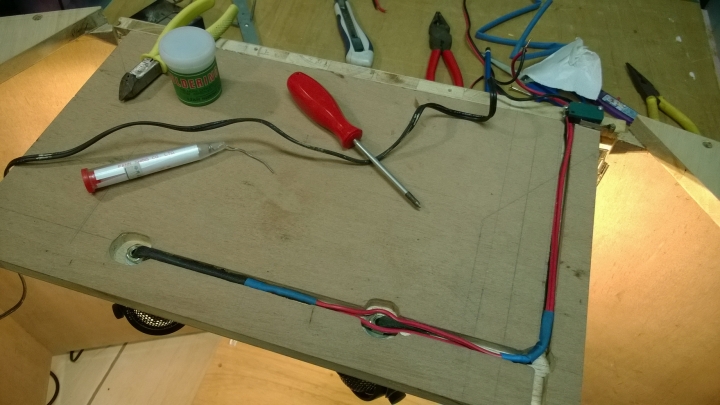

配線,安裝燈座及微動開關,讓門張開時可以自動亮燈。
DIY伸縮增強櫃


23.
第二次假組合。看到這幕,眼淚都快滴下來了......
DIY伸縮增強櫃


24.

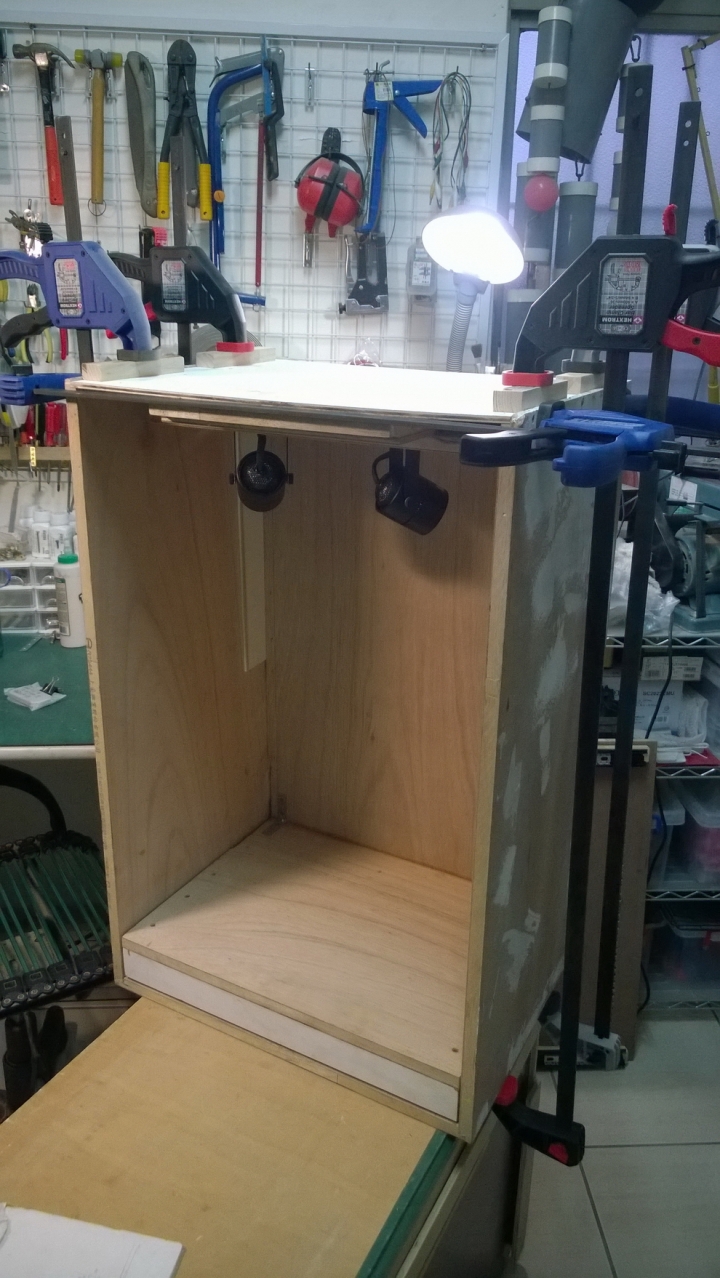

內外殼組裝,順便重新調整間距。
DIY伸縮增強櫃


25.

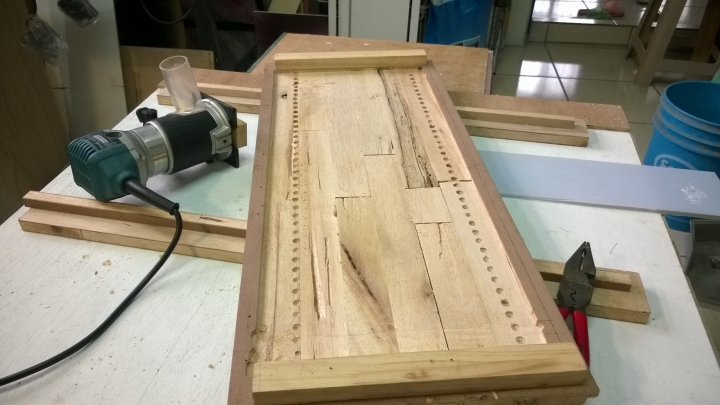

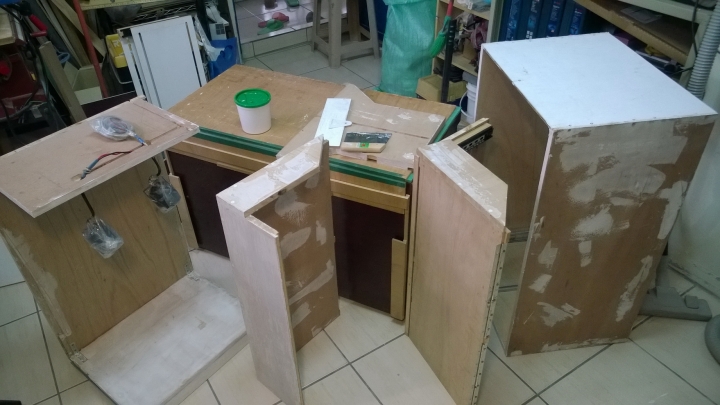

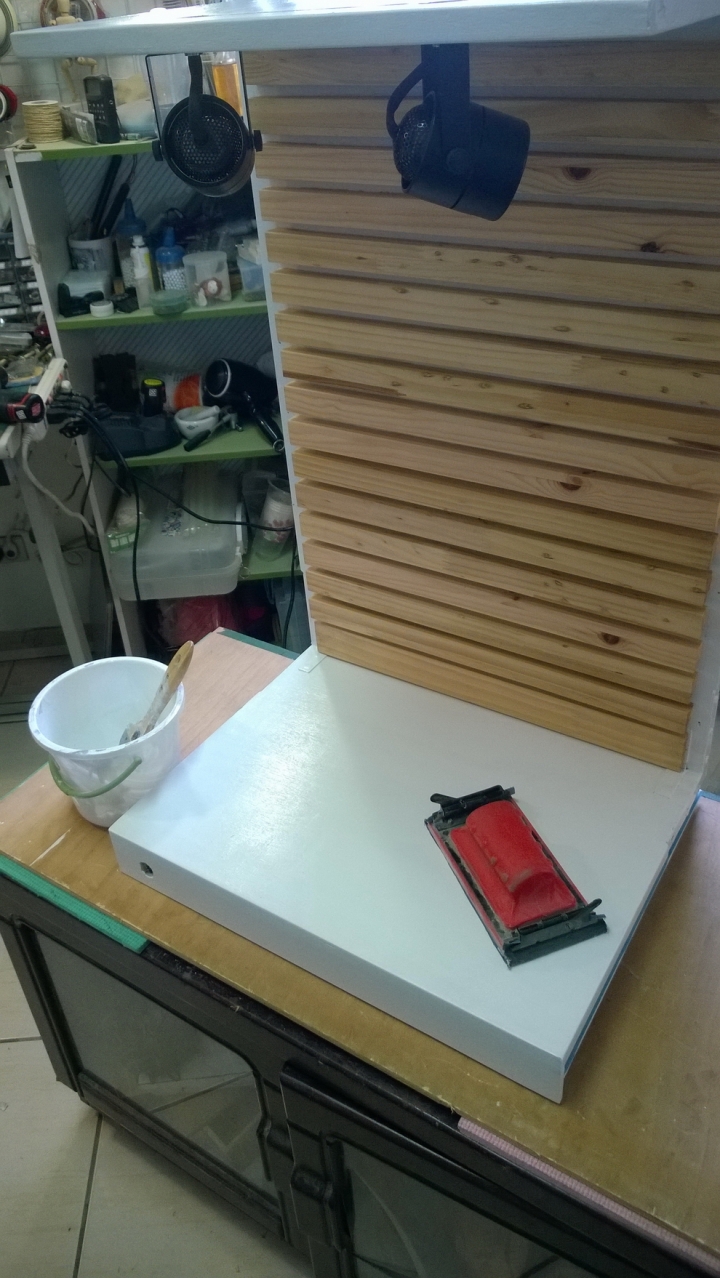

上披土、打磨、上披土、打磨、上披土、打磨......
DIY伸縮增強櫃
DIY伸縮增強櫃


26.

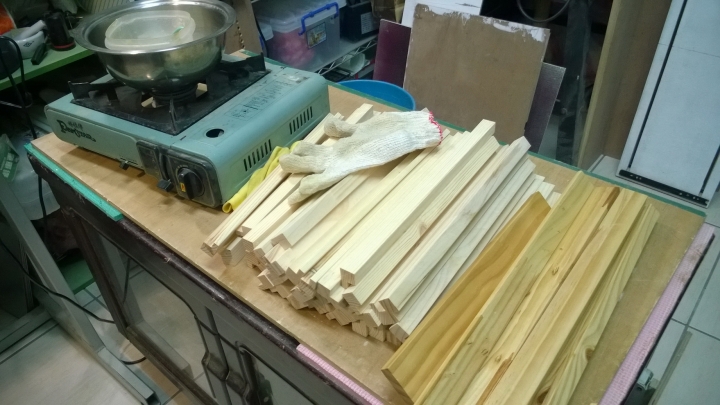

開火煮水,將槽板推上健康無毒的蜂蠟。
DIY伸縮增強櫃


27.

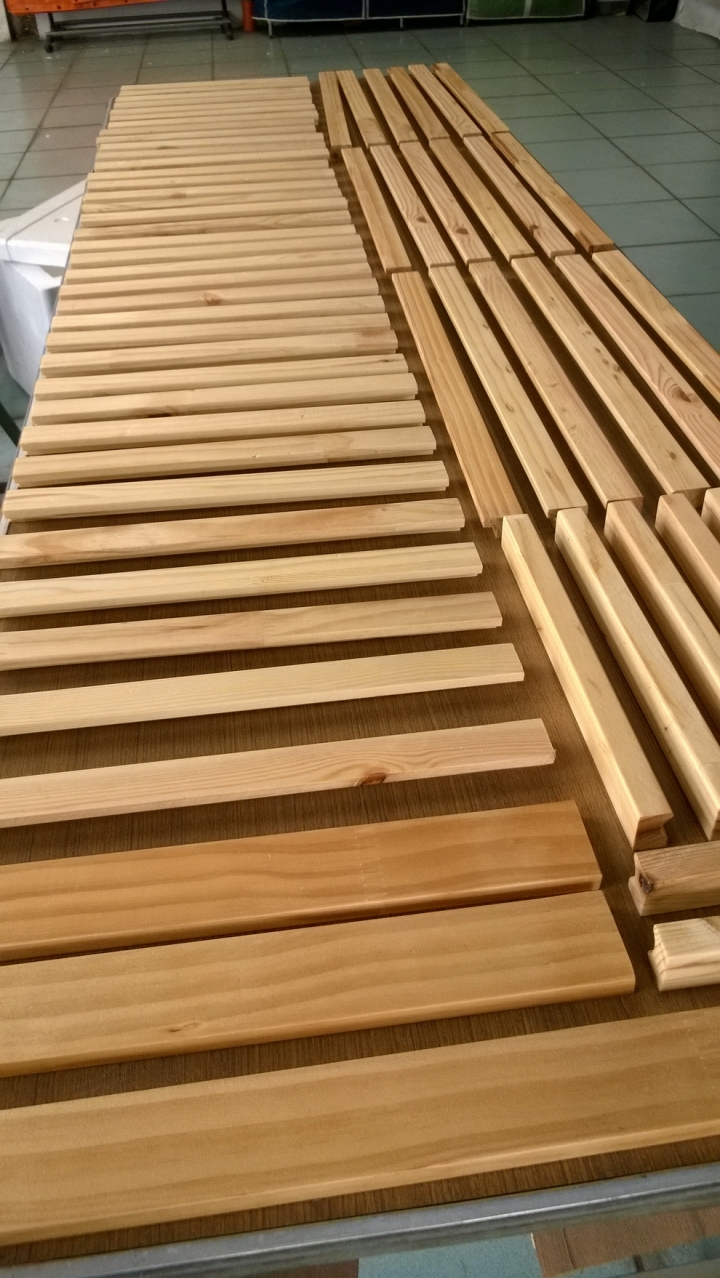

亞麻仁油乾燥需要時間,一整片擺下來還挺有那麼一回事的感覺。
DIY伸縮增強櫃


28.
一波多折。當初設計有缺陷,右扇太重彈簧推不開,最後只好硬著頭皮重新拆掉右門,再花時間進行減重計畫。
DIY伸縮增強櫃


29.

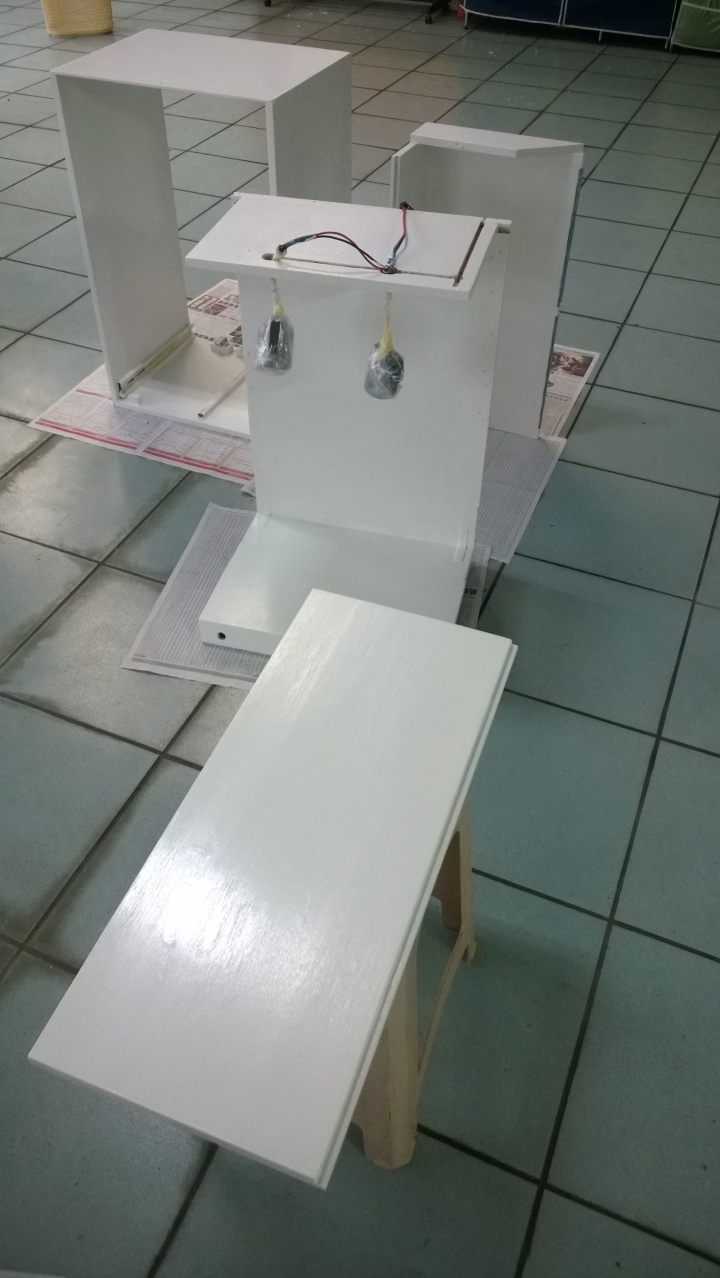

上漆、風乾、再上漆、再風乾......
DIY伸縮增強櫃


30.

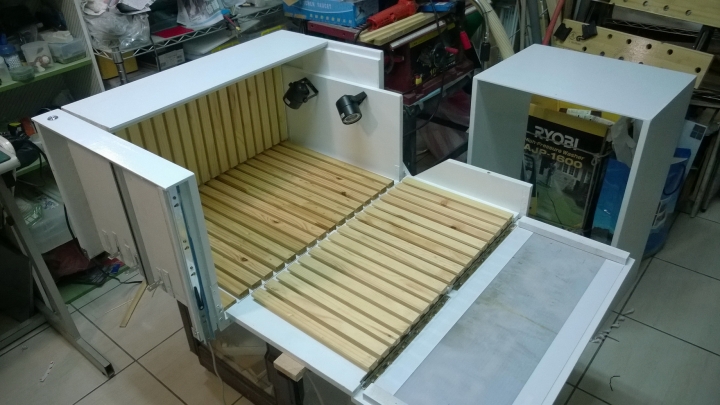

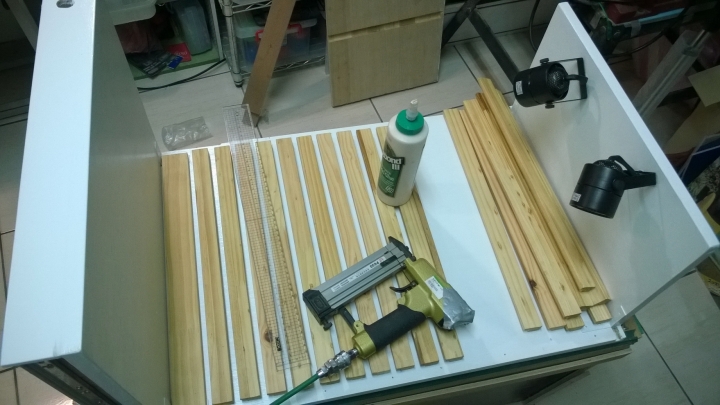

組合槽板。事情發展到這邊也算是衝過撞牆期了,開始越來越有信心可以完工,不然前面真的是做到心力交瘁,很想放把火燒掉算了......
DIY伸縮增強櫃


31.
用更細的砂紙輕輕打磨表面,重新補漆,讓視線第一眼接觸的地方可以更平更亮。
DIY伸縮增強櫃


32.
安裝鎖頭及補強零件。
DIY伸縮增強櫃


33.
安裝右扇側拉書報架,這片門重做好多次......
DIY伸縮增強櫃


34.

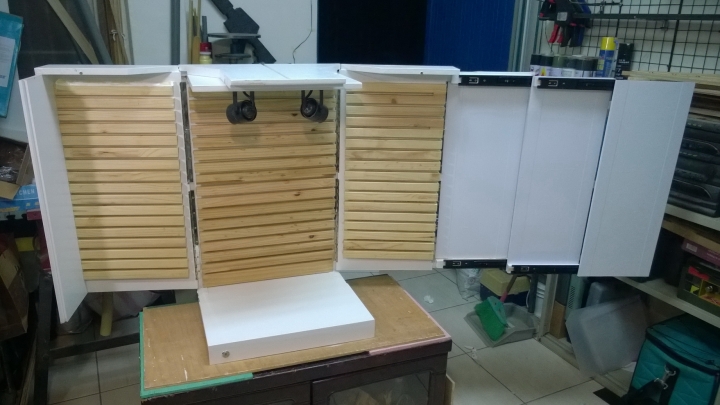

OK!可以準備慶功了!
這天是三年一次的評鑑剛結束,但是櫃子接近完工的喜悅遠遠勝過擺脫評鑑。
DIY伸縮增強櫃
DIY伸縮增強櫃


35.

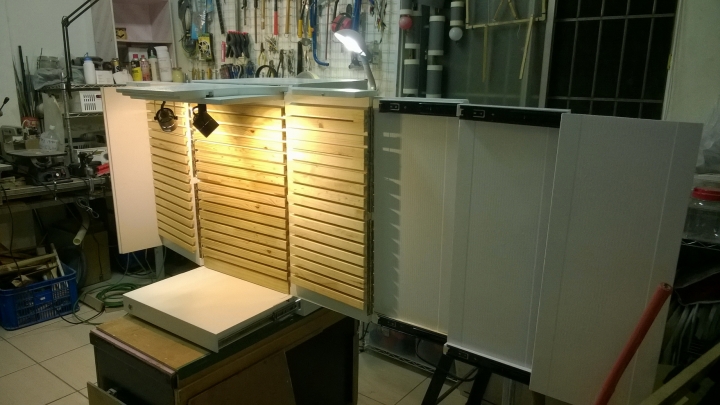

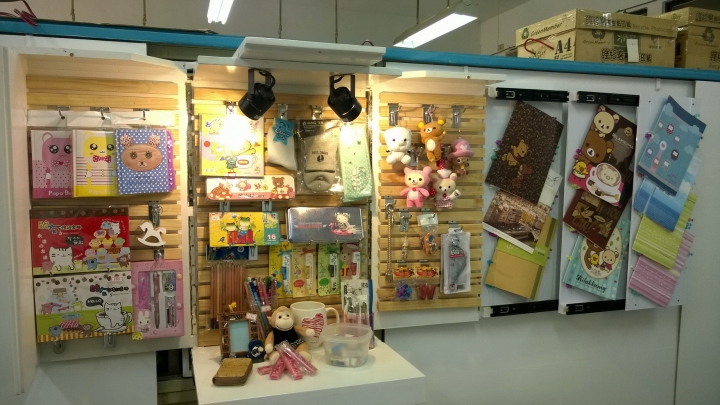

打燈!!增強禮物精品化,感覺還不錯! :D
DIY伸縮增強櫃


36.

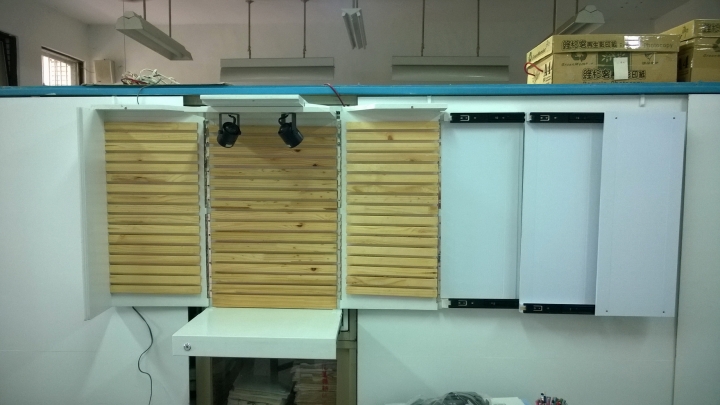

折騰好一段時間,終於可以搬到學校了。心情很複雜......
DIY伸縮增強櫃

37.
雖然自動展開的部分仍然有缺陷不甚理想,但已經顧不了這麼多了!再拖下去學生都要畢業啦~
DIY伸縮增強櫃


38.

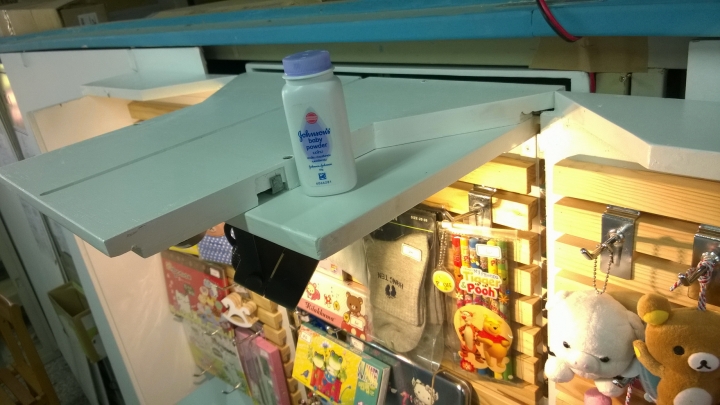

爽身粉,不管用於皮膚沾黏或是漆面沾黏,一樣有極佳效果!哈哈~
我用的是白色全光水性漆,有加水稀釋後分層刷上,但是風乾一個星期還是黏,不知道為什麼。
PS. 至今完工已經半年了,不知道是教室溫度較高的影響還是什麼原因,漆面仍然會沾黏,好想磨掉重新刷平光水性漆算了
DIY伸縮增強櫃


39.
終於等到這一天。
從無到有,花了近兩年構思、近兩個月製圖、近百小時工時。
值得!
DIY伸縮增強櫃


40.

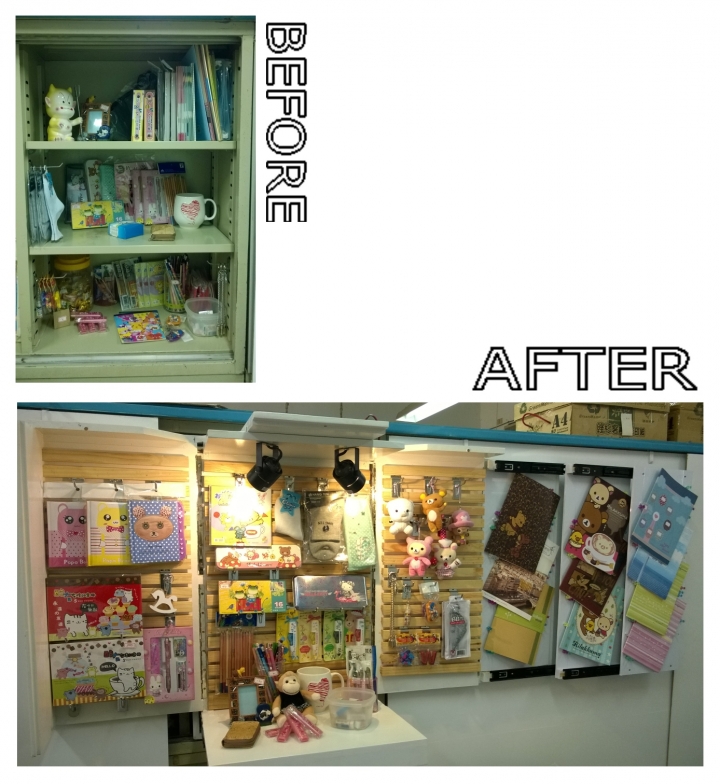

進化後的禮物櫃改善很多缺點,所有禮物可以平坦地呈現在學生面前,沒有過高、過深或看不到的問題,而且擺放數量也大大增加,質感也大幅提升!
盡在不言中。
DIY伸縮增強櫃




最後,不能免俗的還是要來個價值回顧。
木材 2523
燈座300
LED燈泡 850
鯊魚夾 130
絞鍊 480
彈簧 200
拍拍手 60
滑軌 640
角鐵 150
漆 150
鎖頭 50
......
(以下省略,反正材料大約7000)
DIY精神 無價


2014-10-07 15:24 發佈
文章關鍵字 DIY伸縮增強櫃
嗯,DIY精神無價!!

看完內容.看完影片!!

超屌DER!!!

相信你的學生一定都會期待櫃子打開的一瞬間!!!
當然你在學生後面就是得意的笑!!!

心中的OS:讚嘆吧!!屁孩

哈哈哈!!

謝謝分享
白色漆面會黏黏的?是用油性漆嗎?
之前家裡一些室內的木器有時候會選擇用半光或者平光的水性水泥漆粉刷~基本上沒遇到過什麼黏黏的情況。

不過話說回來~現在小孩越來越難伺候了吧@@
實在是太有心、太有巧思了
身為一個職業產品設計師 我只能給你

漆面會沾黏 我猜是因為松香水比例過高 (你是用油漆吧?)
味道應該會殘留一陣子
適當的油漆稀釋的比例 職業的噴漆廠 都用黏度計或黏度杯測試
簡單一點的做法 可以用竹筷浸入漆中拉起 拉高一點卻不斷線就是太稠
很快就型成一點一點滴下 就是太稀
離桶 20~30公分會流成一直線而不單滴的程度 通常接近適當

謝謝你! 讓我看到DIY的精神....排除萬難....
WOW~!! 真的是超強的
而且您的工作間看起來好專業!
真的很棒,看完您的作品後,原本有點怠惰的木工魂又重新燃燒了起來
強!!!!!!!!!
happymonkey wrote:
新手第一次發文,還請...(恕刪)
saiyan123 wrote:
嗯,DIY精神無價!...(恕刪)

黑阿,我原本也期望櫃子展開來的瞬間可以聽到大家"哇~~"的驚呼聲,結果不知道是這批小鬼反應比較慢還是怎樣,首映會的時候場面超冷淡,超難過的阿!
反倒是其他人跑來參觀比較有回饋,哈哈~


goalieapache wrote:
白色漆面會黏黏的?是...(恕刪)

哈哈其實這批學生還算乖,所以會讓我想要趕在畢業前把禮物櫃做出來。只是不知道他們會記多久就是了~



mmx0917 wrote:
實在是太有心、太有巧...(恕刪)

謝謝您的鼓勵!有產品設計師的肯定真是令人開心!! :D
我是用白色全光型水性水泥漆加水稀釋後分四次粉刷,不知道是不是漆本身的問題導致表面沾黏,還是我刷太厚了。



eyedeco wrote:
謝謝你! 讓我看到...(恕刪)

zxcvb8125 wrote:
真的很棒,看完您的作...(恕刪)

海菜-海菜 wrote:
強!!!!!!!!!...(恕刪)

謝謝大家的肯定,小弟我對木工都僅止於自己胡亂嘗試,很多基本功都還沒接觸過,希望大家不吝多多指教! :D



weiyichiu wrote:
WOW~!! 真的是...(恕刪)

喔很簡單~
首先找一面牆,趁家人不注意的時候卯起來把網架釘上去,然後把所有找得到的工具通通整齊掛上去,製造出看起來很專業的表面效度。接著就慢慢擴充領土,從一張桌子到兩張桌子,直到佔領所有房間就宣告成功啦!哈哈哈~
你好棒!!
DIY的樂趣就是自己沒學過木工,但是亂搞還可以做出成品
那感覺真的很棒
如果可以讓孩子們一同加入
我相信他們會有個更棒的回憶
當然前提~~安全第一
