懶手的3吋全音域迷宮DIY

JODO

JODO
個人積分：217分
文章編號：52485701

217分

樓主

2014-10-05 17:25

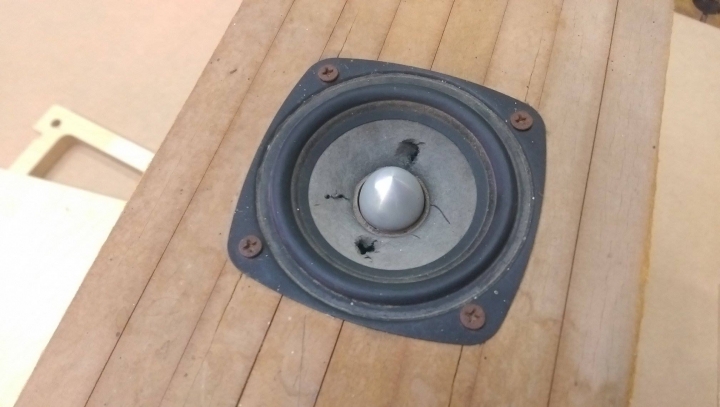

幾年前,買了幾對tb3的全音域單體,當時也搭配這單體,自己做了一對迷宮音箱搭配桌機使用,一轉眼也好幾年了,單體也被兒子戳的破破爛爛的,今天就把修正版做出來好了,之前單體還庫存兩對,剛好可以搭配...

懶手的3吋全音域迷宮DIY

設計圖

使用的刀具

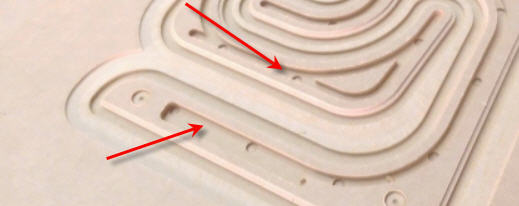

先把加工模板做出來...

懶手的3吋全音域迷宮DIY

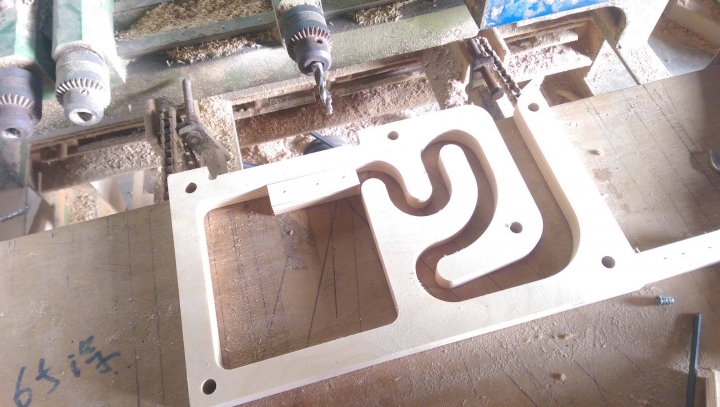

中間的曲線板

鑽孔

切斷

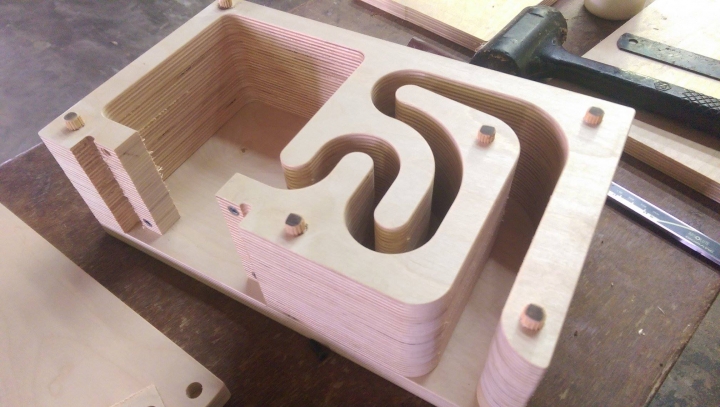

組立

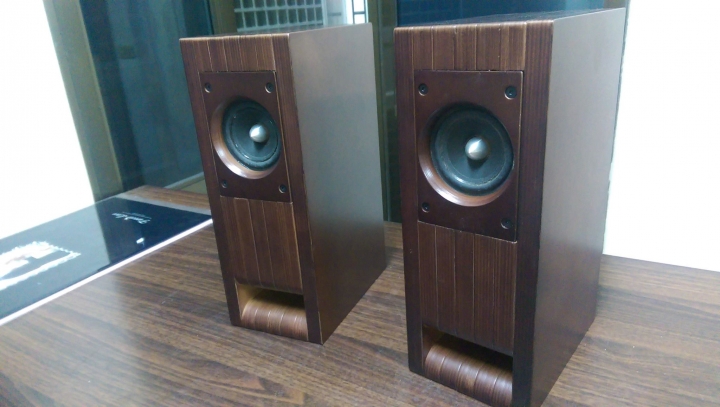

完成

這次使用的樺木夾板來做音箱,音色如何,其實也要聽了才知道,不過個人還是比較喜歡用便宜又好加工密集板來做迷宮箱,音質上也較穩定...

或許有人會有疑問,怎才一個音箱,其實小弟PO文的當下,還正在趕工另外一對半,怕凸槌,先做一個試試...

懶手的3吋全音域迷宮DIY

音箱塗裝與擴大機幾經波折,終於可以裝上單體完工了...

懶手的3吋全音域迷宮DIY

謝謝收看!!
