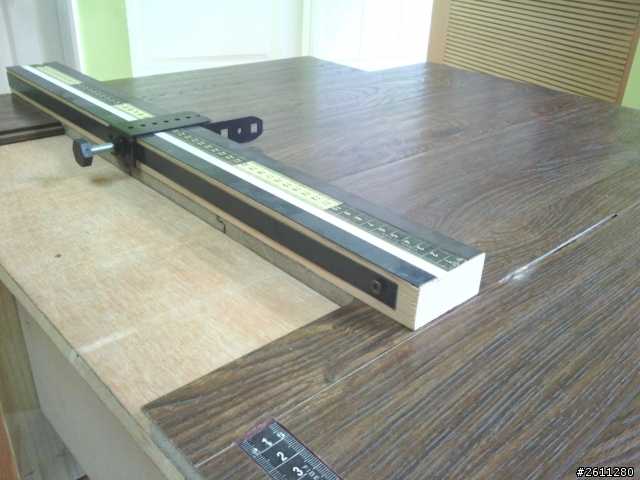

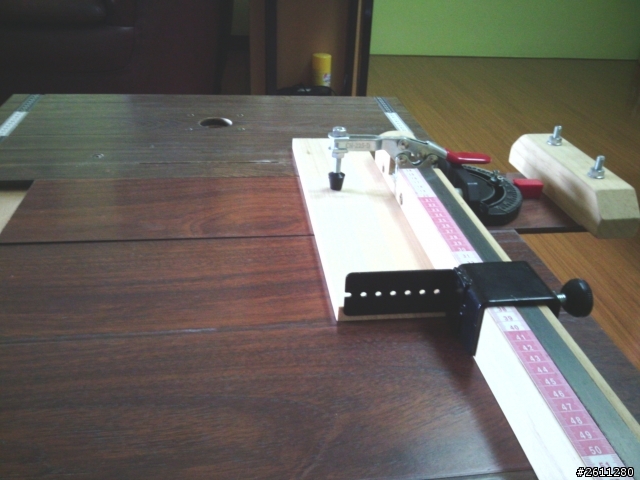

昨天PO了一篇有關鋸台角度規在使用上的疑慮...今天參考了網友分享的網頁,做個改造運用!在角度規上增加一條檔桿,並製作一個擋料器,同時在檔桿上安置一具快速夾鉗,當工作物為短料時,可運用快速夾鉗將工作物緊定,如圖一,若工作物較長時,除可以快速夾鉗緊定,亦同時藉擋料器倚靠,增加穩定性,如圖二(擋料器剛焊接好,尚未噴漆,有點醜)!

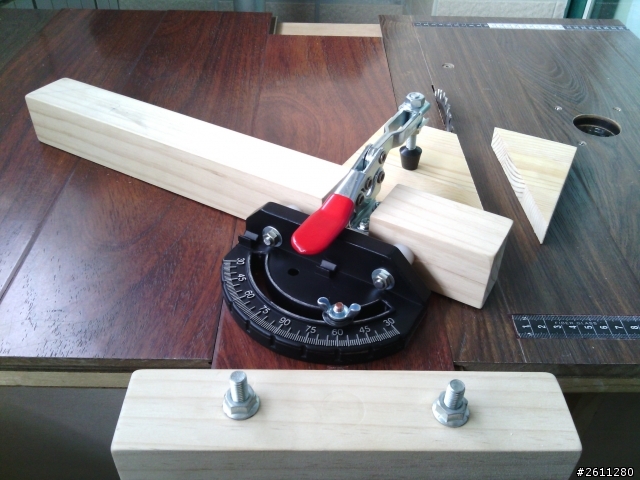

圖三為短料60度試切,穩定性及準確度均良好!
鋸台角度規改造篇

2013-11-26 16:54 發佈

文章關鍵字鋸台角度改造篇

ppl650827

ppl650827
個人積分：52分
文章編號：47413922

52分

2樓

2013-11-26 17:04

yang4752 wrote:
昨天PO了一篇有關鋸...(恕刪)

請教大大這種角度規要去那找才有賣呢謝謝

yang4752

yang4752
個人積分：252分
文章編號：47414687

252分

樓主

2013-11-26 17:42

你可到木工工具行或工具五金行去買

thinkonly

thinkonly
個人積分：22分
文章編號：47419031

22分

4樓

2013-11-26 22:09

拍賣有打關鍵字(分度盤)
要價650大洋

yang4752

yang4752
個人積分：252分
文章編號：48625887

252分

樓主

2014-02-11 14:33

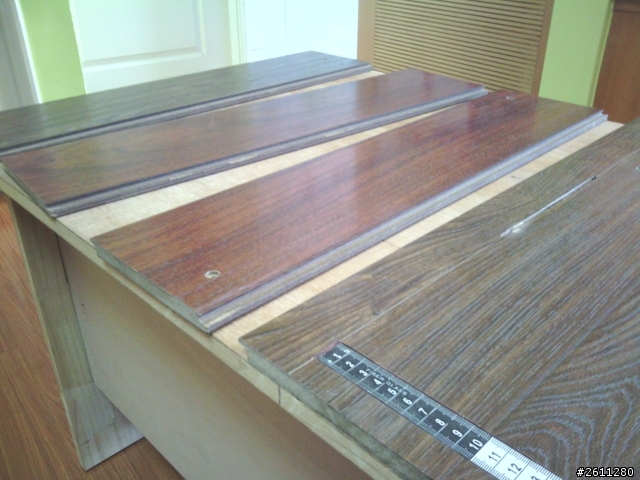

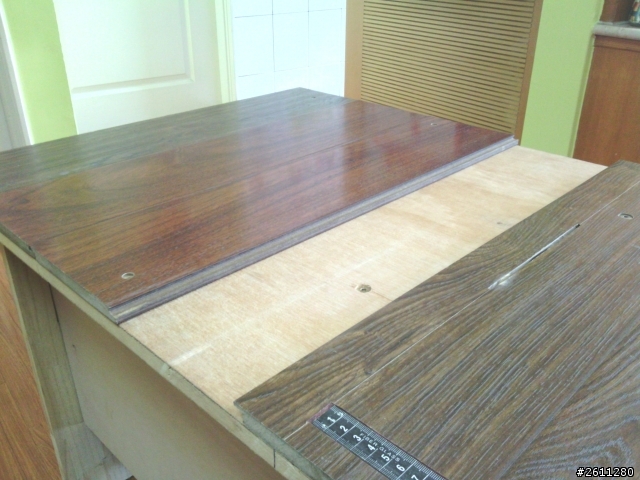

利用木地板在製程中精密機具切割的精準性，用來製作鋸台的推板，由於尺寸對稱，可不需耗費太大精神就可抓取角度並定位，輕鬆完成準確度精良的鋸台！如圖一.二

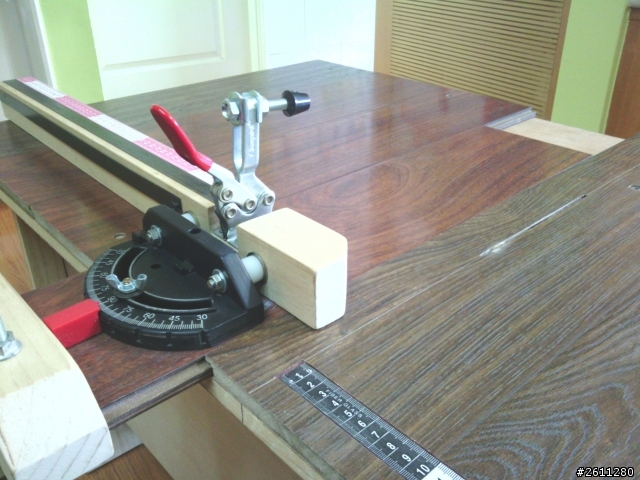

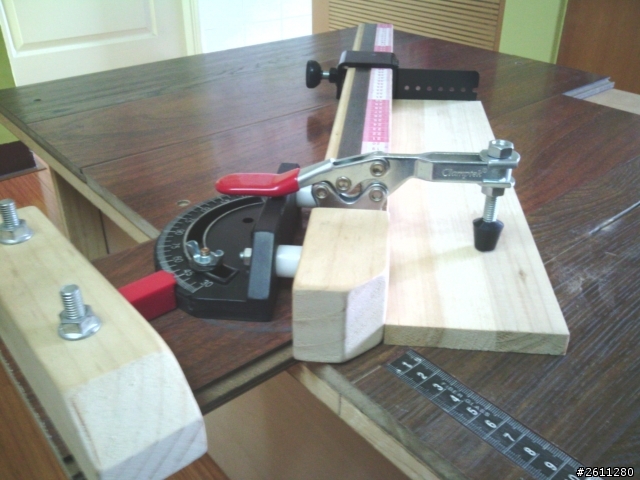

市售角度規由於倚靠面短，又無緊定功能，切割作業工作物易滑動移位，可利用角木延長倚靠面，於角木上裝置擋料器(自製)與快速夾鉗並貼上尺標，擋料器除可利用尺標定位，亦可作為工作物倚擋之用，而快速夾鉗緊定工作物，強化穩定性，切割過程安全又精準！分享予各位同好參酌~如圖三.四.五.六.七.八
