討論群組

2

置物櫃製作的一些疑問

enjoy3688x
個人積分：8分
文章編號：47398214

8分

樓主

2013-11-25 21:23

最近想DIY製作一個類似9宮格的有門的置物櫃，參考了自己服務的醫院裡既有的置物櫃作法，但好多地方想問問板上的各位大大.....

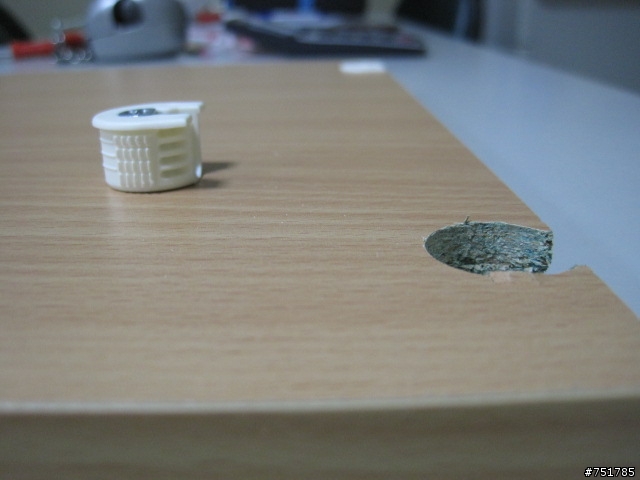

問題1.請問圖片1跟2的白色東西叫什麼名字？
問題2.要用什麼工具跟什麼刀下去挖孔？刀具尺寸？
問題3.挖孔的中心點距離木板邊幾mm？

置物櫃製作的一些疑問

置物櫃製作的一些疑問

置物櫃製作的一些疑問

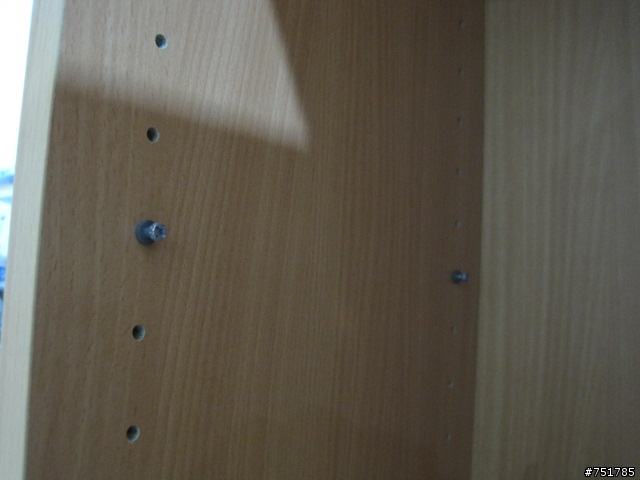

問題4.請問圖片上的小洞要用什麼工具跟什麼刀下去挖？刀具尺寸？
置物櫃製作的一些疑問

置物櫃製作的一些疑問

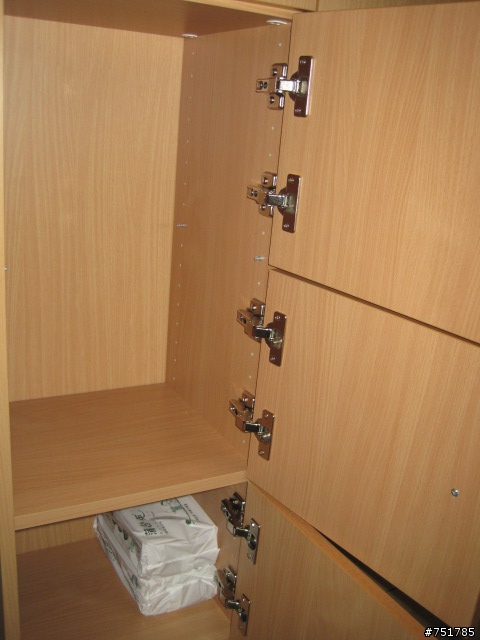

問題5.請問圖片上西德鉸鍊的孔要挖多大？中心點距離木板邊緣幾mm？
置物櫃製作的一些疑問

置物櫃製作的一些疑問

問題有點多，感謝大大不吝嗇回答

2013-11-25 21:23 發佈

文章關鍵字置物櫃疑問

fg505985

fg505985
個人積分：162分
文章編號：47398842

162分

2樓

2013-11-25 21:53

enjoy3688x wrote:
西德鉸鍊的孔要挖多大？

35mm

konnia

konnia
個人積分：265分
文章編號：47399212

265分

3樓

2013-11-25 22:11

你好
圖片上秀的應該是一般系統櫃的標準
請搜尋"LR32"的系統櫃打孔相關資料
基本上孔都是5MM的規格，不過個人喜好也是可以變的
例如可以換成銅珠之類的
LR32意思是說各個孔的中心點距離都是32MM
以符合一些鉸鍊的安裝
那孔到板邊的距離也有規範，沒記錯的話是37MM
有規範的東西通常都可以買到治具
所以其實最快的方法就是買一個治具然後直接鑽孔

enjoy3688x wrote:
最近想DIY製作一個...(恕刪)

bigdog_pp
個人積分：83分
文章編號：47400165

83分

4樓

2013-11-25 22:54

您上面所貼的圖片是系統櫃的做法
在工廠裏是用專門的機器加工的
做KD是方便運送至現場組裝
DIY 應該用DIY的做法
如依工廠的方法施工
可能會把自己弄死
板上會有許多達人教你其他的施工方法...

enjoy3688x
個人積分：8分
文章編號：47407242

8分

樓主

2013-11-26 11:18

感謝2F大大分享影片

enjoy3688x wrote:
最近想DIY製作一個...(恕刪)

enjoy3688x
個人積分：8分
文章編號：47407469

8分

樓主

2013-11-26 11:28

konnia wrote:
你好圖片上秀的應該是...(恕刪)

感謝大大告知這些知識，另外請問大大知道那個白白的東西叫什麼名字嗎？要挖多大的孔呢？

konnia wrote:
你好圖片上秀的應該是...(恕刪)

葫蘆水電工

葫蘆水電工
個人積分：0分
文章編號：47591712

0分

7樓

2013-12-06 22:43

白色的那個叫做"固格"
依不同規格大小來挖
而且技巧不熟練會挖得很醜

chris0316
個人積分：1105分
文章編號：47595426

1105分

8樓

2013-12-07 9:08

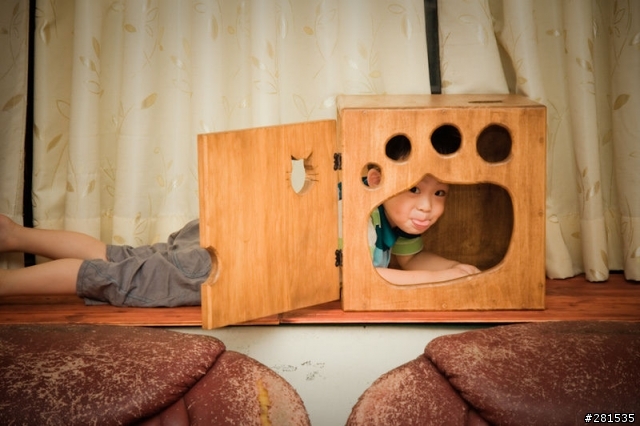

會介意多花點錢用松木板來製做嗎?

松木板是實木，門板絞鏈可以用一般的上螺絲的腳鏈來做，就不用挖那35mm的洞。
(門片黑黑那兩個是絞鏈)

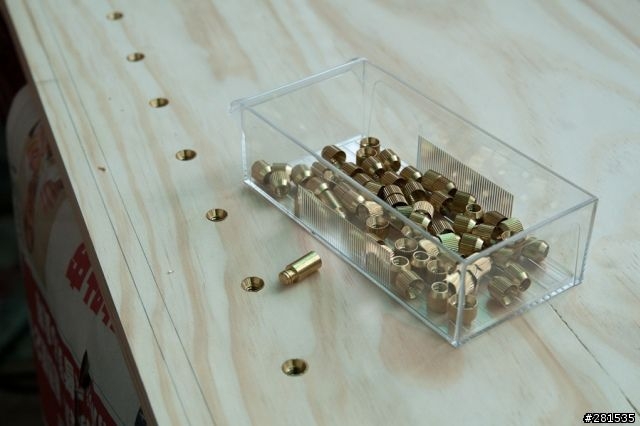

您問題三。挖孔的只要買一支80元的銅珠刀，實木也較好挖，電鑽夾銅珠刀挖了洞直接塞母銅珠上去就好。

新手施做上我覺得會比用這系統櫃的板子單純。

enjoy3688x wrote:
最近想DIY製作一個...(恕刪)

涂拔瘋木工 https://www.facebook.com/tupawood/

enjoy3688x
個人積分：8分
文章編號：47599928

8分

樓主

2013-12-07 16:47

感謝大大告知
一開始也不知道那是系統櫃的作法
以為只要買個刀具挖挖洞就可以自行DIY
原來一切都是電腦下去挖的
因為想做九宮格的櫥櫃
每一個櫥櫃都要有門
中間的隔板不知要怎麼固定死
剛好看到人家這種作法
才想問問看怎麼做
還是感謝大大告知喔！

vil

vil
個人積分：100分
文章編號：47619671

100分

10樓

2013-12-09 8:44

1 圓木榫
2 斜孔請參考路達桌那篇
3 要簡單一點的就小L鐵
