假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

wenxiao

wenxiao
個人積分：34分
文章編號：46224861

34分

樓主

2013-09-19 10:24

服役了將近10年的B&D充電電鑽，電池續電力也衰落很多，充飽電只能鎖個10來顆的螺絲......

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

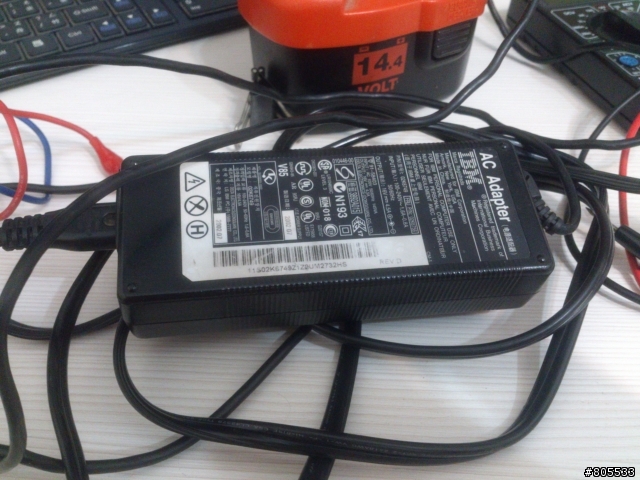

從倉庫裡面找到一顆IBM X24的變壓器，變壓器的電壓16V，電流4.5A。就來試試看吧....
假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

先測試一下，結果可以順利驅動電鑽，就這樣改吧.....

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

解體來看一下怎麼接線，看來可以利用原本充電器接頭的位置
假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

OK，是公規的接頭

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

又很幸運的從倉庫翻出一個規格剛好的接頭
假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

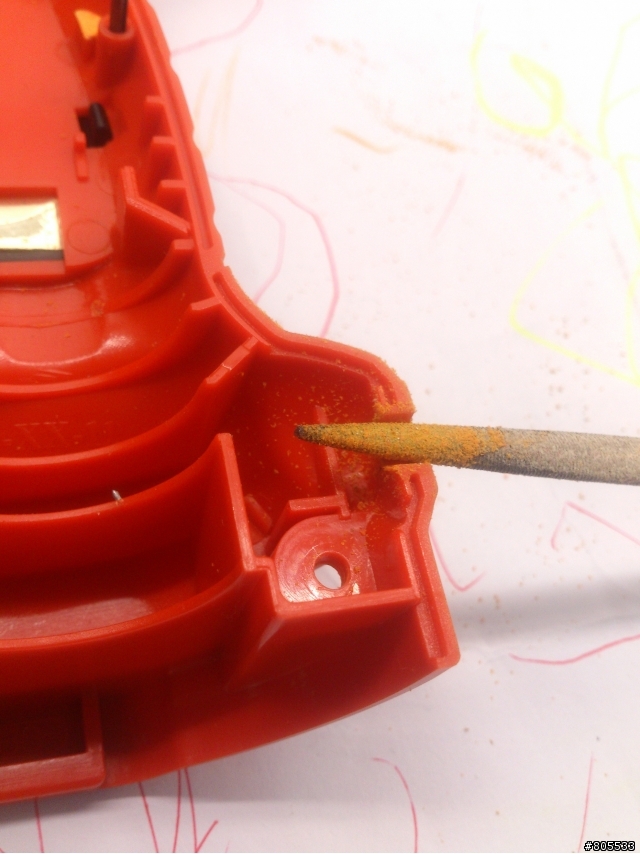

屁屁孔不夠大，用圓銼擴孔..
假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

焊上電線，請忽略像狗啃般的焊點......

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

再度合體，以後工作時候屁股後面就多了一根尾巴了.......

假日胡搞木工-當B&D充電電鑽碰上IBM變壓器

2013-09-19 10:24 發佈

文章關鍵字木工 B&D 變壓器電鑽 IBM

ygyg

ygyg
個人積分：9分
文章編號：46225138

9分

2樓

2013-09-19 10:45

這組年代久遠的變壓器
輸出功率
16V * 4.5A 打完折後約60W
還是有點弱機

建議找一顆新的機車電瓶
7AH 大約5-6百元
保證力道足夠

至於改鋰電
沒有相關的門路
還是不建議玩

Rick07

Rick07
個人積分：72分
文章編號：46225179

72分

3樓

2013-09-19 10:47

wenxiao wrote:
服役了將近10年的B...(恕刪)

讚!!!

100分

這才是DIY的精神

goalieapache
個人積分：254分
文章編號：46227278

254分

4樓

2013-09-19 13:37

Cool~
我的牧科12V充電電鑽電池也差不多了.....不過我是打算拿壞掉的電池殼取出裡面的電池後改裝，以後買新電池就可以保留無線的便利~但是電池沒電的時候又可以拿有線的來接~

chung7

chung7
個人積分：4分
文章編號：46233338

4分

5樓

2013-09-19 23:31

ygyg wrote:
建議找一顆新的機車電瓶
7AH 大約5-6百元
保證力道足夠...(恕刪)

沒錯喔!我的12v B&D充電電鑽也是自己這樣改裝的喔!

bigdog_pp
個人積分：83分
文章編號：46236350

83分

6樓

2013-09-20 8:09

帶電池到光華商場，那裏有一兩家賣電池的專門店，
請他幫你換裡面的電池就好了
電動工具、刮鬍刀...裡面的電池都可換

大野狼
個人積分：4630分
文章編號：46278687

4630分

7樓

2013-09-23 9:46

wenxiao wrote:
從倉庫裡面找到一顆IBM X24的變壓器，變壓器的電壓16V，電流4.5A

不夠力啦 !
起子機電流都在10Amp上下, 如樓上說的直接用12V/7AH電瓶,我也都是這樣改!
