請教這種凹槽如何挖

s9510856

s9510856
個人積分：45分
文章編號：44955767

45分

樓主

2013-07-13 22:05

請教一下各位前輩:

如果我想要挖這樣子的卡榫，是要用哪一種修邊機刀具來做呢??

請教這種凹槽如何挖

另外這張圖中間有個螺母，這要怎麼固定進去的阿?

2013-07-13 22:05 發佈

文章關鍵字凹槽

chris0316

chris0316
個人積分：1105分
文章編號：44966459

1105分

2樓

2013-07-14 16:59

你是要重做一隻嗎?

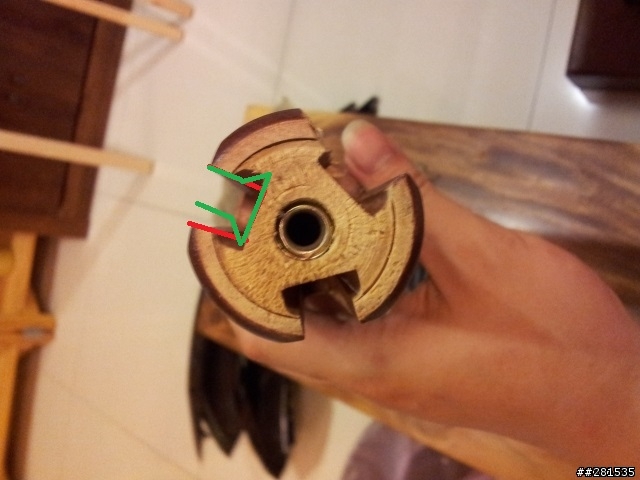

重做可以用直刀先清空(紅色)
左右兩側再用鳩尾榫刀各清一次就好(綠色)
較麻煩的是那是圓棒，要想法子固定，讓修邊機可以靠著修

//你圖中那個不知道是不是特殊刀具? 因為我網拍找不到類似的

中間那個母螺絲蠻常見的，
但我不懂，
這會有人出來回答

s9510856 wrote:
請教一下各位前輩:如...(恕刪)

涂拔瘋木工 https://www.facebook.com/tupawood/

konnia

konnia
個人積分：265分
文章編號：44967084

265分

3樓

2013-07-14 17:55

chris0316 wrote:
你是要重做一隻嗎?重...(恕刪)

之前看影片是這樣做的
先用螺絲把那個螺母逼進去（鎖入或打入）
然後把螺絲退出來就可以了

至於那三個缺口應該可以用直刀跟T型刀就可以打出來
不過可能要先做一個v字型的承載台，不然圓棍容易跑

bigdog_pp

bigdog_pp
個人積分：83分
文章編號：44968042

83分

4樓

2013-07-14 19:25

凹槽的處理看工廠的設備
1.一般來說會向刀具商訂製成型刀，然後用治具固定後銑切，依此方法轉120度再銑兩次。
2.先進一點的會用CNC木工車床，自動車桌腳、分度用成型刀銑溝，一次就解決。

另外那個螺絲稱為"內六角內外牙螺母"
使用方法為先鑽孔，再用六角板手將螺母鎖入木材中
如下圖：

s9510856

s9510856
個人積分：45分
文章編號：44972478

45分

樓主

2013-07-14 23:26

感謝!! 都忘了還有鳩尾榫可以用XDDDDD

只是這種凹槽要一次完工的話就比較傾向訂製刀具就對了...

chris0316 wrote:
你是要重做一隻嗎?重...(恕刪)

s9510856

s9510856
個人積分：45分
文章編號：44972519

45分

樓主

2013-07-14 23:27

我原本是想說先用鑽頭挖個洞以後再放個螺母進去用強力膠或者其他膠把它塞進去黏住...

只是感覺這樣做的話好像沒多久就會被轉起來了= =?

konnia wrote:
之前看影片是這樣做的...(恕刪)

s9510856

s9510856
個人積分：45分
文章編號：44972552

45分

樓主

2013-07-14 23:29

這種螺母不知道特力屋那種地方會賣嗎...?

感覺很少見的樣子XDD

前輩真的是見識廣闊這些小弟我都沒看過 Orz

bigdog_pp wrote:
凹槽的處理看工廠的設...(恕刪)

leroux

leroux
個人積分：0分
文章編號：44977803

0分

8樓

2013-07-15 10:47

應該是這個 T-Slot

s9510856 wrote:
請教一下各位前輩:如...(恕刪)

bigdog_pp

bigdog_pp
個人積分：83分
文章編號：44983317

83分

9樓

2013-07-15 15:48

s9510856 wrote:
這種螺母不知道特力...(恕刪)

這種東西一般都是工廠在用
特力屋可能沒有在賣
找賣傢俱五金的看看
一般在訂都是秤斤在買，5000個或10000個起跳。
如果數量不多M6螺母可送幾個給你
需要再私訊給我...

webapp

webapp
個人積分：115分
文章編號：45055391

115分

10樓

2013-07-19 1:20

這種內外牙我也是打電話到台南或高雄螺絲廠,請他們賣小量給我,每次大約買100顆或2,3百顆
若直徑較小的好像就沒有內六角,若沒記錯的話曾經在環河南路的螺絲店買到過(那裡只有二家螺絲店,很好找),但他只賣直徑較小的,也較短

若直徑大一點,或需要長一點我是向工廠買的,有內六角的話,比較好操作,建議用手操作,不要用電動起子,常會弄壞,至於洞要鑽多大,除了跟它尺寸有關之外,也要看您木頭硬不硬,若太軟(如松木,檜木)就讚小1mm, 若硬木就鑽剛好,自己試1,2次就知道要鑽多大了
