但是聲音過於吵雜，用分貝機測試都快飆到94分貝
時常在網路上看見各位先進的集塵設備，
每個作品都有自己的特色，
不禁手癢也想做出一個集塵設備，

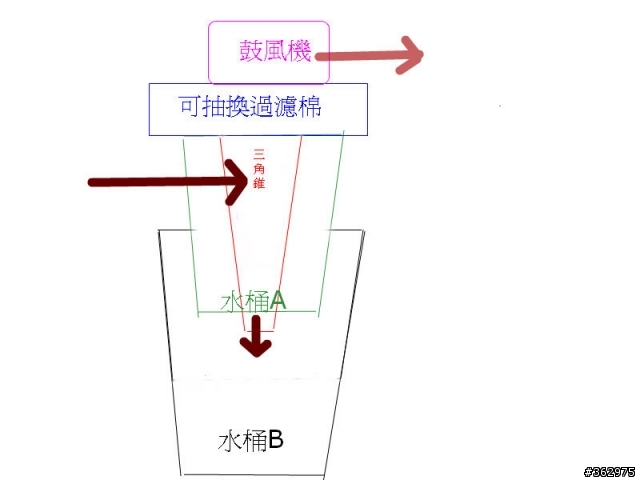

我先畫個簡圖，說明這個鼓風機改造的集塵機工作原理，
畫得不好，請見諒
棕色箭頭就是含有大量木屑的空氣流動方向
透過管線進入水桶A，做出第一次過濾，
再進入三角錐，做出第二次過濾，
剩餘的木屑會透過藍色的過濾棉，做出最後一次的捕捉，
這時候從鼓風機吹出的空氣，就會是乾淨的。
而前兩次過濾的木屑會掉入水桶B，
卡在過濾棉的木屑，就要定時取出，用空氣噴槍清除。

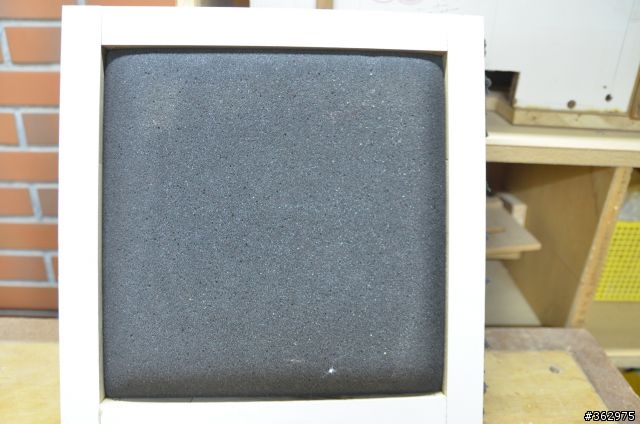

這就是過濾棉，
以抽換方式，定時抽出，以便清潔

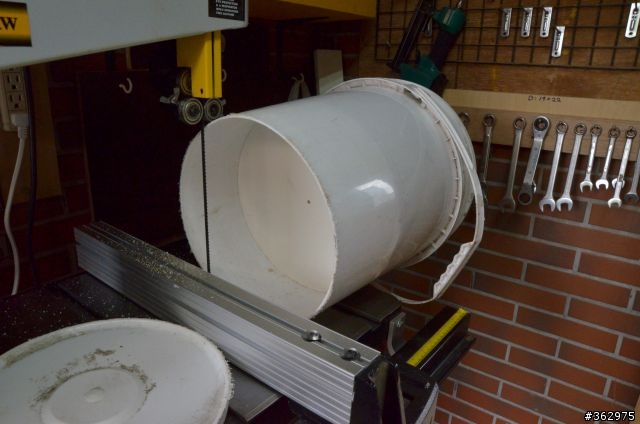

水桶A的底座挖空，讓木屑掉入水桶B

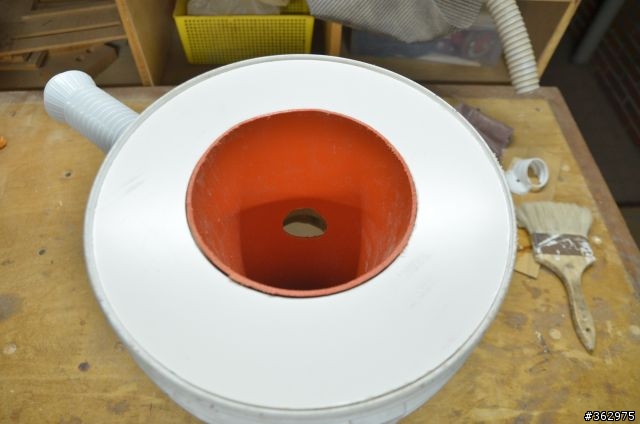

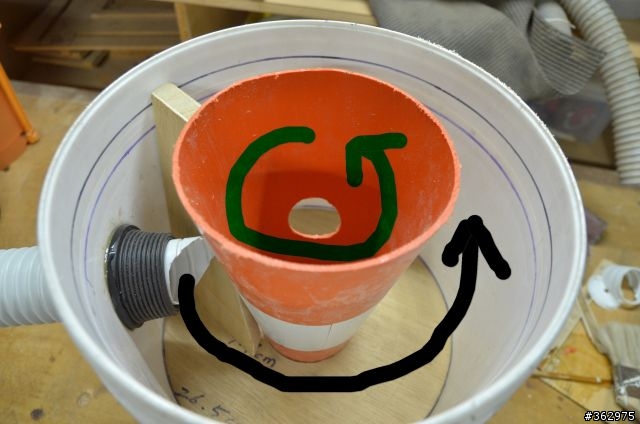

含有大量木屑的空氣透過管線進入水桶A
經過黑色箭頭流動方向，做出第一次過濾，
再進入三角錐，經過綠色箭頭流動方向，
做出第二次過濾，

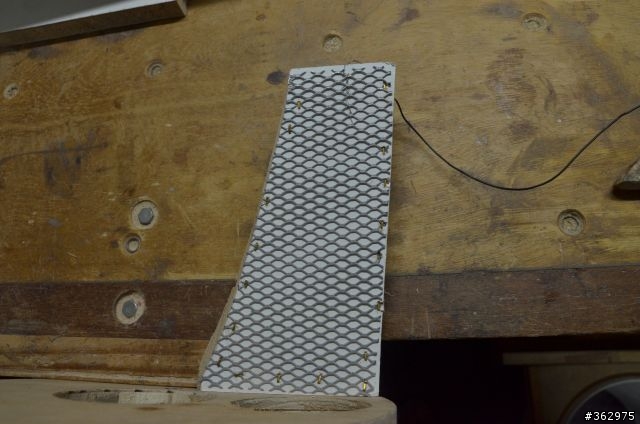

水桶A與三角錐之間的隔板，釘上金屬網，
因為擔心粉塵透過高速空氣與塑膠摩擦，產生靜電，
而靜電會累積，除了工安考量(塵爆)以外，
靜電會讓木屑附著於塑膠桶內，
所以金屬網就是收集空氣靜電，再透過導線，導入牆壁預先準備的鋼釘，
消除靜電。

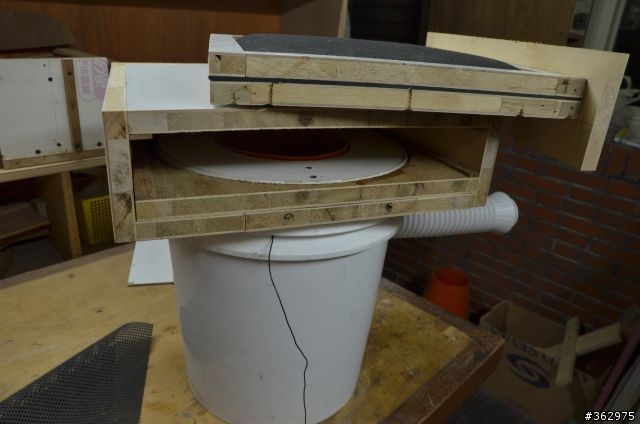

水桶A蓋上隔間，僅露出三角錐，如此一來，讓空氣進入過濾棉，做第三次過濾。
黑色的是靜電消除地線
經過三次過濾後，剩下的空氣（已經很乾淨了），會透過鼓風機排出，(馬力1/4HP)

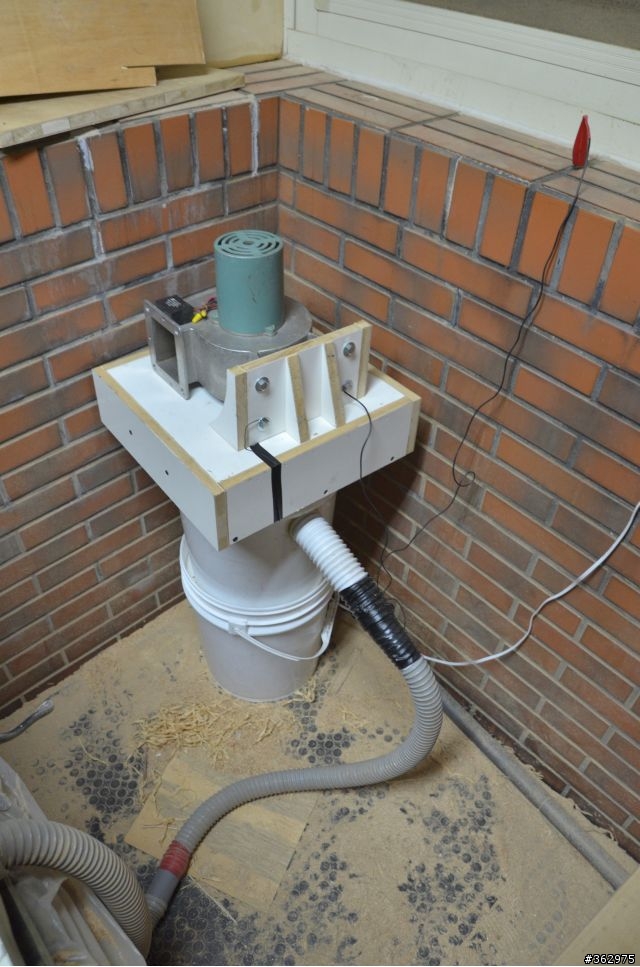

水桶A、水桶B、馬達、過濾棉上下合體，取代之前的吸塵器。
右邊的鱷魚夾就是靜電消除地線。
後續～

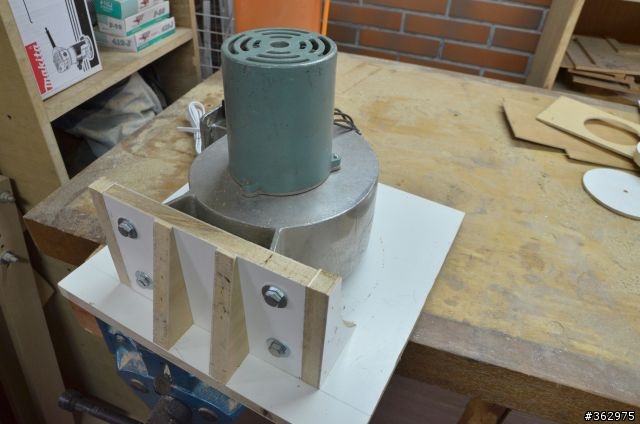

很久以前，我在某街挖寶時，看到這台鼓風機，
當時興起一個念頭，買下他，
距離完成這項工作，長達1年，好久啊～
雖然我事後測量噪音值，75分貝，
跟94分貝只差20而已，
但是這20分貝對於耳朵的負擔卻有很大差距。
我很難忍受94分貝吸塵器 + 桌鋸機的巨大噪音，雙重帶來的折磨。
我想我的鄰居也忍得很辛苦吧。
說到桌鋸機，貓狗之家的大哥，做了一台桌鋸機，
好馬達！我相信那台機器噪音一定很低，
我覺得我有一天也會自己做一台桌鋸機，
再請大家拭目以待。
謝謝～
