加拿大 木工專家教學 好棒的治具 sketchup 簡單畫3D

http://woodgears.ca/
用chrome瀏覽器看可以自動翻譯中文喔,建議使用他的東西要用這瀏覽器,不然ie會有很多製作木工困擾
站長是加拿大人,加拿大 最多說英語,少數法語!

http://woodgears.ca/pantorouter/index.html
好喜歡這組治具,也許未來考慮花錢購買設計圖,因製作順序是圖片,可能到時要找翻譯
18美金*30=540台幣

http://woodgears.ca/sketchup/index.html
這套比CAD簡單3D軟體,google開發,所幸不需花錢買,先看視頻教學,有繁中
免費:網路上找的到,連不會畫圖的人也會,有點類似玩模擬建設遊戲一樣

http://woodgears.ca/bigprint/index.html
大型準確1:1打印軟件,輸入某部件的實際長度後,可直接1:1放大設計圖,直接A4列印剪貼在木材上就開始線鋸機切割,英文版,有試用版測試系統可不可以裝
22美金*30=660台幣

http://woodgears.ca/gear/index.html
齒輪模版,很值得購買,不過目前實用性不高,英文版
26美金*30=780台幣,有試用版測試系統可不可以裝

http://woodgears.ca/stencil/index.html
文字模版1:1放大打印,有什麼字想用的可以直接打完放大,不用手畫半天了,英文版
22美金*30=660台幣,有試用版測試系統可不可以裝

對英文軟件有困擾的,找到CXA中文化程式,簡單易上手翻譯

雖我是新手,連工具都還沒碰過,但是我對那組治具真 情有獨鍾
本來就很喜歡這種設計創意,可惜以前只能用塑膠來想像,但不知怎麼創作
後來發現(鐵材又硬又貴、塑膠要開模、樹脂要堆臘)就作罷,現在可用木頭直接實現!
對櫥櫃、桌椅沒興趣~ 對創作好用的治具真的有很大的興趣!

最主要是,他的設計圖都是1:1,採sketchUp軟件,畢竟我手工繪畫差
唯一要注意的是 路達 每個廠牌有不同的弧形
您只要買下來列印出來貼上去線鋸機切好組裝,就差不多了

依學習順序是:先學sketchup,後學CXA中文化,若這兩個免錢都學不會,不如省錢!
其次買軟件把他中文化後,最後再買他的設計圖來開始操作!
當然大家也可以找幾個志同道合的朋友一起組團均攤費用,研究一下~
看誰要負責哪一個部分之類的~互相交流學習!

我發誓若真的去學木工,一定要製作出這個東西~
正在考慮要不要跨過這一道門,水真的好深啊~
2013-05-01 9:44 發佈
這個木工頻道我也看很久了,
很多治具和作品, 真的都很棒
不過都是高階班的DIY水準了~~
電腦繪製齒輪的部分,
多年前我有找到免費軟體:eMachineShop

感謝大大~~~無私的提供~~
這些對我受益無窮
對SketchUp不是很熟悉,可以標註尺寸嗎?印象中沒有購買PRO版本的話要輸出圖面跟中繼檔案會有所限制.
如果對於2D以及三視圖有基本概念的話會建議用達梭的DraftSight,這個是免費的2D CAD軟體,可以不用上實威(SW台灣的代理)的網頁下載,直接在國外的官網下載免費的版本即可,基本上只是繪製2D圖面跟標註尺寸的話已經很夠用,而且就尺寸標註還有圖面列印出來這幾點我覺得應該比SketchUp實用.

lightningtrf wrote:
http://woo...(恕刪)



很棒的分享,受益良多。
goalieapache wrote:
對SketchUp不是很熟悉,可以標註尺寸嗎?(恕刪)


您好:
可標註公分和圖顏色,後續教學影片看到,免費版也沒關係,因不需輸出圖片,更不需要列印,除非您是創作者,要把檔案販售傳送給其他客戶使用,例如此作者

且原作者強調木工計畫都用SketchUp,若我們不用而另尋軟件,豈不是要重新設計?
用轉檔的方式,也不知道相容性好不好?
若想有新設計,而SketchUp不會用,那您推薦的或許會比較好用!
如今是考慮SketchUp還算廣泛吧!

大家都知道在電腦中要把圖片調整到1:1後列印出來,不知要調校多久和浪費多少張紙!
對於接收木工計畫的客戶,要轉到打印軟件1:1 只需要用電腦截圖
Prt scr
sys rq
只要把鍵盤上的這個按鈕按下截圖後,貼到1:1列印軟件,然後選擇某條木材,輸入xx公分 就可以直接列印了!
這些教學影片中都有顯示

稍微看些教學影片,很像玩模擬遊戲一樣,建設方法有點類似
看過一次就差不多會了一些,比cad簡單,畢竟操作的方式並不複雜!
例:模擬樂園2、3 或 模擬城市

原作者也提出木工計畫的版權問題,若購買後還是避免網路公開販售或免費下載的行為!

如果我做出來了,一定上來分享給各位看看成品!
謝謝! 大家一起加油吧!
真棒的木工網頁
lightningtrf wrote:
http://woo...(恕刪)
Hi I am Hunts

goalieapache wrote:
對SketchUp不...(恕刪)


sketchup是可以標記尺寸的

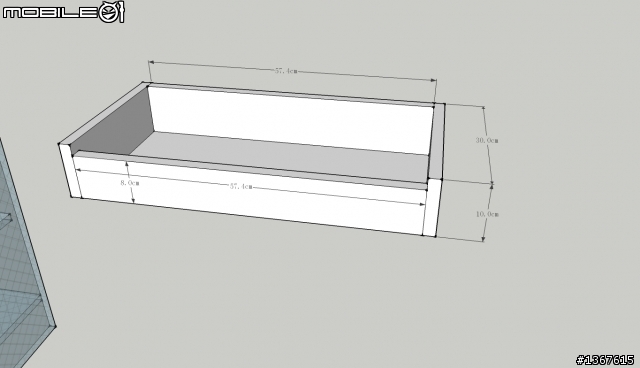

這是我自己規劃要做的抽屜
不過對於免費版的限制我就不清楚了
因為目前還沒用到那麼專業
sketchup用來畫設計我是覺得還蠻好用的
很視覺化的使用方式
大家可以下載來用看看
打火阿信 wrote:
sketchup是可...(恕刪)


其實真的很建議購買1:1的那套打印軟體回來用!
對於sketchup是不是免費板都不重要,只要用螢幕截圖,在1:1裡面貼上圖片,並輸入好公分大小!
打印出來直接貼在木材上面就可以開始切割了喔
可能每一個關節都要單獨貼上,需要注意,不能把整張桌子貼上去啊!

畢竟也不希望辛苦畫出來的3D 只是參考用途,如果可以轉化成直接列印切割使用!
那就可以節省在木材上面畫畫和測量誤差,真的是一舉兩得!
謝謝! 大家一起加油吧!
1.由於原來就是用Google SketchUp 所畫的圖,所以直接使用 SketchUp 軟體應該是最好的方法,轉檔可能是多此一舉。

2.Gooogle SketchUp 是免費軟體,容易學習,並且有中文版本,需要可以上 Google 下載,專業版(Pro)與免費版之差別在,專業版可以轉檔及列印功能。

3.SketchUp 可以標示尺寸,原作者上的3D 圖就是使用 SketchUp 畫的,在上面就可以看到有尺寸的標示。SketchUp 尺寸標示十分容易,只要用尺寸標示工具點在圖上就會自動標示尺寸。

4.製作上應該不會有甚麼問題,直接在 SketchUp 中將圖轉成3視圖,以1:1列印,將列印出來的紙貼在木板上切割即成。中間要修改的地方可能就是修邊機的直徑問題而已。

5.如果有基本的木工基礎,大概看圖就會製作了,應該不用翻譯。

看來蠻好玩的,過兩天我也做一台來玩玩...
