[ 硬漢工作室 ] 海賊王音樂鐘

難　　度　★★☆☆☆
施作時間　19.5小時 ( 構思構圖2hr / 備料4hr / 木工施作3hr / 電子施作6hr / 美工4.5hr )


話說這一天早上 硬漢 和平時一樣拿著牛奶走進茶水間準備用微波爐加熱飲用
牛奶放進微波爐加熱一分鐘後沒想到還是冰的
再加熱一分鐘 ~ 仍然還是冰的
時間增加到兩分鐘 ~ 三分鐘 ~ 五分鐘 .... 牛奶還是冰的
就這樣 硬漢 發現到一件僅次於『亞特蘭提斯消失』的秘密
那就是 ~ 這個微波爐 .... 它壞掉了 !!
看著微波爐裡的托盤無作用的空轉
這時候 硬漢 又進入了見山不是山、見水不是水、見人不是人 ( 老闆 : 你在影射什麼 !! ) 的境界

還記得小學班上一個女同學有一天帶了一個音樂鐘來學校
那個音樂鐘每個整點都會演奏音樂
演奏音樂的同時裡頭的 聖誕老公公 及 雪人 會旋轉跳舞
因為實在是太有趣了
所以每個同學不斷要求回撥指針重複演奏 ~ 每節下課不斷重複
結果到放學 ~ 那個音樂鐘就壞了 ... 還記得那位女同學哭的淅哩嘩啦

看著眼前這個壽命將盡的微波爐
硬漢 決定讓它燃燒生命最後的餘輝 ~ 拆下它的旋轉馬達 !
剛好年底公司要大掃除
把一些平時廠商送樣測試的零件拿出來兜一兜

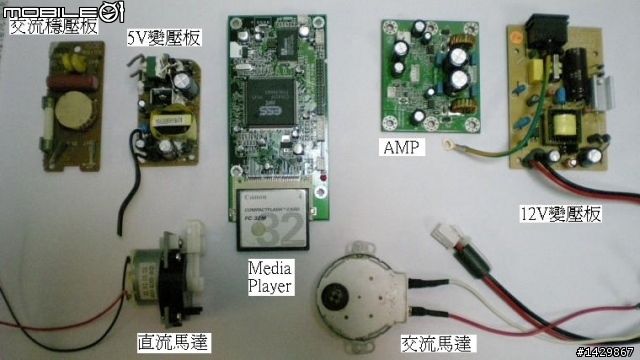

翻出手邊可用的零件模組有

1. Media Player
2. Audio Amplifier
3. 5V 變壓板　( Media Player & 直流馬達 用)
4. 12V 變壓板　( Audio Amplifier 用 )
5. 交流穩壓板　( 交流馬達 用)
6. 32MB CF Card　( 這種容量可以當垃圾了 , 不過拿來灌一首音樂夠了 )
7. 2W+2W 喇叭
8. 定時器

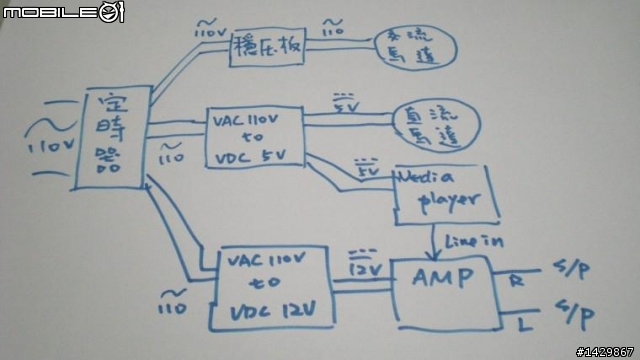

把大略架構先在紙上畫出來


找塊鋁板先鑽孔攻牙

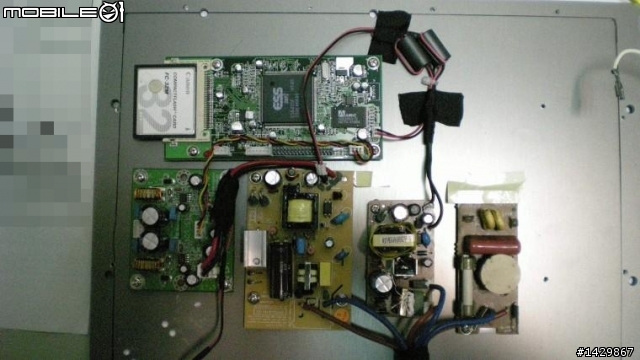

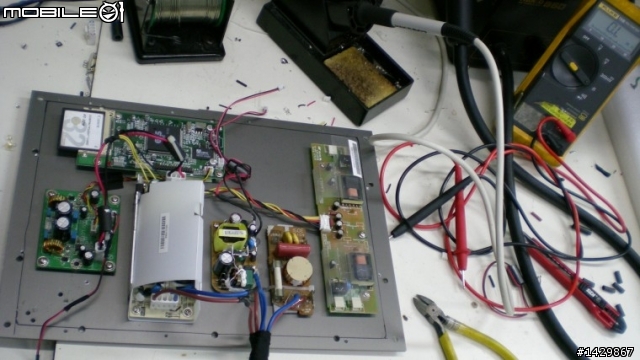

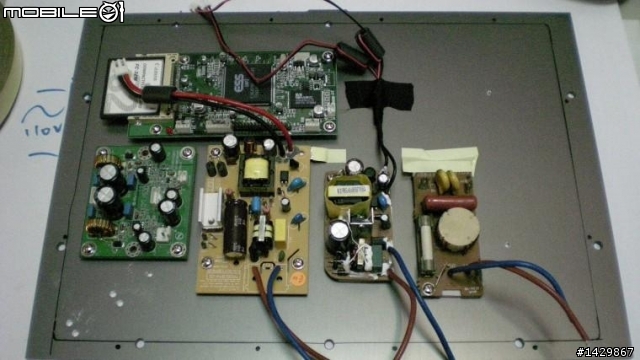

鎖上銅柱後將所有的電路板固定上去


再來就是將各電路板的功能連接起來


由於是PO在 " 木作 DIY 版 "
電工部分就省略帶過
使用的定時器只能以分鐘作為設定單位
所以找一首『海賊王』的水晶音樂 無條件進入 編輯到兩分鐘整

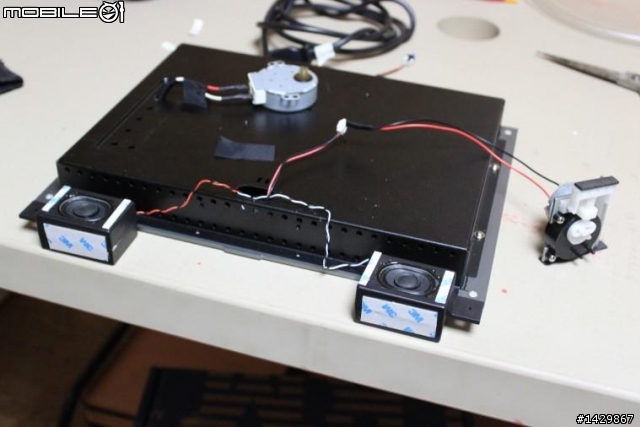

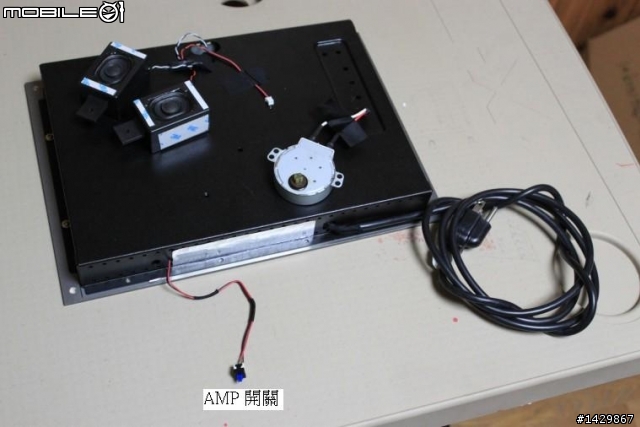

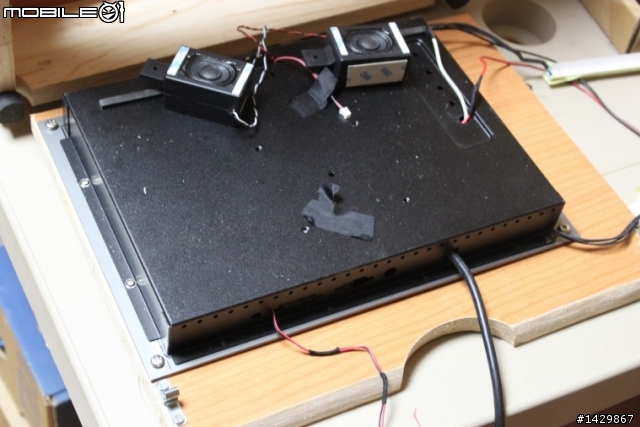

最後用一塊鐵蓋將所有電子零件封住 For EMI and Safty
將 交流馬達 及 喇叭 外露即可
另外再做個開關控制 Audio Amplifier
覺得吵可以直接斷路

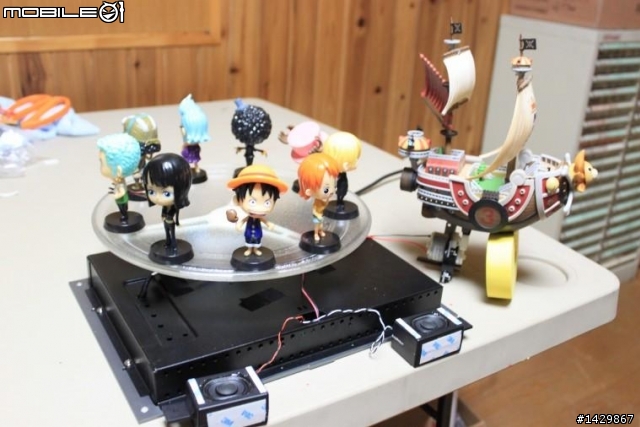

開始測試了 ~
將 直流馬達 裝上延長線固定在桌子上
喇叭 擺好

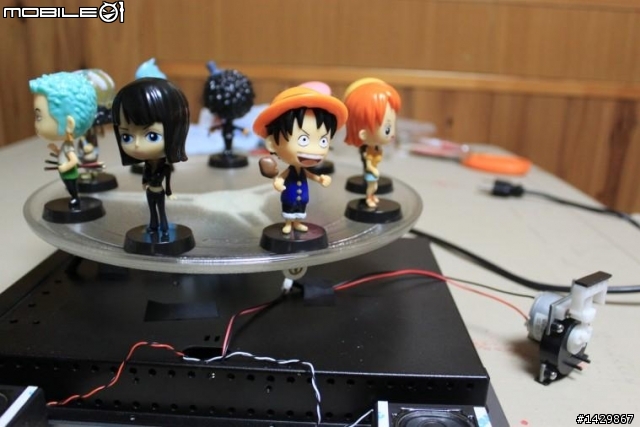

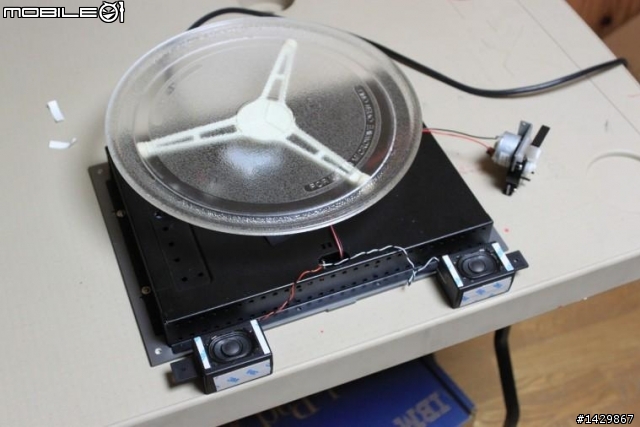

將從 微波爐 拆下來的托盤放上 交流馬達


將在 全家超商 買的『海賊王搖頭公仔』放上托盤

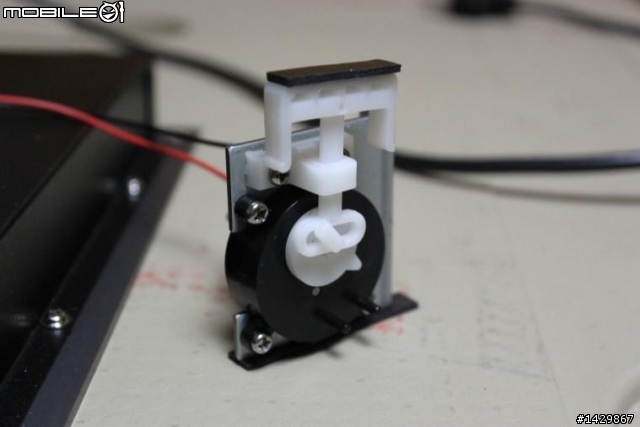

直流馬達 上裝著非對稱套件

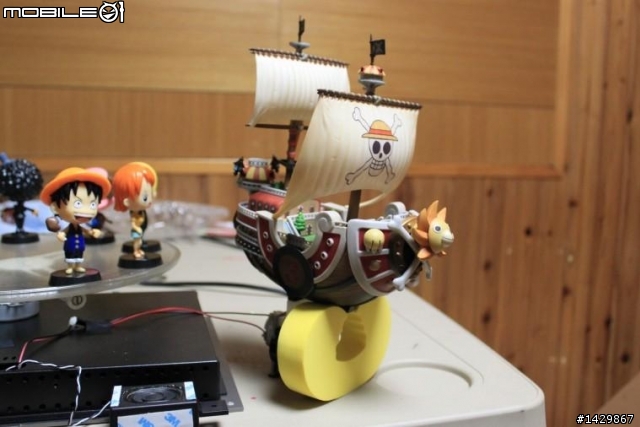

將『千陽號』模型裝在 直流馬達
( RD同事 Shine 交代一定要強調這是他的 idea .... )

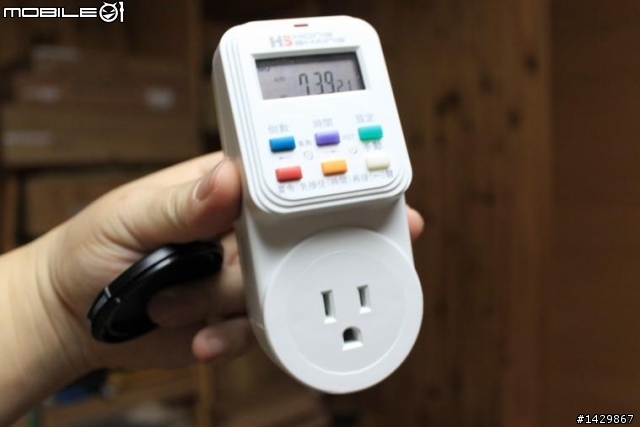

拿出 定時器 設定
設定每整點開始通電 ~ 經過兩分鐘後斷電
這個 定時器 可以設定每天 20 組
扣掉睡覺時間八個小時不要演奏
16 組就綽綽有餘了


YouTube測試影片

電子部分完成
接下來就要做個木作平台把它包起來
該用『海賊王』裡頭的哪個場景當背景比較好呢 ?　海賊王迷們給點意見吧 !!



------------------------------------------------ 12 / 12 (三) 更新 ------------------------------------------------

想了兩天 挑出好幾個場景

香波地泡泡島 => 背景用一堆大樹不知道千陽號怎麼擺
恐怖三桅帆船 => 跟輕快的水晶音樂好像不搭
空島　　　　 => 千陽號沒辦法呈現在海裡擺動的感覺
水之七島　　 => 旋轉公仔不知道怎麼擺
磁鼓王國冬島 => 很想用大櫻花山的主題 ~ 可是公仔都穿夏天的服裝 ... 不搭
司法之島　　 => 這裡戰況緊湊 ~ 跟輕快的水晶音樂不搭
魚人島　　　 => 太複雜了 ~ 我做不出來 ....

想半天想不出來於是又看了幾集海賊王
沒想到 硬漢 想做的場景 ~ 就在片頭曲裡 !! ( 看這裡 )
這幾天好冷 ~ 就做一個在熱帶島嶼度假 沙灘上開 Party 的「海賊王音樂盒」

有人在 YOUTUBE 留言說 :「少了燈光內 ~」
也對 ~ 那就來加個燈光

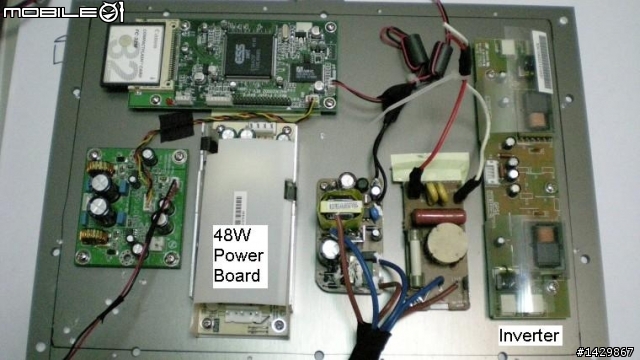

變更一下設計 => 增加 Invertr 及加大 12V 變壓板功率


重新接線

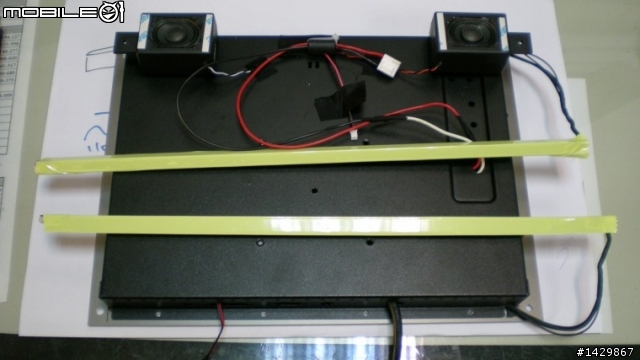

增加兩支「冷陰極管」( 一片 19" 液晶面板遭殃 )

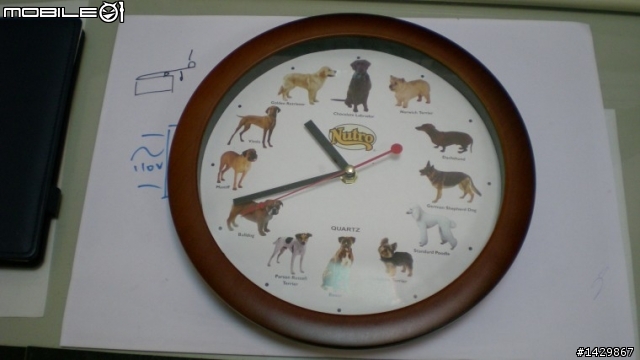

下一個遭殃的東西 => 小狗時鐘


解體

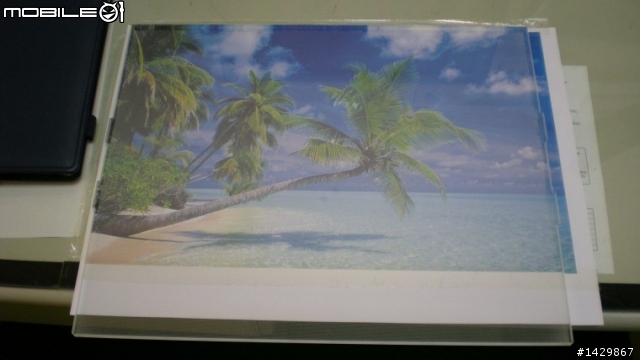

拿出先前拆的 19" 液晶面板拆下的「導光板」貼上海島風景畫 ( 網路抓的 )

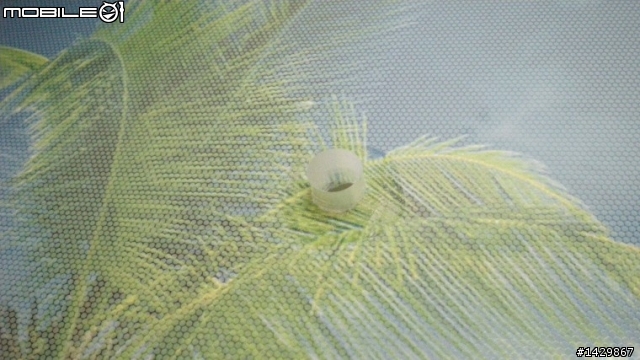

「導光板」上鑽個 8mm 的洞

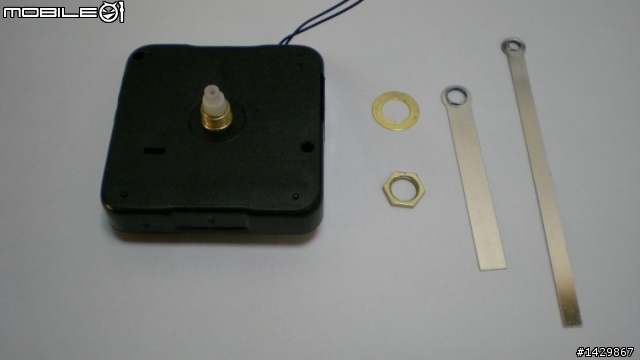

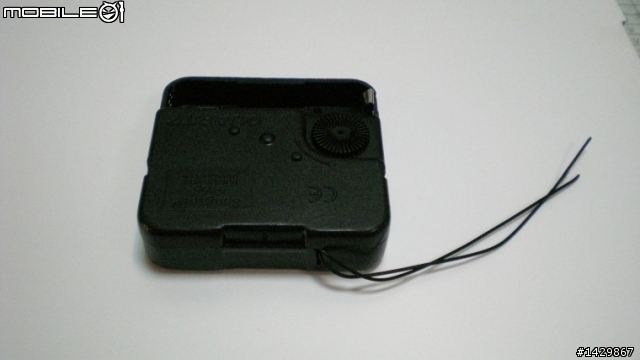

將時鐘機心黏在「導光板」後方


將時針與分針裝上


印出「海賊王」骷髏標誌圖樣
正面用透明膠帶黏貼護貝
背面貼上雙面膠

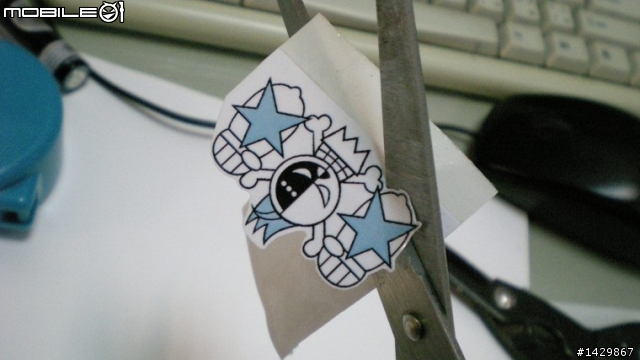

在用剪刀沿著圖案邊緣剪下


水磨工時間

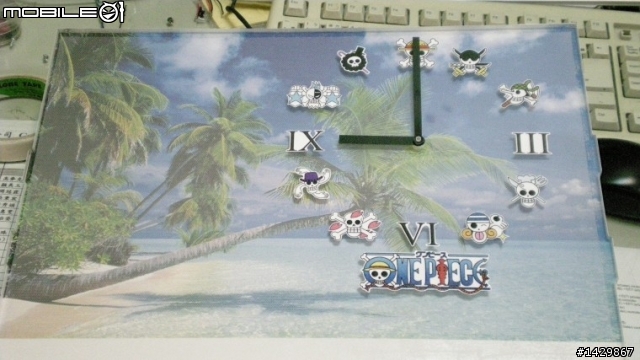

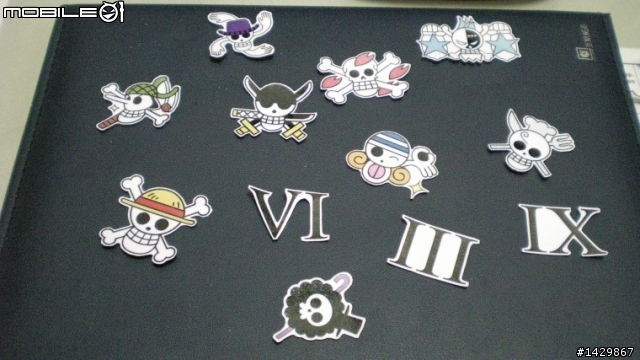

將「草帽海賊團」九人的骷髏標誌圖樣按加入順序貼上
魯夫第一個所以貼在正上 12 處
依序是 索隆、騙人布、香吉士、娜美、喬巴、羅賓、弗蘭基、布魯克
中間跳過 三、六、九 方便辨識時間
最後將 ONE PIECE MARK 貼在時鐘下方

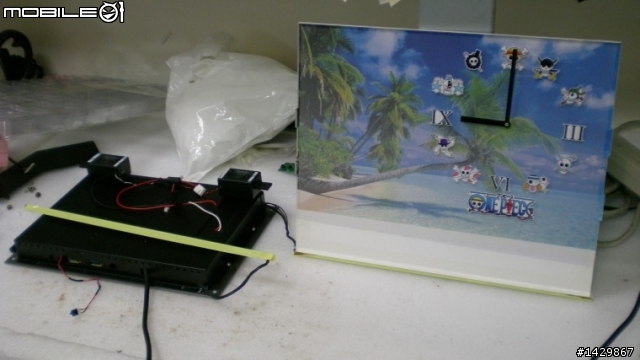

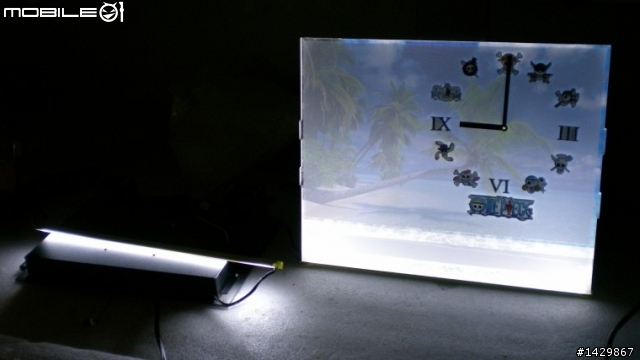

將「草帽海賊團海島時鐘」放在「冷陰極管」上方


時間到啟動「海賊王音樂盒」的同時「冷陰極管」也會點亮


晚上整點報時的時候就能在黑暗中看到「草帽海賊團海島時鐘」



------------------------------------------------ 12 / 12 (三) 再更新 ------------------------------------------------

下班拖著疲憊的身體回家
一接到 淇淇 立刻就像吃了仙豆一樣 精神滿格
陪女兒玩一下接著進「硬漢工作室」 ~ 開工

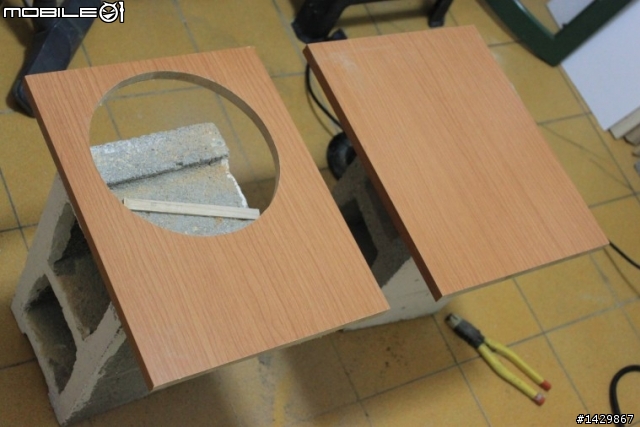

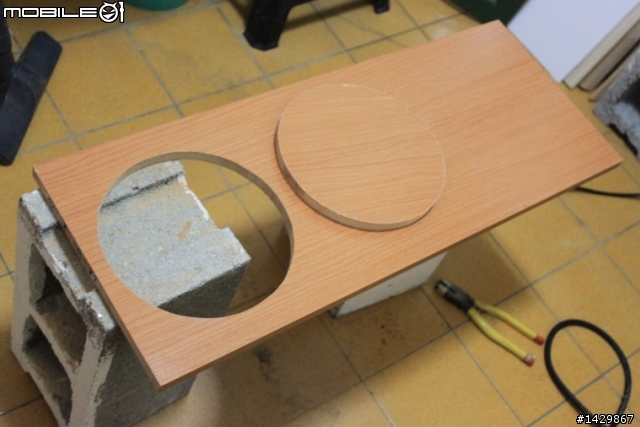

量好尺寸鋸下圓盤


再對切

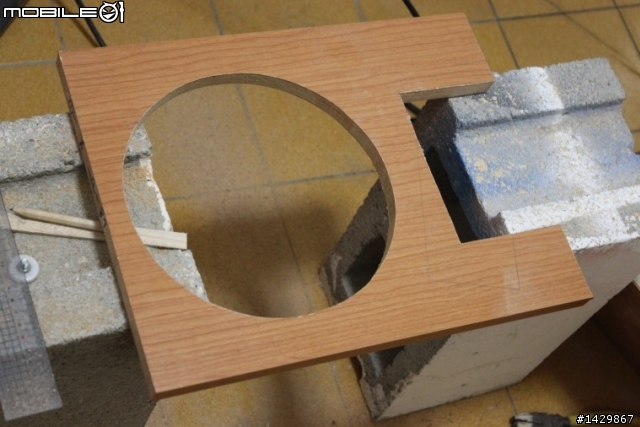

鋸下右邊方形缺口

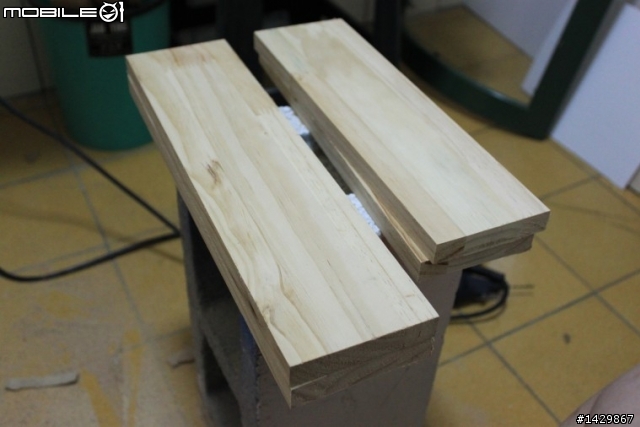

再鋸兩長兩短共四片木片

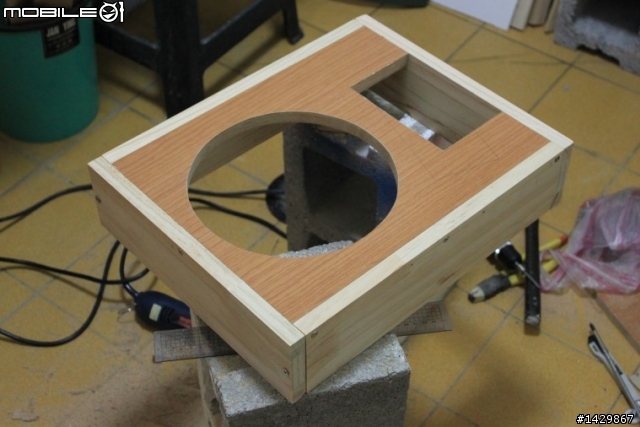

組裝起來
晚上用鐵鎚太吵 => 改用自攻螺絲鎖

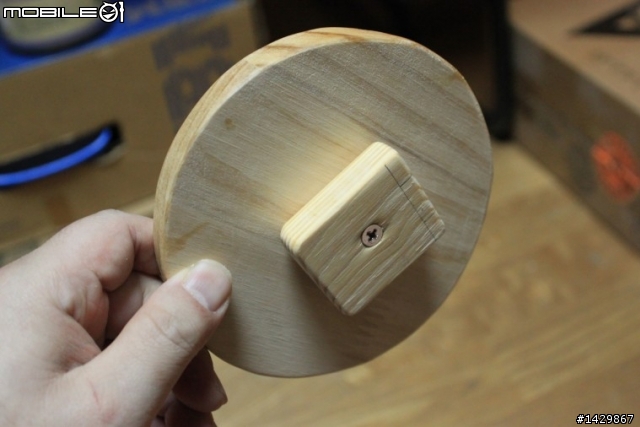

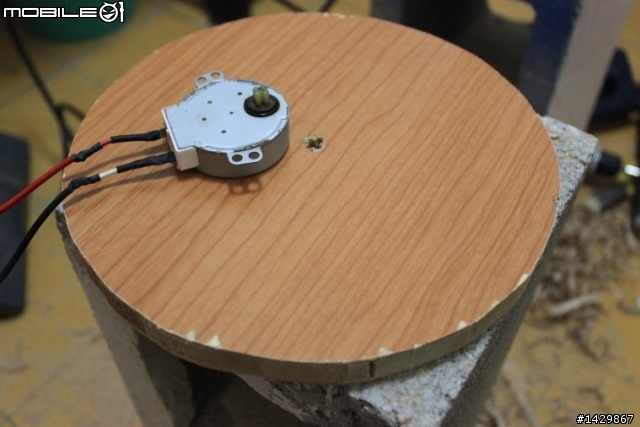

鋸下的圓盤中心點加工一下好放入交流馬達

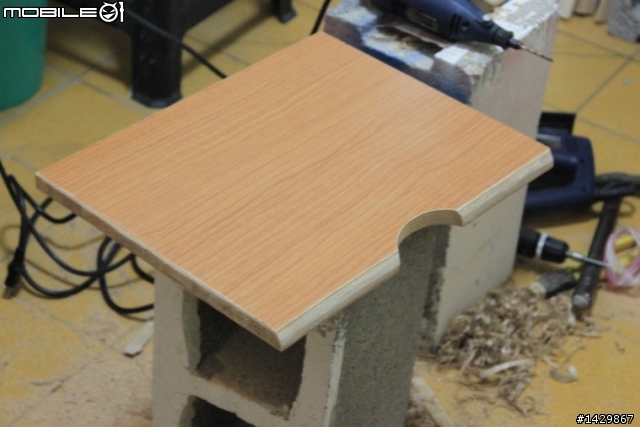

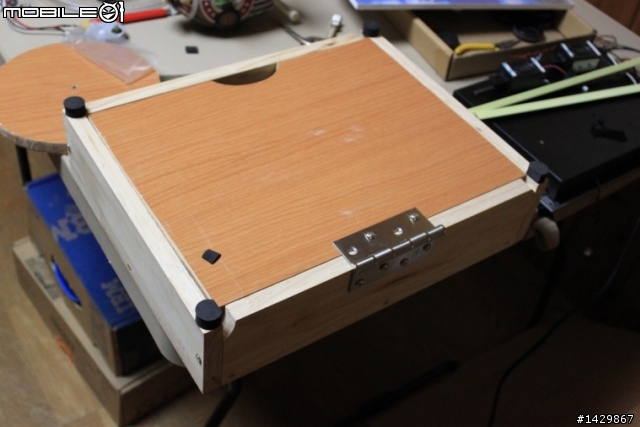

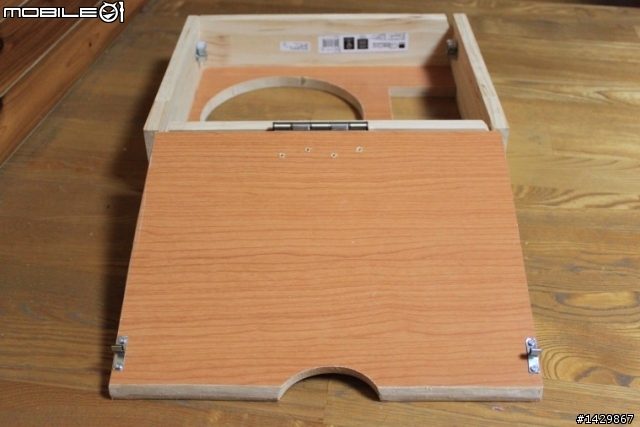

底板加工

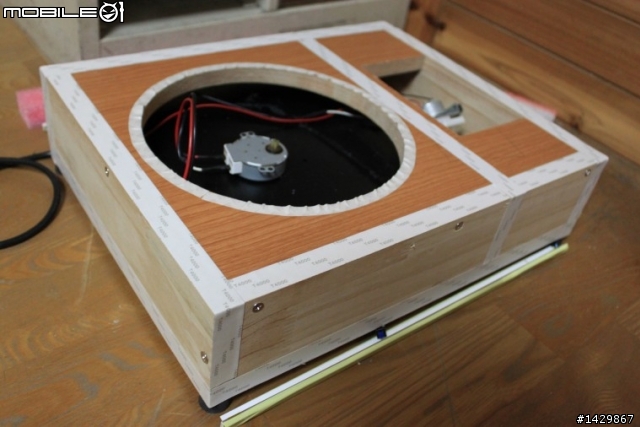

本體組裝
兩側加裝定位卡扣

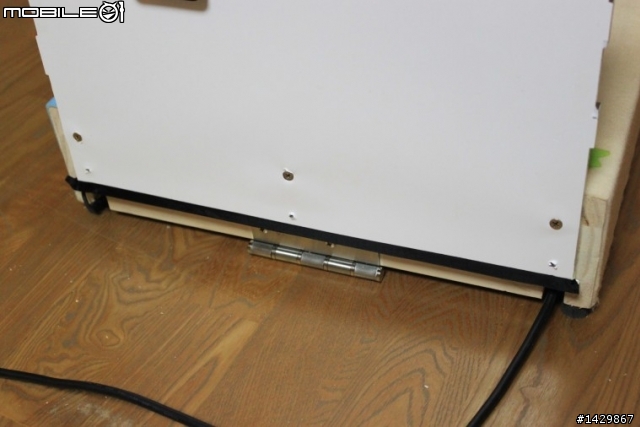

底面四邊貼上緩衝泡綿

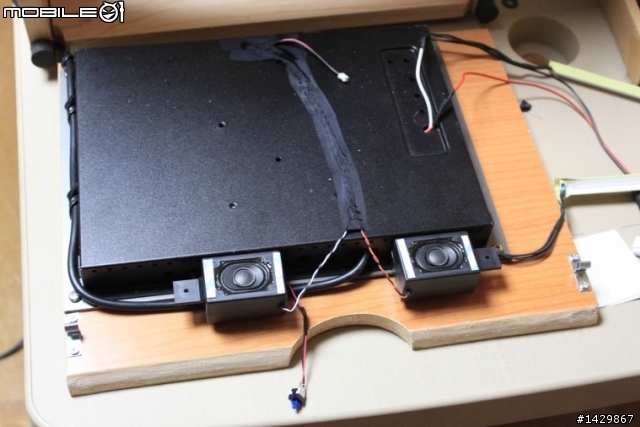

將「海賊王音樂盒」裝入木箱


理線


將 夜光時鐘、公仔、模型 全部裝上測試看看穩定度如何


實測影片


千陽號搖擺要再調整
明天再吸呀給一下外觀應該就能完成了 ~


------------------------------------------------ 12 / 13 (四) 更新 ------------------------------------------------

您沒眼花 .... 硬漢 也沒 PO 錯照片

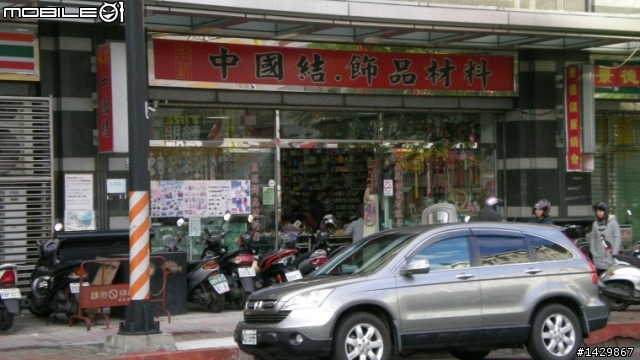

沒錯 ~ 這是一間 "家政手工藝專賣店"
身為一個 硬漢 除了要常去陽剛味十足的 B&Q
有時也必須能屈能伸來這種專為家庭主婦開設的婦女俱樂部
當 硬漢 一走進這間店
果不其然店內七 八位正在上串珠教學的婦女立刻向 硬漢 投以古怪的眼神
針對這種神秘的地下社團
以 硬漢 多年在 DIY 江湖走跳的經驗 ~ 要立刻比出幫會特有的手勢或暗號
不然很可能會招致意外之禍
還好開家庭裁縫店的媽媽以前有教過
硬漢 立刻擺出陣勢 => 左手叉腰 右手向著老闆娘比出蓮花指問到 :
「老闆娘 ~ 你們有賣 不織布 跟 ...... 嗎 ?」
這套起手式一擺出來
果然剛才射過來的不友善目光立即消失
而 硬漢 ~ 也買到要買的材料 ( 淚奔 )


晚上回家「硬漢工作室」繼續開工

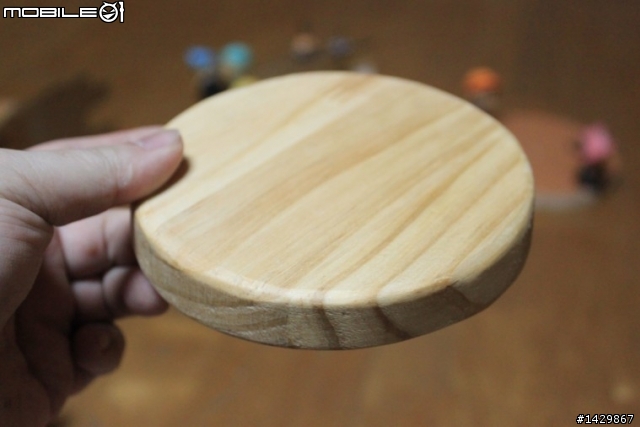

先作一張「小木桌」


「小木桌」正面


在「音樂盒」木作本體各邊角黏上「雙面膠」

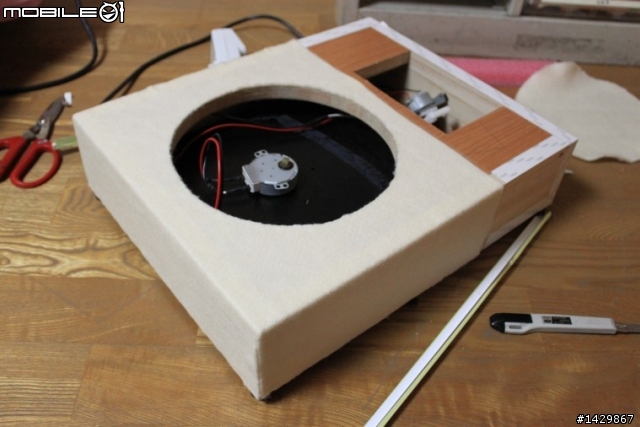

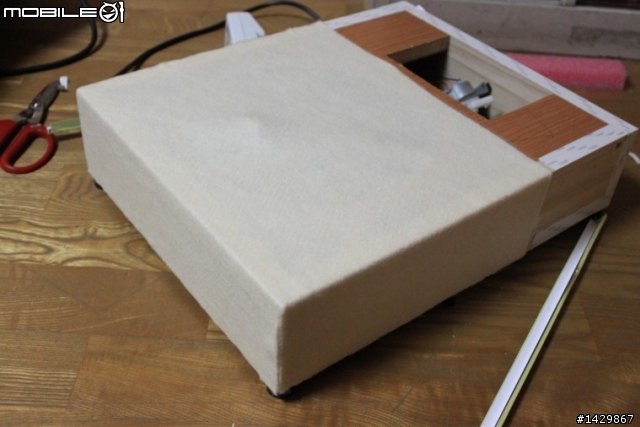

本體左半邊黏上像沙灘的「米白色不織布」


「轉盤」部分的「米白色不織布」用刀片割下來

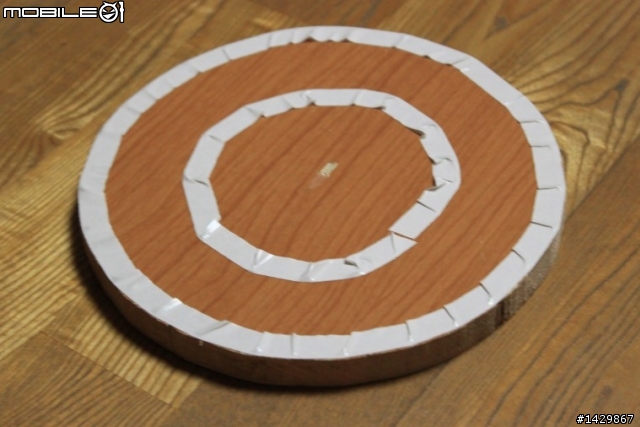

「轉盤」也黏上「雙面膠」


「轉盤」用剛才割下來的圓形「米白色不織布」貼上
貼之前內圈先用剪刀剪出個圓形等一下要黏「小木桌」

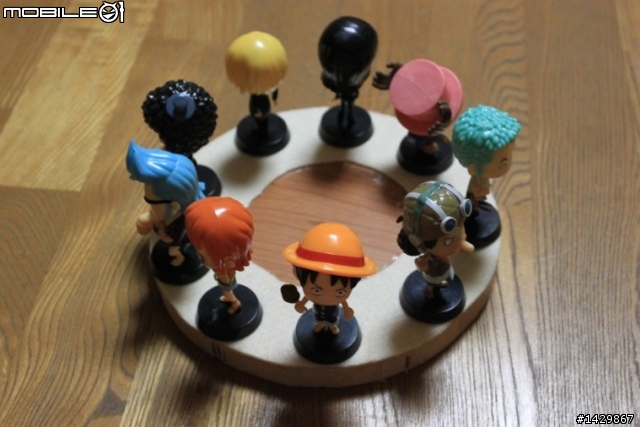

將「草帽海賊團公仔」及「小木桌」用「強力雙面泡綿黏」在「轉盤」上

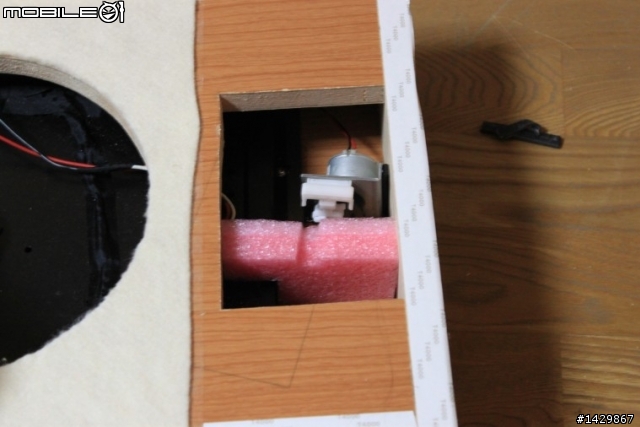

「直流馬達」前加個「發泡綿」
「發泡綿」可以支撐「千陽號」一半的重量減輕「直流馬達」的負荷
這樣就可以讓「千陽號」搖擺順暢

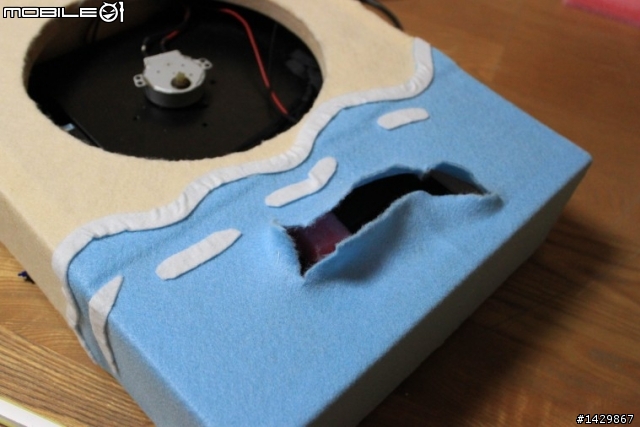

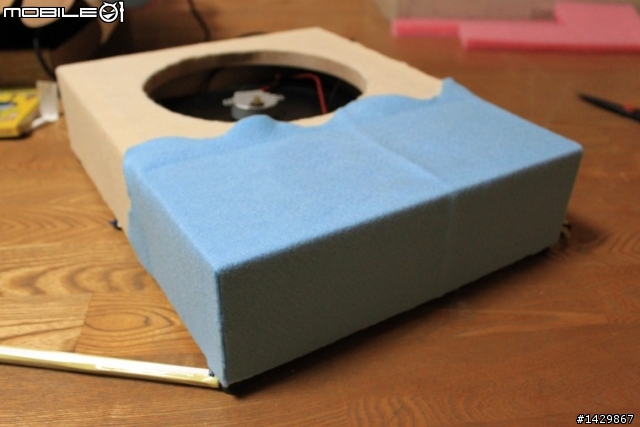

本體右半邊黏上像海水的「藍色不織布」
邊緣剪成波浪海浪狀


波浪海浪狀邊緣再黏上像浪花的「白色條狀不織布」


「藍色不織布」中間用剪刀剪開縫露出「直流馬達」


拿出在 "家政手工藝專賣店" 買的「海底生物串珠」 ( 拭淚 )


「海底生物串珠」點上「熱融膠」黏在沙灘 及「轉盤」上


角落黏上兩塊雜草

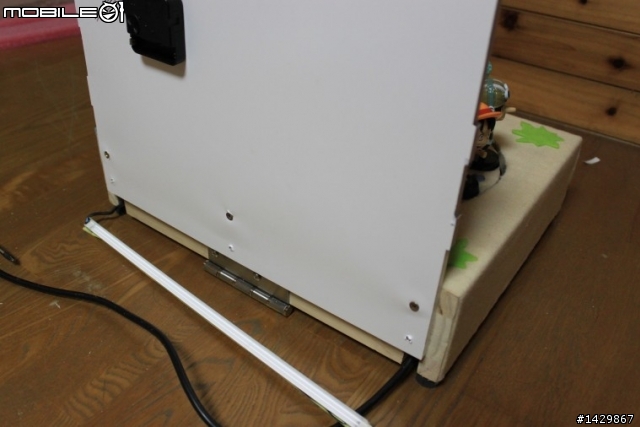

用三根長「自攻螺絲」將「草帽海賊團海島時鐘」鎖在「音樂盒木作本體」後方


將「冷陰極管」黏在「草帽海賊團海島時鐘」下方

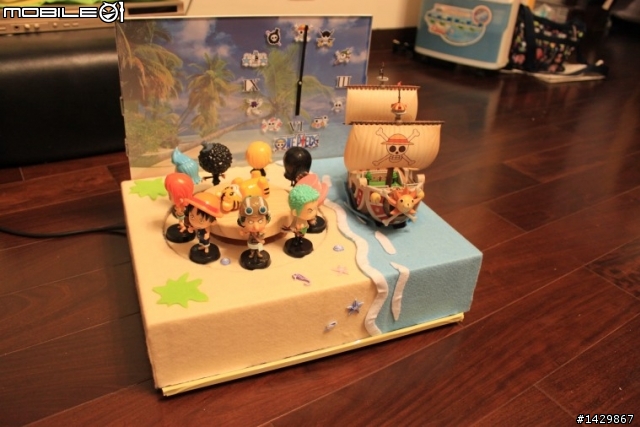

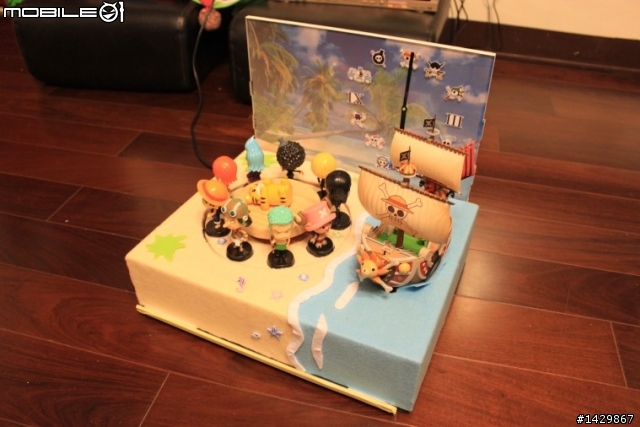

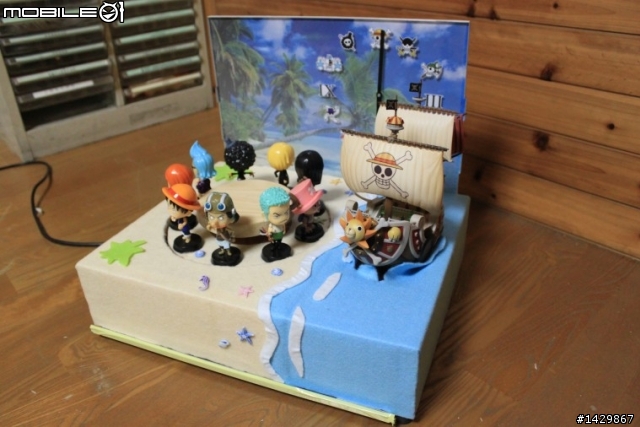

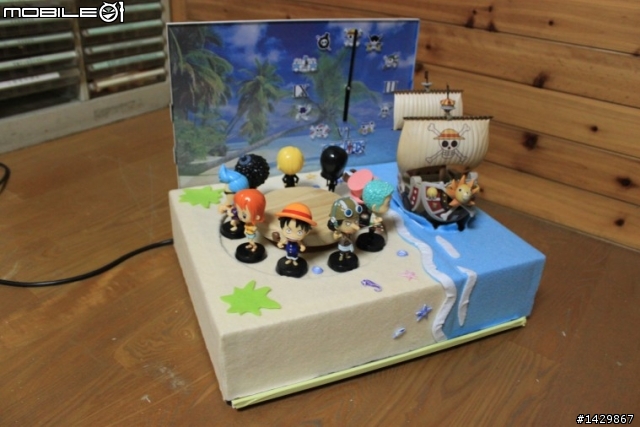

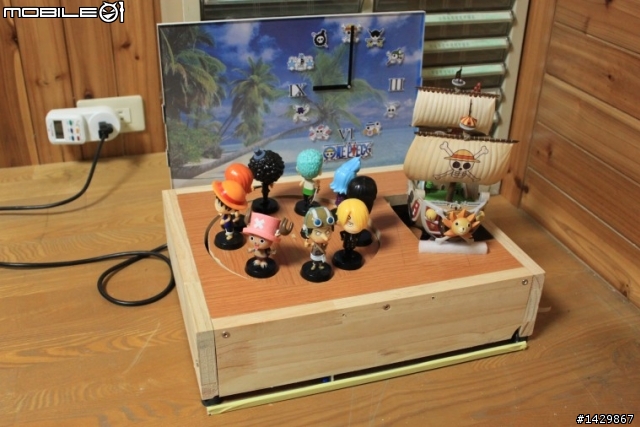

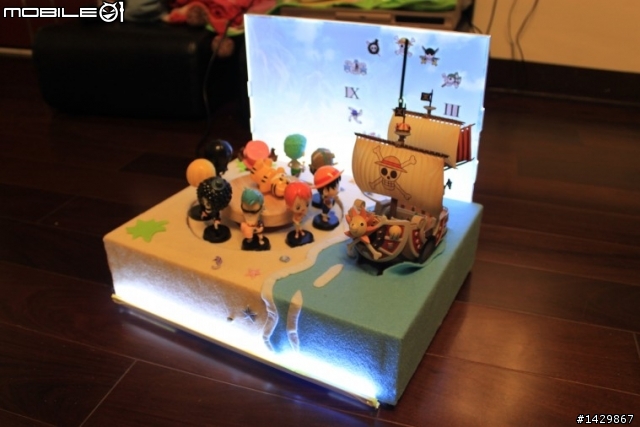

「海賊王音樂鐘」完成

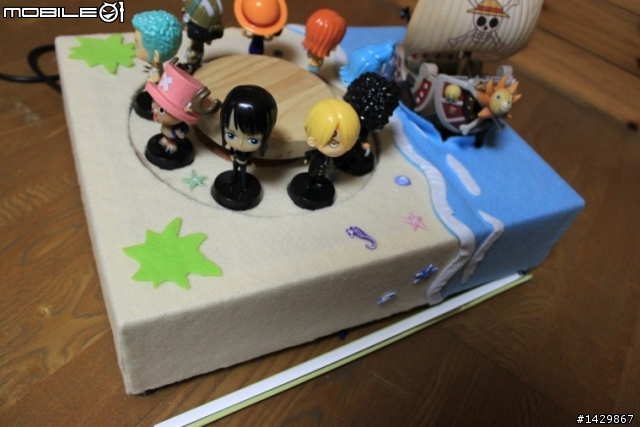

「海賊王音樂鐘」正面照

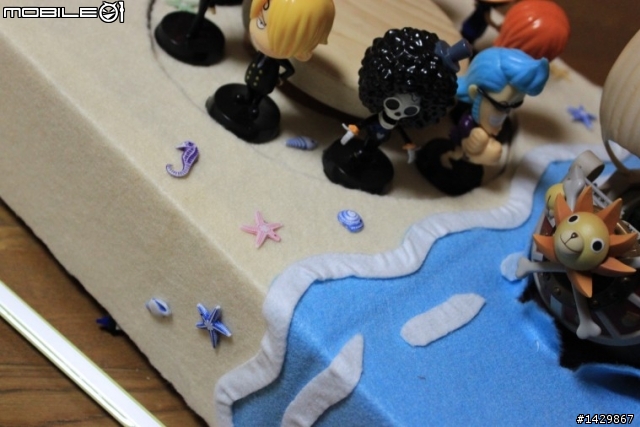

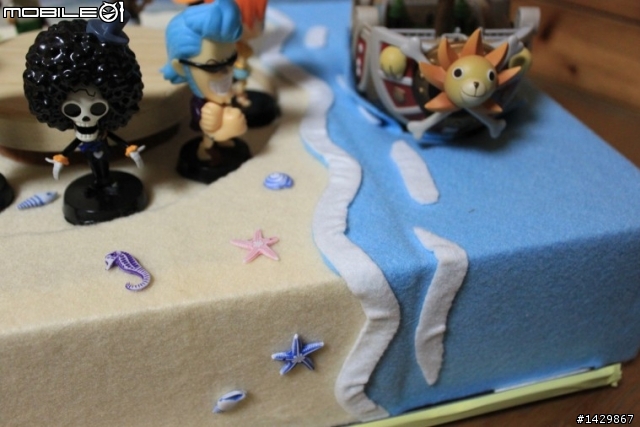

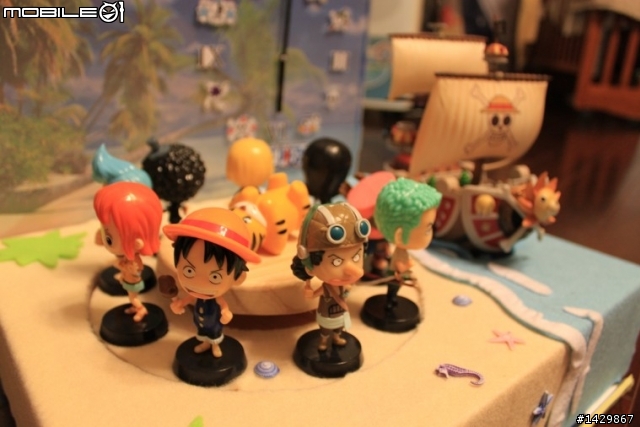

「海賊王音樂鐘」沙灘細部照


拿到客廳準備給 淇淇 一個驚喜


細部再檢查一下


「千陽號」READY


準備通電

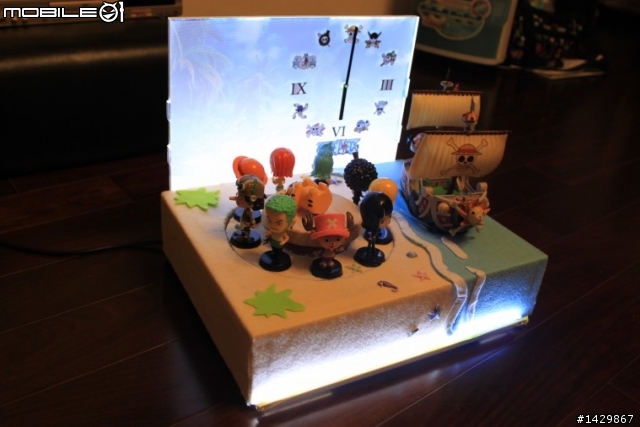

通電開啟


各功能都 OK
音樂也換成開趴專用的「賓克斯的美酒」



叫 淇淇 來看了 ( YOUTUBE 影片 )

耶誕節的禮物完成 !!

( 全劇終 ~ 謝謝收看 )
