[ 硬漢工作室 ] 復仇者聯盟打地鼠

難　　度 ★★★★★
施作時間 "非常多" 小時 ( 構思構圖 "非常久" hr / 備料6hr / 木工施作86hr / 電子部件製作8hr / 遊戲程式撰寫4hr / 把鐵鎚丟掉躺地任性翻滾哭喊"我不想做了"~2hr)


話說自從在『彈珠台』及『小火車』事件中連續背棄了 鋼鐵人
這段時間良心不安的 硬漢 極度的失魂落魄
整個人就如同一具行屍走肉一般　( 老婆 : 沒看過睡到自然醒 又 胃口這麼好的行屍走 ... )
前幾天 鋼鐵人 再度托夢給 硬漢 訴說他們目前遭遇到的困境

鋼鐵人 : 硬漢 ~『復仇者聯盟』因為你的關係現在被『無嘴粉紅貓』趕盡殺絕 , 怨恨哪 !
硬　漢 : 雖然我們分屬不同社團 , 但我們『古意人聯盟』也是很痛恨『無嘴粉紅貓』的 .
鋼鐵人 : 粉紅病毒這樣傳播下去 , 以後你女兒出門非要求全身粉紅加『無嘴貓』造型不可 !!
硬　漢 : 不 ~ 這太可怕了 !
鋼鐵人 : 所以你快想辦法處理 ~ 不然你將成為『鋼鐵硬漢界』的千古罪人
硬　漢 : 是 ~ 是 ~ 我這就立刻想辦法 ! ( 驚醒 )



半夜驚醒後的 硬漢 獨自一人坐在書房
千頭萬緒卻擬不出一個有效對付『無嘴粉紅貓』的計策
難道 ...
難道這次又要像兩年多前 淇淇 剛出生時那樣慘敗在『無嘴粉紅貓』手裡嗎 ?? ( 第一次敗陣 )
正當焦頭爛額之際看到書桌角落一枚用剩的遊樂場代幣

( 硬漢心裡的 OS )
唉 ~ 可惜只剩一枚 , 不然還可以『駁杯』問神明怎麼對付一隻沒嘴巴的貓 ~

眼望代幣此時腦中突然閃過一個畫面　( 頭頂出現虛擬發亮環保 LED 燈泡 )
( 冷笑狀 )『哼 ~ 哼 ~ 哼 ~ 』
終於被我想到打倒『無嘴粉紅貓』的辦法了 ...

套句江湖話 ~ 人出來混 終究是要還的 !!
( Kitty : 我是貓 喵 ~ 嗚 )
( 硬 漢 : ... 貓出來混也一樣要還的 !!! )


[ 趕緊撥通電話給 鋼鐵人 ]

硬　漢 : 鋼鐵人 ~ 我想到幹掉『無嘴粉紅貓』的辦法了
鋼鐵人 : 真的 !!!
硬　漢 : 明天初一你們『復仇者聯盟』的成員走牽手一起過來 , 我保證『無嘴粉紅貓』會躺著任你們打 !


[ 晚上 鋼鐵人 如期帶著 雷神索爾、無敵浩克、美國隊長 四人一起出現 ]

鋼鐵人 : 我們來了 ,『無嘴粉紅貓』在哪裡 ?
硬　漢 : 就在你們面前那塊白布下 , 掀開就能看到牠了 !
鋼鐵人 : ( 指揮狀 ) 待會兒 浩克 你抱住下盤 , 索爾 用鐵鎚當頭重撃 , 美國隊長 在一旁放飛盤暗器 !
浩　克 : 那你呢 ?
鋼鐵人 : 我在一旁坐鎮指揮
浩　克 : ...... ( 臉變綠 )
鋼鐵人 : 大家上啊 !!

( 一夥人衝上前掀開白布 )


鋼鐵人 : 這個 .....
浩　克 : 玩意 .....
索　爾 : 是啥 .....
隊　長 : 東西 .....
硬　漢 : 你們最痛恨的 Hello Kitty 啊 !　不用客氣 ~ 扁牠 ! 台語叫 "吼伊細"


鋼鐵人 : 這 ... 這 .... 這 .....
硬　漢 : 先把牠的蓋頭掀起來
浩　克 : 你 ... 你 .... 你 .....
硬　漢 : 利害吧 ~ 一次還抓到九隻勒 !!
索　爾 : 我 ... 我 .... 我 .....
硬　漢 : 快拿出雷公大錘電牠 , 每隻戳的慘叫聲都不一樣 ! 哇勒 ~ DO RE MI FA SO ...


我示範一次YOUTUBE 影片

隊　長 : 牠 ... 牠 .... 牠 .....
硬　漢 : 還不癮的話你們四個人一人抓牠一隻腳 , 給牠來個大絕招 ~『復仇者聯盟阿魯巴』!


( 四人交換眼神同時點頭 )

硬　漢 : 你們抓住我的雙手雙腳做什麼 ???
四　人 : ( 沉默不語向一旁電線桿走去 )
硬　漢 : 你們朝電線桿走去做什麼 ! 我不要玩抓迷藏當鬼、我不要玩 1 2 3 木頭人當鬼 !
四　人 : ( 加速度衝刺 ) 你這個貓奴叛徒 接受『復仇者聯盟阿魯巴』的制裁吧 !
硬　漢 : 我剛才是開玩笑的 ! 我剛才是開玩笑的 ! 我真的抓住『無嘴粉紅貓』了 ~
四　人 : ( 停下腳步 ) 真的 ?
硬　漢 : 不信你們走回鋼琴那邊把上蓋整個掀開
四　人 : ( 走回鋼琴掀開琴蓋 )


鋼鐵人 : 這 ... 這 .... 這 .....
硬　漢 : 『鋼鐵人鐵鎚』先拿著 !


浩　克 : 你 ... 你 .... 你 .....
硬　漢 : 我彈琴鍵 ,『無嘴粉紅貓』一跳出來你們就可以開扁牠了 !


索　爾 : 我 ... 我 .... 我 .....
硬　漢 : 剛才說一次抓到九隻沒騙你們吧 !


隊　長 : 牠 ... 牠 .... 牠 .....
硬　漢 : 每打掛一隻就有 10 分 ! 掛的越多 分數越高 !!


硬　漢 :『無嘴粉紅貓』祖宗十八代打完 按這個鈕可以再重新計分再海扁一輪 !
四　人 : 太好了 ( 一陣海扁 )
慘況見YOUTUBE 影片

『復仇者聯盟』眾好漢們帶著疲憊的身體、滿足的笑容各自回家去了
趕快拿去著這台『復仇者聯盟打地鼠』給 淇淇 試玩
先讓她試玩小鋼琴部分
褓母說 淇淇 最近很喜歡玩樂器玩具
畫畫課程結束可以考慮改讓她去上鋼琴課


接下來換玩打地 .... 打Kitty
沒想到 淇淇 說 : 不可以打 Kitty 喔 !
淇淇 竟然不打 ~ 還給我一隻一隻的小心放回地洞
真是太有愛心了 !!
不過 ...『打地鼠』就白做了
硬漢 的『佛洛依德潛意識厭惡無嘴粉紅貓』計劃 => 徹 底 失 敗


結果只喜歡玩彈鋼琴部分 ...


還好 ~ 還可以當播放器
放入 淇淇 愛看的『愛探險的朵拉』
YOUTUBE 影片

淇淇 不玩的時候
硬漢 也可以開 PPS 或 風行網 看片
內建喇叭音效也還不錯 可以當音響
試音效 當然要經典的『無間道』片段
YOUTUBE 影片

上蓋板的 Kitty 大頭也不是放好看的


可以拿來當小夜燈


一整個大放光明


『光明燈』的耗電只有 11.3 W
每晚點 8 小時 一個月的電費約 9 元
((11.3 x 8 x 30 )/1000 ) x 3 = 8.136


今天開始你們兩個要好好服侍 淇淇 小公主


接下來要開始構思 淇淇 三歲的生日禮物要做什麼了 ~ 還有一個半月的時間 ...



硬漢工作室 Facebook
我的部落格


----------------------------------- 分隔線 -----------------------------------

這次的 DIY 木作玩具發表方式和前幾次不同 ~ 反過來先展示成品功能
這樣安排的原因很簡單

=>『復仇者聯盟打地鼠』製作過程非常繁複 怕大家看到一半睡著 !

話說自從做完『小廚房』以為就擺脫 淇淇小天使 的摧殘
之後也過了兩個禮拜遊山玩水的愜意生活
沒想到某次 淇淇 在賣場玩了『打地鼠』遊戲機
當晚回家竟然就跟她老爸下訂單
硬漢 現在對 淇淇 的甜蜜攻勢 ( 撲上來先說 "爸爸我愛你" , 我想要 ... ) 還沒有抵抗力
當下頭昏腦脹就給她應下來了
回頭才想到 ~『打地鼠』要怎麼做啊 ?????

接下來的一週 硬漢 不管是上班、吃飯、上廁所、開車、甚至是睡覺中
都在想『打地鼠』要怎麼做
一度還想去偷拆賣場的『打地鼠』遊戲機來研究
經過了 10 天 想了超過六種結構
終於開始動工進行這件在接下來進行到第三個禮拜都還沒有把握能不能完成的木作玩具

經賣場『打地鼠』遊戲機的啟發 會被地鼠機嚇一跳的膽小女兒
既然地鼠可以換成青蛙
那 硬漢 就給牠換成 Hello Kitty
讓 淇淇 從潛意識中開始痛恨這隻『無嘴粉紅貓』 一看到就要打牠 => 真是用心良苦 !!
首先 先用 A4 紙印顆貓頭出來
將貓頭貼在硬紙板上當紙模 再用鉛筆描在木板上
先設定作九宮格的地洞


描好後先在貓頭內緣鑽出一個線鋸機鋸片能穿過的孔
正所謂 "凡事起頭難"
不過『復仇者聯盟打地鼠』有點不同 ..... 從頭難到尾 !


接下來就是水磨工時間
用線鋸機先將貓頭內緣鋸下橢圓孔
內部空間空出來再由內向外鋸下貓耳朵、貓鬍鬚及蝴蝶結部份
晚上施工怕吵到鄰居 只好躲在廁所靠兩扇門隔音慢慢鋸


松木質地比較硬
九顆貓頭折騰了 硬漢 兩個小時才搞定
密閉的空間讓 硬漢 汗流浹背差點虛脫
半成品看起來還不錯 蠻像『無嘴粉紅貓窗花』


鋸完『無嘴粉紅貓窗花』洗完澡跟 淇淇 在客廳玩雙手互牽繞圈圈的時侯
淇淇 突然爆出一句 ~ 爸比 我想要鋼琴
硬漢 聽完當場軟腳
接下來幾天 硬漢 又是不管上班、吃飯、上廁所、開車、甚至是睡覺中
都在想怎麼把『小鋼琴』的功能做跟『打地鼠』一起
這次對策想的比較快
才兩天就讓 硬漢 想出來了 ~ 要靠電子部件輔助
翻出 硬漢 倉庫的重武器 => 鋼鐵人 才有的『方舟反應爐』



很多人做木作時工具用完常丟三落四
下次要用就不知到放在哪個角落
或是一些入門者想玩木工卻不知道需要準備些什麼工具
現在 硬漢 都幫您解決了
只要自製一咖 佛朗基之『SUPER強力雙腕萬用箱』
就不用在煩惱這些問題了 ~ Suuuuuuuuuuuuuuuuper !!


把電子部件放到木板上丈量所需安裝尺寸


先釘一邊的擋板


再仔細作一下佈局


把『上蓋』木作結構釘起來


因為『上蓋』會裝入一個 19" 觸控顯示器 + 一個 19" 背光模組
所以用鋁箔把『上蓋』木作結構內面貼滿作 EMI 屏蔽 兼 防火功能
這種鋁箔一小條2塊錢
硬漢 整個玩具大該用了快兩百條


『上蓋』木作結構 與 電子部件 裝置結合


接著作『上蓋』的遮蔽板
用 A3 輸出大貓頭描繪在木板上
鋸這個比『無嘴粉紅貓窗花』簡單多了


測試一下 ~『Kitty 方舟反應爐』工作正常
( 鋼鐵人 : 你在開燈嗎 ? )
( 硬　漢 : 是呀 ~ 不然我像在點光明燈嗎 !! )


接下來要進行『打地鼠』最困難的『本體』作動結構
首先鋸九片比『無嘴粉紅貓窗花』貓頭孔小 2 公分的『地鼠木片』
然後在木片下方畫出兩個孔位


用中心衝打孔定位並鑽洞
然後鎖上兩個滾珠軸承


接下來要製作『打地鼠』的『推昇連動桿』
這裡 硬漢 又遇到了瓶頸
一開始用鐵構支架 => 太重難以推升
再用鋁構支架 => 也是重
再用藤條試試 => 圓形無法上其他固定構件
想不出對策就先寫『打地鼠』的電腦遊戲小程式
由於這裏是 DIY 木工版
『暗黑打地鼠小遊戲』程式請看連結敘述

停滯了兩天 正當束手無策之際意外發現解答就在手邊 => 用來裝 IC 的『防靜電塑膠管』
這東西結構強 + 空心質量輕
頭尾兩端再塞入兩片木片補強防裂


『推昇連動桿』杆頭鑽洞


模擬『推昇連動桿』槓桿作動角度修正長度 並 決定『本體』內部構件佈局與尺寸


準備九片 L 型小鐵片
( 鋼鐵人 : 要做什麼用呢 ? )
( 硬　漢 : 當然是作玩具要用 , 不然是拿來拜天公的嗎 !! )


將 L 型小鐵片釘在九塊『地鼠木片』上


推昇連動桿 上也裝上九顆 滾珠軸承


準備製作『本體』內部最重要的結構 =>『地鼠彈跳控制結構件』
『地鼠彈跳控制結構件』有多重要呢 ?
改句十九世紀法國大文學家 - 雨果(Victor Hugo) 的話 ~

沒有了『地鼠彈跳控制結構件』的『復仇者聯盟打地鼠』
就像失去了靈魂的軀殼一樣
再也沒有值得讚頌的真、善、美

廢話太多 ~ 先作『地鼠彈跳控制結構件』上蓋板


再作『地鼠彈跳控制結構件』下蓋板


在『地鼠彈跳控制結構件』下蓋板釘上九支『支撐木條』
『支撐木條』的功用除了支撐 上蓋板 與 下蓋板
還有一個重要功能 => 控制『地鼠木片』滑動定位


製作『地鼠彈跳控制結構件』間隔木片


間隔木片的功用除了也是支撐 上蓋板 與 下蓋板
還有一個重要功能 => 控制『推昇連動桿』上下擺動定位


將喇叭裝入『本體』外蓋前檔木板


『本體』底板、外蓋前檔木板、外蓋後檔木板 釘合


『推昇連動桿』的『集合桿』也讓 硬漢 找了很久
找不到東西去生活五金大賣場就對了 => 浴室掛桿拆來用


將『地鼠彈跳控制結構件』半成件 先放入『本體』
再將『集合桿』串起九支『推昇連動桿』並放入『地鼠彈跳控制結構件』與『本體』
測試『推昇連動桿』上下擺動順暢度 並做角度修正


再放入『地鼠木片』讓『推昇連動桿』作抬升測試 => 很糟糕 完全無法定位上下跳動


想了一個晚上 看了 5 集的 "海賊王"
有了 ~ 還是要靠裝 IC 的『防靜電塑膠管』.... 截一小段


左右劃開並用雙面膠帶黏合兩翼塑膠片


用釘子釘在『地鼠木片』滾珠軸承一側
這樣就可以把『地鼠木片』定位在『支撐木條』撐起的軌道上


硬漢 發現最累的不只是遇到瓶頸要想解決對策的過程
還有解決對策解決問題後要依此類推再作出其他八個也是很累


解決『地鼠木片』定位問題後開始上色
偷偷拿 淇淇 的水彩來用


七彩顏色 + 酒紅 + 粉紅 九種顏色


再鋸九片小木片


打磨弧角再上色
同樣是 七彩顏色 + 酒紅 + 粉紅 九種顏色 => 作『小鋼琴』的琴鍵


全部上亮光漆


等待風乾時間把一片『19" 電阻式觸控玻璃』拿出來
與電腦連線後開啟『暗黑打地鼠小遊戲』程式進行觸控玻璃相對位置定位 ( 用紅色白板筆標示 )


接著把『地鼠木片』及『小鋼琴』琴鍵 上要用到的『無嘴粉紅貓』拿出來修剪


然後護貝


護貝完再用雙面膠黏貼背面再作修剪


先把『地鼠木片』要用的『無嘴粉紅貓』貼上


割『無嘴粉紅貓』的時候不小心遇到貓的反撲
硬漢 雖然骨氣硬脾氣硬
但皮肉跟心腸卻是跟海綿寶寶一樣軟
所以一不小心挨了刀還是會流血流滴的
還好從小跟著爸爸工作
學會了木匠世家代代傳子不傳女的 "木工秘訣" => 就算挨了刀也不會感覺到痛
今天大家有緣索性就講出來跟大家結緣

這個俗話說的好 : 人在江湖漂 哪能不挨刀
木作 DIY 的世界比之江湖更是險惡
當挨上一刀傷口開始泊泊流出熱血時立刻唸出 "木工秘訣" 口訣 :『 波耶波羅密 ~ 風火雷電劈 !』
唸完口訣後立刻取出鐵鎚
將手指流出的鮮血在鐵鎚寫個『退』字
然後用鐵鎚朝傷口用力錘下去
這時候刀傷的痛楚就會立即退散 ( 旋即被骨折挫痛給取代 )

相信大家都看的出來以上純屬虛構充版面
玩木作 DIY 除要準備工具 急救箱也要記得準備
挨了刀記得要趕快用雙氧水消毒
最後再用紅藥水塗抹傷口


『本體』內部會安裝一片 ATOM 1.5G 主機板 作聲光效果控制
製作 I/O 背板
然後釘合『本體』主構件


『地鼠木片』底部再加工 ~ 先鑽一個洞再鎖入六角螺絲
六角螺絲高度要仔細做定位調整


然後用三秒膠將橡膠軟頭粘在六角螺絲頭上


將『19" 電阻式觸控玻璃』用雙面膠粘在『本體』底板


拿出導電泡棉黏貼在『地鼠彈跳控制結構件』下蓋板 與『地鼠木片』接觸面上
作用在使『地鼠木片』底面的橡膠受壓接觸到『19" 電阻式觸控玻璃』後再彈起隔離


再將各部件都裝上『地鼠彈跳控制結構件』與『本體』
進行按壓測試確定『地鼠木片』由上方敲擊落下
『地鼠木片』下壓瞬間底部的橡膠會撞擊到『19" 電阻式觸控玻璃』
連動『暗黑打地鼠小遊戲』程式作聲光效果


接著製作『小鋼琴』琴鍵支撐結構 與 觸發裝置 ( 打字 跟 編名詞 都好累 .... )
支撐結構 先跟『推昇連動桿』杆頭釘合
支撐結構 下方再鑽洞所一支螺絲


支撐結構 下方的螺絲進行定位
當『推昇連動桿』下壓至將另一端的『地鼠木片』完全抬升時
螺絲頭要能離『19" 電阻式觸控玻璃』大約 3mm 的距離


用三秒膠將橡膠軟頭粘在螺絲頭上
這樣『推昇連動桿』下壓到最低點時橡膠就會撞擊到『19" 電阻式觸控玻璃』
誘發『暗黑打地鼠小遊戲』程式發出鋼琴聲音


『推昇連動桿』後加工是最麻煩的步驟
每支螺絲固定高度、角度都不一樣


『推昇連動桿』長短力矩不同還要做不同尾端加重


將『小鋼琴』琴鍵 與『推昇連動桿』頭端釘合


用『集合桿』串起九支『推昇連動桿』並放入『地鼠彈跳控制結構件』


再放入『地鼠木片』


釘上『地鼠彈跳控制結構件』上蓋板
『地鼠彈跳控制結構件』完成


將『地鼠彈跳控制結構件』放入『本體』


先將『上蓋』的遮蔽板內側同樣用 鋁箔 貼滿
再將 遮蔽板 翻面與『上蓋』釘合


『上蓋』後加工
用彩色壁紙貼皮 貓頭部份挖空露出
蝴蝶結 及 貓鼻 各用紅色及黃色玻璃紙貼附


點亮測試 ~ 水 !!
( 此時 "萌邪神" 再度出現 )
硬　漢 : 你又出現作什麼 ! 又要給我附身嗎 ?
萌邪神 : 你誤會了 ~ 剛剛 "可愛萌邪會" 決定頒發給你最高榮譽 =>『娘到深處無怨尤貢獻獎』匾額
硬　漢 : 這是什麼鬼東西 ?
萌邪神 : 我走了
硬　漢 : 喂 ~ 喂 ~ 這個噁心的東西我不要 你拿走啊 !! 喂 ~


『本體』主機板裝置
中間發生一段小插曲 ~ 木作支撐柱高度沒算好造成主機板上零件損壞
又多花了快半個小時維修


『集合桿』玩久了應該會彎曲變形
頭端裝上章魚頭可以控制『集合桿』旋轉方向克服


『無嘴粉紅貓窗花』準備與『本體』釘合


『無嘴粉紅貓窗花』與『本體』釘合後再與『上蓋』結合


主結構體完成


將 Kitty 貼紙 與 音階貼紙 貼到『琴鍵』上 ( 為了女兒 ~ 真是 "娘到深處無怨尤" ... )

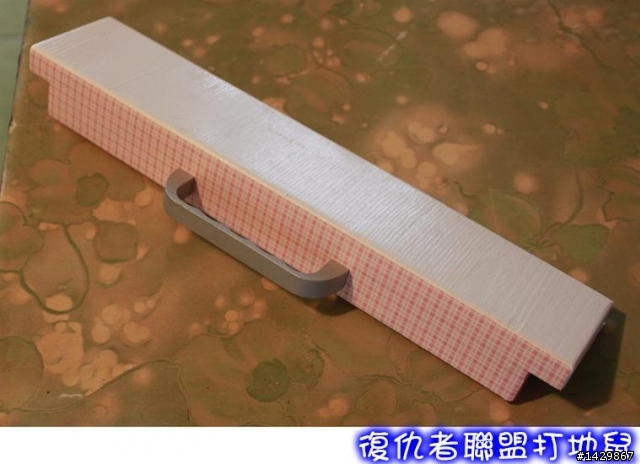

製作『琴鍵蓋板』


『琴鍵蓋板』結合『本體』


『琴鍵蓋板』開啟狀


超強磁性的『釹鐵錋強力磁鐵』上場


將『釹鐵錋強力磁鐵』貼在『地鼠木片』上升最高處外側
這樣『地鼠木片』被『推昇連動桿』推到最高點時側面 L 型鐵片就會被『釹鐵錋強力磁鐵』吸住


用特製『無嘴粉紅貓』蓋片修飾喇叭


『上蓋』貼上三片圓形防撞墊保護


將守護神 ~『鋼鐵 Kitty』貼上
為『復仇者聯盟打地鼠』注入靈魂 ( 還是感覺蠻娘的 ... )


側面裝上『氣壓桿』以策安全 及 定位


『腳架』製作


『腳架』底部貼上泡棉保護客廳地板


將四支『腳架』裝上『本體』


不玩時可以將『腳架』收折方便收納



最後要做的是『打地鼠』最重要的靈魂部件 => 槌子
『打地鼠』吸引人之處就在於敲擊地鼠時瞬間的痛快感
所以這時候就需要一支合手的槌子
讓人一槌敲地鼠的時候瞬間失去理智
眼前彷彿能夠看到小天使在撒花瓣
耳邊能聽見小天使在唱 " 哈 ~ 雷路亞 ! 哈 ~ 雷路亞 ! 哈雷路亞!! 哈雷路亞!! "
而心中的震撼則不亞於聖經 ~ 岀埃及記 中
那些被摩西帶到紅海邊
親眼目睹大海開岀一條生路神蹟的以色列人民

首先磨出三個木件


用螺絲釘鎖合


底部貼上泡棉保護地鼠不至於頭破血流


為槌子注入鬥魂


『鋼鐵硬漢地鼠槌』OK ~ 『復仇者聯盟打地鼠』全部完成 !!
算算總共花了 98 個小時
有種如釋重負的感覺
雖然最重要的部分 ~『打地鼠』淇淇不玩
但能做出這麼難搞的玩意兒連 硬漢 都覺得很意外
不過『小鋼琴』因為是後續追加的附加功能
所以每個琴鍵的彈奏觸感都不同 嚴格說不是很成功
下次有機會再作一台正常彈奏功能的『小鋼琴』~
