松木板材安裝鋼珠滑軌

s9510856
個人積分：45分
文章編號：38131417

45分

樓主

2012-08-30 15:22

請教一下各位

我現在正在規畫餐廳櫃的尺寸及空間，想要做一個四格(2*2)的層板可拉出來的鋼珠滑軌置物層板，

但現在有個問題是，我在拍賣上面看到的松木材厚度最厚好像到34mm

那鋼珠滑軌的安裝厚度是35mm...所以我是不是有幾個選項：

1. 尋找更厚的木材?

2. 兩片18mm疊起來黏合? (用榫接方式將兩片約49*42cm的木材上下接合再用膠放在中間強化固定?)

3. 其他方案?

晚點會將sketchup圖放上來給各位評鑑看看畫法是否正確...

希望有經驗的各位可以幫我這個忙^^"

感謝!!

-----------------------------
上傳了幾張設計圖，不知道這樣設計榫接方式是否妥當?

有請有經驗的大家糾正一下^^"

OK的話就要來去買材料啦~XD

松木板材安裝鋼珠滑軌

組裝圖

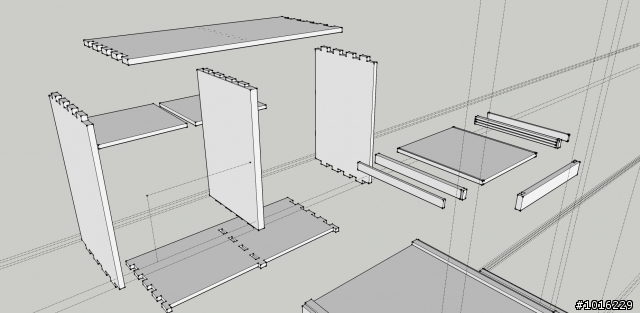

爆炸圖

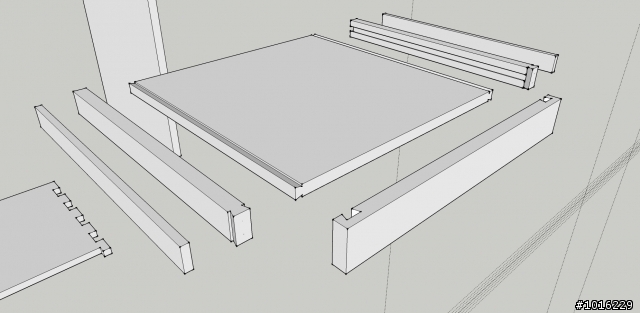

層板拉軌爆炸圖

2012-08-30 15:22 發佈

文章關鍵字松木板材鋼珠滑軌

anlace

anlace
個人積分：18分
文章編號：38135729

18分

2樓

2012-08-30 18:40

何不加做兩邊的側板？
甚至前後都加上側板，像是一個沒有面板的極淺的抽屜，推拉時，東西比較不會滑......出來。
當然，若在側板上做些花樣，譬如：曲線啦、裝飾圖案、色彩（可用不同種類的木材）、......也是別有風味的。

給你參考。別忘了，貼出來給大家欣賞喔。

s9510856

s9510856
個人積分：45分
文章編號：38143163

45分

樓主

2012-08-31 0:39

我依照A大的建議設計的有邊邊的層板拉軌，

更新了圖案在文章後面，不知道這樣是否可行呢?!

anlace wrote:
何不加做兩邊的側板？...(恕刪)

chris0316

chris0316
個人積分：1105分
文章編號：38145747

1105分

4樓

2012-08-31 8:28

層板加個邊邊再加滑軌就可以了
不過您要不要加個背板 ?
看起來較美觀，對櫃子的支撐性也較好

s9510856 wrote:
我依照A大的建議設計...(恕刪)

涂拔瘋木工 https://www.facebook.com/tupawood/

vil

vil
個人積分：100分
文章編號：38146948

100分

5樓

2012-08-31 9:28

^^
一般製作櫃子，如使用木芯板
背板對於穩定櫃體結構是很重要的
會有導正框體的效果

你使用實木榫接，上膠+木工夾固定，可能就很穩了
再加上背板，如c大所說，美觀又更具支撐性

另外滑軌的部份
固定在櫃體的滑軌厚度(A)
與固定在抽屜的滑軌寬度(B)
前者較寬(A)，後者較窄(B)

我記得拍賣標的尺寸都是以固定櫃體那側(A)(最寬處)
你可以問看看賣家，有沒有窄的那截的尺寸(B)
說不定有小於34mm的

s9510856

s9510856
個人積分：45分
文章編號：38154124

45分

樓主

2012-08-31 14:20

本來有考慮加背板，不過因為插座跟電線走線關係還在想要怎麼規劃比較美觀整齊，我這樣的接榫方式會不會太"搞剛"阿？

如果可以的話我也想加背板，有好的規劃建議嗎？

chris0316 wrote:
層板加個邊邊再加滑軌...(恕刪)

s9510856

s9510856
個人積分：45分
文章編號：38154212

45分

樓主

2012-08-31 14:24

我目前想用的滑軌是川湖的3502-400 or 450
我看他的規格，寬是35mm,長度沒拉開是400mm or 450mm,不知道這款是否適用?

還是有其他推薦的牌子呢？

^^

vil wrote:
^^一般製作櫃子，如...(恕刪)

ivanhsu0312

ivanhsu0312
個人積分：0分
文章編號：38158122

0分

8樓

2012-08-31 17:08

最近需要做一個跟你很類似的層板帶有滑軌的架子, 在特力屋有賣兩節自走式滑軌.他需要的厚度不用太厚, 18mm絕對綽綽有餘, 你可以參考一下

s9510856

s9510856
個人積分：45分
文章編號：38165733

45分

樓主

2012-09-01 0:06

可是我比較傾向用鋼珠滑軌，所以才會比較頭痛一點XD

ivanhsu0312 wrote:
最近需要做一個跟你很...(恕刪)
