兼具美觀,收納效益,真可謂裡子面子都顧到了...
於是乎...承襲諸多先輩們的精神,也來動手弄個收納和式床吧!!
先來看看用到的材料以及工具...由於此次DIY算是歷來最大型的一件工件...
用到的材料,五金,時間也是最多...以至於完成後沒有種"賺到"的感覺...
但是成就感還是無比的啦!!也就不計較太多了~~
材料
| 品項 | 規格 | 數量 |
| 崁入把手五金 | 4 | |
| 鉸鏈 | 3代快拆,6分(附螺絲) | 8 |
| 鉸鏈 | 3代快拆,3分(附螺絲) | 4 |
| 折合腳五金 | 90度,全折合(附螺絲) | 4 |
| 對鎖螺絲組 | M6公螺絲 | 48 |
| 對鎖螺絲組 | M6管牙 | 48 |
| 木工螺絲 | 吋半 | 120 |
| 木塞 | 錐直徑8.3mmX9mm | 20 |
| 松木板 | 6分,80cm*180cm | 2 |
| 松木板 | 6分,80cm*80cm | 1 |
| 松木板 | 6分,80cm*50cm | 2 |
| 松木板 | 6分,76.4cm*42.5cm | 12 |
| 松木板 | 6分,47.3cm*42.5cm | 12 |
| 松木板 | 6分,78.2cm*42.5cm | 6 |
| 松木板 | 6分,76.4cm*~10cm | 12 |
| 松木角材 | 7cm*7cm*32cm | 4 |
| 護木油 | VATON,透明 | 1 |
| 畫軌 | 鋁,76cm | 9 |
工具
| 電鑽 | 4分 | 1 |
| 鑽頭 | 8mm | 1 |
| 鑽頭 | 5/64" | 1 |
| 修邊機 | 32000rpm | 1 |
| 修邊機刀具 | 1/4R | 1 |
| 修邊機刀具 | 直刀3mm | 1 |
| 修邊機刀具 | 直刀12mm | 1 |
| 砂磨機&砂紙 | #120砂紙 | 各1 |
| 木工膠 | 太棒2,473ml | 1 |
| 橡皮槌 | 1 |

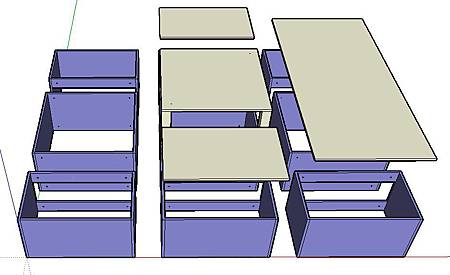

批哩啪啦列了一堆~~接下來看看3D示意圖吧!!
雖然說是DIY以來最大的工件,不過就整體結構來說,其實是很簡單的~~
主要分成側單體(Qty:6,Figure1)及中單體(Qty:3,Figure2)

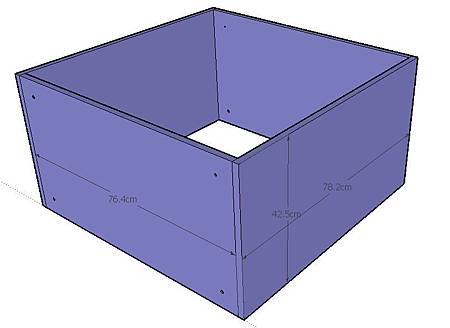

Figure1. 側單體櫃體_前
Figure1. 側單體櫃體_後

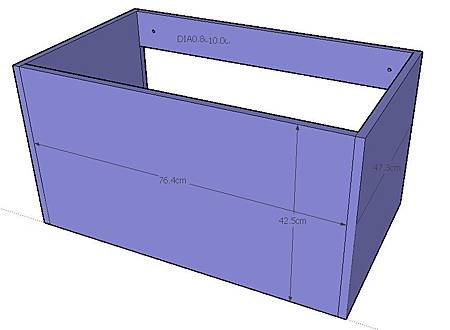

Figure2. 中單體櫃體

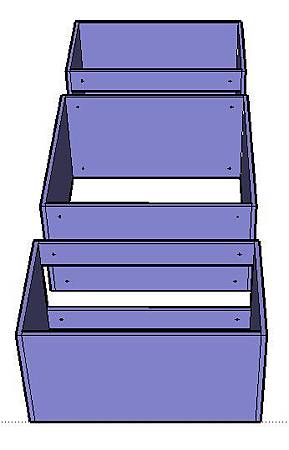

再來就是考驗玩積木的功力了~~把側單體&中單體前後排列後鎖合~~
這樣的單位重複做三個~~橫向再互相鎖合~~這樣和式床的下底便算告一段落...
上部床面的部份,則是把中間區塊設計成有折合腳的和式桌...
提取時則利用崁入手把五金整個拉出(沒有電動升降那麼高檔啦!!)

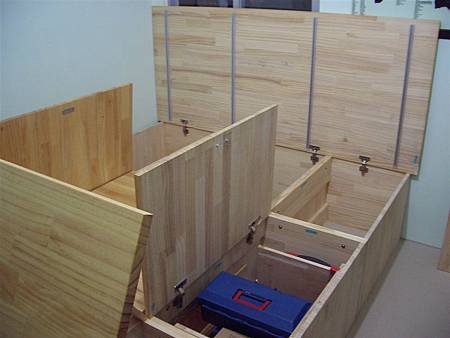

兩側大面積(80cm*180cm)床面部份搭配6分鉸鏈跟下底側面完全貼齊~~
和式桌上下兩面的床面則搭配3分鉸鏈及崁入手把做可開啟的床面~~

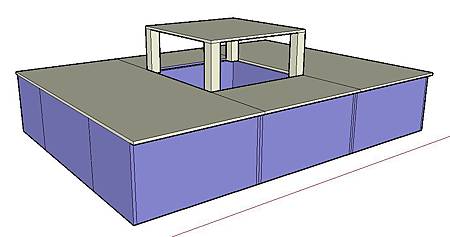

整體配合床面板組合起來就會變成下面這樣~~
床面的兩側凸出下櫃體,目的是為了靠牆時,下櫃體不會緊貼在插座上...
且另一側也可直接靠邊緣處整個拉起床面...
結構圖畫完,心中大概有個底囉!!接下來就是各方網羅需要用到的五金配件~~

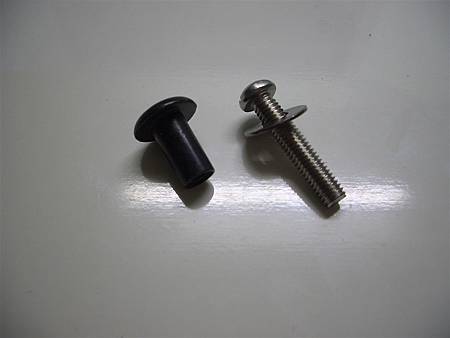

各個單體櫃體鎖合的部份靠的是M6規格的不鏽鋼螺絲及管牙~~
多虧了這些小傢伙~~原本的設計就是沒有加下底板,也沒側向加強木條...
在各單體完成時,難免都會有些搖晃...但因為是單體櫃體相互鎖合~~
結合完成的緊密程度,異常牢固...真是讓人驚呼效果哪!!

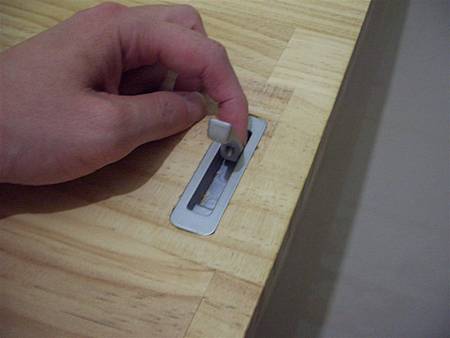

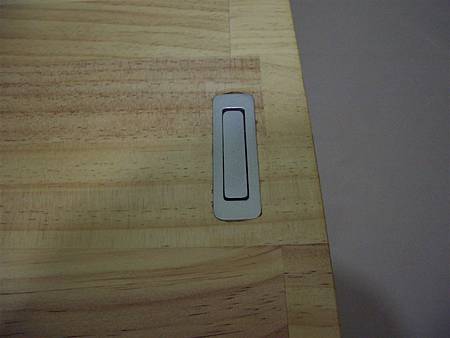

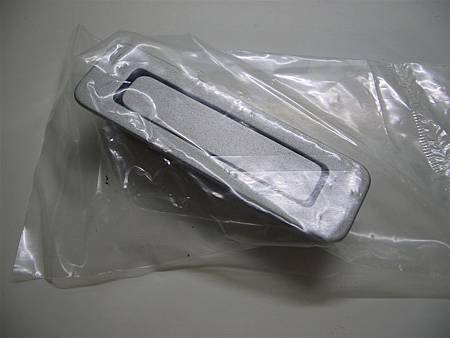

再來就是和式桌面及兩邊床面的崁入式把手~~目的當然就是開啟桌面及床面囉!!
裝入時要配合修邊機挖出溝槽裝入(頗費力~~)

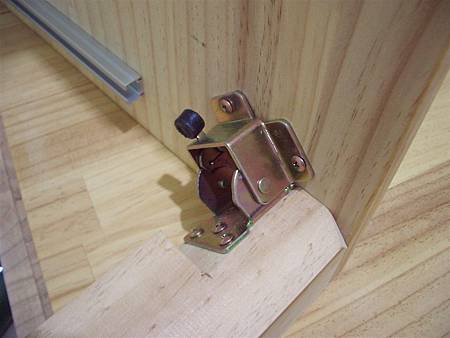

再來就是和式桌用的折合腳~~這個是網拍買到的...
桌腳式設計成沿桌面對角線折入,這樣下收到床面時才不會卡到~~
是故7cm*7cm的角材要45度角削出一個~5cm的面給折合五金鎖置~~
製作過程 & 成品~~

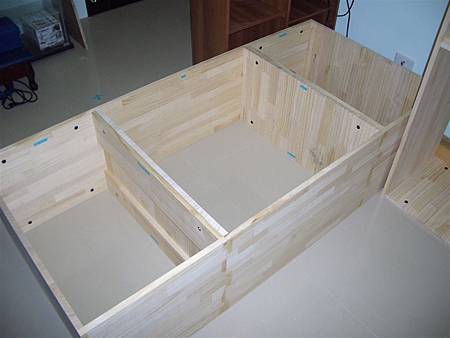

單體櫃體鎖合

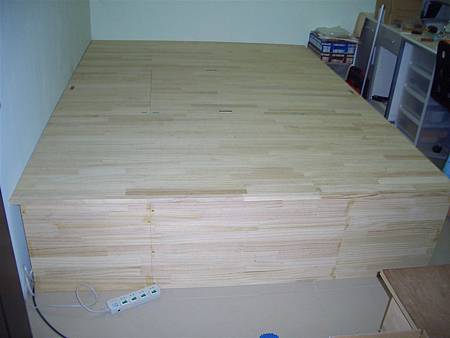

全櫃體&床面組合

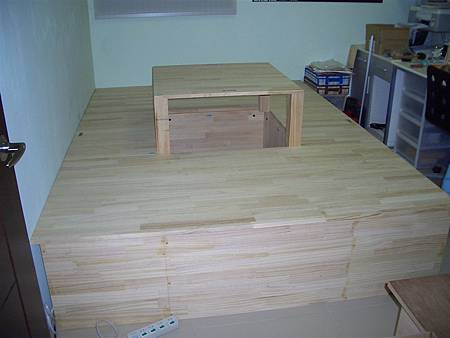

和式桌架高
後續還有一些打磨&上護木油的動作等等後續收尾小動作~~
由於使用的木材為6分的松木集層材,且面積頗大~~
於是在床面下垂直拼接的方向加了畫軌補強~~
避免日後室內溫度變化床面會出現微笑變形
(實木木材是真的會變喔!!開不開冷氣就有感覺了)~~
此次花費,材料費頗高就不list detail啦~~
由於是由9個櫃體組合而成機動性也高~~
將來把互相鎖合的螺絲拆除~~在立直加個背板加強就變成立面的收納櫃啦!!
這個就等以後再想吧!!
