我是從右往左修
還有要先用直刀修過，再換三角榫刀
這裡有一段影片 ^^
http://www.youtube.com/watch?v=SPQyuNubSEY

修邊機慢慢運作，其實還好。

運作時，兩木板互靠在一起的部分，才是接合後外露的部分，這部分因為靠在一起不容易破損。

容易破損的，是運作時朝外圓弧的地方(榫頭)，這部分結合後反而是藏在裡面看不出來 ^^

arenchen65 wrote:
請問大大，
松木是不是不適合用來做榫接？
感覺邊緣容易破？

涂拔瘋木工 https://www.facebook.com/tupawood/

chris0316

chris0316
個人積分：1105分
文章編號：37350068

1105分

樓主

2012-07-25 17:51

您到大司細木工網站搜尋鳩尾榫台
底下有個連結是說明書 ^^

skippy wrote:
上面有一位大哥所講的木紋,指的是直紋面,2塊木紋都是直紋面,這樣入刀才不易裂
另外,涂爸你在網路上找的說明書,在那找到的?求問一下?

涂拔瘋木工 https://www.facebook.com/tupawood/

chris0316

chris0316
個人積分：1105分
文章編號：37350211

1105分

樓主

2012-07-25 17:59

這個機台的操作我都是自己找資料嘗試的，有疏漏的地方煩請熟悉的先進補充說明。~

意思是搞壞了不要怪我啦~~哈哈

涂拔瘋木工 https://www.facebook.com/tupawood/

t5y6u78i

t5y6u78i
個人積分：0分
文章編號：37374992

0分

34樓

2012-07-26 20:01

這東西做出來的東西好漂亮

感覺好像拼圖

em8630

em8630
個人積分：0分
文章編號：50432644

0分

35樓

2014-06-02 16:22

請問大大~
這種榫台的刀具室專用的嗎?有幾種規格?做了好幾次,都是榫頭大,榫孔小,無法組裝,頭很大~

有事要問

有事要問
個人積分：12分
文章編號：50438696

12分

36樓

2014-06-03 0:23

他刀具跟導環有專用的
我當初是買榫台(附鋁片)時直接買對應的刀具跟導環
您看跟哪一家買的，看是哪一片鋁片，直接跟老闆買對應的刀具跟導環
(我當出發帖的帳號被鎖了，一直啟動不了~現在用這個帳號)

em8630 wrote:
請問大大~這種榫台的...(恕刪)

fyl0206

fyl0206
個人積分：226分
文章編號：66183212

226分

37樓

2017-10-23 17:00

em8630 wrote:
請問大大~這種榫台...(恕刪)

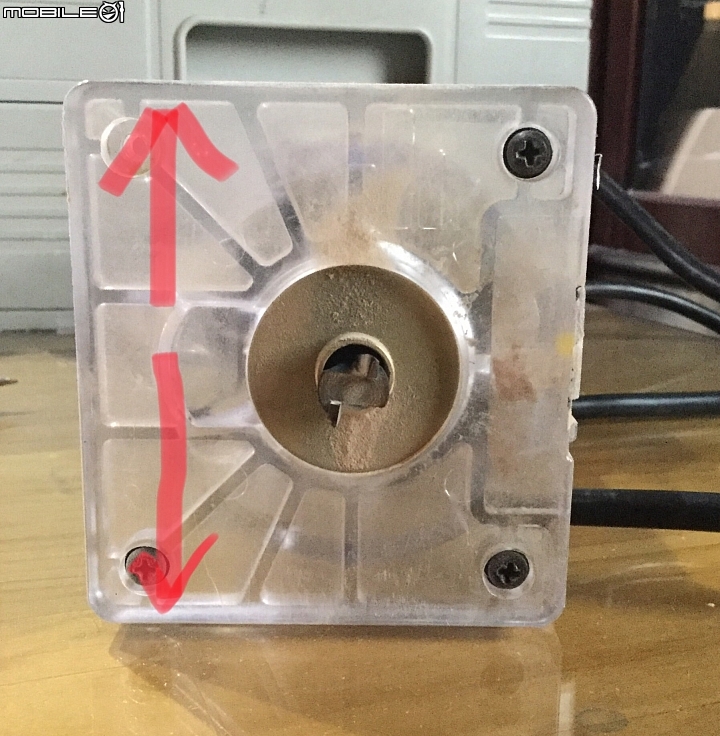

今天拿 MDF 殘料試驗閒置一旁的鳩尾榫台也是發現公榫太大母榫入口又過小（其實三角榫刀切削深度中間角度的誤差問題會比公榫頭大於母榫口優先才是..），發現如果是牧科修邊機原廠附的底座如果翻轉 90度刀具就會對準中間（黑色的迫緊螺絲朝左或朝右，不是像樓主迫緊螺絲朝上..）。所以如果是樓主建議的刀具深度應該從原來的 13mm 調整回原廠建議的 14.3mm 照理說會比較適當⋯⋯

明天午休時間準備再拿失敗的 MDF 裁掉公榫母榫測試...

PS.：供參。

寧與同好爭高下，勿與傻瓜論長短...

liange41

liange41
個人積分：77分
文章編號：66188218

77分

38樓

2017-10-24 8:21

為什麼台灣賣的機器都沒有說明書??國外這種機器說明書上會有刀具調整對照表, 不會讓人試到瘋掉
或其實有說明書, 你沒有看????

fyl0206

fyl0206
個人積分：226分
文章編號：66194796

226分

39樓

2017-10-24 17:25

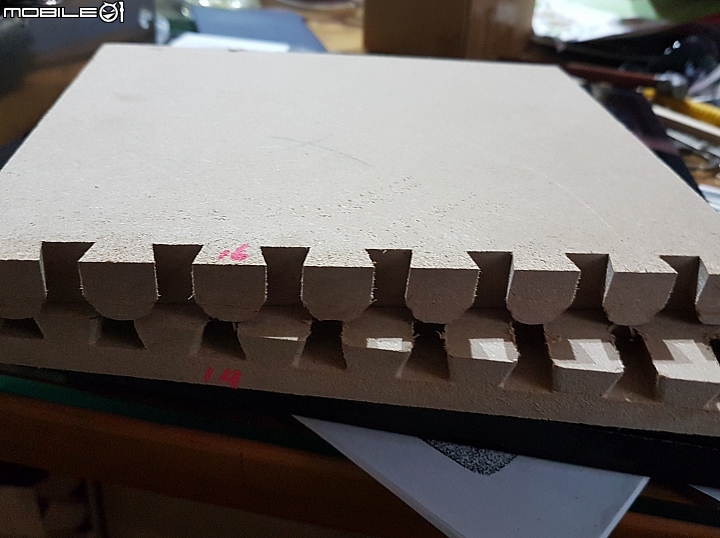

剛剛實驗了一陣子依照說明書的指示如果使用 12.7mm 的牧田三角榫刀母榫銑過去差不多 14mm 左右，公榫鋁導板一指銑過去約在 16mm 左右所以應該是去沒屋頂上面標一隻台製的 14mm 三角榫刀就可以解決問題了⋯我猜是開發榫台鋁導板（一指寬宜應 12.2mm 左右..）時忘記估算到銅套環還是培林厚度吃掉的誤差導致公母榫超過容忍值。。。

這東西沒有附紙本的說明書不過網路上的說明檔案倒是蠻詳細的，雖然實作上還是有些微修改。。。

寧與同好爭高下，勿與傻瓜論長短...

liange41

liange41
個人積分：77分
文章編號：66203120

77分

40樓

2017-10-25 12:22

fyl0206 wrote:
剛剛實驗了一陣子依...(恕刪)

三角刀的角度有分別, 不能只看直徑
這種機台用的99%是英制刀, 英制導環, 不應該用公制的刀和導環
